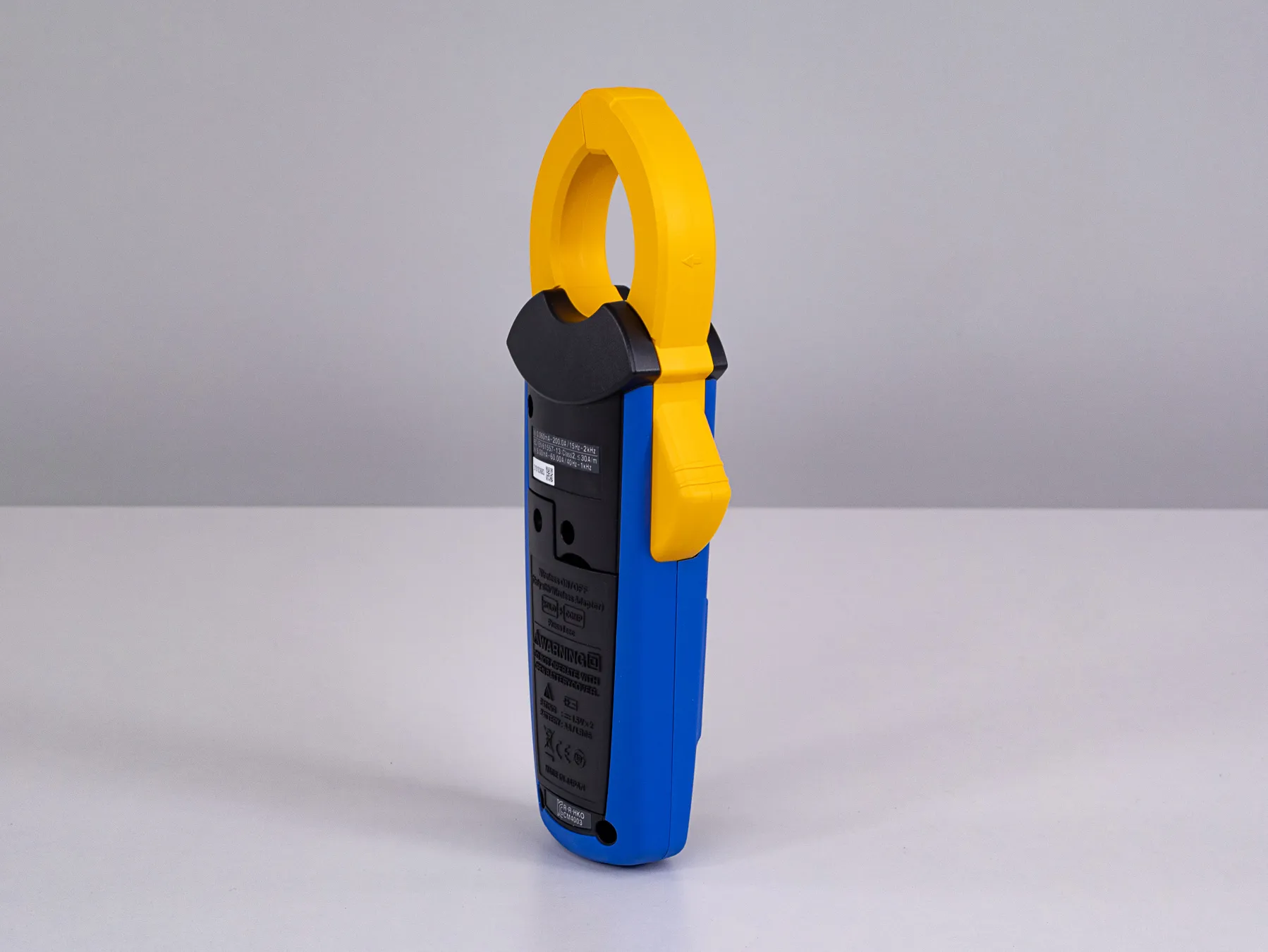

HIOKI CM4003 - AC-Leckstromzange zur Leckstrom-Überwachung, 200 A

AC-Leckstromzange zur Leckstromüberwachung mit RMS- und Wellenformausgang von 60 µA bis 200 A, maximaler Leiterdurchmesser 40 mm, True RMS, 50/60 Hz-Filter, Grenzwertalarm, CAT III 300 V, Bluetooth optional mit Z3210

718,00 €

Inhalt: 1 Stück

Ab Lager in Deutschland

718,00 €

HIOKI CM4003 - AC-Leckstromzange zur Leckstrom-Überwachung, 200 A

Produktnummer: CM4003

Lagerbestand: 2

GTIN/EAN: 4536036013272

Länge: 233 mm

Breite: 64 mm

Höhe: 37 mm

Gewicht: 0.4 kg

Produktinformationen HIOKI CM4003 - AC-Leckstromzange zur Leckstrom-Überwachung, 200 A

Technische Eckdaten

Leckstromüberwachung von 60 µA bis 200 A
Max. Leiterdurchmesser 40 mm
RMS- und Wellenformausgang für Recorder-Anbindung
50/60 Hz-Filter für stabile Leckstrommessungen
Optionale Bluetooth-Kommunikation über Z3210

Typische Anwendungen

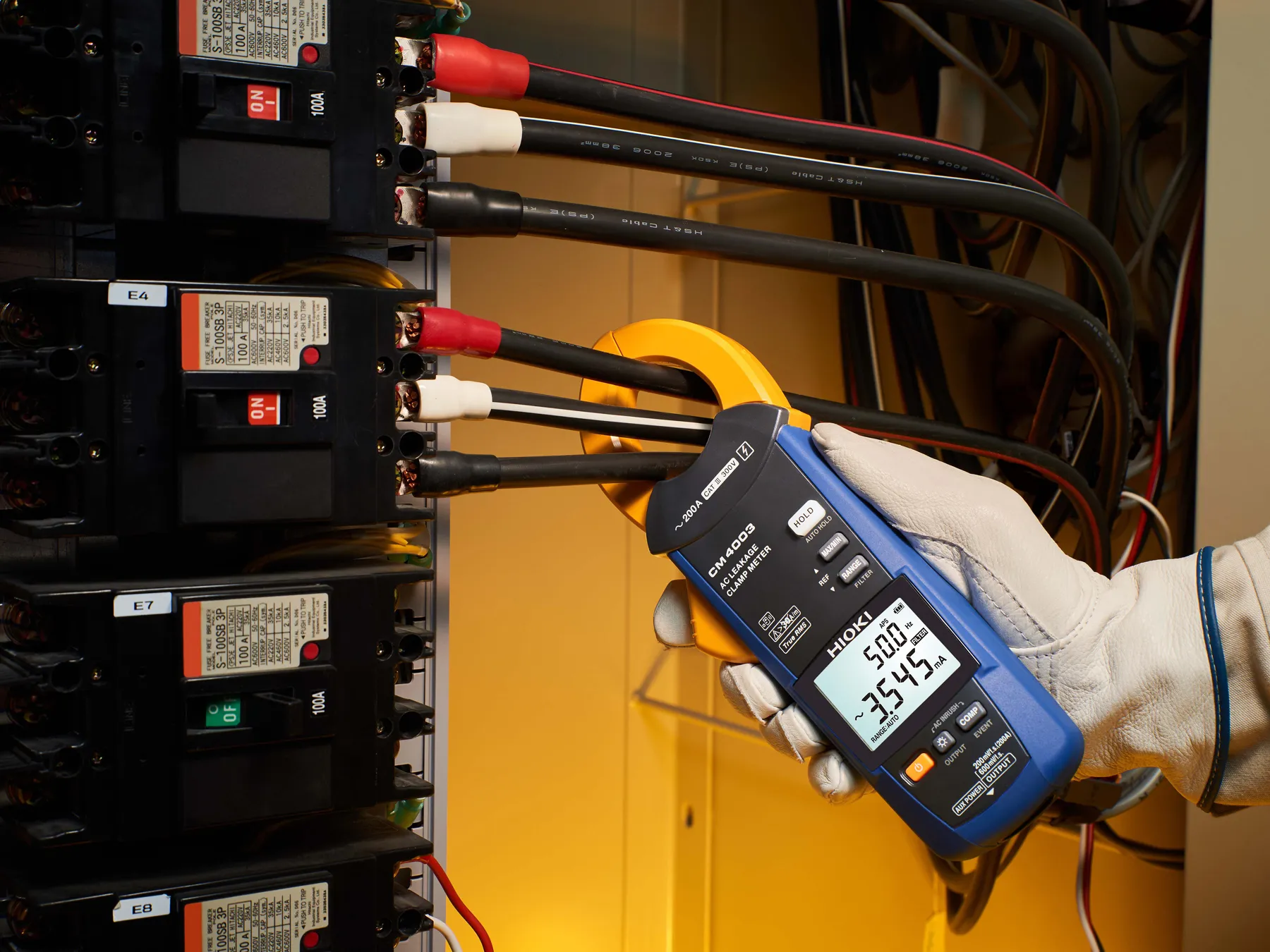

Langzeitüberwachung von Leckströmen in elektrischen Installationen
Aufzeichnung von Leckströmen mit Datenloggern oder Memory Recordern
Überwachung von Summenableitströmen in Stromkreisen mit mehreren Verbrauchern
Erkennung sporadischer FI-Auslösungen durch intermittierende Leckströme
Analyse von Leckströmen in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen

Merkmal	CM4001 CM4001-90	CM4002 CM4002-90	CM4003 CM4003-90
Ausgelegt für	Enge Verteilungen, Leckstrom und Laststrom	µA-Leckstromdiagnose, RCD/FI-Fehler	Langzeitüberwachung, sporadische Fehler
Kleinster messbarer Strom	600 µA	60 µA
AC-Strombereiche	5 Bereiche: 60 mA bis 600 A	6 Bereiche: 6 mA bis 200 A
Max. Leiterdurchmesser	24 mm	40 mm
Messausgang	-		RMS und Kurvenform

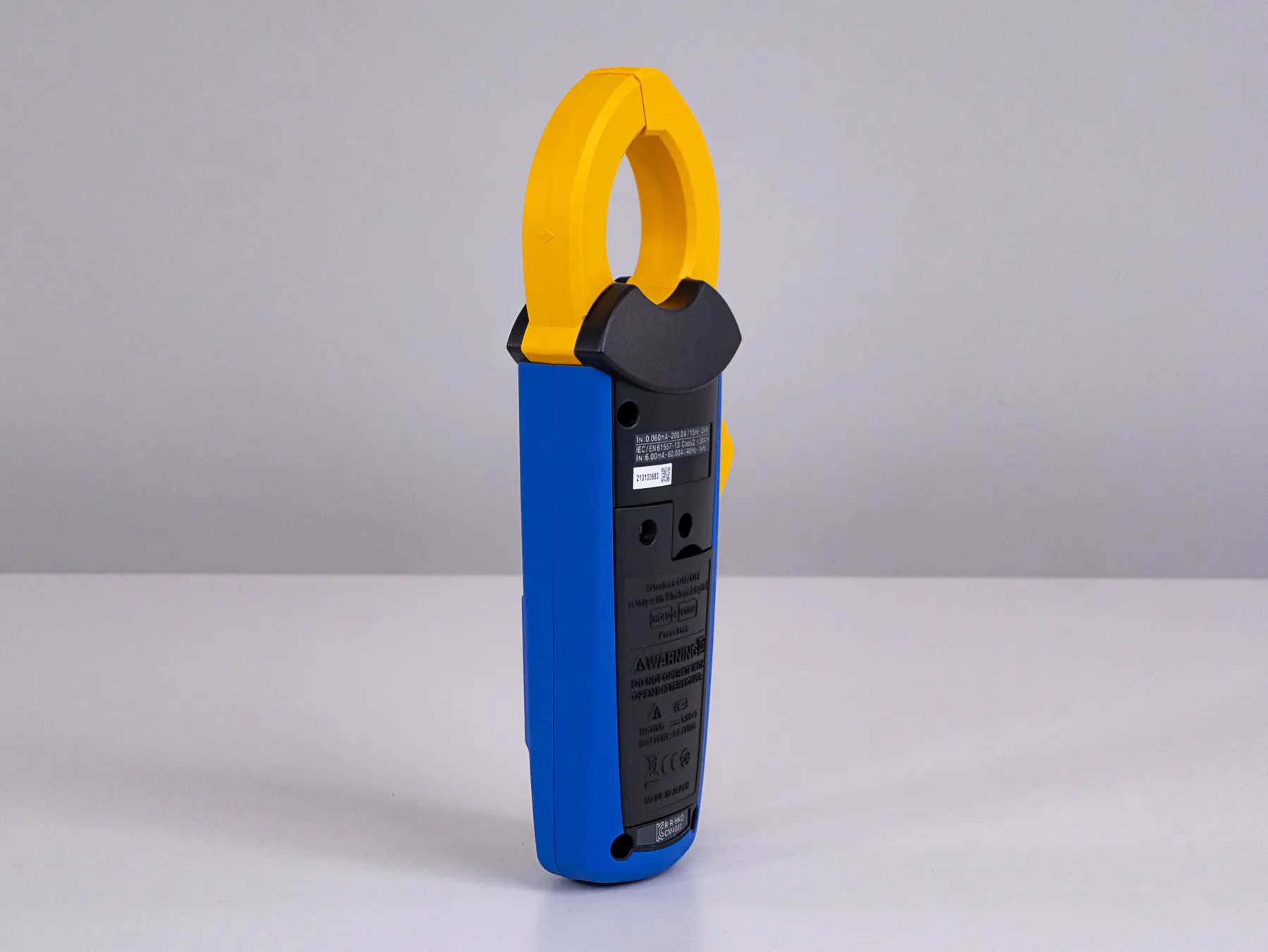

Messkategorie	CAT III 300 V	CAT IV 300 V CAT III 600 V	CAT III 300 V

Detaillierte Produktübersicht

Leckstromprobleme in elektrischen Installationen treten nicht immer genau zum Zeitpunkt der Prüfung auf. Auslösungen von Fehlerstrom Schutzschaltern oder GFCIs können nur unter bestimmten Betriebsbedingungen, zu bestimmten Zeiten oder beim gleichzeitigen Schalten mehrerer Verbraucher auftreten, wodurch sich die Ursache mit einer handgeführten Stromzange bei einer kurzen Messung oft nicht erfassen lässt.

Die HIOKI CM4003 AC Leckstromzange ist für genau diese Situationen ausgelegt. Sie bietet die gleiche hochempfindliche Leckstrommessung wie die CM4002 und deckt AC Ströme von 60 µA bis 200 A ab, ergänzt um RMS und Kurvenformausgang für den Anschluss an einen Recorder. Dadurch lassen sich sehr kleine Leckströme, Summenableitströme und Änderungen des Laststroms über die Zeit überwachen und dokumentieren, wenn sich die Ursache einer Auslösung bei einer punktuellen Messung nicht erfassen lässt.

Leckströme, Differenzströme und Lastströme

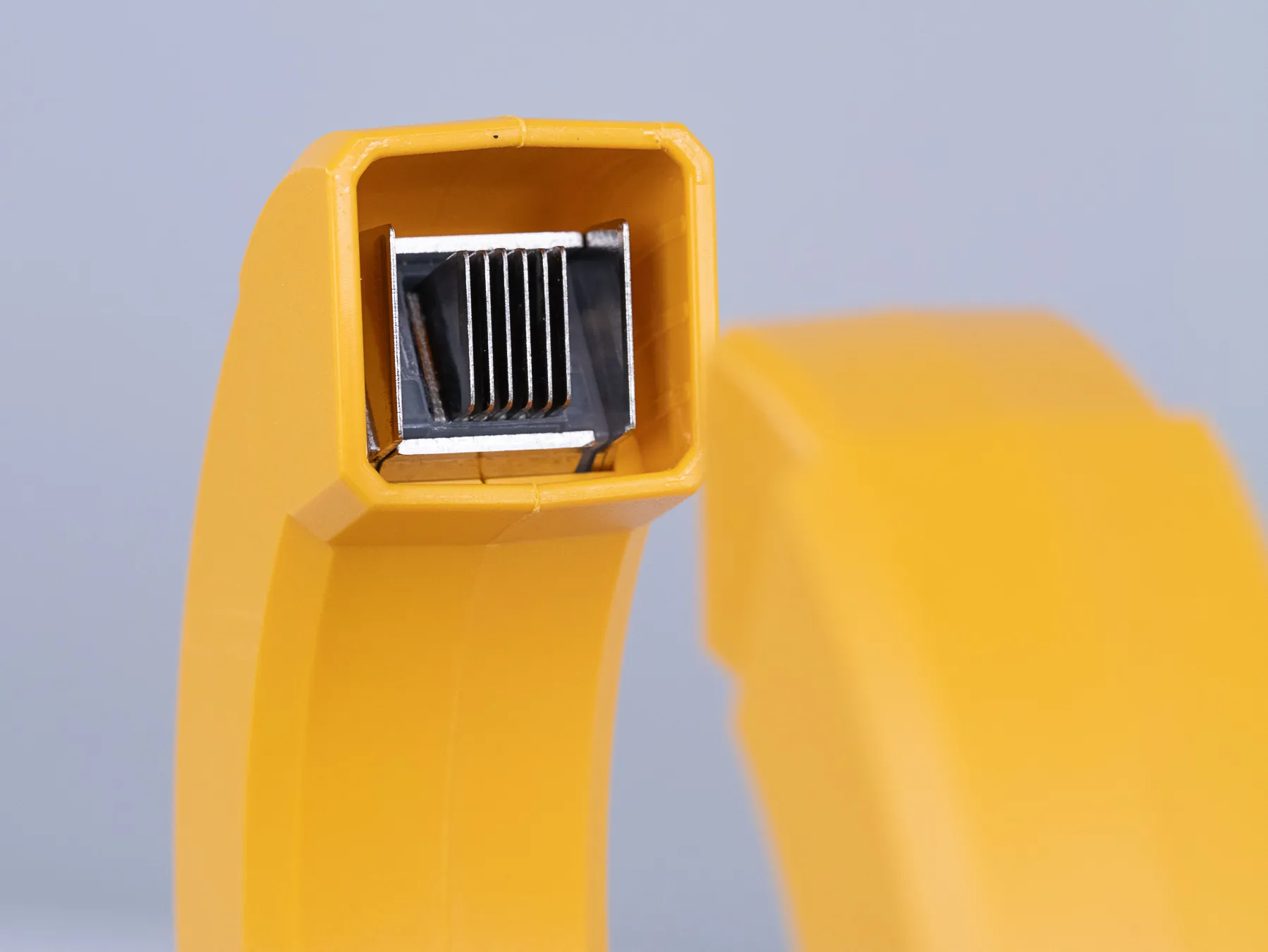

Die CM4003 verfügt über sechs Messbereiche von 6 mA bis 200 A AC und misst Leckströme ab 60 µA, sodass Leckstrom-, Differenzstrom- und Laststrommessungen mit einer einzigen Zange abgedeckt werden. Mit einer Zangenöffnung von 40 mm erfasst sie auch größere Leiter und mehradrige Kabel in Verteilungen, in denen Ströme aus mehreren Stromkreisen über die Zeit gemessen werden müssen.

Das Gerät deckt einen Frequenzbereich von 15 Hz bis 2 kHz ab, einschließlich höherfrequenter Leckströme, wie sie durch Frequenzumrichter und Schaltnetzteile entstehen. Ein zuschaltbarer 50/60 Hz Filter unterdrückt diese Anteile und isoliert den für die Auslösung von Fehlerstrom-Schutzschaltern relevanten Leckstrom. Ein Grenzwertalarm zeigt die Überschreitung eines definierten Leckstroms über einen Buzzer und eine rote Warn-Hintergrundbeleuchtung an und ermöglicht eine Gut-/Schlecht-Bewertung anhand eines benutzerdefinierten Grenzwerts. Auf dem Display lassen sich Strom und Frequenz gleichzeitig anzeigen, und die Hintergrundbeleuchtung unterstützt Messungen in schlecht beleuchteten Umgebungen. Weitere Funktionen umfassen Auto Hold, Max/Min/AvgAufzeichnung, Einschaltstrommessung sowie die Erfassung von Spitzenwerten zur Bewertung kurzzeitiger Stromspitzen.

Ausgang und externe Stromversorgung für Langzeitüberwachung

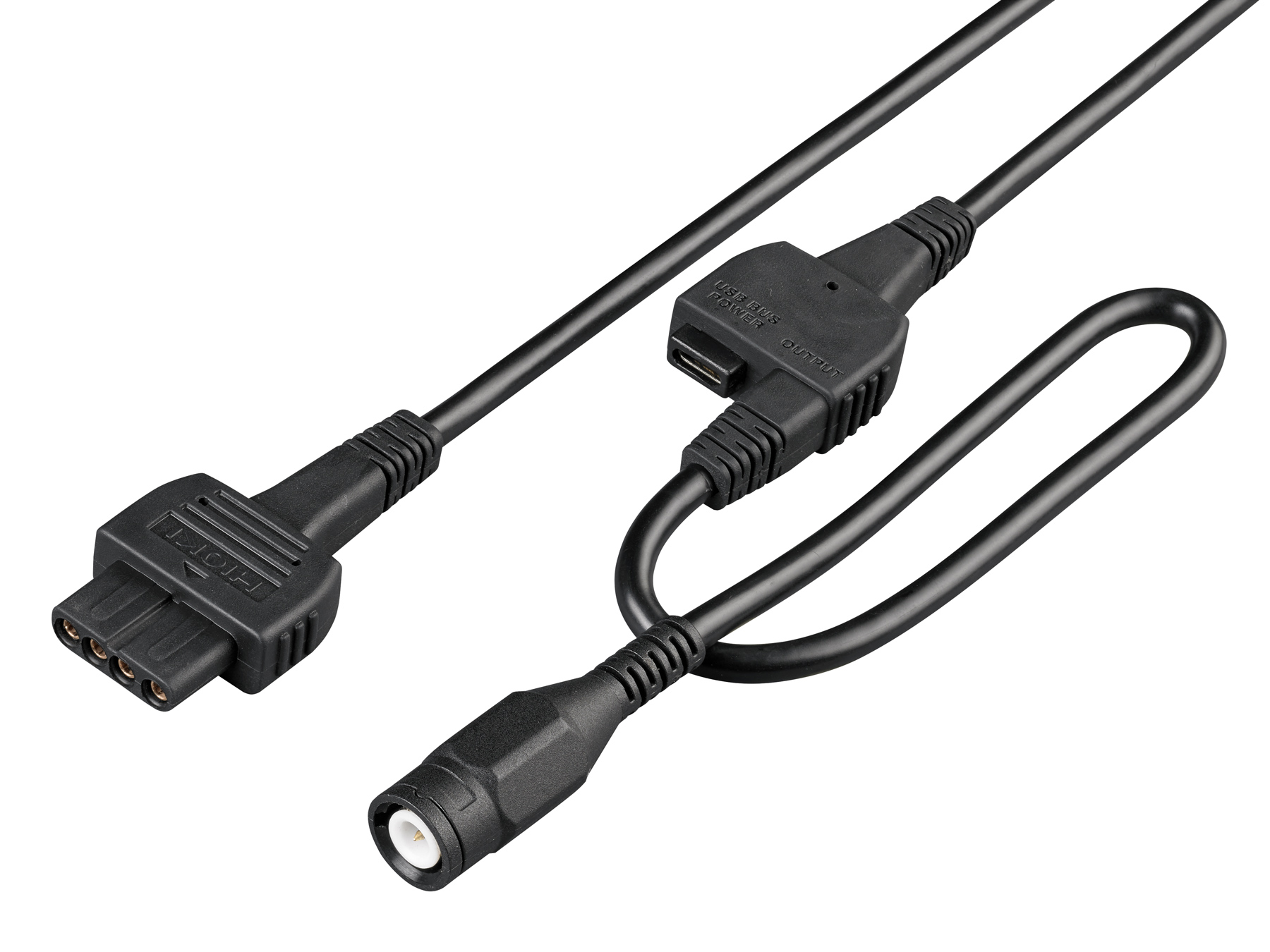

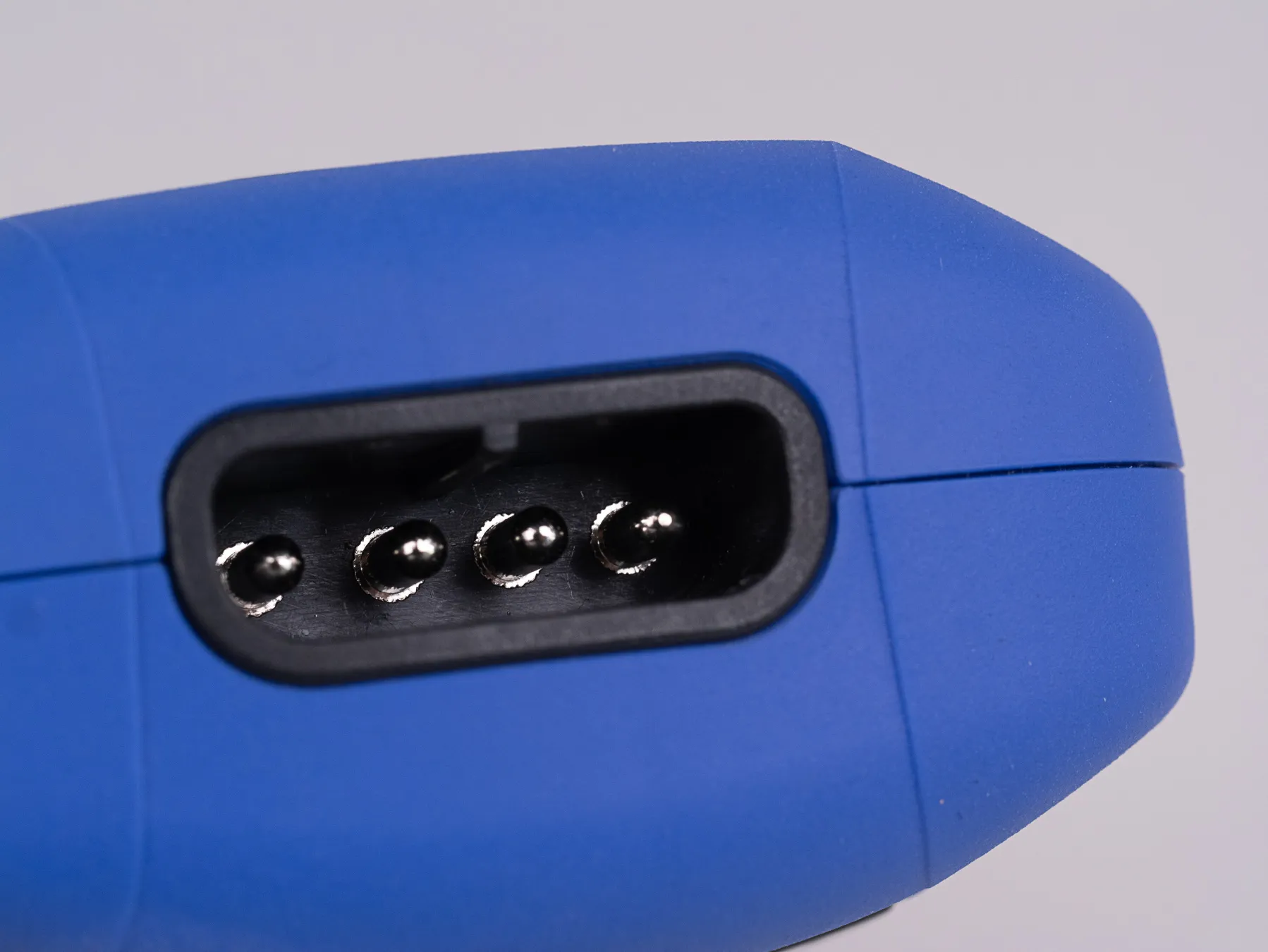

Im Unterschied zur CM4002 verfügt die CM4003 über einen zwischen RMS und Kurvenform umschaltbaren Ausgang für den Anschluss an einen Recorder oder ein anderes Datenerfassungssystem. Das mitgelieferte 1,5 m lange Anschlusskabel L9097 verbindet das Gerät mit dem externen System und stellt einen BNC Stecker für den direkten Anschluss an Recordereingänge bereit. Dasselbe Kabel verfügt zusätzlich über einen USB C Stromeingang zur externen Versorgung der CM4003 bei Langzeitmessungen, und für die Stromversorgung liegt außerdem das 1,0 m lange USB Kabel L9510 von USB A auf USB C bei.

Der Ausgang ist zwischen RMS Ausgang und Kurvenformausgang umschaltbar. Der RMS Ausgang wird fünfmal pro Sekunde aktualisiert und eignet sich für die Aufzeichnung von Messwertverläufen mit einem Logger, Recorder oder einem anderen Datenerfassungssystem mit Spannungseingang. Der Kurvenformausgang ist für die Aufzeichnung von Stromverläufen mit einem Recorder vorgesehen, beispielsweise mit einem Memory Recorder wie dem MR8870 oder MR8880.

Für stationäre Überwachungsaufgaben kann das optionale Netzteil Z1013 als USB Stromversorgung verwendet werden. Für Datenerfassungssysteme mit 4 mm Anschlüssen steht optional der Adapter 9704 zur Verfügung, der eine BNC Buchse auf 4 mm Sicherheitsanschlüsse umsetzt. Durch diese Auslegung mit Signalausgang und externer Stromversorgung wird die CM4003 von einer Leckstromzange für punktuelle Prüfungen zu einem Messsystem für die Langzeitaufzeichnung von Leckstrom, Differenzstrom und Laststrom. Daraus ergibt sich die Einstufung in CAT III 300 V.

Bluetooth-Kommunikation

Die Bluetooth-Kommunikation lässt sich bei der CM4003 mit dem optionalen Z3210 Bluetooth-Adapter erweitern. Messwerte können zur Dokumentation, Kommentierung und Berichtserstellung an ein Smartphone oder Tablet übertragen werden. Zudem ist eine LiveAnzeige auf einem mobilen Endgerät möglich, wenn das Gerät an einer Stelle montiert ist, an der das Display nicht direkt sichtbar ist.

Der Z3210 ermöglicht außerdem den HID-Betrieb. In diesem Modus werden Messwerte als Tastatureingabe direkt an Excel oder andere Anwendungen übertragen, sodass eine direkte Übergabe in das jeweils aktive Eingabefeld des verbundenen Geräts möglich ist.

Entwickelt und gefertigt in Japan

HIOKI entwickelt seit Jahrzehnten Strommesstechnik für anspruchsvolle Anwendungen in elektrischen Systemen. Stromzangen und Zangenmultimeter werden am eigenen Produktionsstandort in der Präfektur Nagano in Japan entwickelt und gefertigt. Die enge Verbindung von Entwicklung und Fertigung sowie die Kontrolle über Sensorik, Mechanik und Elektronik machen sich bei der täglichen Arbeit mit den Geräten bemerkbar.

Weitere Informationen im Blog:
Was ist das Besondere an AC-Leckstromzangen von HIOKI?

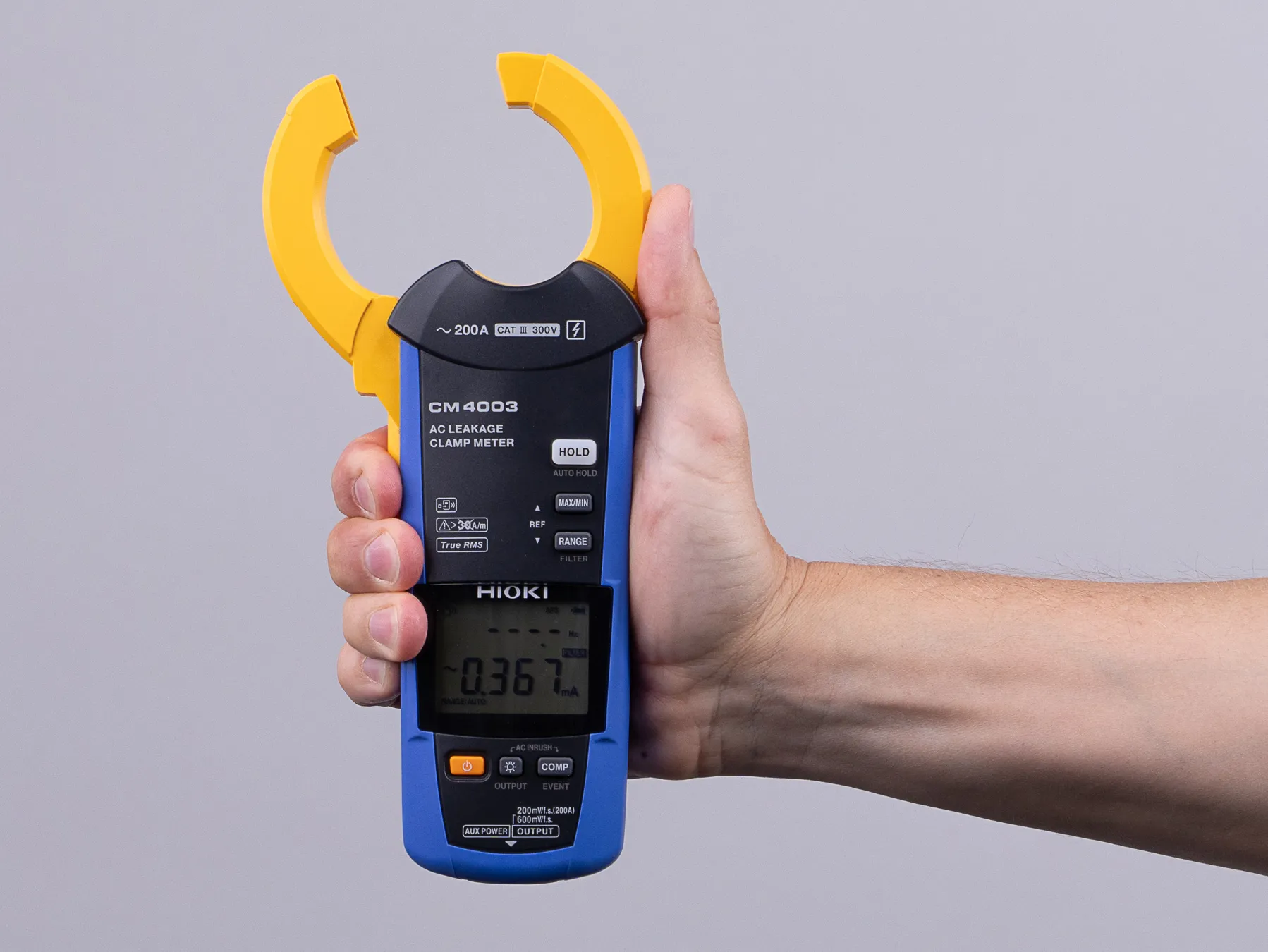

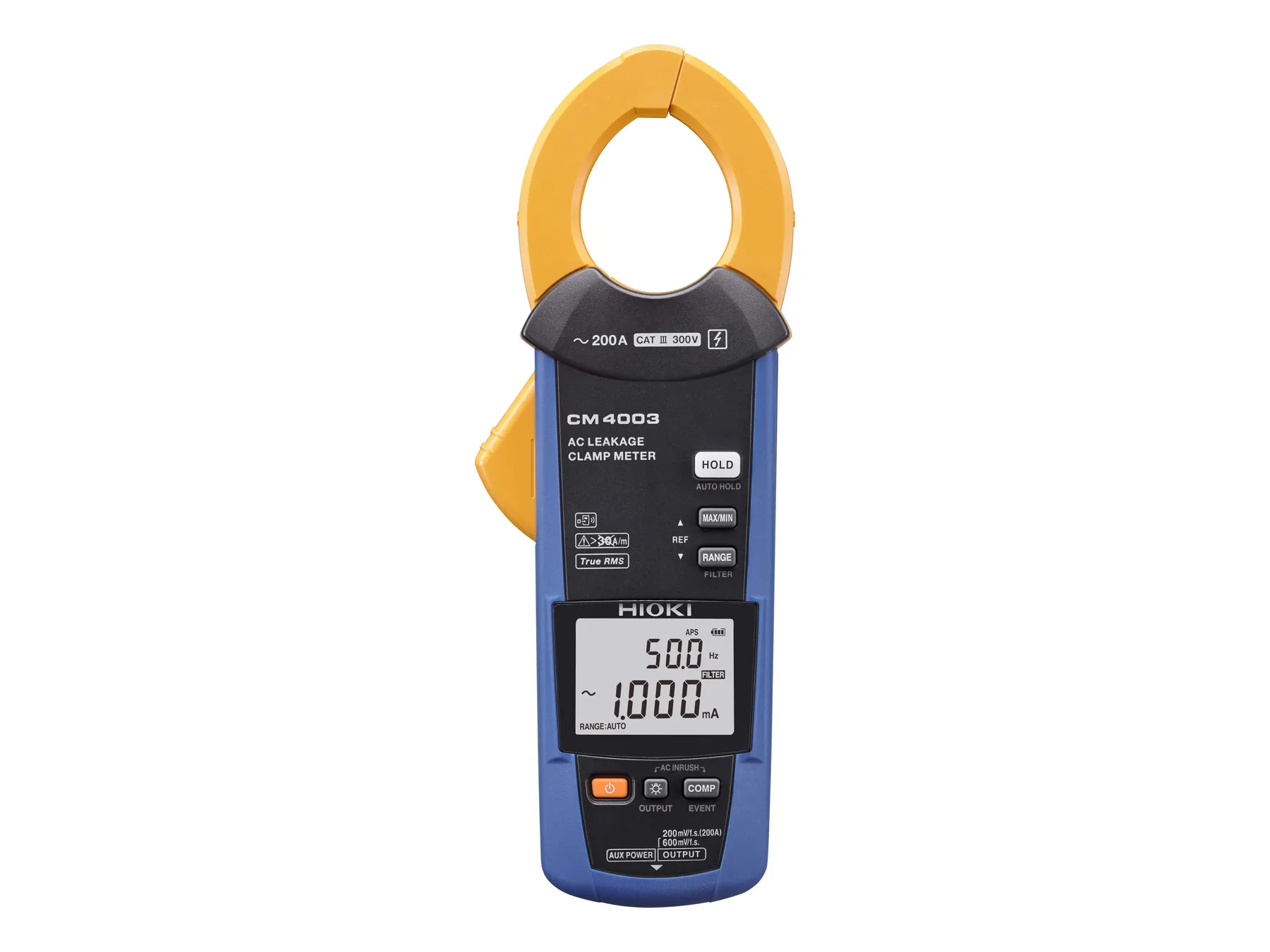

CM4003 AC-Leckstromzange
C0203 Gerätetasche

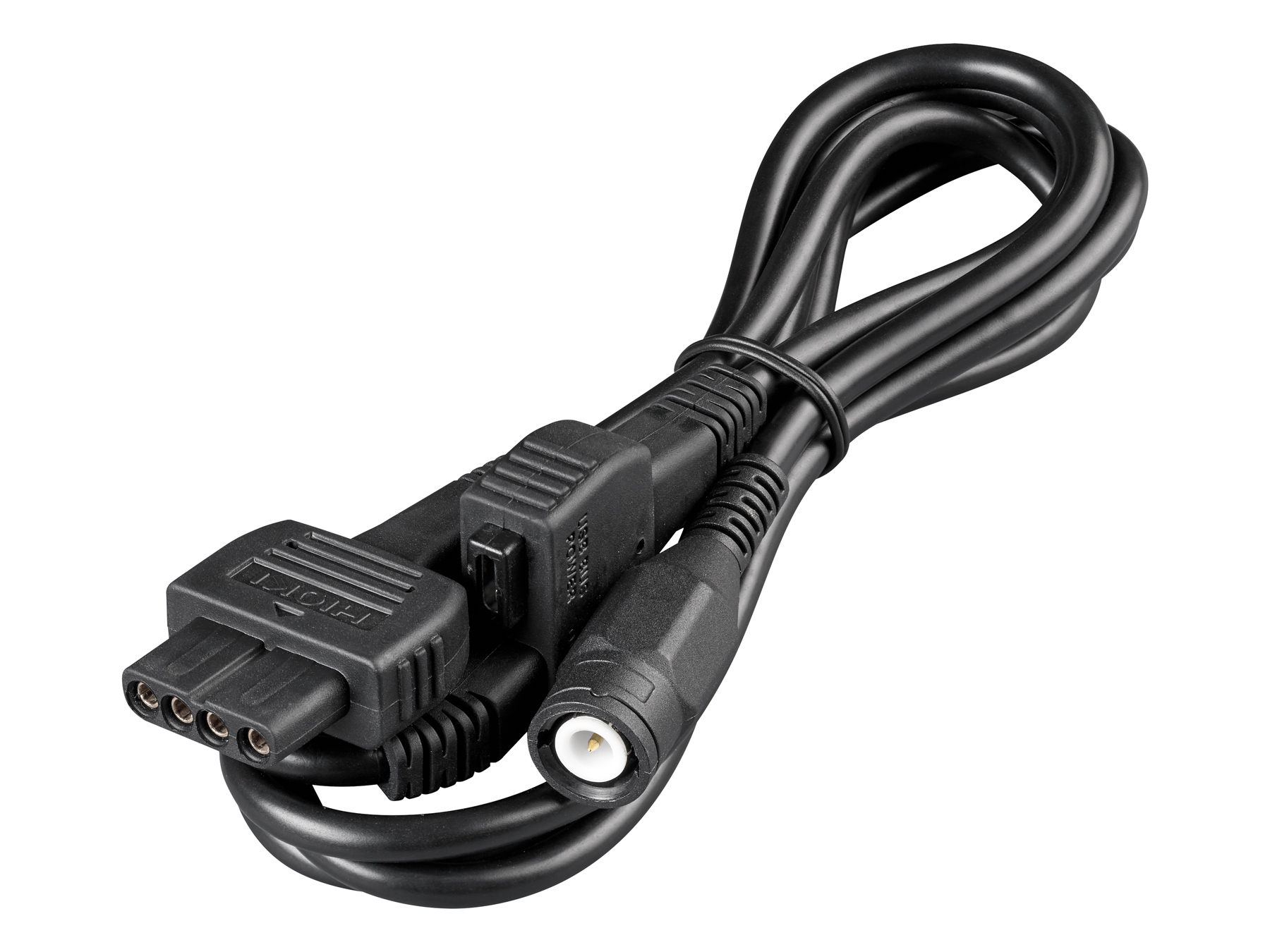

L9097 Anschlusskabel
L9510 USB-Kabel
Bedienungsanleitung
Sicherheitshinweise
2x LR6 (AA) Alkaline-Batterien

Zugehörige Produkte

Z3210

HIOKI Z3210 - Bluetooth-Adapter für kompatible HIOKI Messgeräte

Bluetooth Adapter zur Datenübertragung kompatibler HIOKI Messgeräte auf Windows-, iOS- oder Android-Geräte mit GENNECT Cross oder als HID Tastaturprofil

118,00 €

Zum Produkt

9704

9704 - BNC Adapter, BNC-Buchse auf 2 × 4-mm-Sicherheitsstecker, CAT III 600 V

BNC-Adapter mit BNC-Buchse auf 2 × 4-mm-Sicherheitsstecker, 19 mm Abstand der Stecker, CAT III 600 V

38,00 €

Zum Produkt

Z1013

Z1013 - Netzteil für Hioki SP3000 und SP7150

Z1013 ist ein Zubehörnetzteil für CM4003, SP3000, SP7001-95, SP7150. Technische Details: AC-Eingang: IEC-60320-C14Eingangsbereich: 100VAC bis 240VAC Ausgang: 5VDC, 2,6A, Pmax 13W Restwelligkeit & Rauschen: 100mVpp DC-Stecker: USB A-TYP

138,00 €

Zum Produkt
