HIOKI - Präzise Widerstandsmessgeräte für Entwicklung und Fertigung
Widerstandsmessungen von Batterien, Bauteilen und Materialien
HIOKI Widerstandsmessgeräte ermöglichen schnelle und hochgenaue Niedrigwiderstandsmessungen in der Batteriefertigung, bei elektronischen Bauteilen und in der Materialentwicklung.
Erhalten Sie zuverlässige Ergebnisse im µΩ-Bereich – egal ob bei der Prüfung von Schweißverbindungen, Kontaktwiderständen oder Leiterbahnen – auch bei schwankenden Umgebungsbedingungen.
Das RM3545A-2 eignet sich ideal für Produktion und Labor: hohe Messgeschwindigkeit, große Präzision und Multiplexerunterstützung für bis zu 20 Kanäle intern oder 132 über ein externes Schaltsystem.
Das RM3544-01 bietet präzise 4-Leiter-Messung als Stand-alone und Schnittstellen wie USB, RS-232C und EXT I/O für flexible Anbindung.
Für die Elektrodenprüfung in der Batterieforschung ist das RM2610 Elektroden-Widerstandsmesssystem die passende Lösung zur Prozessentwicklung von Lithium-Ionen-Zellen.

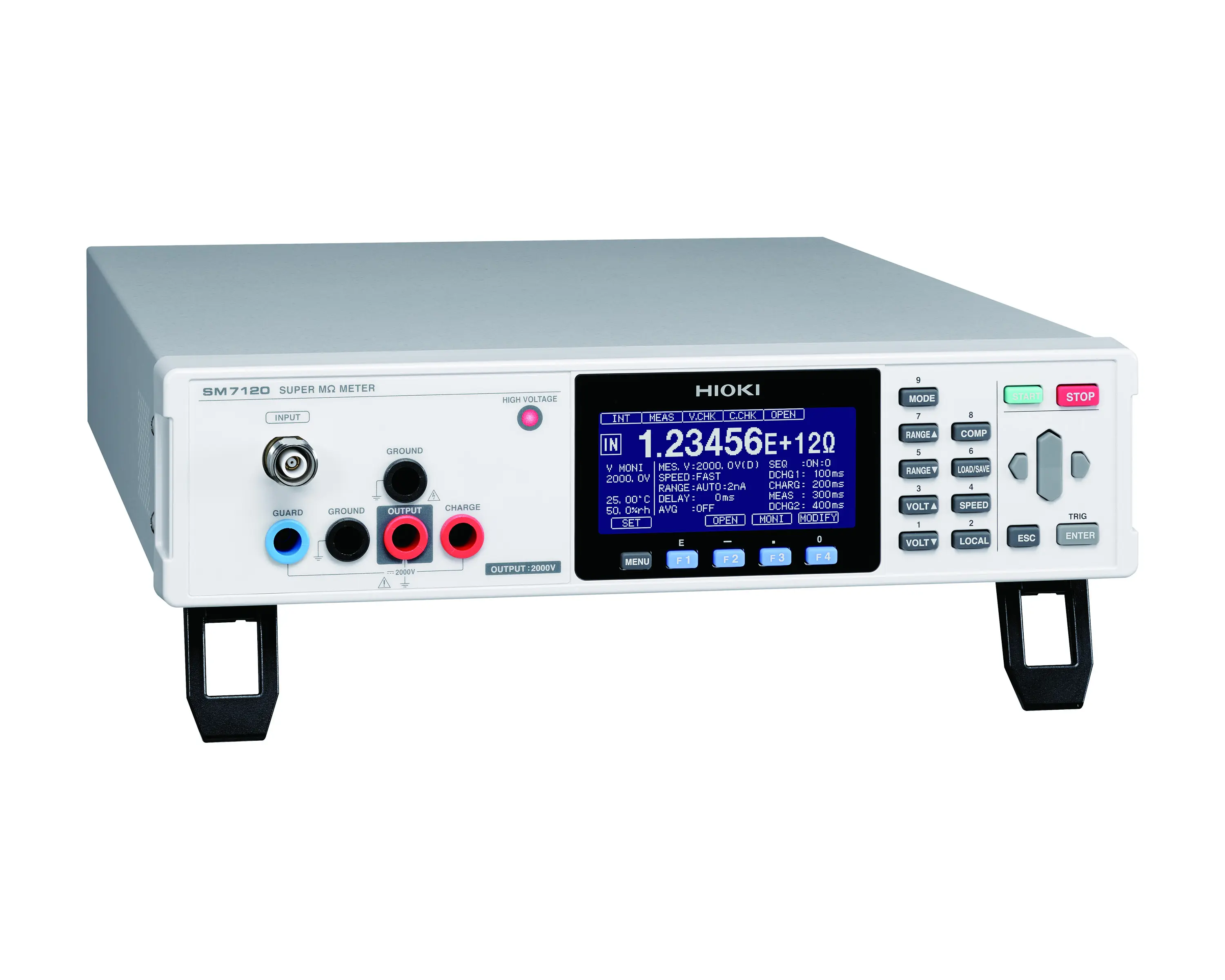

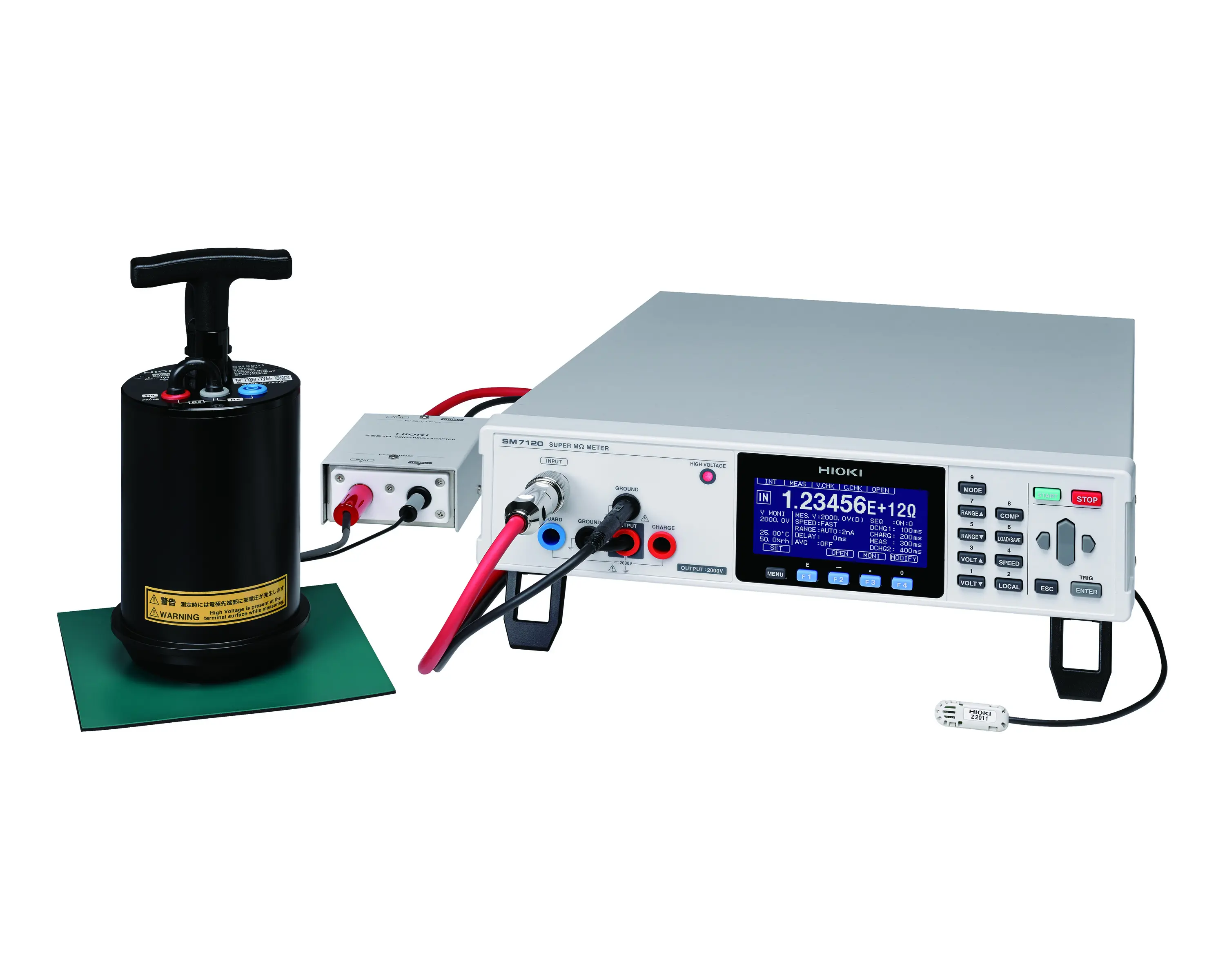

Entdecken Sie unsere Lösungen für die Widerstandsmessung – präzise, vielseitig und anwendungsorientiert.
Der ST5520 ist ein Isolationswiderstandsprüfgerät, das für schnelle und präzise Tests in Produktionslinien entwickelt wurde. Es eignet sich ideal für Umgebungen mit hohem Durchsatz, in denen schnelle und zuverlässige Messungen entscheidend sind. Das Prüfgerät bietet einen flexiblen Spannungsbereich, fortschrittliche Sicherheitsfunktionen und mehrere Modi, um hochwertige Isolationsprüfungen zu gewährleisten. Technische Details: Führt Tests in nur 50 ms durch, was die Taktzeiten im Vergleich zu älteren Modellen erheblich verbessert. Schnelle Entladung der Restspannung, was Effizienz und Sicherheit erhöht. Stellt sicher, dass ein ordnungsgemäßer Kontakt mit dem Prüfgerät besteht, um fehlerhafte Messungen zu vermeiden. Die Prüfspannung ist von 25 V bis 1000 V in 1 V-Schritten einstellbar und ermöglicht vielseitige Anwendungen. Erkennt Mikrokurzschlüsse vor der Isolationsprüfung und verhindert falsche Freigaben. Frei einstellbare obere und untere Grenzwerte zur Vereinfachung der Bewertungen. Ermöglicht es Benutzern, bis zu 10 Messbedingungen zu speichern und mit der Panel-Speicher-/Ladefunktion schnell abzurufen. Ermöglicht die Integration in automatisierte Systeme und die Datenerfassung über PC oder SPS mit externer I/O- und RS-232C-Unterstützung.
Hochpräzises DC-Widerstandsmessgerät, 13 Messbereiche von 1 mΩ bis 1200 MΩ,
Grundgenauigkeit 0,045 %, Auflösung 1 nΩ, 6 ½-stelliges Display, Multiplexer-Option (für bis
zu 20 Kanäle), schnellste Messzeit 2,3 ms, fernsteuerbar über LAN, RS-232C und USB
Das RM3544 bietet präzise Messungen für eine Vielzahl von Anwendungen in der Elektronikfertigung und -prüfung. Es verwendet die 4-Pol-Messmethode mit konstanter Stromquelle, um genaue Widerstandsmessungen durchzuführen.Es eignet sich für Messung an elektrischen Bauteilen (Motoren, Transformatoren, Relais, Schaltern und Drahtverbindungen). Zudem unterstützt es die Temperaturmessung mithilfe von Thermistoren, was besonders für Anwendungen wichtig ist, bei denen Temperaturkompensation erforderlich ist. Mit ihrer hohen Auflösung und präzisen Messgenauigkeit ist es in Produktionslinien und in Forschungslaboren gleichermaßen einsetzbar. Technische Details: Hohe Messgenauigkeit von 0,02 %.Messbereich von 0,000 mΩ bis 3,5 MΩ. Unterstützt Messströme bis zu 300 mA. Ideal für einfachere Anwendungen und manuelle Bedienung in Produktionslinien.Skalierungsfunktion zur Umwandlung von Widerstandswerten in physikalische Größen. Vergleichsfunktion (Comparator) für Gut-/Schlecht-Bewertungen basierend auf Grenzwerten. Temperaturkompensationsfunktion zur Korrektur von Temperaturschwankungen.
Technische EckdatenKanäle (4-Leiter): 10 pro Karte, bis zu 20 bei zwei Karten Kanäle (2-Leiter): 21 pro Karte, bis zu 42 bei zwei KartenAusgangsanschluss: D-sub 50-poligAnsteuerung über mechanische Relais Zubehör für: RM3545A-2 Typische AnwendungenAutomatisierte Mehrpunktmessung an Sammelschienen oder Schweißverbindungen Hochdurchsatz-Widerstandsmessung an Bauteilen wie Thermistoren oder
SteckverbindernVermessung von mehrphasigen Motorwicklungen und Transformatoren Relaisprüfung
Detaillierte ProduktübersichtDie Z3003 Multiplexer-Karte ist eine optionale Erweiterung für das Widerstandsmessgerät
RM3545A-2 und ermöglicht automatisierte Mehrpunkt-Widerstandsmessungen. Jede Karte
bietet 10 Kanäle für 4-Leiter-Messungen und 21 Kanäle für 2-Leiter-Messungen, angesteuert
über mechanische Relais und einen 50-poligen D-sub-Anschluss. Beim Einbau von zwei Karten in den RM3545A-2 kann das System bis zu 20 Kanäle (4-
Leiter) bzw. 42 Kanäle (2-Leiter) nacheinander abfragen und erreicht damit eine deutlich
höhere Effizienz in Produktion und Entwicklung. Die 4-Leiter-Konfiguration ist die bevorzugte
Messmethode für niederohmige Prüflinge und gewährleistet hohe Genauigkeit und
Wiederholbarkeit bis in den Milliohm-Bereich. Der 2-Leiter-Modus eignet sich für
Anwendungen wie der Prüfung von Thermistoren oder bei anderen Bauteilen mit höheren
Widerstandswerten, wenn keine absolute Präzision, sondern eine vergleichende Bewertung
erforderlich ist. Automatisierte Mehrpunktmessung Die Z3003 ist besonders nützlich, wenn viele Prüflinge oder Messpunkte nacheinander
erfasst werden müssen. Da die Widerstandsmessung selbst sehr schnell abgeschlossen ist,
wird die Gesamtprüfzeit häufig durch mechanische Handhabung begrenzt. Durch den
Einsatz einer oder zweier Z3003-Karten können mehrere Prüflinge gleichzeitig
angeschlossen und automatisch vermessen werden. Dadurch verkürzt sich die
Gesamtprüfzeit erheblich, insbesondere in Umgebungen mit hohem Prüfaufkommen. Die Z3003 ist mit den Widerstandsmessgeräten RM3545A-2 und RM3545-02 kompatibel und
kann mit einem Schraubendreher innerhalb weniger Minuten in das Gerät eingebaut werden.
Der RM3544-01 ist ein hochpräzises Tischwiderstandsmessgerät, das für zuverlässige Widerstandsmessungen in einer Vielzahl von Anwendungen ausgelegt ist. Es eignet sich für Produktionslinien, Qualitätsprüfungen und die Integration in automatisierte Systeme. Mit der Fähigkeit, Widerstände von Mikroohm bis Megohm zu messen, und der optionalen LED-Komparator-Erweiterung für klare Gut-/Schlecht-Bewertungen liefert dieses Gerät schnelle, stabile Ergebnisse, selbst in lauten Umgebungen. Der RM3544-01 zeichnet sich zudem durch seine erhöhte Robustheit und Widerstandsfähigkeit gegen Störungen aus und ist damit eine robuste Wahl für den industriellen Einsatz.Technische Details: Messbereich: 0,000 mΩ bis 3,5000 MΩ Max. Auflösung: 1 Ω? Grundgenauigkeit: 0,02 % Messgeschwindigkeit: Schnell (21 ms bei 50 Hz) bis Langsam (401 ms) Temperaturmessbereich: -10,0 °C bis 99,9 °C (Thermistor) Anzeige: Wählbar zwischen 5-stellig und 4-stellig Sicherheit: EN61010, EMV: EN61326 Stromversorgung: 100 bis 240 V Wechselstrom Abmessungen: 215W × 80H × 166D mm Gewicht: ca. 1,0 kg Wählbare Schnittstellen: EXT I/O, RS-232C, USB

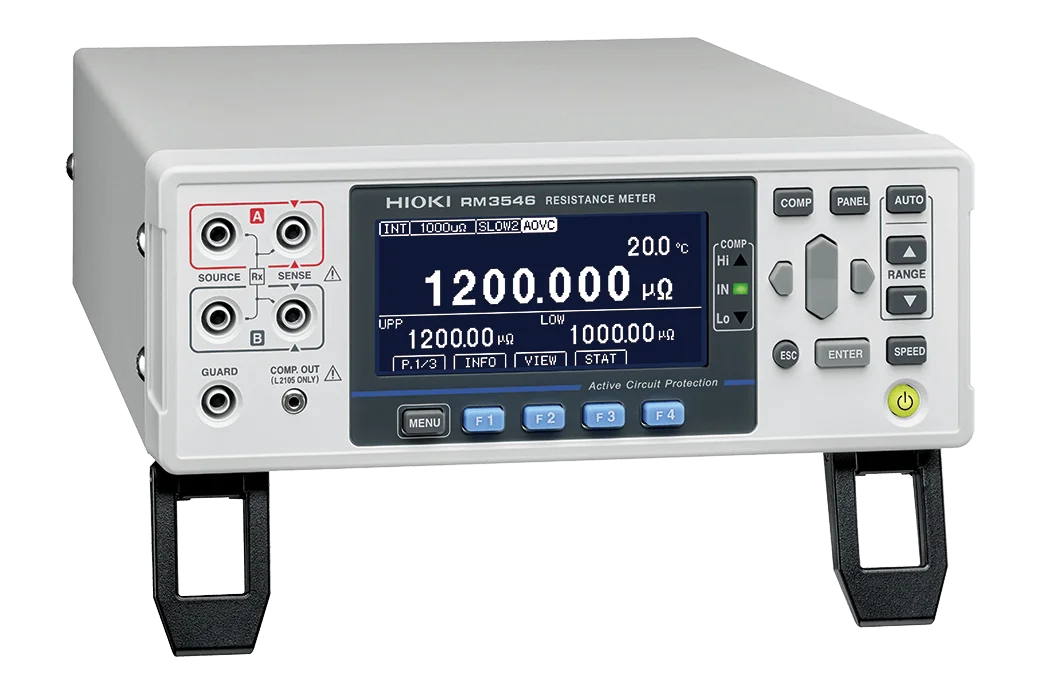

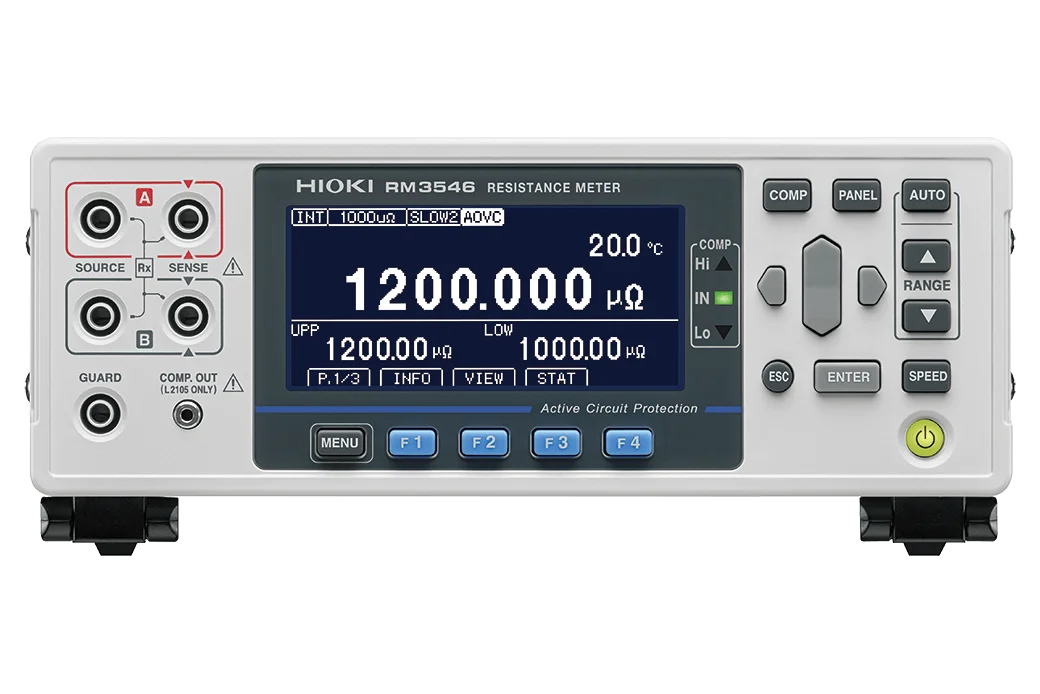

DC-Widerstandsmessgerät mit Active Circuit Protection bis DC 60 V, hoher Path-Resistance-Toleranz, 13 Messbereichen von 1 mΩ bis 1000 MΩ, maximalem Messstrom 1 A, Multiplexer-Option (bis zu 20 Kanäle), Fernsteuerung über LAN, RS-232C und USB
Prüfgerät für AC/DC Spannungsfestigkeit von 200 V bis 5,00 kV und Isolationswiderstand von 0,10 bis 9999 MΩ bei 50 bis 1200 V DC, maximaler Prüfstrom 100 mA AC und 10 mA DC
Die RM9010-02 ist eine hochpräzise Spezialmessspitze zur Durchführung von Widerstands-, spezifischen Widerstands- (Resistivität) und Leitfähigkeitsmessungen nach der Vierleitermethode. Sie ist optionales Zubehör für das Präzisions-Widerstandsmessgerät RM3545 und seine Varianten und erweitert diese Geräte um eine definierte Vierkontakt-Messgeometrie für reproduzierbare Materialmessungen. Vier exakt in Reihe angeordnete Messkontakte mit einem Abstand von 1,5 mm ±0,1 mm sorgen für eine präzise Strom- und Spannungstrennung. Dadurch werden Kontakt- und Leitungswiderstände minimiert – eine wesentliche Voraussetzung für stabile und vergleichbare Messergebnisse, insbesondere bei kleinen Strukturen oder dünnen Schichten. Die kugelförmigen, vergoldeten Messkontakte gewährleisten gleichmäßige Kontaktbedingungen. Eine definierte Federkraft von ca. 0,85 N pro Kontakt stellt einen konstanten Anpressdruck sicher und unterstützt reproduzierbare Messungen im Labor- und Entwicklungsumfeld. Separate SOURCE- und SENSE-Anschlüsse sowie ein GUARD-Stecker sind auf die Anschlüsse des RM3545 abgestimmt und ermöglichen eine direkte Verbindung ohne zusätzliche Adapter. Mit einer Kabellänge von ca. 1,5 m und kompakter Bauform eignet sich die RM9010-02 besonders für präzise Messungen an kleinen oder eng beieinanderliegenden Messstrukturen. Austauschbare Messkontakte tragen zu einer langen Lebensdauer und wirtschaftlichem Betrieb bei.
Messsystem zur präzisen Ermittlung des Volumenwiderstands der Elektrodenbeschichtung sowie des Übergangswiderstands zwischen Beschichtung und Aluminium- oder Kupfer-Ableiterfolie von Lithium-Ionen-Batterien in einem einzigen Messschritt
Technische EckdatenMesszeit ab 0,9 ms Genauigkeit bis ±0,006 % vom Messwert ±0,001 % vom Endwert Kontaktverbesserung vor und Kontaktprüfung während der Messung Jumper-Modus und 5-V-Spannungsbegrenzung (RM3542C-1 bis -3) BIN-Funktion mit 7 Klassen und ΔR-Funktion (RM3542C-3) Typische Anwendungen 100-%-Prüfung passiver Bauelemente in Gurt- und Sortiermaschinen Schnelle Gut/Schlecht-Prüfung von Null-Ohm-Widerständen (Jumpern) Klassierung von Chipwiderständen nach Toleranz in SortieranlagenProzess- und Stichprobenprüfung von Ferritperlen, Induktivitäten und Gleichtaktfiltern Widerstandsvergleich vor und nach der Spannungsbelastung von Chipwiderständen
Merkmal
RM3542C-1
RM3542C-2
RM3542C-3
RM3542C-4
RM3542C-5
GP-IB
–
ja
–
–
ja
Messbereiche
16
16
17
10
10
Kleinster Messbereich
100 mΩ
100 mΩ
10 mΩ
100 mΩ
100 mΩ
Low-Power-Bereiche
6
6
6
4
4
Jumper-Modus
ja
ja
ja
–
–
Spannungsbegrenzung auf 5 V
ja
ja
ja
–
–
Preset, Schutz vor Stufenverwechslung
ja
ja
ja
–
–
BIN-Funktion (7 Klassen)
–
–
ja
–
–
AR-Funktion
–
–
ja
–
–
Mittelwertbildung
–
–
ja
–
–
90-Tage-Genauigkeit
–
–
ja
–
–
Komparatorauflösung
10 ppm
10 ppm
1 ppm
10 ppm
10 ppm
Detaillierte Produktübersicht Das HIOKI RM3542C ist ein DC-Widerstandsmessgerät für automatisierte Prüfanlagen, in
denen es auf hohen Durchsatz und zuverlässige Prüfergebnisse ankommt. Typische
Einsatzorte sind Gurt- und Sortiermaschinen, etwa für Chipwiderstände und Ferritperlen. Das
Gerät misst im 4-Leiter-Verfahren und trifft die Gut/Schlecht-Entscheidung selbst. Im 100-Ωund 1000-Ω-Bereich dauert eine Messung bei schnellster Messgeschwindigkeit 0,9 ms, und
das Ergebnis geht über EXT I/O direkt an die Anlage. Damit eine schnelle Entscheidung
auch eine richtige ist, verbessert das RM3542C den Kontakt der Prüfspitzen vor der
Messung und überwacht ihn währenddessen. Je nach Ausführung misst es in 10, 16 oder 17 Bereichen zwischen 10 mΩ und 100 MΩ. Die
beste Jahresgenauigkeit erreicht es im 1000-Ω-Bereich bei langsamer Messgeschwindigkeit
mit ±0,006 % vom Messwert ±0,001 % vom Endwert. Der Komparator bewertet mit 10 ppm
Auflösung, beim RM3542C-3 mit 1 ppm, und eignet sich damit für die schnelle Prüfung von
Widerständen der Klasse B. Taktzeit und Wiederholbarkeit Bei Null-Ohm-Widerständen, sogenannten Jumpern, zählt eine schnelle und sichere
Gut/Schlecht-Entscheidung mehr als höchste Genauigkeit. Liegt die obere
Komparatorgrenze bei 100 mΩ, misst das RM3542C im 100-mΩ-Bereich und dort zur
Kompensation von Thermospannungen zweimal mit umgepoltem Strom, was bei schnellster
Messgeschwindigkeit 3,8 ms dauert. Der Jumper-Modus der Modelle RM3542C-1 bis -3 legt
stattdessen einen kleinsten Bereich von 1000 mΩ, 10 Ω oder 100 Ω fest. Im 100-Ω-Bereich
misst das Gerät ohne Offsetkompensation und braucht nur 0,9 ms, also 76 % weniger Zeit,
bei einer für Jumper ausreichenden Genauigkeit. Die Integrationszeit lässt sich für jeden Messbereich und jede der drei
Messgeschwindigkeiten FAST, MED und SLOW einzeln festlegen. Kurze Zeiten erhöhen den
Durchsatz, lange sorgen bei der Endprüfung für stabile, wiederholbare Werte. Die Modelle
RM3542C-1 bis -3 haben außerdem Zwischenbereiche von 3 Ω, 300 Ω, 30 kΩ, 300 kΩ,
3 MΩ und 30 MΩ. Ein 150-Ω-Widerstand wird dort zum Beispiel im 300-Ω-Bereich mit
3,33 mA gemessen statt im 1000-Ω-Bereich mit 1 mA. Das verbessert den Signal-RauschAbstand und verringert die Streuung der Messwerte, auch bei schneller
Messgeschwindigkeit. Kontaktfehler vermeiden und erkennen Oxidschichten und Verunreinigungen zwischen Prüfspitze und Elektrode führen zu
Kontaktfehlern und Wiederholmessungen. Die Kontaktverbesserung schickt deshalb vor der
Messung einen Strom von den POT- zu den CUR-Spitzen, der solche Schichten durchbricht.
Im Pulsbetrieb fließt er nur unmittelbar vor der Messung, sodass sich der Prüfling weniger
erwärmt.Während der Messung überwacht das RM3542C den Kontakt laufend. Die Kontaktprüfung
kontrolliert die Verbindungen zwischen HPOT und HCUR sowie zwischen LPOT und LCUR
und erkennt dadurch auch prellende Prüfspitzen. Die Spannungsüberwachung meldet einen
Fehler, wenn schwankende Übergangswiderstände an den Stromspitzen die Messspannung
stark verändern. Zwischen den Messungen findet die Kurzschlusserkennung leitfähige
Partikel zwischen POT- und CUR-Spitze, die eine echte 4-Leiter-Messung verhindern
würden. Bei Prellen wiederholt die Retry-Funktion die Messung automatisch.Schonende Messung empfindlicher Bauteile Sehr kleine Chipwiderstände wie die Baugröße 0201 (metrisch, zöllig 008004) haben nur
eine geringe Nennspannung. Die Modelle RM3542C-1 bis -3 bieten dafür eine
Spannungsbegrenzung, die die Spannung am Prüfling auf 5 V beschränkt und dazu
automatisch einen passenden Messbereich wählt. Ein 8-kΩ-Widerstand wird dann zum
Beispiel mit 333 µA statt mit 1 mA gemessen, und an ihm liegen nur 2,6 V an.Für Ferritperlen, Mehrlageninduktivitäten und andere stromempfindliche Bauteile gibt es die
Low-Power-Messung mit reduziertem Messstrom, bei den Modellen RM3542C-1 bis -3 in
sechs Bereichen von 1000 mΩ bis 1000 Ω, beim RM3542C-4 und -5 in vier. Im 100-ΩBereich sinkt der Strom beispielsweise von 10 mA auf 1 mA und die Leistung am Prüfling von
10 mW auf 100 µW. Einbindung in automatisierte PrüfanlagenDer Messteil des RM3542C ist galvanisch von der Steuerung getrennt, und die spezifizierte
Genauigkeit gilt auch bei gemischten Störimpulsen von ±1,5 kV. Selbst das Schalten großer
Induktionsmotoren beeinflusst die Messwerte kaum, und das Gerät erfüllt die EN 61326
Klasse A für Industrieumgebungen. Über die optoisolierte EXT-I/O-Schnittstelle (37-polige DSub) startet die SPS Messungen und erhält Komparatorergebnis, Messende und
Fehlersignale.Arbeiten zwei Messgeräte in aufeinanderfolgenden Stufen einer Anlage, verbindet das RS232C-Kabel 9637 ihre SET-MONITOR-Anschlüsse. Die Geräte vergleichen dann
Komparatoreinstellungen und Messgeschwindigkeit und sperren den Messstart, wenn diese
voneinander abweichen. Beim Schutz vor Stufenverwechslung der Modelle RM3542C-1 bis -
3 gibt jedes Gerät das Messende-Signal je nach eingestellter Stufe auf einem eigenen Pin
aus, sodass vertauschte Geräte nach Wartung oder Kalibrierung sofort auffallen. Diese Modelle speichern mit der Preset-Funktion außerdem eine vollständige Messeinstellung für
den Produktwechsel. Messkabel und Messadapter gehören nicht zum Lieferumfang und
werden passend zur Anwendung ausgewählt. HIOKI bietet dafür das 4-Pol-Messkabel 9140-
10 sowie die direkt aufsteckbaren Messadapter 9262, 9263 und IM9100 an. Klassierung und Prozessvergleich mit dem RM3542C-3Die BIN-Funktion des RM3542C-3 vergleicht jeden Messwert mit den Grenzen von bis zu
sieben Klassen, BIN0 bis BIN6. Die Grenzen werden in Prozent bezogen auf einen
Referenzwert festgelegt, Werte außerhalb aller Klassen gelten als OB (Out of BIN). Das
Ergebnis geht direkt über EXT I/O an die Anlage, eine Klassierung im übergeordneten
Rechner entfällt. Das entlastet die Steuerung und verkürzt die Reaktionszeit an Linien mit
knapper Taktzeit. Eingestellt werden die Klassengrenzen über Kommunikationsbefehle. Bei hochzuverlässigen Chipwiderständen darf sich der Widerstand nach einer Belastung mit
Nennspannung nur um einen festgelegten Prozentsatz ändern. Mit der ΔR-Funktion
übernehmen zwei RM3542C-3 diesen Vergleich selbst. Das Gerät der ersten Stufe überträgt
seine Messwerte über den SET-MONITOR-Anschluss an das Gerät der zweiten Stufe.
Dieses berechnet die Änderung bezogen auf seinen Referenzwert und bewertet sie
zusammen mit dem eigenen Komparatorergebnis. Fünf Ausführungen mit 10, 16 oder 17 MessbereichenDas RM3542C-1 und das RM3542C-2 messen in 16 Bereichen von 100 mΩ bis 100 MΩ, das
RM3542C-3 kommt mit einem zusätzlichen 10-mΩ-Bereich mit 10 nΩ Auflösung auf 17
Bereiche. Das RM3542C-3 bietet außerdem eine Mittelwertbildung über 2 bis 32 Messungen
und eine zusätzlich für 90 Tage spezifizierte Genauigkeit, im 1000-Ω-Bereich zum Beispiel
±0,005 % vom Messwert ±0,001 % vom Endwert. Das RM3542C-4 und das RM3542C-5 messen in 10 Bereichen von 100 mΩ bis 100 MΩ
ohne Zwischenbereiche und in vier Low-Power-Bereichen. Spannungsbegrenzung, JumperModus, Preset und Schutz vor Stufenverwechslung haben sie nicht. Messzeiten in den
gemeinsamen Bereichen, Kontaktverbesserung, Kontaktüberwachung und Störfestigkeit
entsprechen den übrigen Modellen. Alle Ausführungen haben RS-232C, EXT I/O und einen
SET-MONITOR-Anschluss, das RM3542C-2 und das RM3542C-5 zusätzlich eine GP-IBSchnittstelle.
Die RM9010-01 ist eine hochpräzise Spezialmessspitze zur Durchführung von Widerstands-, spezifischen Widerstands- (Resistivität) und Leitfähigkeitsmessungen nach der Vierleitermethode. Sie ist optionales Zubehör für das Präzisions-Widerstandsmessgerät RM3545 und seine lieferbaren Varianten und erweitert diese Geräte um eine definierte Vierkontakt-Messgeometrie für reproduzierbare Materialmessungen. Vier exakt in Reihe angeordnete Messkontakte mit einem Abstand von 5,0 mm ±0,1 mm sorgen für eine präzise Strom- und Spannungstrennung. Dadurch werden Kontakt- und Leitungswiderstände wirkungsvoll minimiert – eine wesentliche Voraussetzung für stabile und vergleichbare Messergebnisse, insbesondere bei dünnen Schichten oder empfindlichen Proben.Die kugelförmigen, vergoldeten Messkontakte gewährleisten gleichmäßige Kontaktbedingungen. Eine definierte Federkraft von ca. 1,25 N pro Kontakt stellt einen konstanten Anpressdruck sicher und unterstützt die Wiederholgenauigkeit im Labor- und Entwicklungsumfeld. Separate SOURCE- und SENSE-Anschlüsse sowie ein GUARD-Stecker sind passgenau auf die Anschlüsse des RM3545 abgestimmt und ermöglichen eine direkte, sichere Verbindung ohne zusätzliche Adapter. Mit einer Kabellänge von ca. 1,5 m und robuster Ausführung ist die RM9010-01 für den professionellen Dauereinsatz im Innenbereich ausgelegt. Austauschbare Messkontakte tragen zu einer langen Lebensdauer und wirtschaftlichem Betrieb bei.
