HIOKI CM4002-90 - AC-Leckstromzange mit Bluetooth für µA-Leckströme, 200 A
AC-Leckstromzange mit Bluetooth-Kommunikation für µA-Leckstrommessungen von 60 µA
bis 200 A, maximaler Leiterdurchmesser 40 mm, True RMS, 50/60 Hz-Filter, Grenzwertalarm,
CAT IV 300 V / CAT III 600 V
Regulärer Preis:
688,00 €
Inhalt:
1 Stück
Versandkosten : 9,90 € (Standard)
Ab Lager in Deutschland
- Schnelle Lieferung in Europa
- EU-Geschäftsrechnungen
688,00 €
HIOKI CM4002-90 - AC-Leckstromzange mit Bluetooth für µA-Leckströme, 200 A
Produktnummer:
CM4002-90
Lagerbestand:
1
GTIN/EAN:
4536036013708
Beschreibung
Produktinformationen HIOKI CM4002-90 - AC-Leckstromzange mit Bluetooth für µA-Leckströme, 200 A
Technische Eckdaten
- µA-Leckstrommessungen von 60 µA bis 200 A
- Max. Leiterdurchmesser 40 mm
- 50/60 Hz-Filter für stabile Leckstrommessungen
- Grenzwertalarm zur Erkennung von Leckströmen
- Bluetooth-Kommunikation
Typische Anwendungen
- Erkennung von Leckströmen bei Fehlauslösungen von RCD- oder FI-Schutzschaltern
- Fehlersuche bei Ableitströmen in elektrischen Installationen
- Prüfung elektrischer Installationen gemäß IEC/EN 61557-13
- Messung von Summenableitströmen in Stromkreisen mit mehreren Verbrauchern
- Leckstrommessungen in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen
| Merkmal | CM4001 CM4001-90 |
CM4002 CM4002-90 |
CM4003 CM4003-90 |
|---|---|---|---|
| Ausgelegt für | Enge Verteilungen, Leckstrom und Laststrom |
µA-Leckstromdiagnose, RCD/FI-Fehler |
Langzeitüberwachung, sporadische Fehler |
| Kleinster messbarer Strom | 600 µA | 60 µA | |
| AC-Strombereiche | 5 Bereiche: 60 mA bis 600 A |
6 Bereiche: 6 mA bis 200 A |
|
| Max. Leiterdurchmesser | 24 mm | 40 mm | |
| Messausgang | - | RMS und Kurvenform | |
| Messkategorie | CAT III 300 V | CAT IV 300 V CAT III 600 V |
CAT III 300 V |
Detaillierte Produktübersicht
Leckströme in elektrischen Installationen müssen häufig über mehrere Stromkreise hinweg eingegrenzt werden, insbesondere wenn Fehlerstrom-Schutzschalter sporadisch auslösen und sehr kleine Leckströme mit herkömmlichen Stromzangen nicht sicher erfasst werden können. Die HIOKI CM4002-90 kombiniert die CM4002 AC-Leckstromzange mit dem Z3210 Bluetooth-Adapter in einem Set und ergänzt das Messgerät um Bluetooth-Kommunikation zur Datenübertragung, während gleichzeitig Leckstrommessungen ab 60 µA zur Bewertung sehr kleiner Ableitströme in elektrischen Installationen möglich sind.Das Gerät verfügt über sechs Messbereiche von 6 mA bis 200 A AC und deckt Leckstrom-,
Differenzstrom- und Laststrommessungen mit einem einzigen Messgerät ab. Dadurch lassen
sich sehr kleine Leckströme, Fehlerströme gegen Erde und Ströme in einzelnen Leitern
innerhalb derselben Installation prüfen, um Stromkreise zu identifizieren, die zu
Summenableitströmen und zur Auslösung von Fehlerstrom-Schutzschaltern beitragen.
Leckstrommessung in elektrischen Installationen

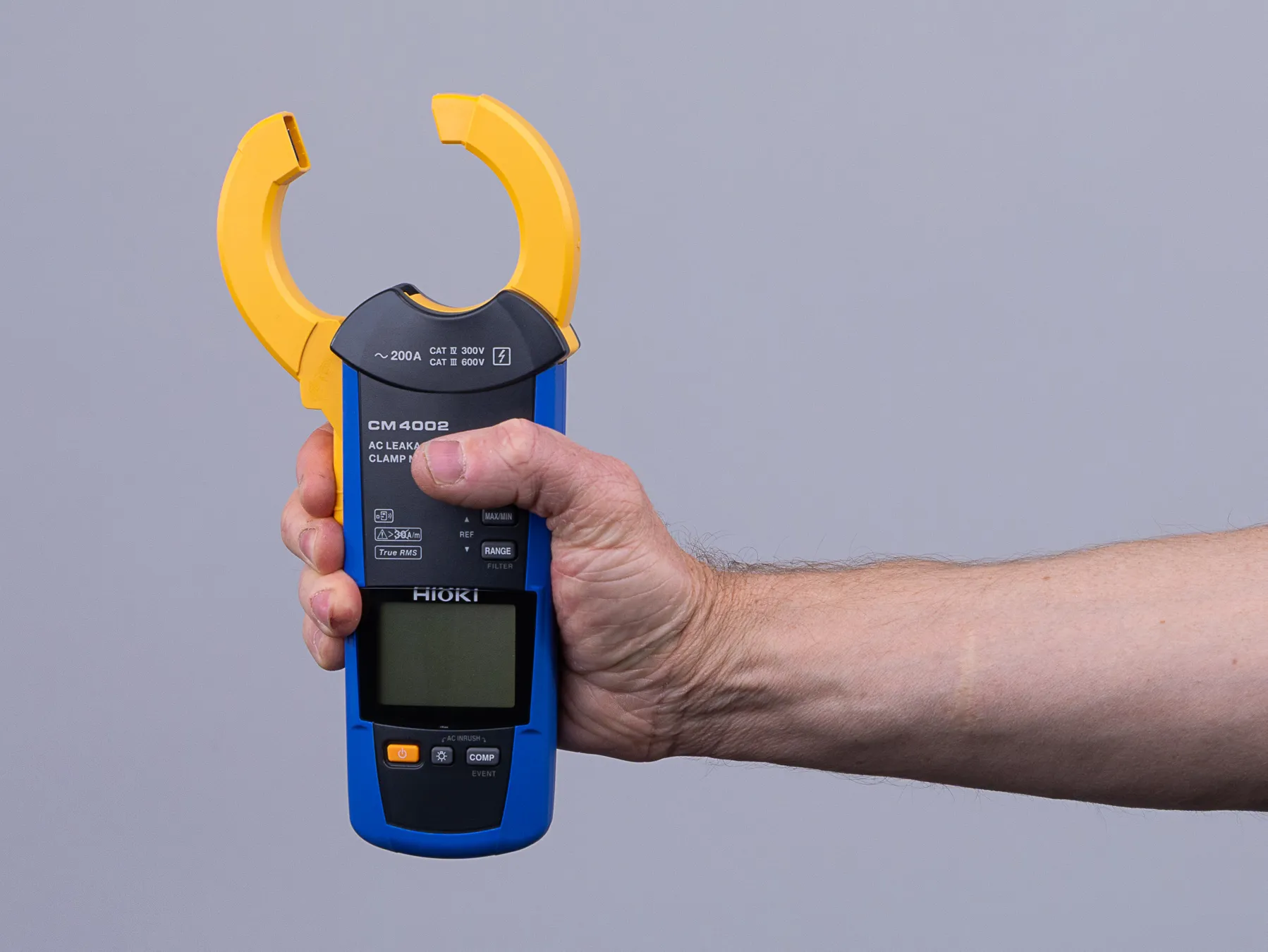

Mit einer Zangenöffnung von 40 mm erfasst die CM4002-90 auch größere Leiter und mehradrige Kabel in Verteilungen und elektrischen Installationen. Dadurch lassen sich Leckströme aus mehreren Stromkreisen auch in Anwendungen bewerten, in denen Leiterquerschnitte und Kabelbündel die Möglichkeiten kleinerer Leckstromzangen überschreiten. Das Gerät ist für Leckstrommessungen unter Installationsbedingungen gemäß IEC/EN 61557-13 ausgelegt.In Anlagen mit Frequenzumrichtern und Schaltnetzteilen kann der Leckstrom auch Anteile
oberhalb der Netzfrequenz enthalten. Die CM4002-90 deckt Frequenzen von 15 Hz bis 2
kHz ab und verfügt über einen zuschaltbaren 50/60 Hz-Filter, mit dem sich der für die
Auslösung von Fehlerstrom-Schutzschaltern relevante Leckstrom von höherfrequenten
Anteilen trennen lässt. Wird ein definierter Leckstrom überschritten, signalisiert ein
Grenzwertalarm dies akustisch über einen Buzzer und optisch über eine rote WarnHintergrundbeleuchtung und ermöglicht zugleich eine Gut/Schlecht-Bewertung anhand eines
benutzerdefinierten Grenzwerts.
Bluetooth-Kommunikation

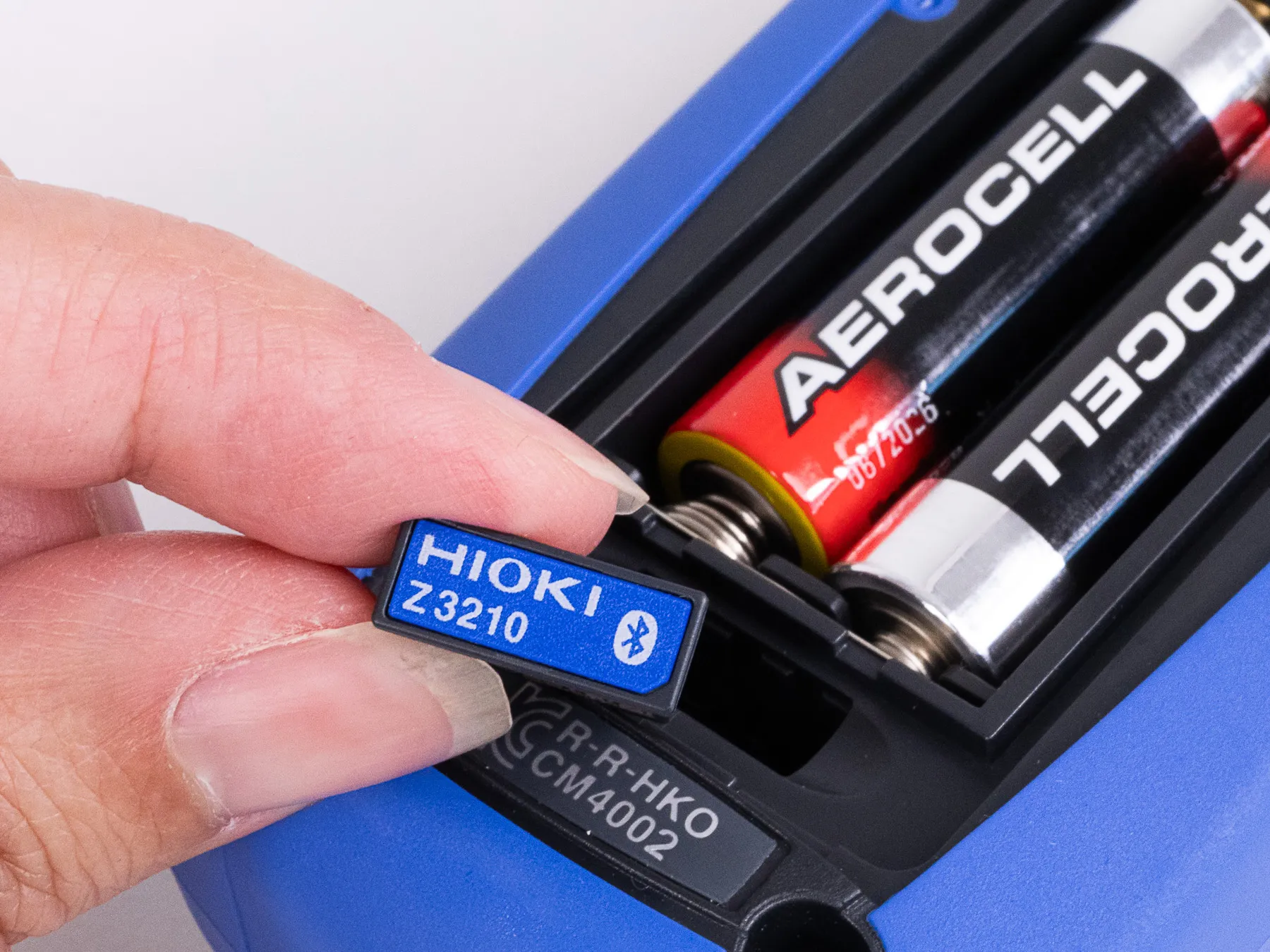

Die Bluetooth-Kommunikation ist bei der CM4002-90 durch den mitgelieferten Z3210 Bluetooth Adapter bereits enthalten. Messwerte können während der Fehlersuche an ein Smartphone oder Tablet übertragen und zur Dokumentation einzelnen Messstellen zugeordnet werden. In Verbindung mit der kostenlosen GENNECT Cross App für iOS und Android lassen sich Leckstromwerte speichern, kommentieren und direkt vor Ort zu Berichten zusammenstellen.Die Bluetooth-Verbindung erweitert zudem die Nutzung der Vergleichs- und
Ereignisaufzeichnungsfunktionen. Grenzwerte und Aufzeichnungsbedingungen können über
ein mobiles Endgerät gesetzt werden, und aufgezeichnete Ereignisse lassen sich
anschließend zusammen mit Startzeit, Endzeit und Maximalwert des Leckstroms auswerten.
Messwerte lassen sich außerdem in Echtzeit auf einem Smartphone oder Tablet anzeigen,
wenn das Messgerät an einer schwer einsehbaren Stelle installiert ist. Zusätzlich unterstützt
der Z3210 den HID-Betrieb, sodass Messwerte direkt in Excel oder andere Anwendungen
übertragen werden können. In diesem Modus wird der Adapter vom verbundenen Gerät als
Bluetooth-Tastatur erkannt.
Funktionen für die Prüfung elektrischer Installationen

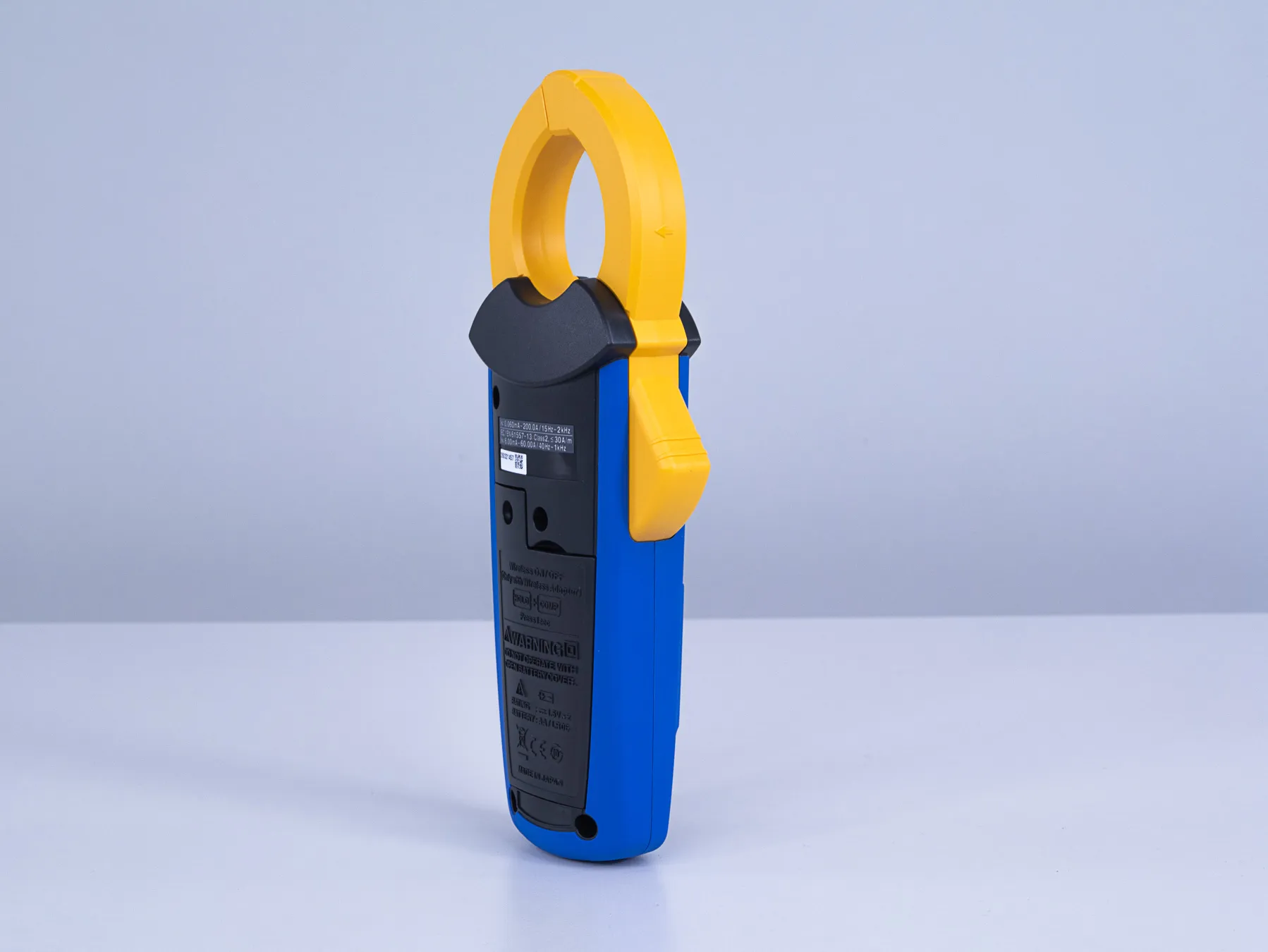

Auf dem Display lassen sich Strom und Frequenz gleichzeitig anzeigen. Die Hintergrundbeleuchtung unterstützt den Einsatz in Installationsumgebungen mit geringer Umgebungshelligkeit. Zu den weiteren Funktionen gehören Auto Hold, Max/Min/Avg-Aufzeichnung, Einschaltstrommessung sowie die Erfassung von Spitzenwerten zur Bewertung kurzzeitiger Stromspitzen. Mit einer Sicherheitskategorie CAT IV 300 V / CAT III 600 V ist die CM4002-90 für Messungen in festen Installationen, Verteilungen und elektrischen Anlagen in Wohn-, Gewerbe- und Industrieumgebungen ausgelegt.Entwickelt und gefertigt in Japan
HIOKI entwickelt seit Jahrzehnten Strommesstechnik für anspruchsvolle elektrische Messaufgaben, von Stromzangen bis zu hochpräzisen Stromsensoren. Sie alle werden am eigenen Produktionsstandort in der Präfektur Nagano in Japan entwickelt und gefertigt. Die enge Verbindung von Entwicklung und Fertigung sowie die Kontrolle über Sensorik, Mechanik und Elektronik machen sich bei der täglichen Arbeit mit den Geräten bemerkbar.Was ist das Besondere an AC-Leckstromzangen von HIOKI?
Lieferumfang
- CM4002 AC-Leckstromzange
- Z3210 Bluetooth-Adapter
- C0203 Gerätetasche
- Bedienungsanleitung
- Sicherheitshinweise
- 2x LR6 (AA) Alkaline-Batterien
Maße & Verpackungen
| Länge | 233 mm |
|---|---|
| Breite | 64 mm |
| Höhe | 37 mm |
| Gewicht | 0,4 kg |
-
Produktkatalog mit Datenblatt, Zangenmessgerät Serie (Englisch)9,893 KB pdf
-
Produktbroschüre mit Datenblatt, AC Leckstromzange CM4002, CM4003 (Englisch)2,776 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Englisch)3,479 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Deutsch)3,549 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Französisch)3,617 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Spanisch)3,592 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Italienisch)3,628 KB pdf
