HIOKI DAQ-Lösungen – von der Entwicklung bis zur Produktion

Zuverlässige Ergebnisse beginnen mit zuverlässigen Messdaten.

Von der Charakterisierung einzelner Komponenten über Entwicklung und Validierung bis hin zu Produktion und End-of-Line-Prüfung ermöglichen HIOKI Datenlogger und Memory Recorder die präzise, zeitsynchrone Erfassung elektrischer und physikalischer Messgrößen wie Spannung, Strom, Temperatur, Dehnung, Vibration und CAN-Signalen. Ganz gleich, ob Sie einen Prototyp validieren, die Systemleistung optimieren oder die Produktqualität verifizieren – für jede Phase des Produktentwicklungsprozesses bietet HIOKI die passende DAQ-Lösung.

Wählen Sie das passende DAQ-System:

Datenlogger für kontinuierliche Mehrkanalmessungen und Langzeittests.
High-speed Speicherrekorder – Oszilloskop-ähnliche DAQ-Systeme – zur Erfassung und Analyse schneller oder transienter Signale.

Datenlogger oder Memory Recorder? Finden Sie die passende Lösung.

7 Produkte

LR8101

HIOKI LR8101 - Modularer Mehrkanal-Datenlogger für Systemintegration

Haupteinheit für Systemintegrationsanwendungen, modulares System, max. 300 Spannungs-/Temperatur- oder 12 Leistungskanäle, für Hochspannungs-/Hochstromanwendungen, max. Aktualisierungsintervall 5 ms, für 19"-Racksysteme

2.168,00 €

Zum Produkt

LR8102

HIOKI LR8102 - Modularer Mehrkanal-Datenlogger für Systemintegration, opt. sync, UDP, CAN

Haupteinheit für Systemintegrationsanwendungen, modulares System, max. 3000 Spannungs-/Temperatur- oder 120 Leistungskanäle, für Hochspannungs-/Hochstromanwendungen, Echtzeit-Datenübertragung über UDP, max. Aktualisierungsintervall 5 ms, für 19"-Racksysteme

LR8450

HIOKI LR8450 - Modularer Mehrkanal-Datenlogger

Mehrkanaliger Datenlogger, Anschluss von bis zu 4 Einsteckmodulen mit bis zu 120 analogen Kanälen, max. 1 ms Aktualisierungsintervall, max. 100 VDC, 8 Eingänge für Puls/Logik/Drehzahl, 7“ TFT-Display, Gigabit-LAN und USB / SD-Karte

1.908,00 €

Zum Produkt

LR8450-01

HIOKI LR8450-01 - WLAN-fähiger modularer Mehrkanal-Datenlogger

WLAN-fähiger Mehrkanal-Datenlogger mit bis zu 4 Einsteck- und 7 WLAN-Modulen (max. 330 Kanäle), 1 ms Intervall, 100 VDC, 8 Eingänge für Puls/Logik/Drehzahl, 7″ TFT, Gigabit-LAN, USB/SD, optionaler Batteriebetrieb.

2.268,00 €

Zum Produkt

MR6000

HIOKI MR6000 - Modularer 32-Kanal Speicherrekorder, 200 MS/s, 1000 V Direkteingang, Touchscreen

Modularer Speicherrekorder mit bis zu 32 Kanälen, max. Abtastrate 200 MS/s, max. 1000 VDC isolierter Direkteingang, bis zu 1 TB Speicher mit SSD-Option, intuitive Benutzeroberfläche, Touchscreen, Echtzeit-Berechnung und Echtzeit-Speicherung

MR8875

HIOKI MR8875 - Tragbarer, modularer Memory Recorder, 500 kS/s, 16 isolierte Kanäle, 1000 V Direkteingang, Touchscreen

Tragbarer, modularer Memory Recorder mit bis zu 16 isolierten oder 60 multiplexen Analogkanälen, 8 Logik- und 2 Impulskanälen, 500 kS/s Abtastrate, Direkteingang bis 1000 V DC, Touchscreen, AC/DC-Stromversorgung oder Akkubetrieb

4.998,00 €

Zum Produkt

MR8740T - Modularer Memory Recorder mit 108 Kanälen, integriertem PC und Echtzeitaufzeichnung

MR8740-50

MR8740T - Modularer Memory Recorder mit 108 Kanälen, integriertem PC und Echtzeitaufzeichnung

Modularer Memory Recorder mit 27 frei konfigurierbaren Modulsteckplätzen für bis zu 108 galvanisch getrennte Analogkanäle, integriertem Windows-PC, bis zu 20 MS/s, Echtzeitaufzeichnung auf 480-GB-SSD oder externen PC, Direkteingang bis 1000 VDC/ 700 VAC

[ { "item_id": "LR8101", "item_variant": "9b5f881a0a8047039e98d29c0155b8eb", "item_name" : "HIOKI LR8101 - Modularer Mehrkanal-Datenlogger für Systemintegration", "index" : 0, "item_brand" : "", "price" : 2168, "quantity" : 1 }, { "item_id": "LR8102", "item_variant": "1cdc89c527914664bda3344cbcb3dc4f", "item_name" : "HIOKI LR8102 - Modularer Mehrkanal-Datenlogger für Systemintegration, opt. sync, UDP, CAN", "index" : 1, "item_brand" : "", "price" : 3518, "quantity" : 1 }, { "item_id": "LR8450", "item_variant": "95d03f4c720f49a3b4d01888dde20fe1", "item_name" : "HIOKI LR8450 - Modularer Mehrkanal-Datenlogger", "index" : 2, "item_brand" : "", "price" : 1908, "quantity" : 1 }, { "item_id": "LR8450-01", "item_variant": "6c8978716674490fb932d4fa08cdc62f", "item_name" : "HIOKI LR8450-01 - WLAN-fähiger modularer Mehrkanal-Datenlogger", "index" : 3, "item_brand" : "", "price" : 2268, "quantity" : 1 }, { "item_id": "MR6000 ", "item_variant": "019391a8b4fa7d9b980c18187b1f35e9", "item_name" : "HIOKI MR6000 - Modularer 32-Kanal Speicherrekorder, 200 MS/s, 1000 V Direkteingang, Touchscreen", "index" : 4, "item_brand" : "", "price" : 5000, "quantity" : 1 }, { "item_id": "MR8875", "item_variant": "43e4319cf15b475c9f644aeee6ebc769", "item_name" : "HIOKI MR8875 - Tragbarer, modularer Memory Recorder, 500 kS/s, 16 isolierte Kanäle, 1000 V Direkteingang, Touchscreen", "index" : 5, "item_brand" : "", "price" : 4998, "quantity" : 1 }, { "item_id": "MR8740-50", "item_variant": "bd40148a273c4a5eb9d9b49d502bb5f1", "item_name" : "MR8740T - Modularer Memory Recorder mit 108 Kanälen, integriertem PC und Echtzeitaufzeichnung", "index" : 6, "item_brand" : "", "price" : 21418, "quantity" : 1 } ]

Die passende DAQ-Lösung für Ihre Messaufgabe: Datenlogger oder Recorder?

Die Auswahl des richtigen Messgeräts beginnt mit einem klaren Verständnis der zu erfassenden Signale und des erforderlichen Datenvolumens. Sind die Anforderungen definiert, lässt sich die passende DAQ-Lösung mit den benötigten Funktionen einfach auswählen – sei es für Produktentwicklung, Prozessoptimierung, End-of-Line-Prüfungen oder die Fehlersuche im Feld. Die beiden sich ergänzenden DAQ-Produktfamilien von HIOKI bieten dafür den passenden Ausgangspunkt.

	Datenlogger	Memory Recorder
Am besten geeignet für	Langzeitaufzeichnung, langsam veränderliche Signale	Hochgeschwindigkeits- und synchrone Messungen
Max. Abtastrate	1 ms	200 MS/s
Max. Kanalanzahl	3000	108
Aufzeichnungsdauer	Langzeitmessungen (Tage bis zu Monate)	Kurz- bis mittelfristige Messungen (Minuten bis Stunden)
Isolation	100 VDC, Multiplexed*	1000 VDC, 700 VAC vollständig isoliert

* Ausgenommen das M7103 Leistungsmodul der LR810x Datenlogger-Serie

Datenlogger für zuverlässige Langzeitmessungen

HIOKI bietet zwei Datenlogger-Plattformen für unterschiedliche Messanforderungen: ein flexibles, portables DAQ-System sowie eine zentrale Lösung für Messsysteme mit hoher Kanalanzahl. Die Datenlogger der LR8450-Serie sind vielseitige Allrounder für mobile und stationäre Messaufgaben. Die LR810x-Serie wurde speziell für Anwendungen mit vielen Messkanälen entwickelt und kann sowohl als Tischgerät als auch integriert in einem Standard-19"-Rack eingesetzt werden.

Hauptmerkmale:

Aufzeichnung über Tage, Monate oder Jahre
Bis zu 3000 Kanäle
Kompakt & mobil
Schnell eingerichtet & einsatzbereit
Aktualisierungsintervall bis zu 1 ms
Flexible Stromversorgung

DATenlogger Tragbare Datenlogger Stationäre Datenlogger Memory Recorder

Maßgeschneiderte Datenakquise für anspruchsvolle Messaufgaben

Mit der LR8450-Serie stehen zwei portable, modulare Datenlogger-Varianten zur Verfügung. Wählen Sie zwischen dem LR8450 als klassischem Plug-in-Datenlogger oder dem LR8450-01 mit zusätzlicher Unterstützung für drahtlose Messmodule – für maximale Skalierbarkeit und Flexibilität Ihrer Messanwendung. Beide Systeme ermöglichen die gleichzeitige Erfassung unterschiedlichster elektrischer und physikalischer Messgrößen in einem einzigen DAQ-System.

Watt

Spannung

Strom

Temperatur

2026-07-29-LR810x-icons-heatflow-wrmefluss

Wärmefluss

Prozess Signal

	LR8450 Datenlogger	LR8450-01 WLAN-fähiger Datenlogger
Max. Kanalanzahl	120	330
Max. Modulanzahl	4 (Einsteckmodule)	11 (4 Einsteck- und drahtlose Module)
Max. Aktualisierungsintervall	1 ms
Max. Spannungseingang	100 VDC
Schnittstellen	USB, LAN	USB, LAN, WLAN
Stromversorgung	AC Adapter, DC Kabel, Akku

LR8450

HIOKI LR8450 - Modularer Mehrkanal-Datenlogger

Mehrkanaliger Datenlogger, Anschluss von bis zu 4 Einsteckmodulen mit bis zu 120 analogen Kanälen, max. 1 ms Aktualisierungsintervall, max. 100 VDC, 8 Eingänge für Puls/Logik/Drehzahl, 7“ TFT-Display, Gigabit-LAN und USB / SD-Karte

1.908,00 €

Zum Produkt

LR8450-01

HIOKI LR8450-01 - WLAN-fähiger modularer Mehrkanal-Datenlogger

WLAN-fähiger Mehrkanal-Datenlogger mit bis zu 4 Einsteck- und 7 WLAN-Modulen (max. 330 Kanäle), 1 ms Intervall, 100 VDC, 8 Eingänge für Puls/Logik/Drehzahl, 7″ TFT, Gigabit-LAN, USB/SD, optionaler Batteriebetrieb.

2.268,00 €

Zum Produkt

Acht Modultypen für maximale Flexibilität

Die LR8450-Serie bietet maximale Flexibilität bei der Konfiguration Ihrer Messaufgabe und der Auswahl der zu erfassenden Signale. Ob Spannung, Temperatur, Feuchte, Widerstand, Wärmefluss, Impulse oder CAN-Signale – für jede Anwendung steht das passende Messmodul zur Verfügung. Wählen Sie aus acht verschiedenen Modultypen, die jeweils sowohl als Einsteck- oder auch als drahtlose Variante erhältlich sind.

Entdecken Sie die LR8450 Module

Datenlogger Tragbare Datenlogger Stationäre Datenlogger Memory Recorder

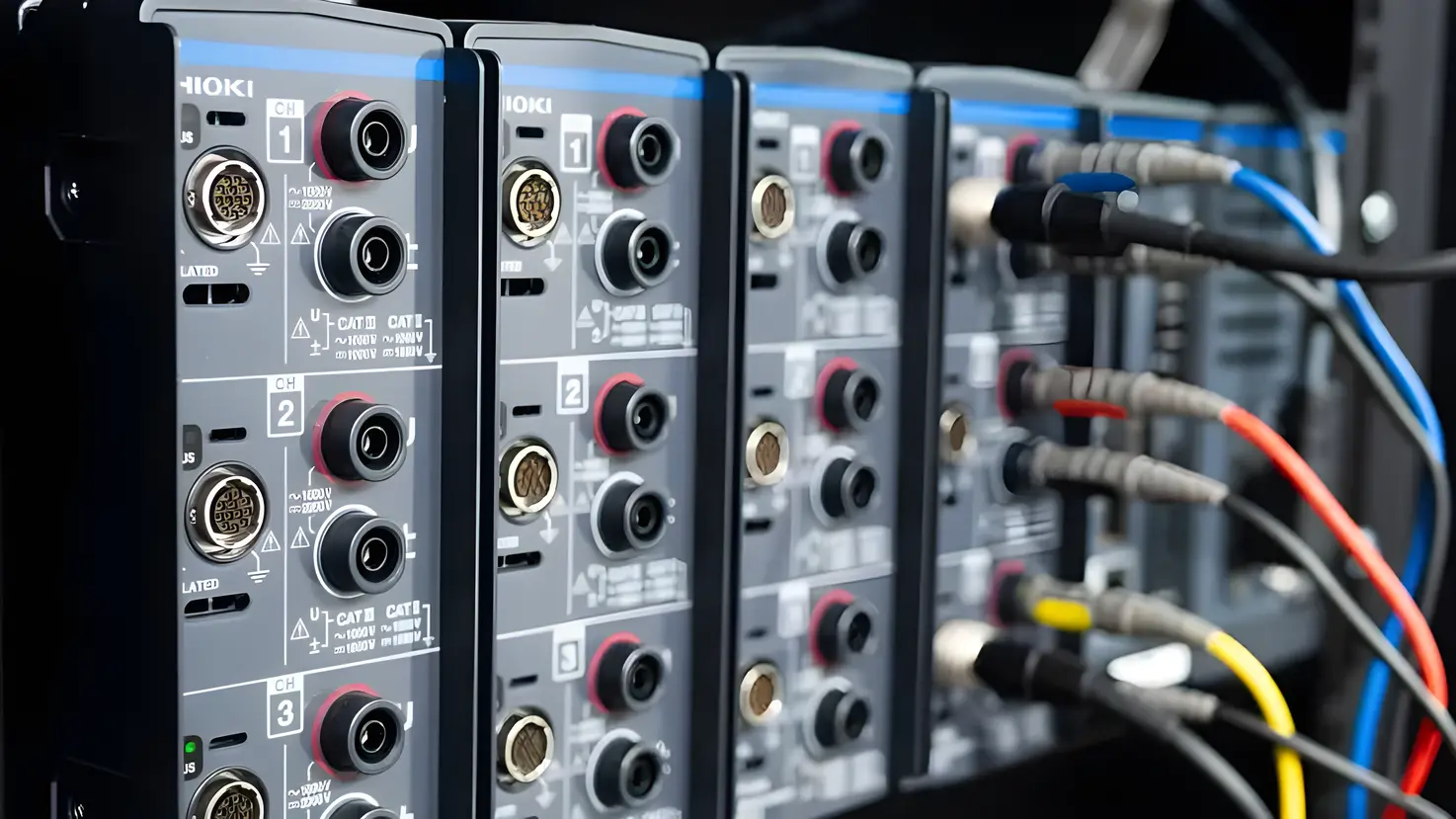

Zentralisierte & Skalierbare DAQ für Spannungs-, Temperatur- und Leistungsmessungen

Die LR810x-Serie ist ein modulares DAQ-System für den Tischbetrieb oder den Einbau in ein 19"-Rack und wurde für anspruchsvolle Messaufgaben mit hoher Kanalanzahl entwickelt. Je nach eingesetzten Messmodulen unterstützt das System sichere Spannungs- und Temperaturmessungen und eignet sich damit ideal für Hochvolt-Batterietests bis 1500 V DC sowie die Überwachung von Temperatur und Spannung mehrerer Zellen gleichzeitig. Darüber hinaus ermöglicht der LR810x mehrkanalige Leistungsmessungen mit einer Genauigkeit von bis zu ±0,07 % für Anwendungen wie die Produktionsprüfung von PV-Wechselrichtern, die Effizienzbewertung von Multi-MPPT-Wechselrichtern und die Validierung elektrischer Antriebe.

Durch die Kombination von Spannungs-, Temperatur- und Leistungsmessungen in einer einzigen zeitsynchronen Plattform liefert der LR810x ein vollständiges Bild des elektrischen und thermischen Systemverhaltens. Dank seiner modularen Architektur kann das System jederzeit vor Ort erweitert werden und wächst flexibel mit steigenden Prüfanforderungen und einer zunehmenden Anzahl an Messkanälen.

	LR8101 Datenlogger	LR8102 Datenlogger
Max. Kanalanzahl	300 Spannung/Temperatur 12 Leistung	3000 Spannung/Temperatur 120 Leistung
Max. Modulanzahl	10 Module für Spannung/Temperatur oder 4 Module für Leistung (pro Gerät)	10 Module für Spannung/Temperatur oder 4 Module für Leistung (pro Gerät)
Synchronisation	NV	Max. 10 Geräte
Max. Aktualisierungsintervall	1 ms
Max. Spannungseingang	2000 VDC, 1500 VAC
Kommunikation / Datentransfer	LAN (FTP)	LAN (UDP), CAN FD-Ausgang

LR8101

HIOKI LR8101 - Modularer Mehrkanal-Datenlogger für Systemintegration

Haupteinheit für Systemintegrationsanwendungen, modulares System, max. 300 Spannungs-/Temperatur- oder 12 Leistungskanäle, für Hochspannungs-/Hochstromanwendungen, max. Aktualisierungsintervall 5 ms, für 19"-Racksysteme

2.168,00 €

Zum Produkt

LR8102

HIOKI LR8102 - Modularer Mehrkanal-Datenlogger für Systemintegration, opt. sync, UDP, CAN

Haupteinheit für Systemintegrationsanwendungen, modulares System, max. 3000 Spannungs-/Temperatur- oder 120 Leistungskanäle, für Hochspannungs-/Hochstromanwendungen, Echtzeit-Datenübertragung über UDP, max. Aktualisierungsintervall 5 ms, für 19"-Racksysteme

Drei Modultypen für flexible Messkonfigurationen

Passen Sie die LR810x-Serie mit Module für die Erfassung von Spannung, Temperatur und Leistung an Ihre Messaufgabe an. Kombinieren Sie unterschiedliche Modultypen in einem System und schaffen Sie eine skalierbare DAQ-Lösung für Batterietests, Systemvalidierung und automatisierte Produktionsprüfungen.

Datenlogger Memory Recorder Tragbare Memory Recorder Stationäre Memory Recorder

Memory Recorder für die Analyse dynamischer Signale

HIOKI Memory Recorder vereinen die Leistungsfähigkeit eines Oszilloskops mit der Flexibilität modularer DAQ-Systeme für anspruchsvolle Anwendungen in Forschung, Entwicklung und Produktion. Vom portablen und vielseitigen MR8875 über den MR6000 für Hochgeschwindigkeitsmessungen bis hin zum MR8740T für Anwendungen mit hoher Kanalanzahl deckt das Portfolio ein breites Spektrum an Messaufgaben ab – von der Analyse transienter Signale und Leistungselektronik bis hin zu großen, zeitsynchronen Messsystemen für die Produktvalidierung.

Hauptmerkmale

Abtastrate bis zu 200 MS/s
Messung bis 1000 V DC
Präzise zeitsynchrone Signalerfassung
Hohe Bandbreite bis 30 MHz
Integrierte Signalgenerierung
Auflösung bis 24 Bit

Datenlogger Memory Recorder Tragbare Memory Recorder Stationäre Memory Recorder

Tragbarer High-Speed Memory Recorder für kombinierte Messaufgaben

Der HIOKI MR8875 ist ein modularer Speicherrekorder für die zeitsynchrone Erfassung elektrischer und physikalischer Messgrößen in Forschung, Entwicklung und Validierung. Mit bis zu 16 isolierten oder 60 multiplexierten Analogkanälen, einer Abtastrate von bis zu 500 kS/s und Direkteingängen bis 1000 V erfasst er Spannung, Strom, Temperatur, Dehnung, CAN-Signale und weitere Messgrößen in einem einzigen System. Dank seines flexiblen Modulsystems und des portablen Designs können Messungen direkt am Prüfling (DUT) durchgeführt werden. Damit eignet sich der MR8875 ideal für die Fahrzeugentwicklung, Tests von EV-Batterien und Invertern, Leistungselektronik, die Bewertung industrieller Anlagen sowie Langzeit- und Dauerlauftests.

	MR8875 Memory Recorder auf einem Blick
Messparameter	DC/AC Spannung, Strom, Temperatur (Thermoelemente), Dehnung, CAN Signale
Anzahl Modulsteckplätze / Max. Kanäle	4 / 16 isolierte oder 60 multiplexierte
Max. Abtastrate	500 kS/s
Bandbreite	DC bis 100 kHz
Max. Auflösung	16 Bit
Max. Spannungseingang	1000 VDC / 700 VAC mit MR8905
Speicherkapazität	32 MWords (intern), SD-Karte, USB, PC
Stromversorgung	AC Adapter, DC Kabel, Akku

MR8875

HIOKI MR8875 - Tragbarer, modularer Memory Recorder, 500 kS/s, 16 isolierte Kanäle, 1000 V Direkteingang, Touchscreen

Tragbarer, modularer Memory Recorder mit bis zu 16 isolierten oder 60 multiplexen Analogkanälen, 8 Logik- und 2 Impulskanälen, 500 kS/s Abtastrate, Direkteingang bis 1000 V DC, Touchscreen, AC/DC-Stromversorgung oder Akkubetrieb

4.998,00 €

Zum Produkt

Konfigurieren Sie den MR8875 mit einer Vielzahl steckbarer Messmodule passend zu Ihrer Messaufgabe. Ob EV-Batterien, Inverter, industrielle Anlagen oder Sensoren – das modulare System ermöglicht die zeitsynchrone Erfassung unterschiedlichster elektrischer und physikalischer Messgrößen in einem einzigen Memory Recorder.

MR8901

HIOKI MR8901 - 4-Kanal Modul für Spannung für MR8875, 500 kS/s, 150 V DC

Die MR8901 Analog Unit ist ein 4-Kanal-Spannungseingangsmodul für den Speicherrekorder MR8875. Sie ermöglicht Spannungsmessungen mit simultaner Abtastung über alle Kanäle. Das Modul verfügt über vier isolierte BNC-Eingänge mit einem Eingangswiderstand von 1 MΩ und einer Eingangskapazität von 10 pF. Es unterstützt Messbereiche von 5 mV bis 10 V/div mit 11 wählbaren Bereichen. Die simultane Abtastung mit bis zu 500 kS/s über alle Kanäle ermöglicht die Erfassung von transienten und dynamischen Signalen. Die Frequenzcharakteristik reicht von DC bis 100 kHz (–3 dB). Die maximal zulässige Eingangsspannung beträgt 150 V DC, die maximal zulässige Spannung gegen Erde 100 V AC/DC. Typische Anwendungen umfassen Transientenanalyse, Aufzeichnung von Schaltverläufen, Messung dynamischer Signale sowie Mehrkanal-Signalerfassung in Labor- und Industrieumgebungen. Technische Spezifikationen Anzahl der Kanäle: 4 (Spannungsmessung) Eingangsbuchsen: isolierte BNC, 1 MΩ, 10 pFMessbereich: 5 mV bis 10 V/div (11 Bereiche)Abtastrate: 500 kS/s (simultan über alle Kanäle)Frequenzcharakteristik: DC bis 100 kHz (–3 dB) Maximale Eingangsspannung: 150 V DC Maximal zulässige Spannung gegen Erde: 100 V AC/DC Tiefpassfilter: 5 / 50 / 500 Hz, 5 kHz, AUS Eingangskopplung: DC, GND Genauigkeit: ±0,5 % vom Endwert

1.558,00 €

Zum Produkt

MR8902

HIOKI MR8902 - 15-Kanal Modul für Spannung/Temp. für MR8875, 10 ms

Die MR8902 Voltage/Temp Unit ist ein 15-Kanal-Spannungs- und Thermoelement-Eingangsmodul für den Speicherrekorder MR8875, das für stabile Mehrpunktmessungen von DC-Signalen und Temperaturen in anspruchsvollen industriellen Umgebungen ausgelegt ist. Jeder der 15 Kanäle kann individuell für Spannungs- oder Thermoelementmessung konfiguriert werden. Mit 16-Bit-A/D-Wandlung und Messbereichen von 500 µV/div bis 5 V/div ermöglicht das Modul die präzise Erfassung von Signalen mit geringer Amplitude über einen weiten Messbereich. Die simultane Kanalabtastung unterstützt eine synchronisierte Mehrpunktüberwachung mit Aktualisierungsraten bis zu 10 ms. Das Modul unterstützt Thermoelementtypen K, J, E, T, N, R, S, B und W mit wählbarer interner oder externer Vergleichsstellenkompensation. Die interne Kompensationsgenauigkeit beträgt ±0,5 °C (zusätzlich zur Messgenauigkeit). Eine Drahtbrucherkennung für Thermoelemente ist integriert und schaltbar.Eine hohe Störfestigkeit ermöglicht den zuverlässigen Einsatz in elektrisch anspruchsvollen Umgebungen, mit einer Gleichtaktunterdrückung von bis zu 140 dB (mit digitalem Filter) und einer Gegentaktunterdrückung von ≥50 dB. Ein wählbarer digitaler Filter (50 Hz oder 60 Hz) verbessert die Messstabilität bei Netzfrequenzstörungen. Das Modul ist für eine maximale Eingangsspannung von 100 V DC ausgelegt und erfüllt die Messkategorie II (800 V Transientenüberspannung), wodurch es für kontrollierte industrielle Messkreise geeignet ist. Typische Anwendungen umfassen Mehrkanal-Temperaturprofilierung, Umwelt- und thermische Validierungstests, industrielle DC-Signalüberwachung sowie Langzeitaufzeichnungen in Labor- und Feldeinsätzen. Technische SpezifikationenKanäle: 15 (Spannung / Thermoelement)Messgrößen: Spannung, Temperatur (Thermoelement); Typen K, J, E, T, N, R, S, B, WRe5-26Messbereich / Auflösung: 500 µV bis 5 V/div, 16 Bit A/D Eingang: Push-Terminal, 1 MΩ Aktualisierung: 10 ms, 20 ms, 500 ms, 2 sFilter: Digitalfilter 50 Hz, 60 Hz, AUS Genauigkeit: ±0,1 % f.s. Spannungsgrenzen: 100 V DC Eingang, 100 V AC/DC gegen Erde

1.738,00 €

Zum Produkt

MR8903

HIOKI MR8903 - 4-Kanal Modul für Dehnmessstreifen für MR8875, 200 kS/s

Die MR8903 Strain Unit ist ein 4-Kanal Dehnungs- und Niederspannungs-Eingangsmodul für den Speicherrekorder MR8875. Sie ermöglicht Dehnungs- und Spannungsmessungen mit konfigurierbaren Eingängen je Kanal. Jeder Kanal kann für Dehnungsmessstreifen- oder Niederspannungsmessung konfiguriert werden. Das Modul verwendet eine 16-Bit-A/D-Wandlung und unterstützt eine simultane Abtastung über alle Kanäle mit bis zu 200 kS/s. Der Frequenzbereich reicht von DC bis 20 kHz. Die Dehnungsmessfunktion unterstützt Brückensensoren von 120 Ω bis 1 kΩ bei einer Brückenspeisespannung von 2 V. Die Messbereiche liegen zwischen 20 µε/div und 1000 µε/div. Wählbare Tiefpassfilter (5 Hz, 10 Hz, 100 Hz, 1 kHz, AUS) stehen zur Verfügung. Die maximal zulässige Spannung zwischen Eingangsklemmen und Erde beträgt 30 V AC rms bzw. 60 V DC. Die maximal zulässige Brückeneingangsspannung beträgt 10 V DC. Typische Anwendungen umfassen Dehnungsmessung, Schwingungsanalyse und Mehrkanal-Datenerfassung in Labor- und Industrieumgebungen. Technische SpezifikationenKanäle: 4 (Dehnung/Spannung je Kanal wählbar, Auto-Balance ±10000 με) Eingang: ≥1 MΩ, Brücke 120 Ω bis 1 kΩ, Speisung 2 V ±0,05 VMessbereiche: 20–1000 με/div (Dehnung), 50–1000 μV/div (Spannung) Genauigkeit: ±0,5 % v. MW (bereichsabhängig, inkl. Offset) Abtastrate / Auflösung: 200 kS/s simultan, 16 Bit (1/1250)Frequenzbereich: DC bis 20 kHz (+1/−3 dB)Tiefpassfilter: 5, 10, 100 Hz, 1 kHz, AUS Maximale Spannung: 10 V DC Eingang, 30 V AC rms / 60 V DC gegen Erde

3.568,00 €

Zum Produkt

MR8904

HIOKI MR8904 - 2-Port CAN-Modul für MR8875

Die MR8904 CAN Unit ist ein 2-Port-CAN-Interface-Modul für den Speicherrekorder MR8875. Sie ermöglicht die Erfassung und Ausgabe von CAN-Kommunikationssignalen. Das Modul unterstützt CAN-Kommunikation gemäß ISO 11898 und SAE J2411. Jeder Port kann für High-Speed-CAN, Low-Speed-CAN oder Single-Wire-CAN konfiguriert werden. CAN-Nachrichten können empfangen und gesendet werden, wobei die ACK-Funktion konfigurierbar ist.Empfangene CAN-Signale können zur Aufzeichnung in analoge oder logische Kanäle umgesetzt werden. Es können bis zu 15 analoge Kanäle (16-Bit-äquivalent) und 16 Logikkanäle ausgegeben werden. Die Kanalzuordnung erfolgt abhängig von der Bitbreite des Signals. Das Modul bietet eine ID-Trigger-Funktion und erzeugt ein Pulssignal bei Empfang einer definierten CAN-ID. Die Reaktionszeit beträgt ≤200 μs nach vollständigem Empfang der Nachricht. Typische Anwendungen umfassen CAN-Bus-Monitoring, Signalanalyse sowie die synchronisierte Aufzeichnung von Kommunikationsdaten in Labor- und Industrieumgebungen.Technische Spezifikationen CAN-Ports: 2 (D-Sub, 9-polig) Standards: ISO 11898 (CAN 2.0b), ISO 11898-1/-2/-3, SAE J2411 Schnittstelle: High-Speed CAN, Low-Speed CAN, Single-Wire CAN (je Port wählbar)Baudrate: 50 kbps bis 1 Mbps (High-Speed), 10 kbps bis 125 kbps (Low-Speed), 10 kbps bis 83,3 kbps (Single-Wire)Signalausgabe: bis zu 15 analoge Kanäle (16-Bit-äquivalent), 16 Logikkanäle Signalabbildung: 1 bis 32-Bit-Signale (kanalabhängig) ID-Trigger: Pulsausgabe auf LogikkanalReaktionszeit: ≤200 μsAbschlusswiderstand: 120 Ω ±10 %, schaltbar ACK-Steuerung: EIN/AUS

2.388,00 €

Zum Produkt

MR8905

HIOKI MR8905 - 2-Kanal Modul für Spannung MR8875, 500 kS/s, 1000 V DC

Die MR8905 Analog Unit ist ein 2-Kanal Hochspannungs-Eingangsmodul für den Speicherrekorder MR8875 und ermöglicht die direkte Messung erhöhter DC- und AC-Spannungen in industriellen und entwicklungsnahen Anwendungen. Jeder Kanal unterstützt die Messung von Momentanwerten sowie AC-RMS-Werten und erlaubt damit die flexible Analyse stationärer und zeitlich veränderlicher Spannungssignale. Mit Messbereichen von 10 V bis 1000 V Endwert können in vielen Anwendungen Hochspannungspunkte direkt angeschlossen werden, ohne dass externe Differenzialtastköpfe erforderlich sind. Die Eingangsstufe ist mit hoher Eingangsimpedanz und robuster Isolation ausgeführt und unterstützt die sichere Integration in leistungselektronische Systeme. Die maximale Bemessungsspannung gegen Erde beträgt CAT II 1000 V AC/DC bzw. CAT III 600 V AC/DC und ermöglicht den Einsatz in kontrollierten industriellen Messstromkreisen und Leistungselektronikplattformen.Die simultane Abtastung beider Kanäle erlaubt die synchronisierte Überwachung mehrphasiger Systeme oder von Ein- und Ausgangsstufen von Umrichtern und Invertern. Das Modul eignet sich für die Bewertung von Schaltnetzteilen, Motorantrieben, industriellen Energieverteilungssystemen sowie die Validierung von Hochspannungs-Subsystemen. Typische Anwendungen sind die Entwicklung von Invertern und Konvertern, Validierung von Motorsteuerungen, Überwachung industrieller Energieversorgungen, RMS-Spannungsbewertung sowie Hochspannungs-Wellenformanalyse im Labor- und Feldeinsatz.

1.558,00 €

Zum Produkt

Datenlogger Memory Recorder Tragbare Memory Recorder Stationäre Memory Recorder

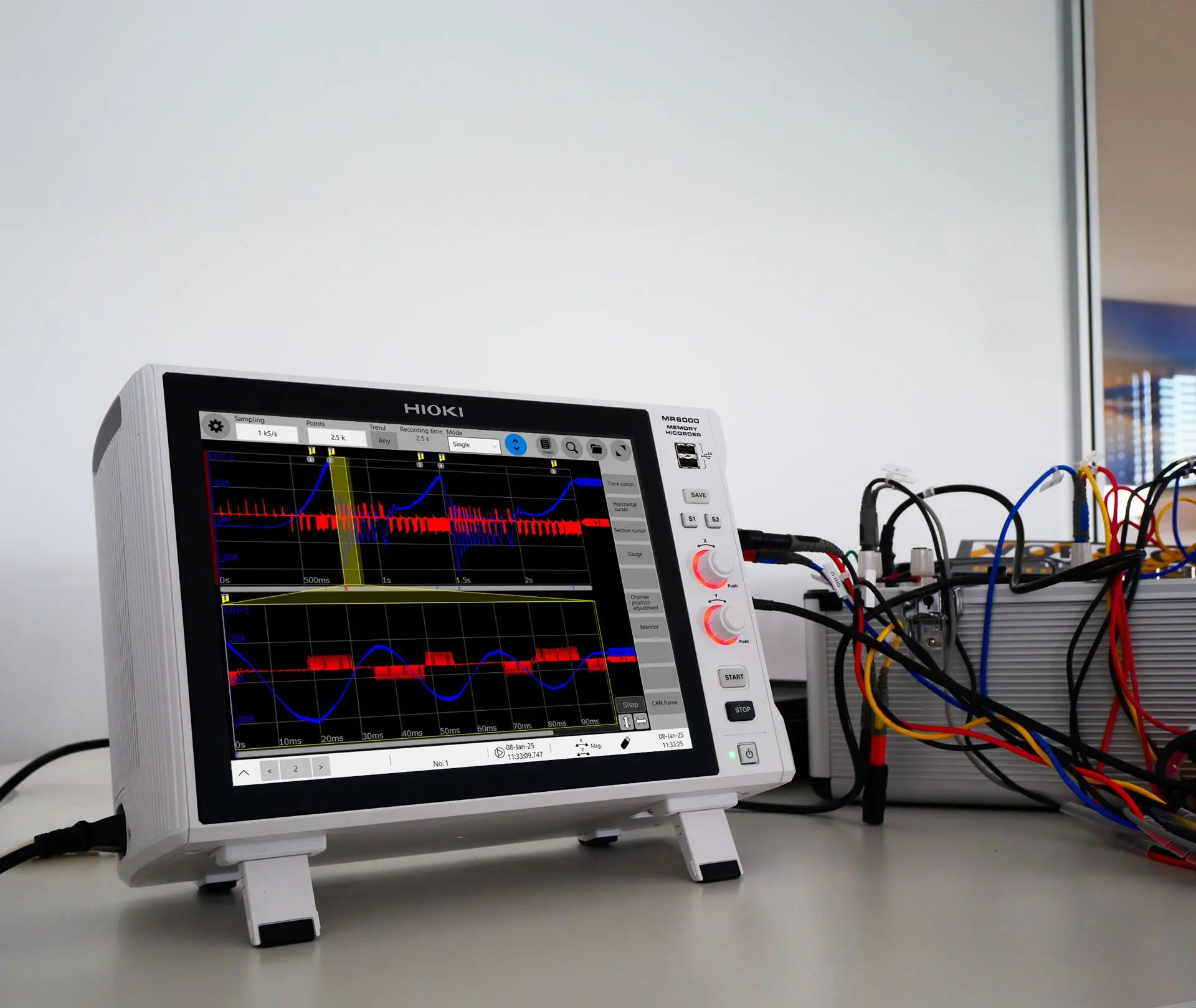

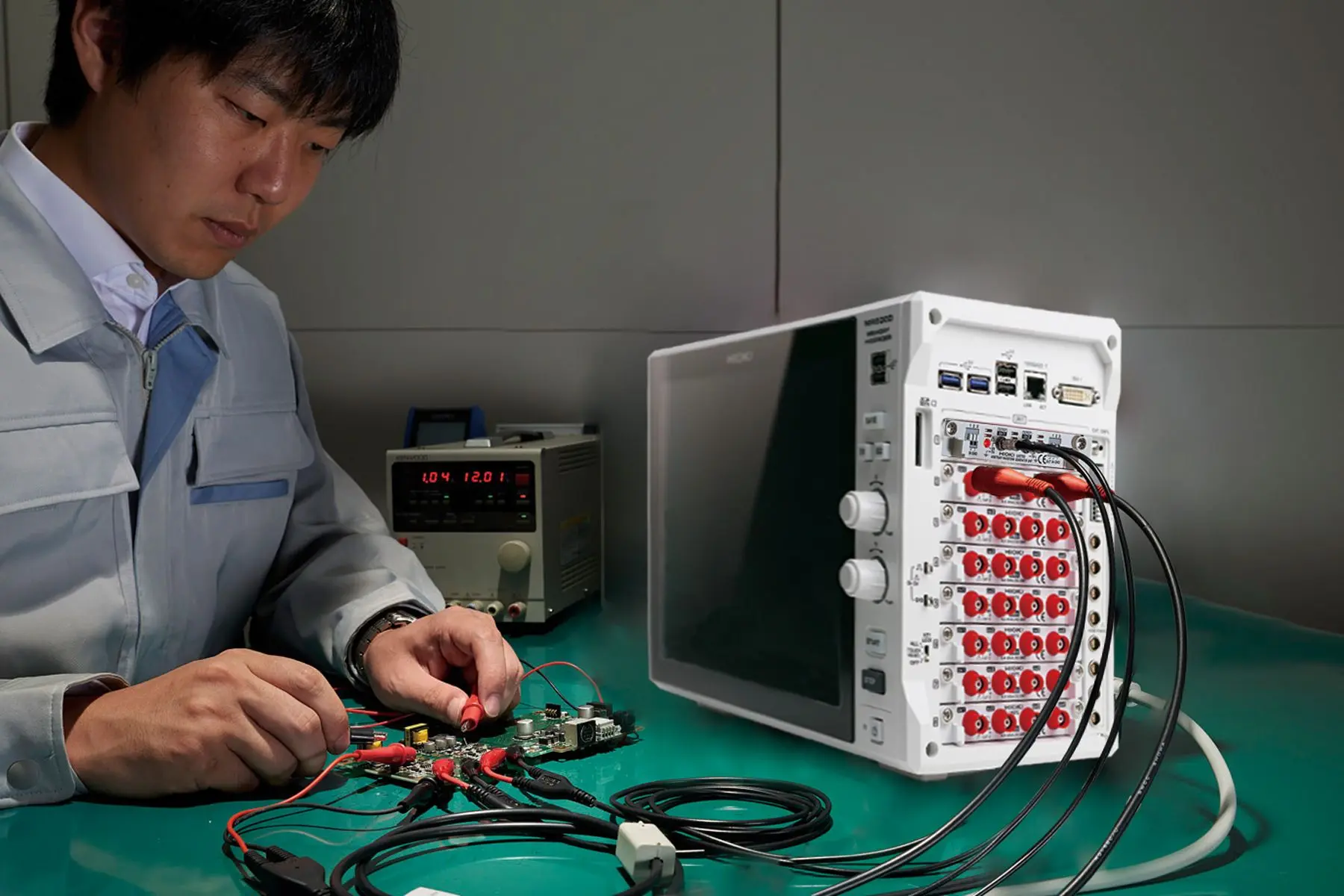

High-Speed Memory Recorder für anspruchsvolle Transientenanalysen

Die High-Speed Memory Recorder von HIOKI wurden für die hochauflösende Erfassung elektrischer und physikalischer Messgrößen in anspruchsvollen Anwendungen der Forschung, Entwicklung und Validierung entwickelt. Der MR6000 bietet mit Abtastraten von bis zu 200 MS/s und leistungsstarken integrierten Analysefunktionen maximale Performance für die detaillierte Analyse schneller und transienter Signale. Der MR8740T hingegen ist für Anwendungen mit hoher Kanalanzahl ausgelegt und kann flexibel als Tischgerät oder integriert in einem Standard-19"-Rack eingesetzt werden.

	MR6000 Memory Recorder	MR8740T Memory Recorder
Messparameter	DC/AC Spannung, Strom, Dehnung, Vibration, Ladung, Druck, Beschleunigung, Drehzahl, Weg, Drehmoment, Netzfrequenz, Zähler, Tastverhältnis, Impulsbreite, Logik, Temperatur	DC/AC Spannung, Strom, Dehnung, Vibration, Ladung, Druck, Beschleunigung, Drehzahl, Weg, Drehmoment, Netzfrequenz, Zähler, Tastverhältnis, Impulsbreite, Logik, Temperatur
Signalgenerierung	DC, Sinus-, Rechteck-, Impuls-, Dreieck-, Rampenwelle, Signalmuster, Impuls, Logik, Open Collector-Ausgang	DC, Sinus-, Rechteck-, Impuls-, Dreieck-, Rampenwelle, Signalmuster, Impuls, Logik, Open Collector-Ausgang, DC Spannung, DC Strom, Widerstand, AC Spannung
Max. Kanalanzahl	32	108
Max. Abtastrate	200 MS/s	20 MS/s
Bandbreite	DC bis 30 MHz	DC bis 5 MHz
Max. Auflösung	24 Bit	24 Bit
Max. Spannungseingang	1000 VDC / 700 VAC	1000 VDC / 700 VAC
Speicherkapazität	512 MWords (intern) 1 TB SSD, SD-Karte, USB, PC	1 GWords (intern) 480 GB SSD, SD-Karte, USB, PC
Weitere Funktionen	Echtzeitdatenspeicherung, Dual Sampling, Echtzeitwellenformberechnung	Echtzeitdatenspeicherung
Module	MR6000 Module	MR8740T Module

MR6000

HIOKI MR6000 - Modularer 32-Kanal Speicherrekorder, 200 MS/s, 1000 V Direkteingang, Touchscreen

Modularer Speicherrekorder mit bis zu 32 Kanälen, max. Abtastrate 200 MS/s, max. 1000 VDC isolierter Direkteingang, bis zu 1 TB Speicher mit SSD-Option, intuitive Benutzeroberfläche, Touchscreen, Echtzeit-Berechnung und Echtzeit-Speicherung

MR8740-50

MR8740T - Modularer Memory Recorder mit 108 Kanälen, integriertem PC und Echtzeitaufzeichnung

Modularer Memory Recorder mit 27 frei konfigurierbaren Modulsteckplätzen für bis zu 108 galvanisch getrennte Analogkanäle, integriertem Windows-PC, bis zu 20 MS/s, Echtzeitaufzeichnung auf 480-GB-SSD oder externen PC, Direkteingang bis 1000 VDC/ 700 VAC

Mehr über Datenakquise erfahren

Immer im Takt: Die optimale Abtastrate für Ihre Datenerfassung

Die Abtastrate ist der Herzschlag eines Datenerfassungssystems...

Mehr im Blog lesen

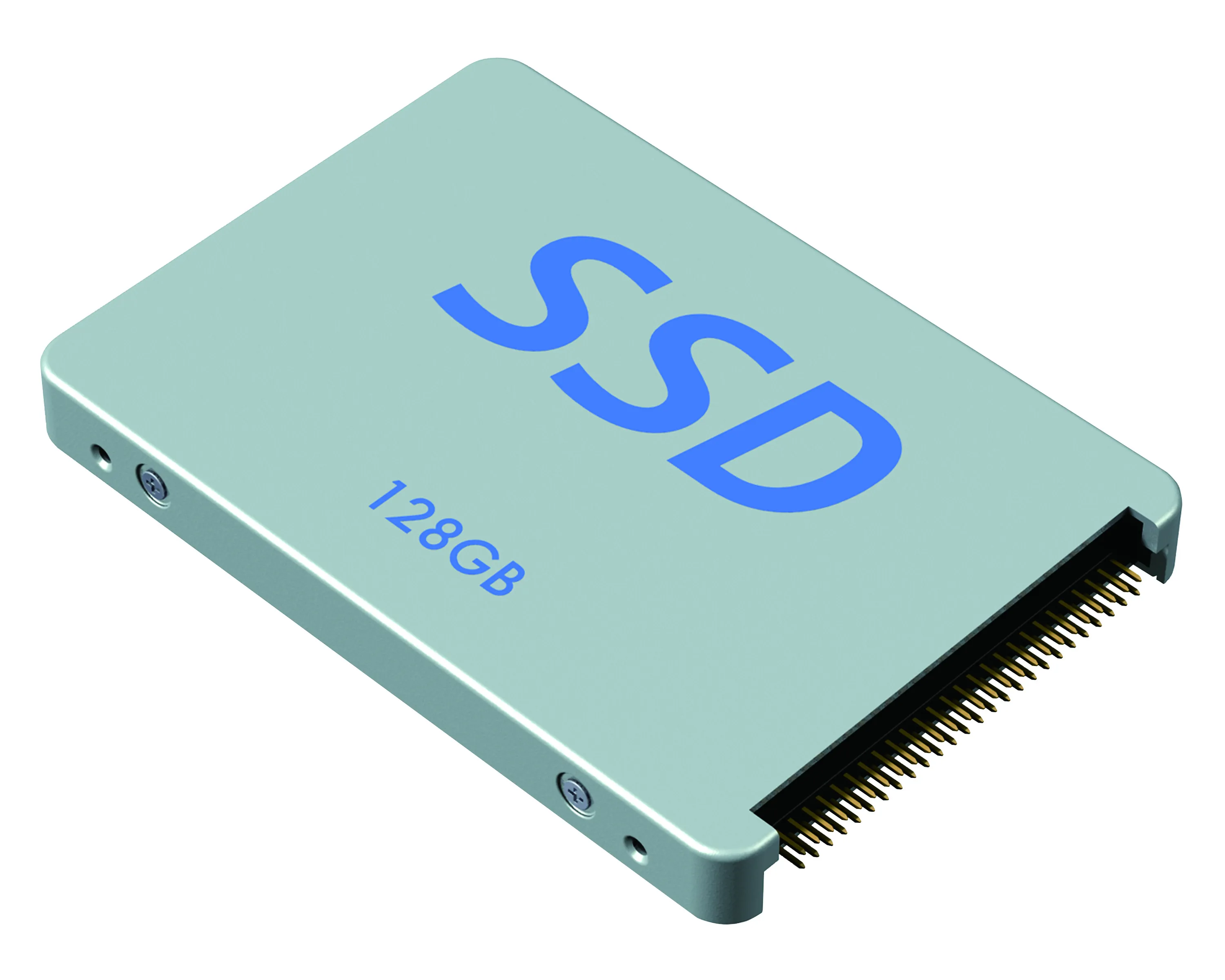

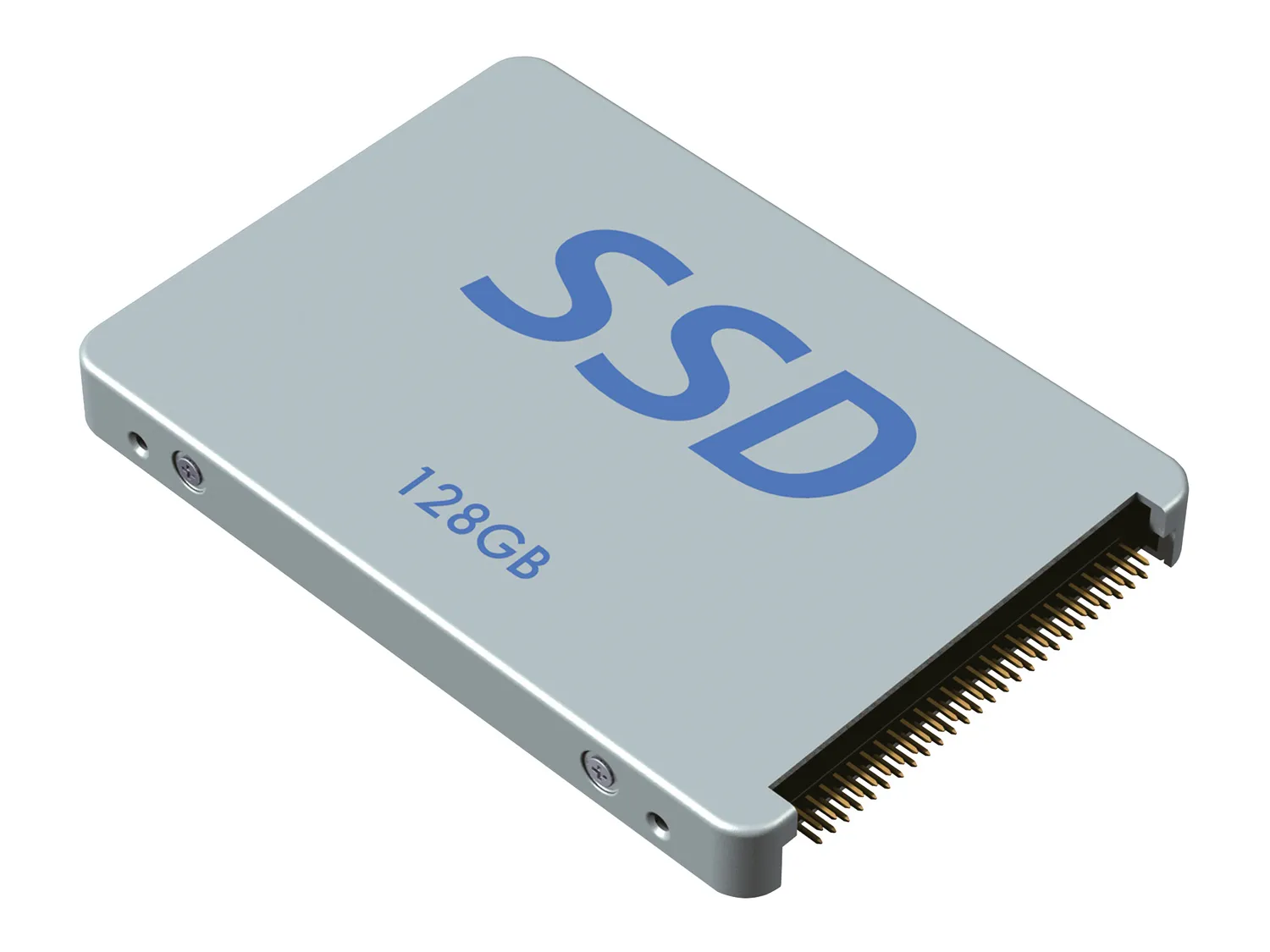

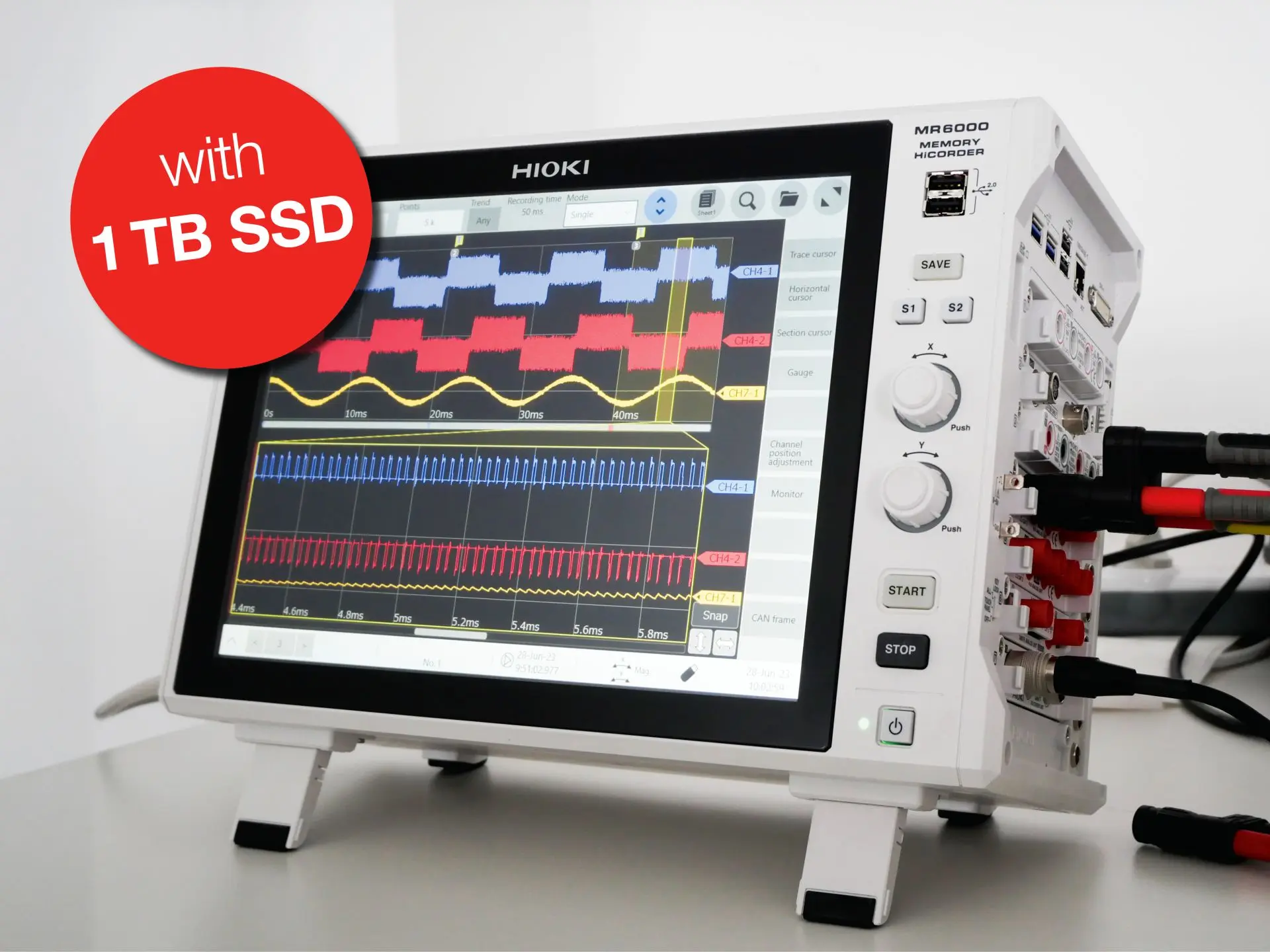

Mehr Kapazität für längere Aufzeichnungen – HIOKI MR6000 Speicherrekorder mit neuer 1 TB SSD.

Mit der zunehmenden Komplexität von Elektronik und elektrischen Systemen...

Mehr im Blog lesen

Effizientere Tests mit kombinierter Signalaufzeichnung und -simulation.

Zur Prüfung und Validierung moderner elektronischer Systeme...

Mehr im Blog lesen

Bessere Prüfergebnisse durch präzise Datenakquise

Unabhängig davon, in welcher Phase des Produktentwicklungsprozesses Sie sich befinden – HIOKI bietet die passende Lösung zur Datenakquise für Ihre Messaufgabe. Von der Entwicklung einzelner Komponenten über die Validierung und Produktionsprüfung bis hin zur Fehleranalyse liefern zuverlässige Messdaten die Grundlage für fundierte Analysen, schnellere Entscheidungen und eine höhere Produktqualität.

Möchten Sie mehr erfahren? Kontaktieren Sie uns
