HIOKI CM4001-90 - AC-Leckstromzange mit Bluetooth, 600 A
AC-Leckstromzange mit Bluetooth-Kommunikation für Leck- und Laststrommessungen von
600 µA bis 600 A, maximaler Leiterdurchmesser 24 mm, True RMS, 50/60 Hz-Filter,
Grenzwertalarm, CAT III 300 V
Regulärer Preis:
528,00 €
Inhalt:
1 Stück
Versandkosten : 9,90 € (Standard)
Ab Lager in Deutschland
Auch auf Lager bei:
- Schnelle Lieferung in Europa
- EU-Geschäftsrechnungen
528,00 €
HIOKI CM4001-90 - AC-Leckstromzange mit Bluetooth, 600 A
Produktnummer:
CM4001-90
Lagerbestand:
2
GTIN/EAN:
4536036013692
Beschreibung
Produktinformationen HIOKI CM4001-90 - AC-Leckstromzange mit Bluetooth, 600 A
Technische Eckdaten
- Leckstrommessung von 600 µA bis 600 A
- Schmale Zangenbacken, max. Leiterdurchmesser 24 mm
- 50/60 Hz-Filter für stabile Leckstrommessungen
- Grenzwertalarm zur schnellen Fehlererkennung
- Bluetooth-Kommunikation
Typische Anwendungen
- Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) und FehlerstromSchutzschaltern (GFCIs)
- Lokalisierung von Isolationsfehlern und Erdableitungen
- Messungen in Verteilungen und Schaltschränken mit wenig Platz
- Kontrolle von Lastströmen und Lastverteilung
- Vergleichsmessungen von Leckströmen in mehreren Stromkreisen
| Merkmal | CM4001 CM4001-90 |
CM4002 CM4002-90 |
CM4003 CM4003-90 |
|---|---|---|---|
| Ausgelegt für | Enge Verteilungen, Leckstrom und Laststrom |
µA-Leckstromdiagnose, RCD/FI-Fehler |
Langzeitüberwachung, sporadische Fehler |
| Kleinster messbarer Strom | 600 µA | 60 µA | |
| AC-Strombereiche | 5 Bereiche: 60 mA bis 600 A |
6 Bereiche: 6 mA bis 200 A |
|
| Max. Leiterdurchmesser | 24 mm | 40 mm | |
| Messausgang | - | RMS und Kurvenform | |
| Messkategorie | CAT III 300 V | CAT IV 300 V CAT III 600 V |
CAT III 300 V |
Detaillierte Produktübersicht

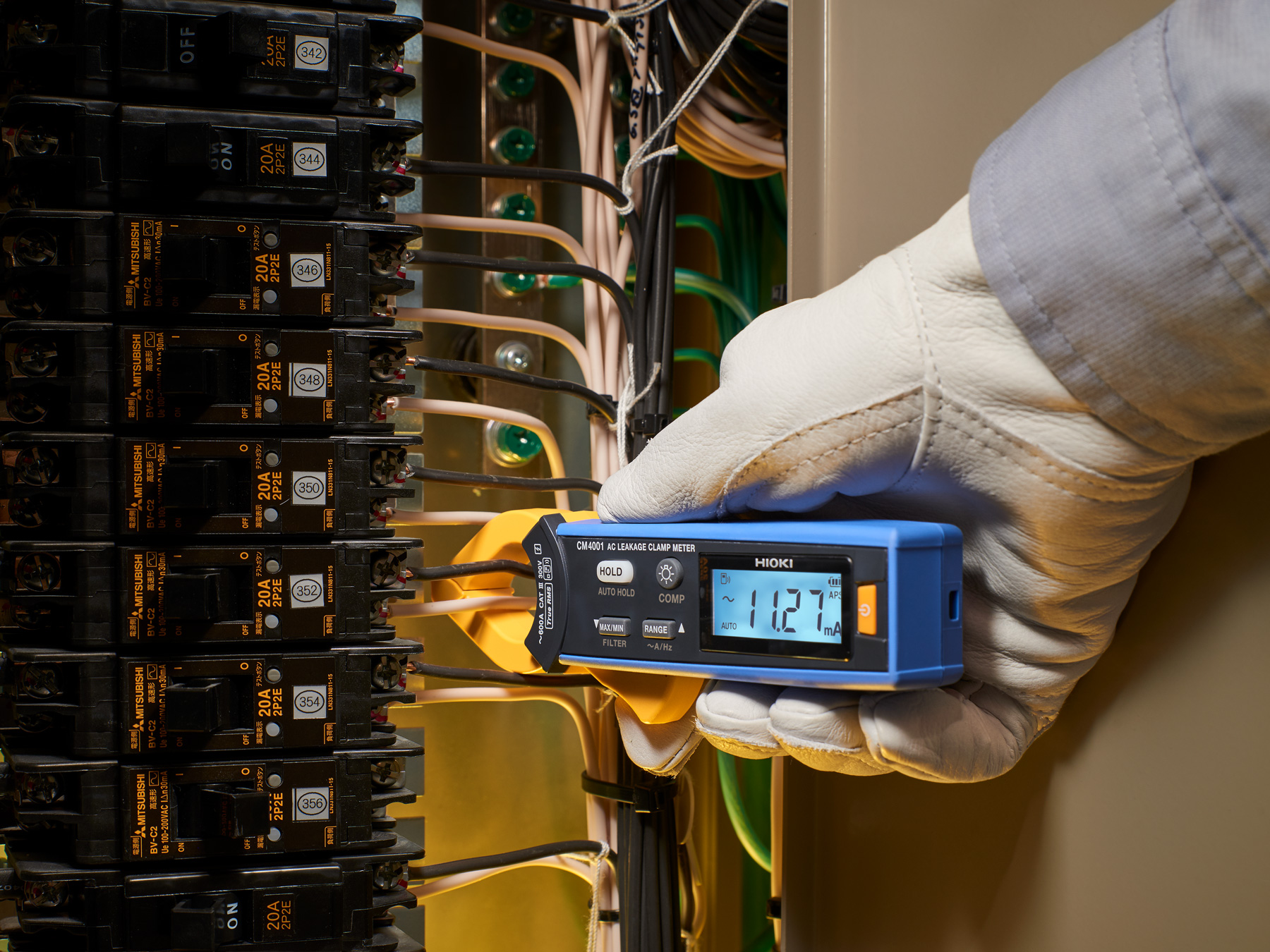

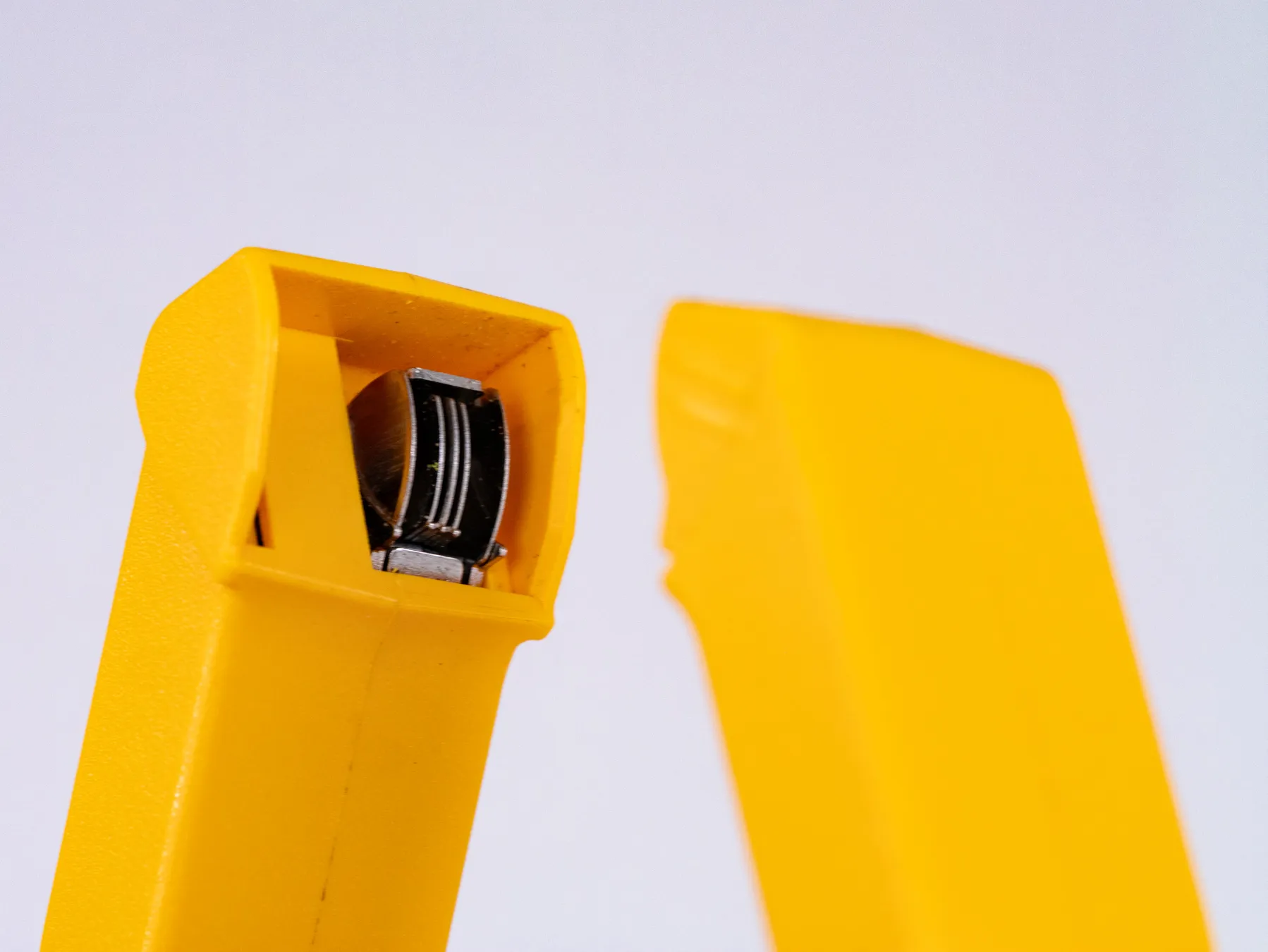

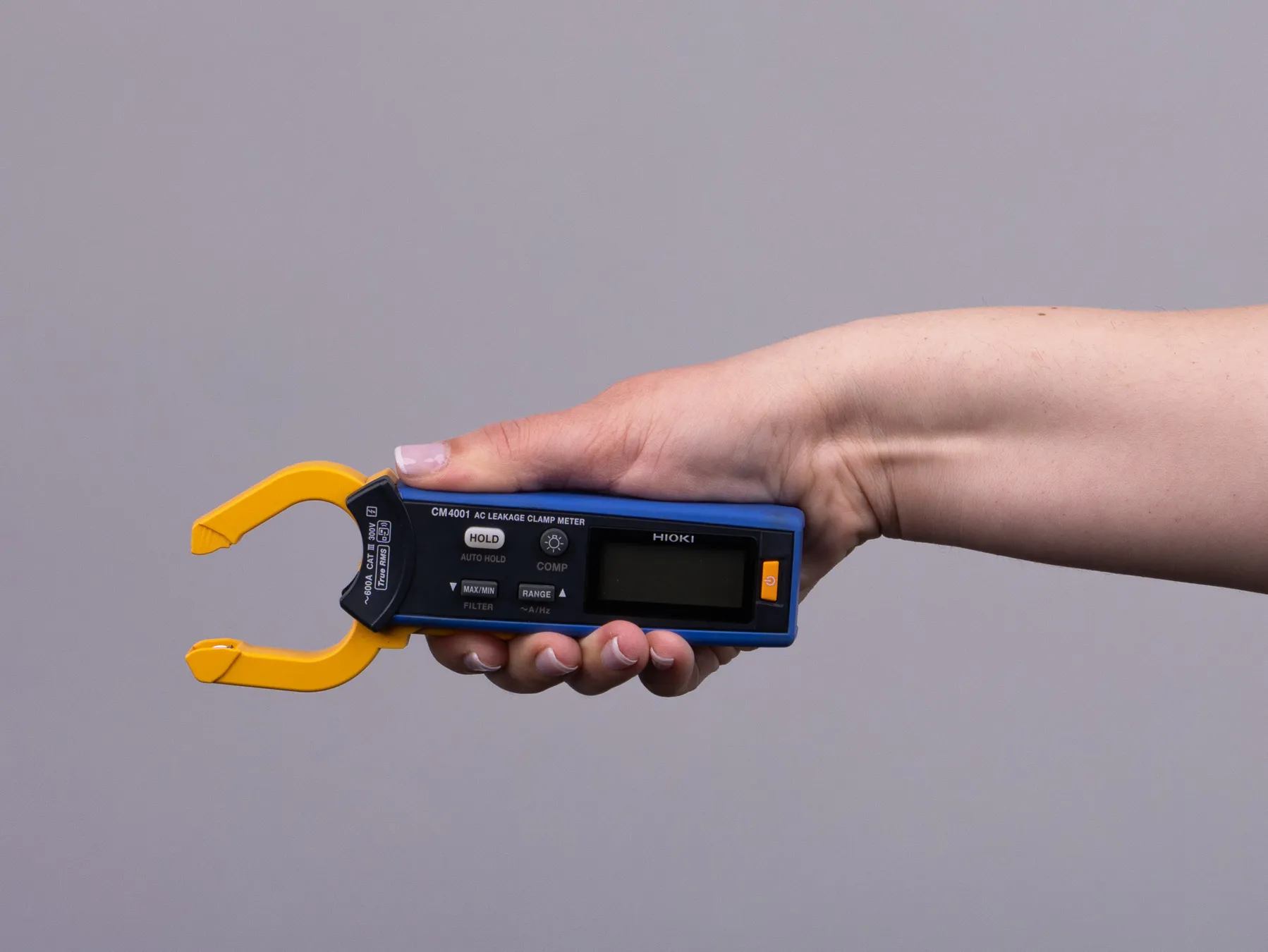

Leckströme in elektrischen Installationen können zu unerwarteten FI-Auslösungen, Isolationsfehlern oder Anlagenabschaltungen führen, deren Ursache oft schwer zu lokalisieren ist. Das HIOKI CM4001-90 kombiniert die AC-Leckstromzange CM4001 mit dem Bluetooth-Adapter Z3210 in einem Set und ermöglicht damit drahtlose Datenübertragung. Das Messgerät erfasst Ströme von 600 µA bis 600 A und eignet sich damit sowohl für sehr kleine Leckströme als auch für höhere Lastströme in elektrischen Installationen. Schmale Zangenbacken mit einer Öffnung von 24 mm ermöglichen Messungen zwischen dicht verlegten Leitern in Schaltschränken und Verteilungen.Perfekt für Leck- und Laststrommessungen
Die Zange erfasst Leckströme sowie Differenz- und Lastströme mit True-RMSMessverfahren. Durch gemeinsames Umfassen aller aktiven Leiter kann der Fehlerstrom eines Stromkreises gemessen und die Funktion von Fehlerstrom-Schutzeinrichtungen (RCD/FI) überprüft werden. Dadurch lassen sich Fehlauslösungen und sporadische Erdfehler schnell eingrenzen. Wird stattdessen ein einzelner Leiter umfasst, kann der Laststrom bestimmt werden, um die Belastung eines Stromkreises zu prüfen und ungewöhnliche Stromaufnahmen angeschlossener Geräte zu erkennen.Die CM4001 verfügt über fünf Messbereiche von 60,00 mA bis 600,0 A AC. Leckströme
können von 600 µA bis 600,0 A gemessen werden und decken damit sowohl kleine
Leckströme als auch hohe Lastströme mit einem einzigen Gerät ab. Die
Frequenzcharakteristik reicht von 40 Hz bis 1 kHz. Ein integrierter Tiefpassfilter unterdrückt
hochfrequente Störanteile und filtert den für RCDs relevanten 50/60-Hz-Leckstrom heraus,
selbst in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen.
Funktionen für Service und Fehlersuche
Das Gerät verfügt über eine Vergleichsfunktion (Comparator), die Grenzwertüberschreitungen über einen akustischen Alarm und eine rote Warnhintergrundbeleuchtung signalisiert. In Verbindung mit dem Z3210 Wireless Adapter können über die Vergleichsfunktion auch Ereignisse mit Grenzwertüberschreitung aufgezeichnet werden. Weitere Funktionen sind Frequenzmessung, Auto Hold, Max/Min/AvgAufzeichnung, Einschaltstrommessung bis 150 ms sowie Spitzenwerterfassung und erleichtern Diagnose- und Prüfarbeiten in elektrischen Installationen.Mit einer Sicherheitsklassifizierung von CAT III 300 V ist das Gerät für Messungen in fest
installierten Anlagen, Verteilungen und Schaltschränken in Wohn-, Gewerbe- und
Industriebereichen vorgesehen. Die kompakte Bauform und die Messfunktionen unterstützen
Service- und Wartungsarbeiten in elektrischen Installationen.
Drahtlose Kommunikation
Da der Z3210 Bluetooth-Adapter im CM4001-90 enthalten ist, steht die drahtlose Kommunikation ohne zusätzliches Zubehör zur Verfügung. Messwerte können an die GENNECT Cross App für iOS und Android übertragen werden, um Leckstrommessungen zu dokumentieren, zu kommentieren und direkt vor Ort Berichte zu erstellen. Die drahtlose Verbindung ermöglicht außerdem die Anzeige der Messwerte in Echtzeit auf einem Smartphone oder Tablet, was besonders hilfreich ist, wenn das Messgerät so positioniert ist, dass das Display nicht direkt sichtbar ist.Der Z3210 unterstützt außerdem den HID-Betrieb, sodass Messwerte direkt in ExcelVorlagen oder andere Anwendungen übernommen werden können. In diesem Modus wird der Adapter vom Betriebssystem als Bluetooth-Tastatur erkannt, was eine einfache
Datenübertragung auf Windows-PCs, Tablets oder Smartphones ermöglicht.
Entwickelt und gefertigt in Japan
HIOKI-Leckstromzangen werden im eigenen Werk in der Präfektur Nagano entwickelt und gefertigt und stehen für hohe Messgenauigkeit, mechanische Präzision und Langlebigkeit im täglichen Einsatz
Lieferumfang
- CM4001 AC-Leckstromzange
- Z3210 Bluetooth-Adapter
- Gerätetasche
- Halteschlaufe
- Bedienungsanleitung
- Sicherheitshinweise
- 1x LR03 (AAA) Alkaline-Batterie
Maße & Verpackungen
| Länge | 160 mm |
|---|---|
| Breite | 37 mm |
| Höhe | 27 mm |
| Gewicht | 0,115 kg |
-
Produktkatalog mit Datenblatt, Zangenmessgerät Serie (Englisch)9,893 KB pdf
-
Produktbroschüre mit Datenblatt, AC Leckstromzange CM4001 (Englisch)1,983 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Englisch)1,444 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Deutsch)1,430 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Französisch)1,537 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Spanisch)1,368 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Italienisch)1,400 KB pdf
