HIOKI Breitband-Stromsonden - seit Jahrzehnten hochgenau
Schnelle Stromverläufe präzise erfassen
-
Breitband-Stromsonden bis 30 A
Für schnelle Stromverlaufsanalysen kleiner bis mittlerer Ströme – von feinen Signaländerungen bis zu transienten Stromspitzen. -
Hochstrom-Oszilloskop-Stromsonden bis 500 A
Fluxgate-basierte Stromsonden für höhere AC/DC-Ströme – mit hoher Bandbreite, kurzen Anstiegszeiten und stabilem Betrieb auch bei hohen Temperaturen.
CT6705 HIOKI AC/DC Fluxgate Stromsonde, 500 A / 15 MHz
HIOKI CT6711 - AC/DC Stromzange, 30 A (3 Bereiche) / 120 MHz
HIOKI CT6701 - AC/DC Stromzange, 5 A / 120 MHz
HIOKI 3276 - AC/DC Stromzange 30 A / 100 MHz
HIOKI CT6700 - AC/DC Stromzange, 5 A / 50 MHz
HIOKI CT6710 - AC/DC Mehrbereichs-Stromzange, 30 A / 50 MHz
HIOKI 3273-50 - AC/DC Stromzange, 30 A / 50 MHz
HIOKI CT6704 - AC/DC Fluxgate Stromsonde, 200 A / 30 MHz

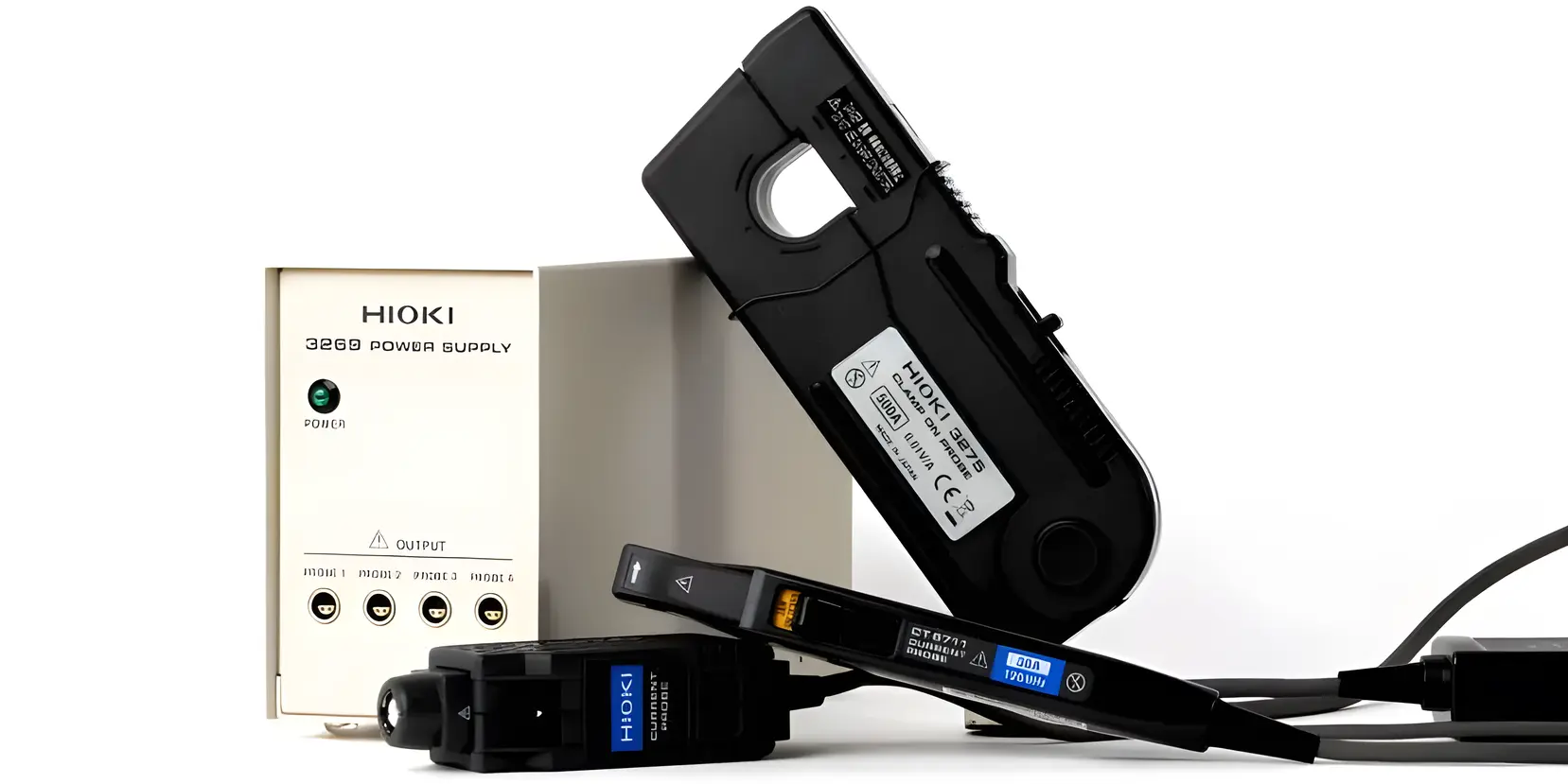

HIOKI 3269 - Netzgerät für Stromzangen, 2500 mA
HIOKI 3272 - Netzgerät für Stromzangen, 600 mA
HIOKI Z5021 - Stromversorgung für Stromzangen und differentielle Tastköpfe, Werksoption für MR6000
HIOKI 3275 - AC/DC Stromzange, 500 A / 2 MHz
Welche Stromsonde passt zu Ihrer Messung
Die wichtigsten Auswahlkriterien bei der Auswahl einer passenden Stromsonde sind vor allem Strombereich, Bandbreite, Anstiegszeit und das Messprinzip. Kurze Anstiegszeiten und ausreichende Bandbreite sind entscheidend für steile Schaltflanken, während der passende Strombereich und hohe Signaltreue die Analyse kleiner Signaländerungen erleichtern. Für Hochstromanwendungen unterstützt Fluxgate-Sensortechnologie stabile Strommessungen.
| Modell | Nennstrom / Bereiche | Bandbreite | Anstiegszeit | Max. Leiter-Ø | Messprinzip | Kompatible Netzteile |
|---|---|---|---|---|---|---|
| CT6711 | 0,5 / 5 / 30 A | DC – 120 MHz | ≤ 2.9 ns | Ø 5 mm | Hall element | 3269 |
| CT6710 | 0,5 / 5 / 30 A | DC – 50 MHz | ≤ 7.0 ns | Ø 5 mm | Hall element | 3269 |
| CT6701 | 5 A | DC – 120 MHz | ≤ 2.9 ns | Ø 5 mm | Hall element | 3269, 3272 |
| CT6700 | 5 A | DC – 50 MHz | ≤ 7.0 ns | Ø 5 mm | Hall element | 3269, 3272 |
| 3276 | 30 A | DC – 100 MHz | ≤ 3.5 ns | Ø 5 mm | Hall element | 3269, 3272 |
| 3273-50 | 30 A | DC – 50 MHz | ≤ 7.0 ns | Ø 5 mm | Hall element | 3269, 3272 |
| CT6704 | 200 A | DC – 30 MHz | ≤ 11.6 ns | Ø 20 mm | Fluxgate | 3269 |
| CT6705 | 500 A | DC – 15 MHz | ≤ 23.3 ns | Ø 20 mm | Fluxgate | 3269 |
Von feinen Signaländerungen bis zu transienten Stromspitzen
HIOKI Hall-Element-Stromsonden bis 30 A sind für präzise AC/DC-Stromverlaufsanalysen mit Bandbreiten bis 120 MHz ausgelegt. Sie erfassen schnelles Schaltverhalten, transiente Ströme und kleine Signaländerungen in Leistungselektronik, Halbleitertests und EV-Antriebsentwicklung.
Mit drei wählbaren Strombereichen – 500 mA, 5 A und 30 A – ermöglichen die Stromzangen CT6711 (120 MHz) und CT6710 (50 MHz) den flexiblen Einsatz in unterschiedlichen Anwendungen, von feinen Stromdetails bis zu größeren transienten Stromspitzen in einer Stromsonde.
Bei 5-A-Stromverlaufsanalysen liefern die Stromzangen CT6701 (120 MHz) und CT6700 (50 MHz) die nötige Bandbreite und Signaltreue für die Bewertung von Halbleiter-Schaltverhalten, Schaltnetzteilen und kleinen Stromsignalen in Forschung und Entwicklung.
Für Messungen bis 30 A eignen sich Stromzangen 3276 (100 MHz) und 3273-50 (50 MHz) zur Erfassung schneller Transienten in Inverter-Schaltungen, Stromrichtern, Industrieelektronik und EV-Antrieben.
| Modell | Nennstrom / Bereiche | Bandbreite | Anstiegszeit | Max. Leiter-Ø | Messprinzip | Kompatible Netzteile |
|---|---|---|---|---|---|---|
| CT6711 | 0,5 / 5 / 30 A | DC – 120 MHz | ≤ 2.9 ns | Ø 5 mm | Hall element | 3269 |
| CT6710 | 0,5 / 5 / 30 A | DC – 50 MHz | ≤ 7.0 ns | Ø 5 mm | Hall element | 3269 |
| CT6701 | 5 A | DC – 120 MHz | ≤ 2.9 ns | Ø 5 mm | Hall element | 3269, 3272 |
| CT6700 | 5 A | DC – 50 MHz | ≤ 7.0 ns | Ø 5 mm | Hall element | 3269, 3272 |
| 3276 | 30 A | DC – 100 MHz | ≤ 3.5 ns | Ø 5 mm | Hall element | 3269, 3272 |
| 3273-50 | 30 A | DC – 50 MHz | ≤ 7.0 ns | Ø 5 mm | Hall element | 3269, 3272 |
Hochstrom-Fluxgate-Stromsonden: CT6705 & CT6704
Die Stromsonden CT6704 und CT6705 sind für die stabile Analyse schneller Hochstromverläufe am Oszilloskop ausgelegt. Dank Fluxgate-Sensortechnologie ermöglichen sie zuverlässige Messungen auch bei dynamischen Hochstromsignalen und wechselnden Umgebungsbedingungen.
CT6704 ist auf schnellere Messungen bis 200 A ausgelegt, während CT6705 Hochstrommessungen bis 500 A abdeckt. Beide eignen sich für anspruchsvolle Leistungselektronik – von Inverter- und Umrichtertests über Tests mit SiC/GaN-basierten Leistungshalbleitern bis zu Hochstrommessungen in Forschung und Entwicklung.
Hauptmerkmale
- AC/DC-Ströme bis 500 A (CT6705) | 200 A (CT6704)
- Frequenzbandbreite: DC bis 15 MHz (CT6705) | DC bis 30 MHz (CT6704)
- Max. Leiterdurchmesser: 20 mm
- Betriebstemperaturbereich: -10 °C bis +50 °C
- Genauigkeit: ±0,5 % rdg. ±1 mV
Schnelle Hochstromsignale präzise und stabil erfassen
Erfahren Sie, wie HIOKI AC/DC Stromsonden CT6704 und CT6705 schnelle Hochstromverläufe zuverlässig am Oszilloskop erfassen. Fluxgate-Sensortechnologie, hohe Bandbreite, stabile Nulllinie und Standard-BNC-Ausgang machen sie ideal für oszilloskopbasierte Strommessungen in moderner Leistungselektronik.
Der Anschluss entscheidet - Zuverlässige Datenübertragung per BNC
Egal für welches Modell Sie sich entscheiden - alle HIOKI Breitbandsensoren verfügen über einen Standard-BNC-Ausgang und lassen sich direkt mit Oszilloskopen und Datenerfassungssystemen verbinden, um präzise und zuverlässige Strommessungen zu ermöglichen.
Der hochohmige Signalausgang unterstützt genaue Stromverlaufsanalysen über einen weiten Frequenzbereich, ohne zusätzliche Signalaufbereitung – universell einsetzbar in unterschiedlichsten Testumgebungen.
Netzteile & Wandler - von mA bis zu hohen A-Bereichen
Optimieren Sie Schalt- und Linearnetzteile, Wechselrichter und Wandler mit hochpräziser Hochgeschwindigkeits-Stromanalyse.
Halbleiterprüfung - von µA bis zu mittleren A-Bereichen
Erfassen Sie präzise Stromverläufe in SCRs, IGBTs, MOSFETs, CMOS und BJTs für maximale Effizienz und Zuverlässigkeit.
Industrie- & Unterhaltungselektronik - von mA bis mehrere zehn Ampere
Gewährleisten sie stabilen Stromfluss und eine zuverlässige Energieversorgung für schnelle elektronische Systeme.
Mobile Kommunikation - von µA bis zu niedrigen A-Bereichen
Analysieren Sie HF-Verstärker, Satellitensysteme und Relaisstations-Stromkreise auf Signalstabilität.
Motorantriebe & Mobilitätssysteme - von A bis mehrere hundert A
Überwachen Sie E-Fahrzeuge, Elektrozüge, Avionik und industrielle Antriebssysteme für präzise Energiesteuerung und maximale Effizienz.
