HIOKI CM4002 - AC-Leckstromzange für µA-Leckströme, 200 A

AC-Leckstromzange für µA-Leckstrommessungen von 60 µA bis 200 A, maximaler Leiterdurchmesser 40 mm, True RMS, 50/60 Hz-Filter, Grenzwertalarm, CAT IV 300 V / CAT III 600 V, Bluetooth optional mit Z3210

618,00 €

Inhalt: 1 Stück

Versandfertig in 21 Tagen

618,00 €

HIOKI CM4002 - AC-Leckstromzange für µA-Leckströme, 200 A

Produktnummer: CM4002

GTIN/EAN: 4536036013265

Länge: 233 mm

Breite: 64 mm

Höhe: 37 mm

Gewicht: 0.4 kg

Produktinformationen HIOKI CM4002 - AC-Leckstromzange für µA-Leckströme, 200 A

Technische Eckdaten

µA-Leckstrommessungen von 60 µA bis 200 A
Max. Leiterdurchmesser 40 mm
50/60 Hz-Filter für stabile Leckstrommessungen
Grenzwertalarm zur Erkennung von Leckströmen
Optionale Bluetooth-Kommunikation über Z3210

Typische Anwendungen

Erkennung von Leckströmen bei Fehlauslösungen von RCD- oder FI-Schutzschaltern
Fehlersuche bei Ableitströmen in elektrischen Installationen
Prüfung elektrischer Installationen gemäß IEC/EN 61557-13
Messung von Summenableitströmen in Stromkreisen mit mehreren Verbrauchern
Leckstrommessungen in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen

Merkmal	CM4001 CM4001-90	CM4002 CM4002-90	CM4003 CM4003-90
Ausgelegt für	Enge Verteilungen, Leckstrom und Laststrom	µA-Leckstromdiagnose, RCD/FI-Fehler	Langzeitüberwachung, sporadische Fehler
Kleinster messbarer Strom	600 µA	60 µA
AC-Strombereiche	5 Bereiche: 60 mA bis 600 A	6 Bereiche: 6 mA bis 200 A
Max. Leiterdurchmesser	24 mm	40 mm
Messausgang	-		RMS und Kurvenform
Messkategorie	CAT III 300 V	CAT IV 300 V CAT III 600 V	CAT III 300 V

Detaillierte Produktübersicht

Leckströme in elektrischen Installationen entstehen durch Verbraucher wie Schaltnetzteile, Filter oder Frequenzumrichter und liegen häufig unterhalb des Messbereichs herkömmlicher Stromzangen, wodurch unklar bleibt, woher genau der Leckstrom kommt. Die HIOKI CM4002 AC-Leckstromzange misst Leckströme ab 60 µA und ermöglicht die Bewertung sehr kleiner Ableitströme in elektrischen Installationen.

Das Gerät verfügt über sechs Messbereiche von 6 mA bis 200 A AC und deckt damit sowohl Leckstrom- als auch Laststrommessungen ab. Leckströme können im Zusammenhang mit dem Auslöseverhalten von Fehlerstrom-Schutzschaltern bewertet werden, während der Differenzstrom dem tatsächlichen Fehlerstrom gegen Erde entspricht und der Laststrom den Strom in einzelnen Leitern angibt.

Bewertung von Leckströmen in elektrischen Installationen

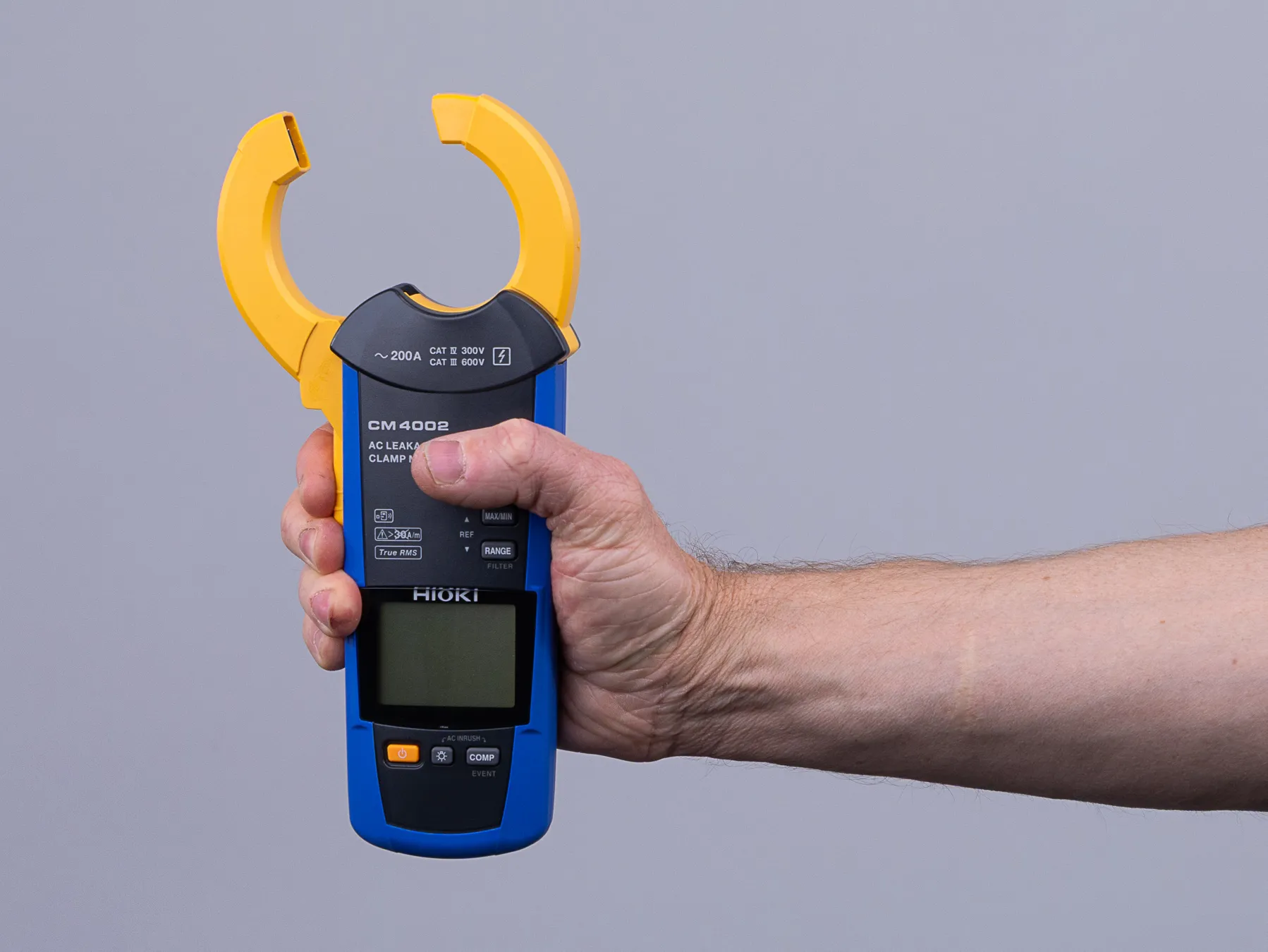

Mit einem maximalen Leiterdurchmesser von 40 mm erfasst die CM4002 auch größere Leiter und mehradrige Kabel in Verteilungen, in denen Leckströme aus mehreren Stromkreisen auftreten. Das Gerät ist für Leckstrommessungen unter Installationsbedingungen gemäß IEC/EN 61557-13 ausgelegt.

Die CM4002 deckt einen Frequenzbereich von 15 Hz bis 2 kHz ab und ermöglicht die Messung höherfrequenter Leckströme, wie sie durch Frequenzumrichter und Schaltnetzteile entstehen. Ein zuschaltbarer 50/60 Hz-Filter unterdrückt diese Anteile und isoliert den für die Auslösung von Fehlerstrom-Schutzschaltern relevanten Leckstrom.

Ein Grenzwertalarm zeigt an, wenn ein definierter Leckstrom überschritten wird, und ermöglicht die Bewertung des Messwerts anhand eines benutzerdefinierten Grenzwerts im Verhältnis zu Auslöseströmen von Fehlerstrom-Schutzschaltern oder installationsspezifischen Grenzwerten.

Zusätzliche Funktionen für elektrische Installationen

Das Display zeigt Strom und Frequenz gleichzeitig an. Es ist hintergrundbeleuchtet und ermöglicht Messungen in schlecht beleuchteten Umgebungen. Weitere Funktionen umfassen Auto Hold, Max/Min/Avg-Aufzeichnung, Einschaltstrommessung sowie die Erfassung von Spitzenwerten zur Analyse kurzzeitiger Stromspitzen.

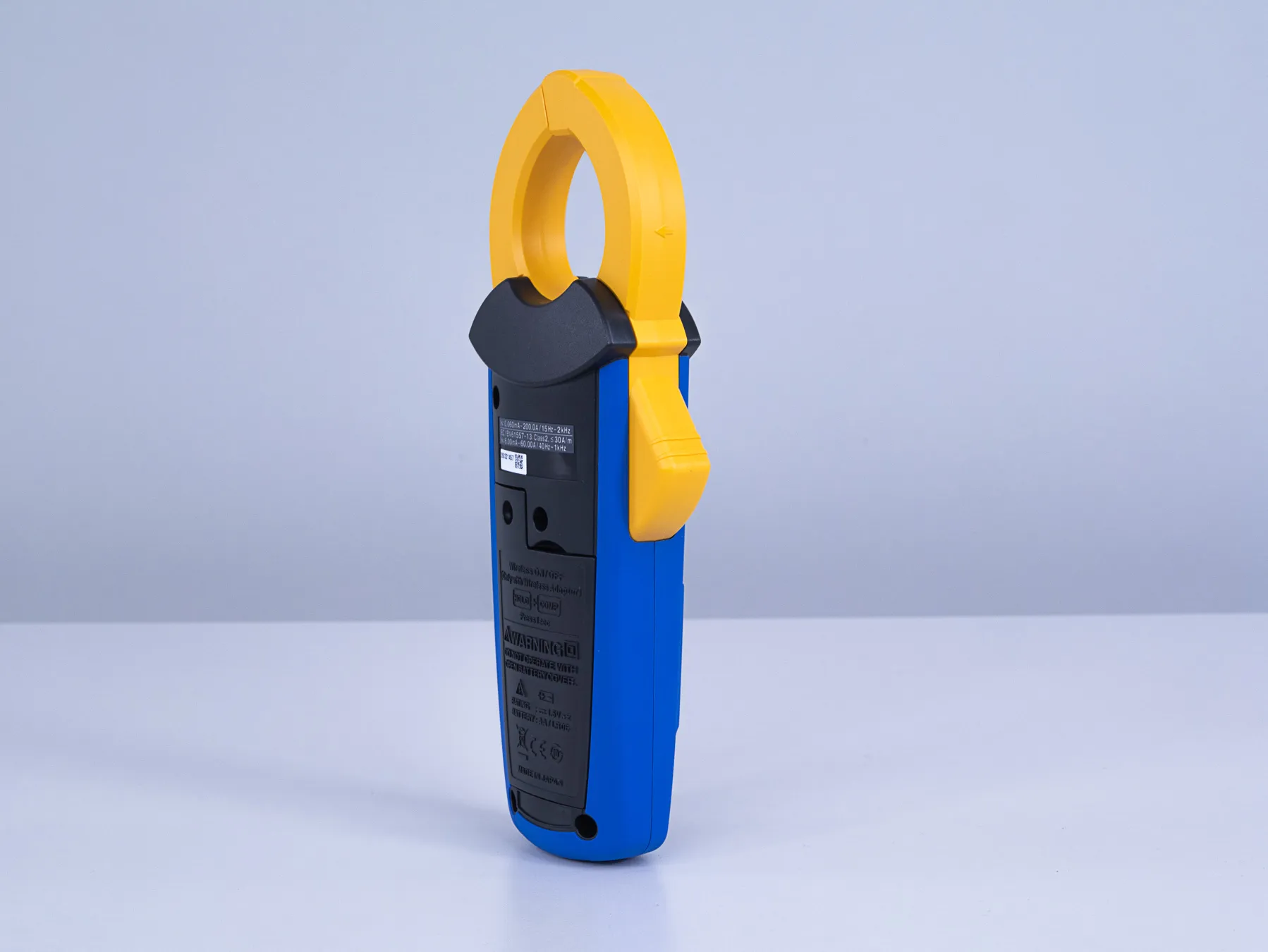

Mit einer Sicherheitskategorie CAT IV 300 V / CAT III 600 V ist die CM4002 für Messungen in festen Installationen, Verteilungen und elektrischen Anlagen in Wohn-, Gewerbe- und Industrieumgebungen ausgelegt.

Bluetooth-Kommunikation

Die Bluetooth-Kommunikation ist über den optionalen Z3210 Bluetooth-Adapter verfügbar. Messwerte können zur Dokumentation und Weiterverarbeitung, einschließlich Kommentierung und Berichtserstellung, an ein Smartphone oder Tablet übertragen werden. Messwerte lassen sich zudem in Echtzeit auf einem Smartphone oder Tablet anzeigen, auch wenn das Messgerät nicht direkt einsehbar ist.

Der Z3210 unterstützt den HID-Betrieb, wodurch Messwerte direkt in Excel oder andere Anwendungen übertragen werden können. In diesem Modus wird der Adapter vom verbundenen Gerät als Bluetooth-Tastatur erkannt.

Entwickelt und gefertigt in Japan

HIOKI entwickelt seit Jahrzehnten Stromsensorik für präzise Messungen in elektrischen Systemen. Leckstromzangen, Stromzangen und Zangenmultimeter werden im eigenen Werk in der Präfektur Nagano in Japan entwickelt und gefertigt. Die enge Verzahnung von Entwicklung und Fertigung sowie die Kontrolle über Sensorik, Mechanik und Elektronik prägen die Geräte im täglichen Einsatz.

Weitere Informationen im Blog:
Was ist das Besondere an AC-Leckstromzangen von HIOKI?

CM4002 AC-Leckstromzange
C0203 Gerätetasche
Bedienungsanleitung
Sicherheitshinweise
2x LR6 (AA) Alkaline-Batterien
