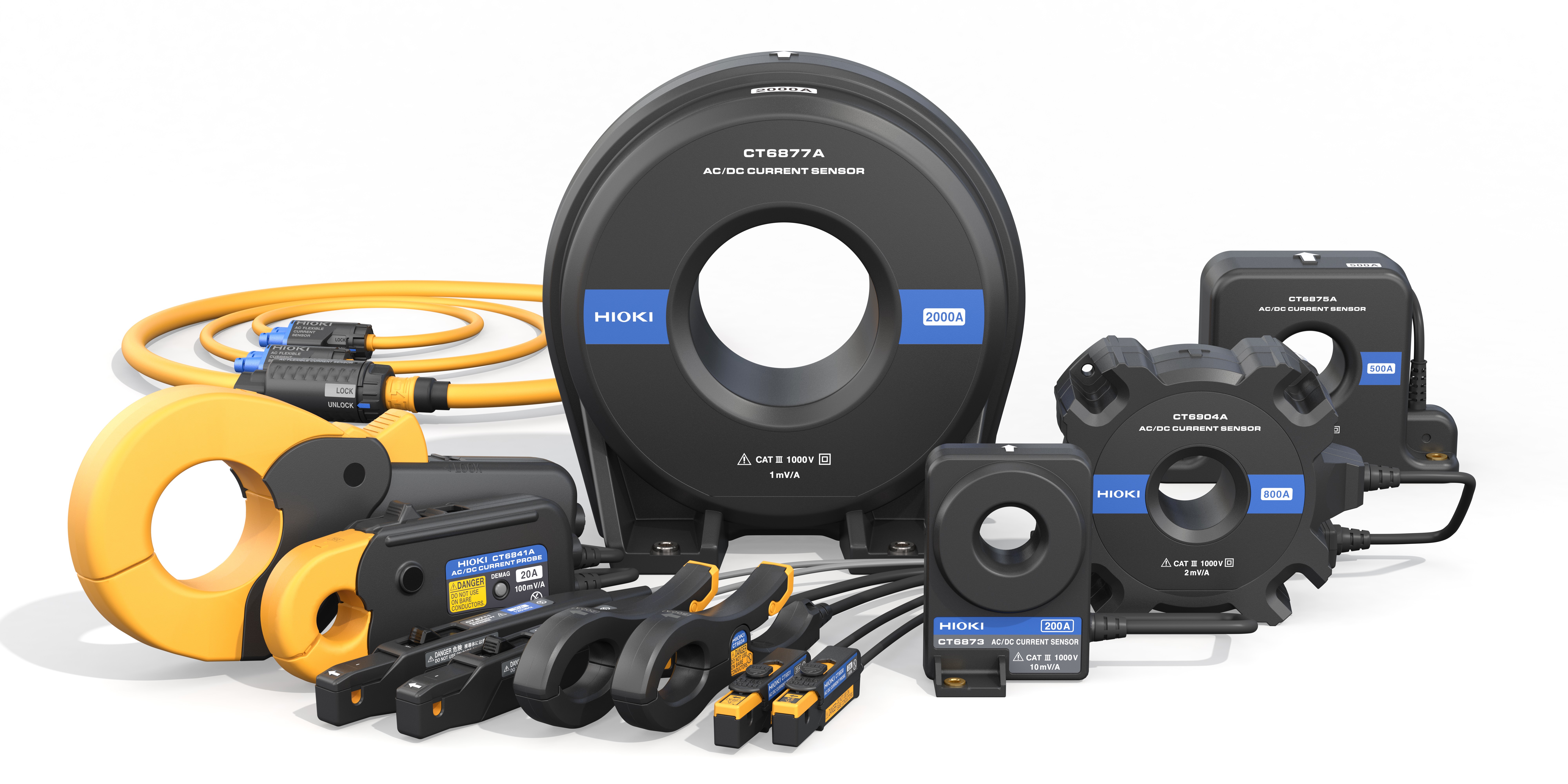

Hochgenaue HIOKI Stromsensorik - passend für Ihre Anwendung

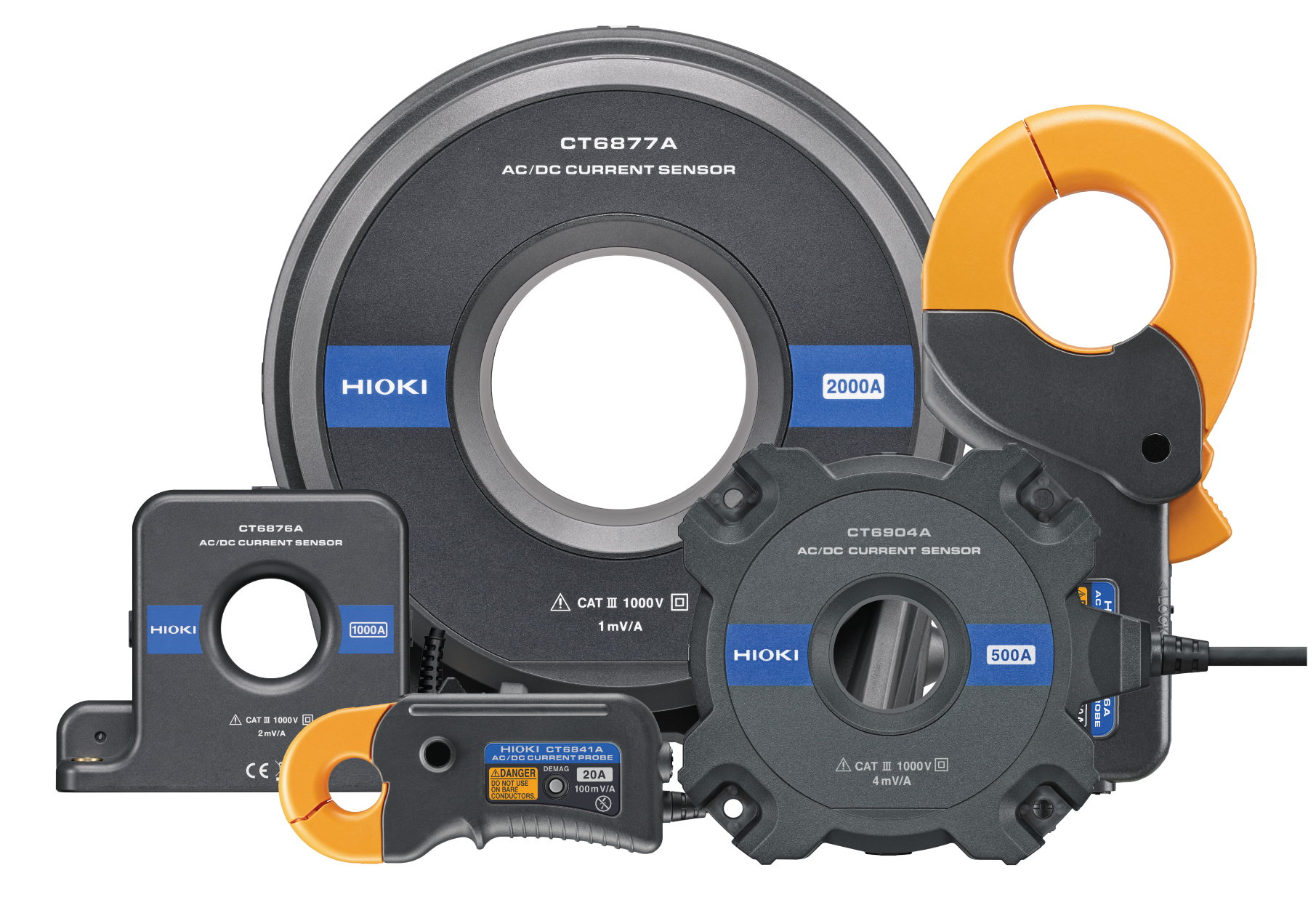

Zero-Flux-Stromsensoren für hochpräzise Messungen

Seit 1971 ist HIOKI Vorreiter in der Entwicklung und Produktion kontaktloser Strommesstechnik und hat diese Expertise auf ein breites Spektrum an Messanwendungen ausgeweitet. Heute bietet HIOKI ein breites Portfolio an Stromsensoren, die bei Wirkungsgradanalysen, Invertertests, der Beobachtung von Stromverläufen und der Messung hoher Ströme in zahlreichen Industrien unverzichtbar sind.

Wählen Sie den passenden HIOKI Stromsensor aus drei Hauptgruppen:

Präzisions-Stromzangen – für kontaktlose AC/DC-Strommessungen mit praktischer Zangenbauform bis 2000 A
Breitband-Stromsonden – für schnelle Stromverläufe mit Bandbreiten bis 120 MHz und BNC-Anschluss für direkte Verbindung zum Oszilloskop
Durchsteckwandler – für hochgenaue AC/DC-Strommessungen in der Leistungsanalyse bis 2000 A

Präzisions-Stromzangen

Breitband-Stromsonden

Durchsteckwandler

37 Produkte

CT6843A

HIOKI CT6843A - AC/DC-Präzisions-Stromzange, 200 A / 700 kHz

AC/DC-Stromzange mit Fluxgate-Technologie, 200 A Nennstrom, Grundgenauigkeit ±0,2% v. Mw., großer Temperaturbereich von -40 °C bis 85 °C, große Bandbreite von DC bis 700 kHz, maximaler Leiterdurchmesser 20 mm, Kabellänge 3 m.

2.018,00 €

Zum Produkt

CT6847A

HIOKI CT6847A - AC/DC-Präzisions-Stromzange, 2000 A / 70 kHz

AC/DC-Stromzange mit Fluxgate-Technologie, 2000 A Nennstrom, Grundgenauigkeit ±0,15% v. Mw., großer Temperaturbereich von -40 °C bis 85 °C, Bandbreite von DC bis 70 kHz, maximaler Leiterdurchmesser 50 mm, Kabellänge 3 m.

2.868,00 €

Zum Produkt

CT6834

HIOKI CT6834 – Besonders schmale AC/DC-Hochpräzisions-Stromzange, 500 A / 50 kHz

Besonders schmale AC/DC-Stromzange, Zero-Flux-Technologie mit Fluxgate, 500 A Nennstrom, Frequenzbandbreite DC bis 50 kHz, hohe Genauigkeit ±0,07% v. Mw., Temperaturbereich von -40 °C bis +85 °C, maximaler Leiterdurchmesser 20 mm, Kabellänge 5 m

2.368,00 €

Zum Produkt

CT6705

CT6705 HIOKI AC/DC Fluxgate Stromsonde, 500 A / 15 MHz

AC/DC Stromsonde mit Fluxgate Sensorik, 500 A Nennstrom, ±800 A Peak, DC bis 15 MHz Bandbreite, 10 mV/A Ausgang, BNC-Anschluss, 23,3 ns Anstiegszeit, ±0,5 % rdg. ±1 mV Genauigkeit, Overload-Anzeige

4.398,00 €

Zum Produkt

CT6711

HIOKI CT6711 - AC/DC Stromzange, 30 A (3 Bereiche) / 120 MHz

Hall-Sensor-basierte Zero-Flux-Stromzange zur Erfassung kleinster bis schneller Ströme. Bandbreite DC–120 MHz, 200 µA–30 A in 3 Bereichen (500 mA, 5 A, 30 A), hoher Signal-Rausch-Abstand, BNC-Anschluss, integrierter Überlastschutz.

5.598,00 €

Zum Produkt

CT6701

HIOKI CT6701 - AC/DC Stromzange, 5 A / 120 MHz

Hall-Sensor-basierte Zero-Flux-Stromzange zur Erfassung kleiner bis schneller Ströme. DC bis 120 MHz, 1 mA–5 A Dauerstrom, hoher Signal-Rausch-Abstand, BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.

3.568,00 €

Zum Produkt

3276

HIOKI 3276 - AC/DC Stromzange 30 A / 100 MHz

Hall-Sensor-basierte Zero-Flux-Stromzange zur Messung kleiner bis schneller Ströme. Bandbreite DC–100 MHz, Dauerstrom 10 mA–30 A, hoher Signal-Rausch-Abstand, BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.

3.568,00 €

Zum Produkt

CT6863-05

HIOKI CT6863-05 - AC/DC Stromsensor, Fluxgate, 200 A / 500 kHz

Der CT6863-05 ist ein Durchführungs-AC/DC-Stromsensor, der für präzise Leistungsmesstechniken in industriellen Umgebungen entwickelt wurde. Er verfügt über einen breiten Frequenzbereich und geringe Phasenverschiebung und ist damit ideal für genaue Wellenformbeobachtungen und Harmonieanalysen geeignet.Technische Details: Strombereich: 200 A AC/DC Frequenzbereich: DC bis 500 kHz Genauigkeit: ±0,05% Messwert, ±0,01% Endwert Maximaler Leitungsdurchmesser: 24 mm Betriebstemperatur: -30°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher Modell Nennstrom Bandbreite Genauigkeit Max. Leiterdurchmesser CT6877A 2000 A DC – 1 MHz 0,04 % rdg Ø 80 mm CT6876A 1000 A DC – 1,5 MHz 0,04 % rdg Ø 36 mm CT6875A 500 A DC – 2 MHz 0,04 % rdg Ø 36 mm CT6904A 500 A DC – 4 MHz ±0,025 % rdg Ø 32 mm CT6873 200 A DC – 10 MHz ±0,03 % rdg Ø 24 mm CT6872 50 A DC – 10 MHz ±0,03 % rdg Ø 24 mm CT6863-05 200 A DC – 500 kHz ±0,05 % rdg Ø 24 mm CT6862-05 50 A DC – 1 MHz ±0,05 % rdg Ø 24 mm

828,00 €

Zum Produkt

CT6904A

HIOKI CT6904A - Hochpräziser AC/DC-Stromsensor, 500 A / 4 MHz

Hochpräziser Durchsteckwandler für AC/DC-Ströme, Zero-Flux-Technologie mit Flux-Gate, für Ströme bis 500 A, Frequenzbandbreite von DC bis 4 MHz, CMRR von 120 dB bei 100 kHz, ±5 ppm Linearität, extrem flacher Frequenzgang, 3 m Kabel mit ME15W-Anschluss

CT6873

HIOKI CT6873 - AC/DC Stromsensor, Fluxgate, 200 A / 10 MHz

Der CT6873A ist ein fortschrittlicher Stromsensor, der hochpräzise AC/DC-Strommessungen für Leistungsanalysen ermöglicht. Sein breiter Frequenzbereich und seine exzellente Phasengenauigkeit machen ihn ideal für komplexe Wellenform- und Harmoniestudien. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC) Technische Details: Strombereich: 200 A AC/DC Frequenzbereich: DC bis 10 MHz Genauigkeit: ±0,03% Messwert, ±0,002% Endwert Maximaler Leitungsdurchmesser: 24 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher Modell Nennstrom Bandbreite Genauigkeit Max. Leiterdurchmesser CT6877A 2000 A DC – 1 MHz 0,04 % rdg Ø 80 mm CT6876A 1000 A DC – 1,5 MHz 0,04 % rdg Ø 36 mm CT6875A 500 A DC – 2 MHz 0,04 % rdg Ø 36 mm CT6904A 500 A DC – 4 MHz ±0,025 % rdg Ø 32 mm CT6873 200 A DC – 10 MHz ±0,03 % rdg Ø 24 mm CT6872 50 A DC – 10 MHz ±0,03 % rdg Ø 24 mm CT6863-05 200 A DC – 500 kHz ±0,05 % rdg Ø 24 mm CT6862-05 50 A DC – 1 MHz ±0,05 % rdg Ø 24 mm

1.788,00 €

Zum Produkt

CT9555

HIOKI CT9555 - Stromsensor-Schnittstelle, 1 Kanal

1-Kanal Stromsensor-Schnittstelle für Stromsensoren und Stromzangen mit ME15WAnschluss, Sensorversorgung, BNC-Waveformausgang

508,00 €

Zum Produkt

CT9557

HIOKI CT9557 - Stromsensor-Schnittstelle, 4 Kanäle

4-Kanal Stromsensor-Schnittstelle für Stromsensoren, Stromzangen und Stromsonden mit ME15W-Anschluss, Sensorversorgung, 4 BNC-Einzelausgänge, BNC-Summenausgang, BNC-Summen-RMS-Ausgang

1.618,00 €

Zum Produkt

[ { "item_id": "CT6843A", "item_variant": "be40a279d60b4dd99644025c9bdeb700", "item_name" : "HIOKI CT6843A - AC/DC-Präzisions-Stromzange, 200 A / 700 kHz", "index" : 0, "item_brand" : "", "price" : 2018, "quantity" : 1 }, { "item_id": "CT6847A", "item_variant": "82936ac26dd8446cab12bec863809d50", "item_name" : "HIOKI CT6847A - AC/DC-Präzisions-Stromzange, 2000 A / 70 kHz", "index" : 1, "item_brand" : "", "price" : 2868, "quantity" : 1 }, { "item_id": "CT6834", "item_variant": "0cd4fefc5e524fe696edf907e56681d2", "item_name" : "HIOKI CT6834 – Besonders schmale AC/DC-Hochpräzisions-Stromzange, 500 A / 50 kHz", "index" : 2, "item_brand" : "", "price" : 2368, "quantity" : 1 }, { "item_id": "CT6705", "item_variant": "88e64b8a854c4e5897fc022392328a85", "item_name" : "CT6705 HIOKI AC/DC Fluxgate Stromsonde, 500 A / 15 MHz ", "index" : 3, "item_brand" : "", "price" : 4398, "quantity" : 1 }, { "item_id": "CT6711", "item_variant": "c088990fc0ca472cb0de6d69cdbeb975", "item_name" : "HIOKI CT6711 - AC/DC Stromzange, 30 A (3 Bereiche) / 120 MHz", "index" : 4, "item_brand" : "", "price" : 5598, "quantity" : 1 }, { "item_id": "CT6701", "item_variant": "b8a91d54f77c40398aa89e729ca27c1a", "item_name" : "HIOKI CT6701 - AC/DC Stromzange, 5 A / 120 MHz", "index" : 5, "item_brand" : "", "price" : 3568, "quantity" : 1 }, { "item_id": "3276", "item_variant": "4551a9e2d483495fa57819ac5da67eb5", "item_name" : "HIOKI 3276 - AC/DC Stromzange 30 A / 100 MHz ", "index" : 6, "item_brand" : "", "price" : 3568, "quantity" : 1 }, { "item_id": "CT6863-05", "item_variant": "2dc7f91d2270455c9abb474f8b089b07", "item_name" : "HIOKI CT6863-05 - AC/DC Stromsensor, Fluxgate, 200 A / 500 kHz", "index" : 7, "item_brand" : "", "price" : 828, "quantity" : 1 }, { "item_id": "CT6904A", "item_variant": "019265cb0fc37fd880fe75ae287e5dfc", "item_name" : "HIOKI CT6904A - Hochpräziser AC/DC-Stromsensor, 500 A / 4 MHz", "index" : 8, "item_brand" : "", "price" : 5668, "quantity" : 1 }, { "item_id": "CT6873", "item_variant": "99ca937e36794e9191b04d94348a1a69", "item_name" : "HIOKI CT6873 - AC/DC Stromsensor, Fluxgate, 200 A / 10 MHz", "index" : 9, "item_brand" : "", "price" : 1788, "quantity" : 1 }, { "item_id": "CT9555", "item_variant": "ab68b46926924bbe93a3b776a7fc93a8", "item_name" : "HIOKI CT9555 - Stromsensor-Schnittstelle, 1 Kanal", "index" : 10, "item_brand" : "", "price" : 508, "quantity" : 1 }, { "item_id": "CT9557", "item_variant": "df8d9c6c9e644951878692e753c3cd41", "item_name" : "HIOKI CT9557 - Stromsensor-Schnittstelle, 4 Kanäle", "index" : 11, "item_brand" : "", "price" : 1618, "quantity" : 1 } ]

Präzisions-Stromzangen Breitband-Stromsonden bis 500 A Durchsteckwandler bis 2000 A

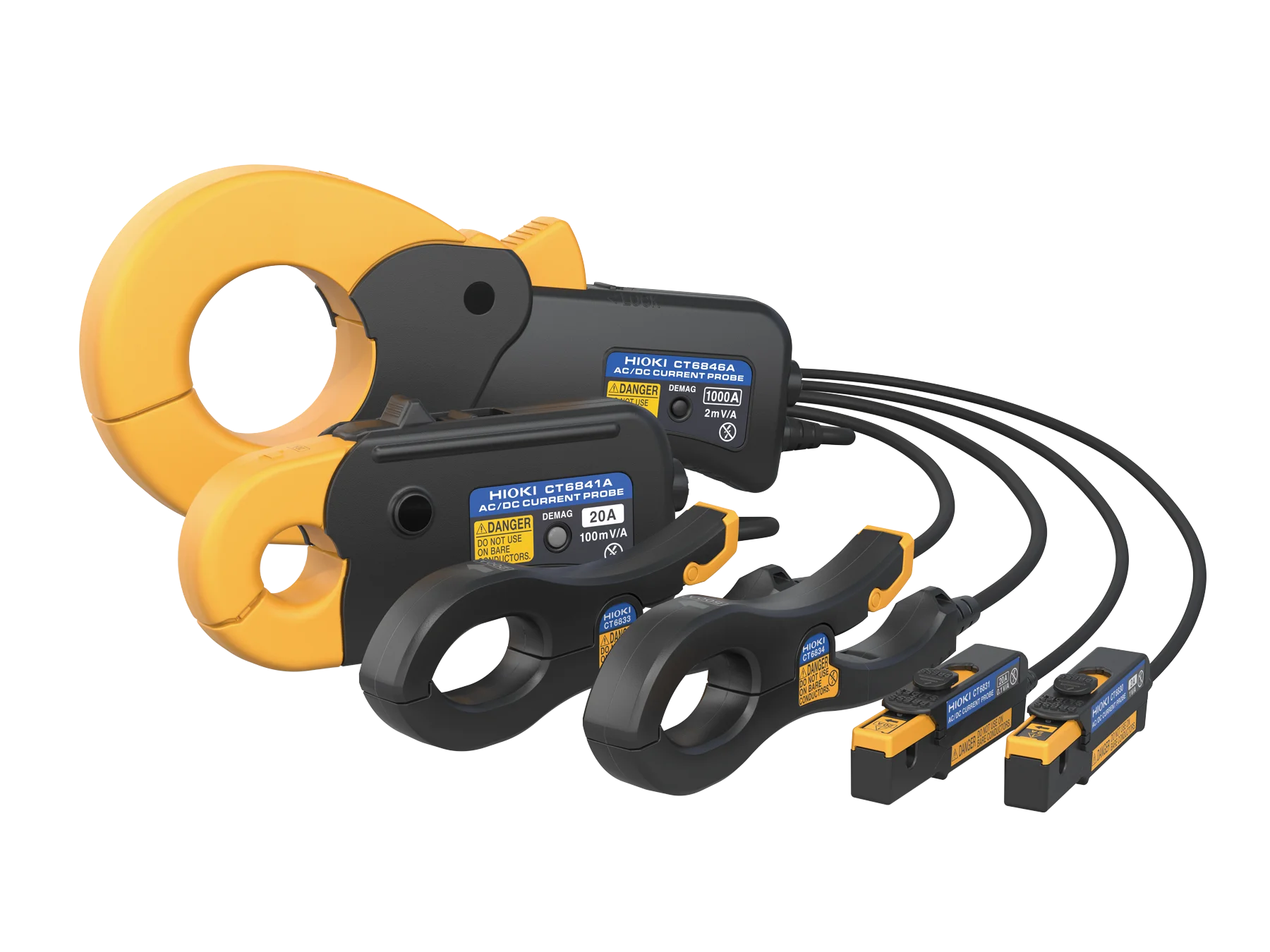

Strom, Bandbreite & Baugröße: Wählen Sie die passende Stromzange

Die AC/DC-Stromzangen von HIOKI vereinen höchste Messgenauigkeit mit einfacher Handhabung – dank Fluxgate-Technologie in praktischer, aufklappbarer Bauform. Die kontaktlose Strommessung liefert exakte Ergebnisse mit minimalem Zeitaufwand, ohne das System zu unterbrechen, sowohl im Labor als auch im Feld.

Ganz gleich, was Sie messen möchten, HIOKI hat die passende Stromzange für Sie: von der CT6847A für hohe Ströme bis 2000 A für Leiter mit 50 mm Durchmesser über die kompakten CT6833 und CT6834 für Messungen bis 500 A in engen Umgebungen wie z.B. im Motorraum bis hin zu ultrakompakten Stromzangen für kleine Leiter in Kabelbäumen. Ob Leistungsmessungen an Fahrzeugen, Qualitätssicherung in der Produktion, Leistungselektronik oder präzise Wellenformanalysen – HIOKI Stromzangen liefern stabile und hochgenaue Messergebnisse, mit minimaler Rüstzeit.

HIOKI Stromzangen im Detail

Präzisions-Stromzangen – Hauptkriterien

Model	Nennstrom	Bandbreite	Grundgenauigkeit	Max. Leiterdurchmesser
CT6847A	±2000 A	DC – 70 kHz	±0,15% rdg	Ø 50 mm
CT6846A	±1000 A	DC – 100 kHz	±0,2% rdg	Ø 50 mm
CT6845A	±500 A	DC – 200 kHz	±0,2% rdg	Ø 50 mm
CT6844A	±500 A	DC – 500 kHz	±0,2% rdg	Ø 20 mm
CT6843A	±200 A	DC – 700 kHz	±0,2% rdg	Ø 20 mm
CT6841A	±20 A	DC – 2 MHz	±0,2% rdg	Ø 20 mm
CT6834	±500 A	DC – 50 kHz	±0,07% rdg	Ø 20 mm
CT6833	±200 A	DC – 50 kHz	±0,07% rdg	Ø 20 mm
CT6831	±20 A	DC – 100 kHz	±0,3% rdg	Ø 5 mm
CT6830	±2 A	DC – 100 kHz	±0,3% rdg	Ø 5 mm

Präzisions-Stromzangen Breitband-Stromsonden bis 500 A Durchsteckwandler bis 2000 A

TOP3-HIOKI-CT6705-ac-dc-fluxgate-current-probefor-oscilloscopes

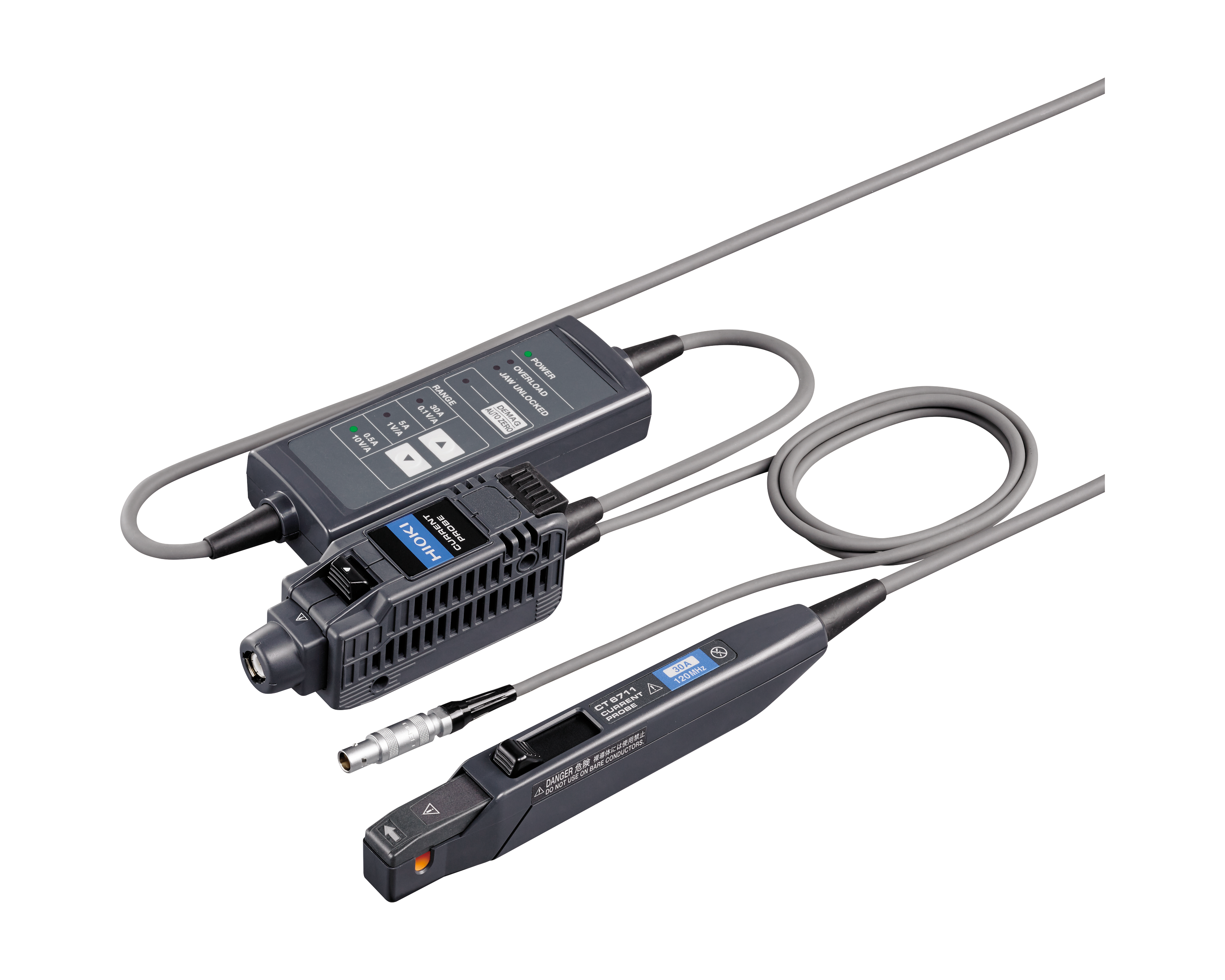

Breitband-Oszilloskop-Stromsonden bis 120 MHz und 500 A

HIOKI Breitband-Stromsonden sind leistungsstarke Oszilloskop-Stromsonden für die präzise Analyse von AC/DC-Stromverläufen. Mit Bandbreiten bis 120 MHz, Anstiegszeiten bis 2,9 ns und Messbereichen bis 500 A erfassen sie schnelle Transienten, dynamische Lastwechsel und hochfrequente Stromsignale mit hoher Signaltreue.

Für unterschiedliche Messaufgaben stehen verschiedene Modelle zur Verfügung: Die Stromsonde CT6711 bietet drei wählbare Strombereiche für flexible Breitbandmessungen. Die fluxgate-basierten CT6705 und CT6704 bieten hohe Temperaturstabilität und sind für driftarme Hochstrom- und Hochgeschwindigkeitsmessungen am Oszilloskop ausgelegt. Typische Anwendungen sind Evaluierungen in der Leistungselektronik, Invertertests, Signalintegritätsanalysen, schnelle Stromanalysen und präzise Wellenformbeobachtung.

HIOKI Breitband-Stromsonden entdecken

Breitband-Stromsonden – Hauptkriterien

Modell	Nennstrom / Bereiche	Bandbreite	Anstiegszeit	Max. Leiter-Ø	Messprinzip	Kompatible Netzteile
CT6711	0,5 / 5 / 30 A	DC – 120 MHz	≤ 2.9 ns	Ø 5 mm	Hall element	3269
CT6710	0,5 / 5 / 30 A	DC – 50 MHz	≤ 7.0 ns	Ø 5 mm	Hall element	3269
CT6701	5 A	DC – 120 MHz	≤ 2.9 ns	Ø 5 mm	Hall element	3269, 3272
CT6700	5 A	DC – 50 MHz	≤ 7.0 ns	Ø 5 mm	Hall element	3269, 3272
3276	30 A	DC – 100 MHz	≤ 3.5 ns	Ø 5 mm	Hall element	3269, 3272
3273-50	30 A	DC – 50 MHz	≤ 7.0 ns	Ø 5 mm	Hall element	3269, 3272
CT6704	200 A	DC – 30 MHz	≤ 11.6 ns	Ø 20 mm	Fluxgate	3269
CT6705	500 A	DC – 15 MHz	≤ 23.3 ns	Ø 20 mm	Fluxgate	3269

Präzisions-Stromzangen Breitband-Stromsonden bis 500 A Durchsteckwandler bis 2000 A

TOP4-CT6904_Pass-through-current-sensors-2-1

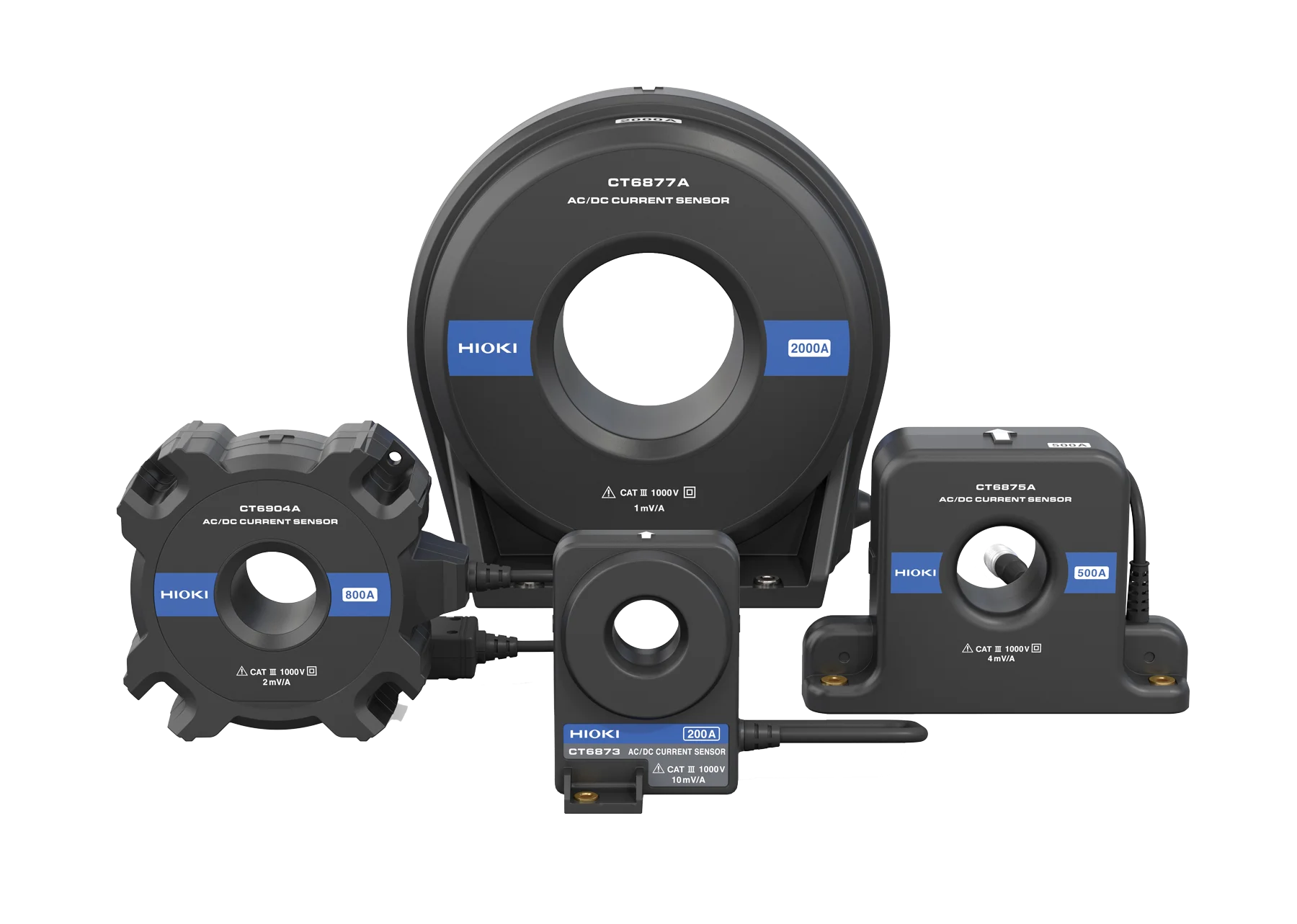

Hochgenaue HIOKI Durchsteckwandler bis 2000 A

HIOKI Durchsteckwandler sind für präzise AC/DC-Strommessungen in anspruchsvollen Testumgebungen ausgelegt. Das Portfolio umfasst AC/DC-Stromsensoren für Power-Analyzer-Setups – von kompakten Modellen für mittlere Strombereiche bis zu Hochstrom-Durchsteckwandlern für leistungsstarke Prüfstände.

Je nach Modell decken sie Strombereiche bis 2000 A (CT6877A), Frequenzbereiche von DC bis 10 MHz (CT6872/CT6873) und Genauigkeiten von bis zu ±0,025 % vom Messwert bei 4 MHz Bandbreite (CT6904A) ab.

HIOKI Durchsteckwandler kommen in der Leistungselektronik überall dort zum Einsatz, wo hohe Ströme, schnelle Stromverläufe und präzise Messwerte zuverlässig erfasst und analysiert werden müssen. Typische Anwendungen sind Motor-, Inverter- und Umrichterprüfungen, EV-Antriebsentwicklung, Induktivitätsverlustmessungen, Oberschwingungsanalysen, Wirkungsgradanalysen und Prüfungen von Netzanschlüssen.

HIOKI Durchsteckwandler entdecken

HIOKI Durchsteckwandler – Hauptkriterien

Modell	Nennstrom	Bandbreite	Genauigkeit	Max. Leiterdurchmesser
CT6877A	2000 A	DC – 1 MHz	0,04 % rdg	Ø 80 mm
CT6876A	1000 A	DC – 1,5 MHz	0,04 % rdg	Ø 36 mm
CT6875A	500 A	DC – 2 MHz	0,04 % rdg	Ø 36 mm
CT6904A	500 A	DC – 4 MHz	±0,025 % rdg	Ø 32 mm
CT6873	200 A	DC – 10 MHz	±0,03 % rdg	Ø 24 mm
CT6872	50 A	DC – 10 MHz	±0,03 % rdg	Ø 24 mm
CT6863-05	200 A	DC – 500 kHz	±0,05 % rdg	Ø 24 mm
CT6862-05	50 A	DC – 1 MHz	±0,05 % rdg	Ø 24 mm
