HIOKI CM4003-90 - AC-Leckstromzange mit Bluetooth zur Leckstrom-Überwachung, 200 A
AC-Leckstromzange mit Bluetooth zur Leckstromüberwachung mit RMS- und
Wellenformausgang von 60 µA bis 200 A, maximaler Leiterdurchmesser 40 mm, True RMS,
50/60 Hz-Filter, Grenzwertalarm, CAT III 300 V
778,00 €
Inhalt:
1 Stück
Ab Lager in Deutschland
778,00 €
HIOKI CM4003-90 - AC-Leckstromzange mit Bluetooth zur Leckstrom-Überwachung, 200 A
Produktnummer:
CM4003-90
Lagerbestand:
1
GTIN/EAN:
4536036013715
Länge:
233 mm
Breite:
64 mm
Höhe:
37 mm
Gewicht:
0.4 kg
Beschreibung
Produktinformationen HIOKI CM4003-90 - AC-Leckstromzange mit Bluetooth zur Leckstrom-Überwachung, 200 A
Technische Eckdaten
- Leckstromüberwachung von 60 µA bis 200 A
- Max. Leiterdurchmesser 40 mm
- RMS- und Wellenformausgang für Recorder-Anbindung
- 50/60 Hz-Filter für stabile Leckstrommessungen
- Bluetooth-Kommunikation
Typische Anwendungen

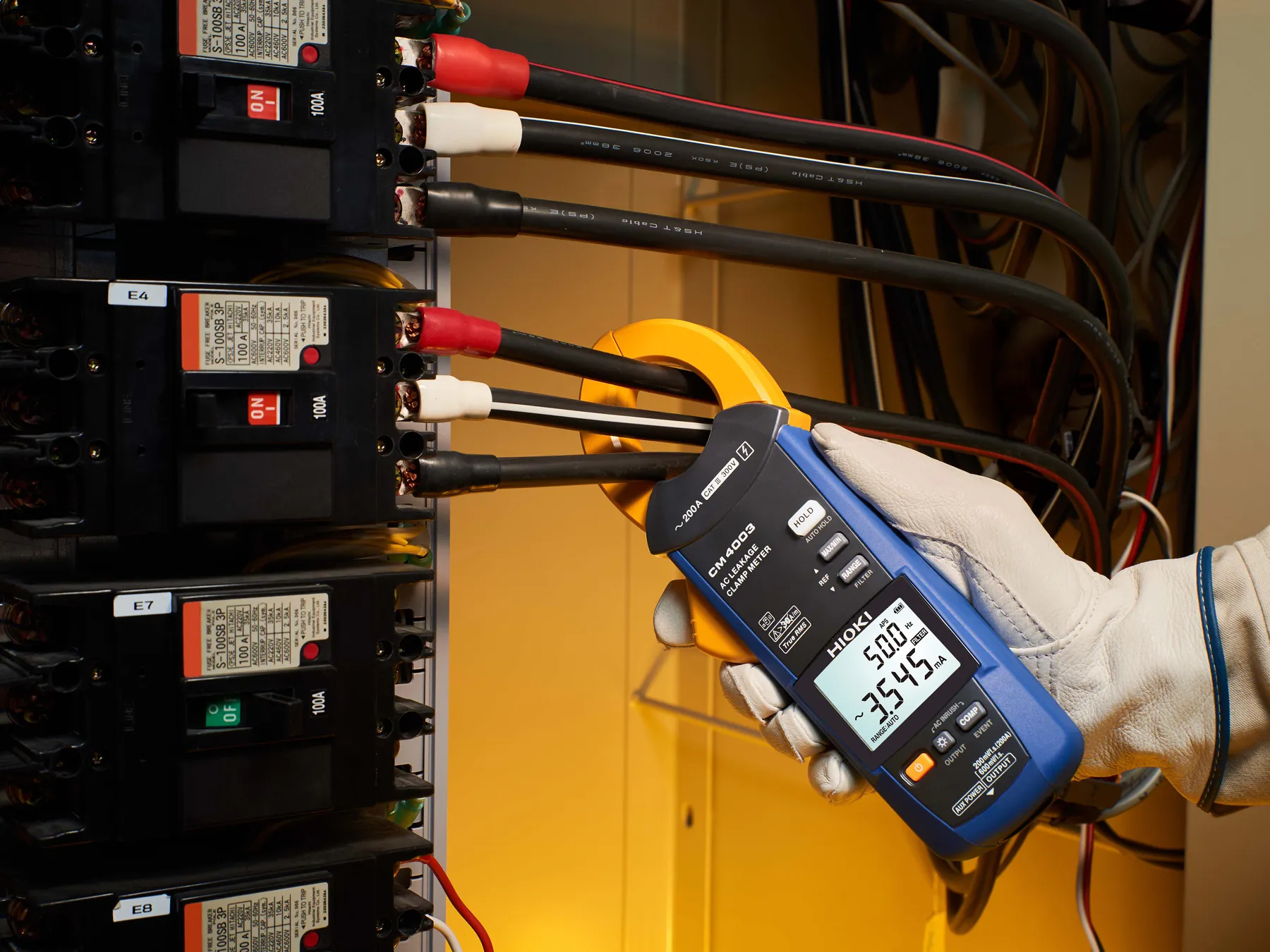

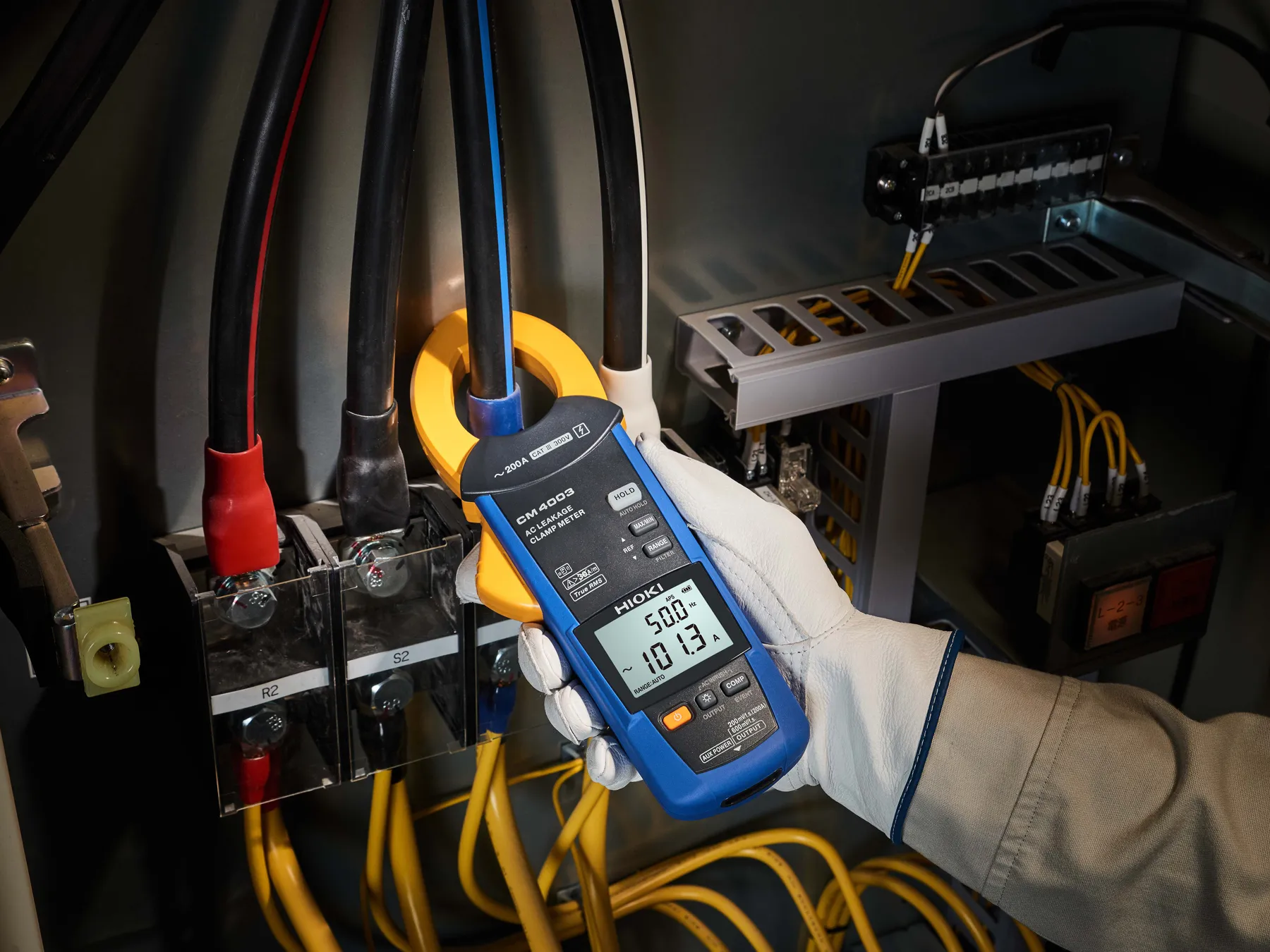

- Langzeitüberwachung von Leckströmen in elektrischen Installationen
- Aufzeichnung von Leckströmen mit Datenloggern oder Memory Recordern
- Überwachung von Summenableitströmen in Stromkreisen mit mehreren Verbrauchern
- Erkennung sporadischer FI-Auslösungen durch intermittierende Leckströme
- Analyse von Leckströmen in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen
| Merkmal | CM4001 CM4001-90 |
CM4002 CM4002-90 |
CM4003 CM4003-90 |
|---|---|---|---|
| Ausgelegt für | Enge Verteilungen, Leckstrom und Laststrom |
µA-Leckstromdiagnose, RCD/FI-Fehler |
Langzeitüberwachung, sporadische Fehler |
| Kleinster messbarer Strom | 600 µA | 60 µA | |
| AC-Strombereiche | 5 Bereiche: 60 mA bis 600 A |
6 Bereiche: 6 mA bis 200 A |
|
| Max. Leiterdurchmesser | 24 mm | 40 mm | |
| Messausgang | - | RMS und Kurvenform | |
| Messkategorie | CAT III 300 V | CAT IV 300 V CAT III 600 V |
CAT III 300 V |
Detaillierte Produktübersicht
Sporadische Leckstromprobleme in elektrischen Installationen treten nicht immer genau zum Zeitpunkt der Prüfung auf. Auslösungen von Fehlerstrom-Schutzschaltern oder GFCIs können nur unter bestimmten Betriebsbedingungen, zu bestimmten Zeiten oder beim gleichzeitigen Schalten mehrerer Verbraucher auftreten, wodurch sich die Ursache mit einer handgeführten Stromzange bei einer kurzen Messung oft nicht erfassen lässt. Die HIOKI CM4003-90 kombiniert die CM4003 AC-Leckstromzange mit dem Z3210 Bluetooth-Adapter in einem Set und ergänzt das Gerät um Bluetooth-Kommunikation für den Einsatz mit Smartphones und Tablets.Sie bietet die gleiche µA-Leckstrommessung wie die CM4002, deckt AC-Ströme von 60 µA
bis 200 A ab und ergänzt diese Messfähigkeit um einen kabelgebundenen RMS- und
Kurvenformausgang für den Anschluss an einen Recorder oder ein anderes
Datenerfassungssystem zur Langzeitüberwachung. Sehr kleine Leckströme,
Summenableitströme, Differenzströme und Änderungen des Laststroms lassen sich dadurch
über die Zeit überwachen und dokumentieren, wenn sich die Ursache einer Auslösung bei
einer punktuellen Messung nicht erfassen lässt.
Leckströme, Differenzströme und Lastströme

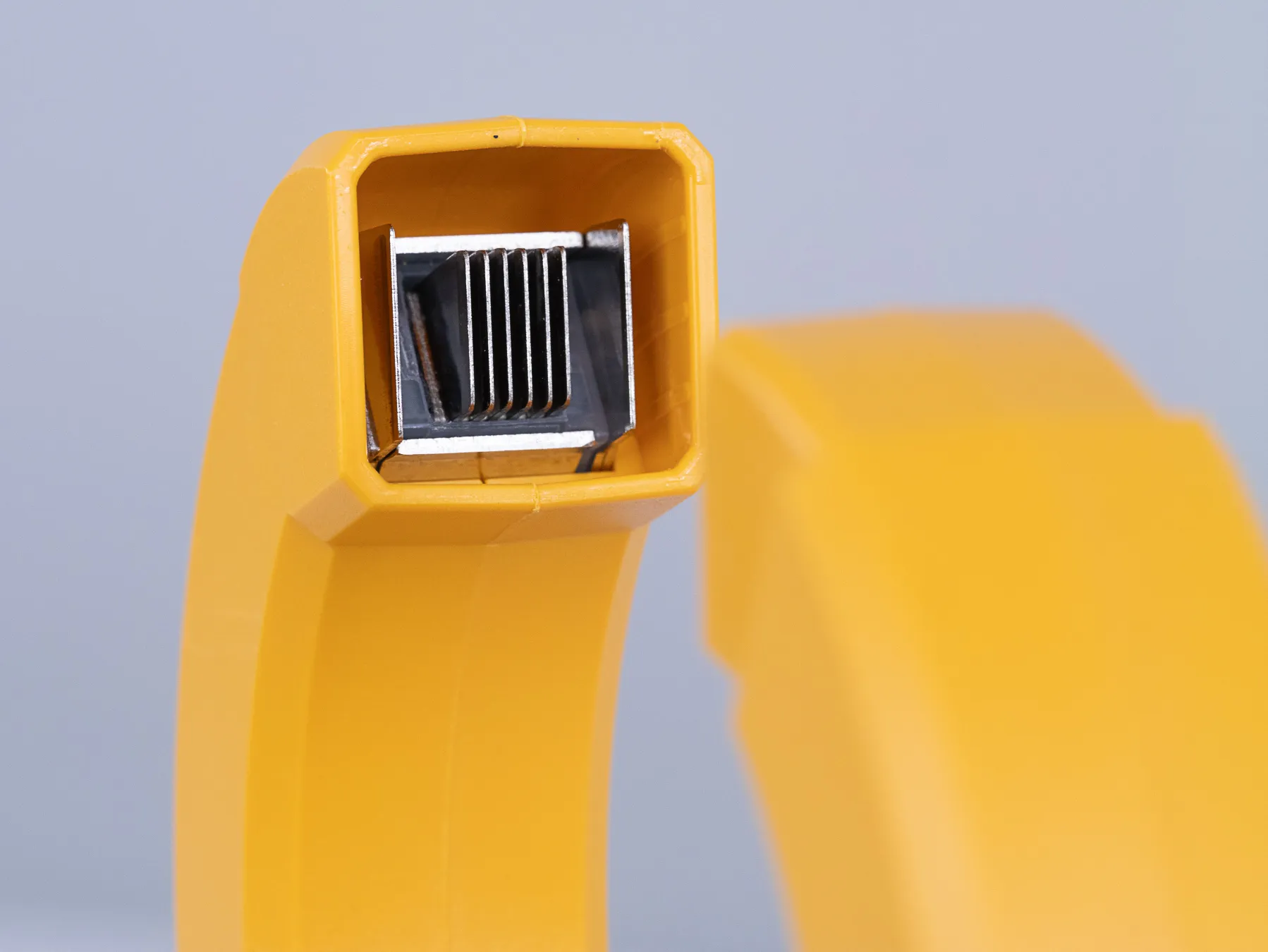

Die CM4003-90 verfügt über sechs AC-Messbereiche von 6 mA bis 200 A und misst Leckströme ab 60 µA. Damit deckt sie Leckstrom-, Differenzstrom- und Laststrommessungen mit einer einzigen Zange ab. In Leckstromanwendungen entspricht der Differenzstrom dem tatsächlichen Fehlerstrom gegen Erde. Mit einer Zangenöffnung von 40 mm erfasst das Gerät auch größere Leiter und mehradrige Kabel in Verteilungen, in denen Ströme aus mehreren Stromkreisen über die Zeit beobachtet werden müssen.Das Gerät deckt Frequenzen von 15 Hz bis 2 kHz ab, einschließlich höherfrequenter
Leckströme, wie sie durch Frequenzumrichter und Schaltnetzteile entstehen. Ein
zuschaltbarer 50/60 Hz Filter unterdrückt diese Anteile und isoliert den für die Auslösung von
Fehlerstrom-Schutzschaltern relevanten Leckstrom. Ein Grenzwertalarm zeigt die
Überschreitung eines definierten Leckstroms über einen Buzzer und eine rote WarnHintergrundbeleuchtung an und ermöglicht eine Gut-/Schlecht-Bewertung anhand eines

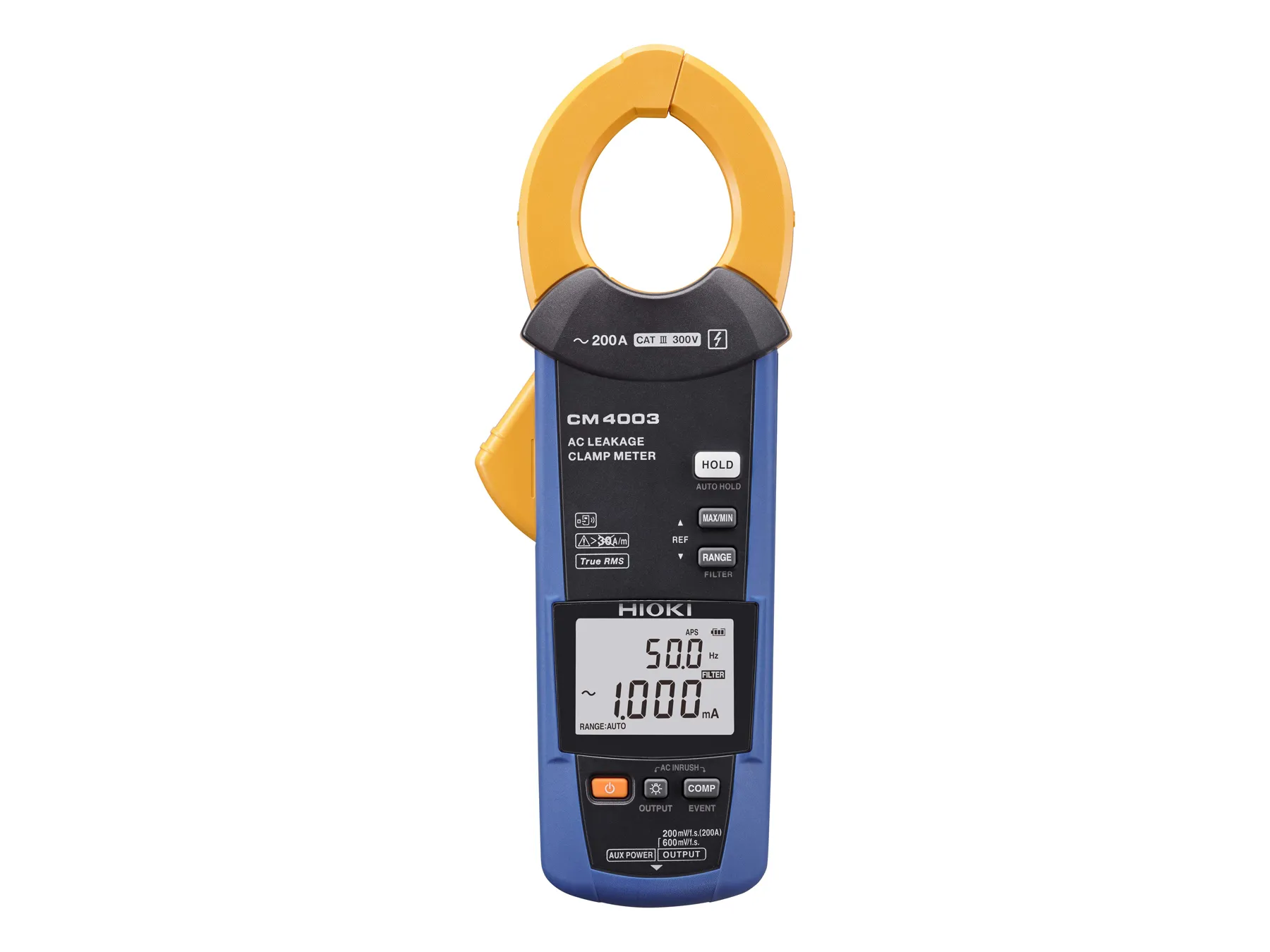

benutzerdefinierten Grenzwerts. Das Display zeigt Strom und Frequenz gleichzeitig an und
ist für Messungen in schlecht beleuchteten Umgebungen hintergrundbeleuchtet. Weitere
Funktionen umfassen Auto Hold, Max/Min/Avg-Aufzeichnung, Einschaltstrommessung sowie
die Erfassung von Spitzenwerten zur Bewertung kurzzeitiger Stromspitzen.
Ausgang und externe Stromversorgung für Langzeitüberwachung

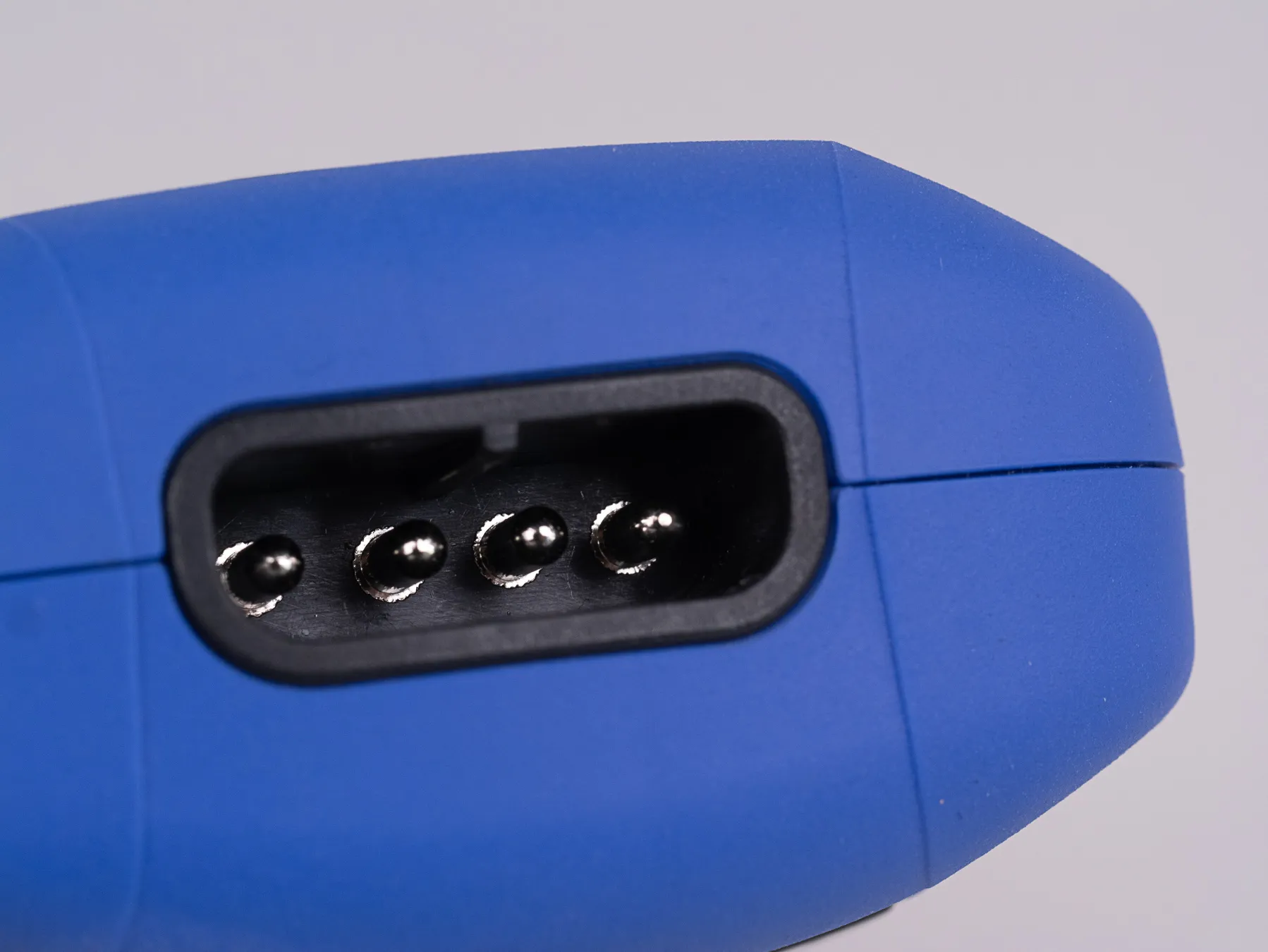

Im Unterschied zur CM4002 verfügt die CM4003-90 über einen zwischen RMS und Kurvenform umschaltbaren Ausgang für den Anschluss an einen Recorder oder ein anderes Datenerfassungssystem. Das mitgelieferte 1,5 m lange Anschlusskabel L9097 stellt einen BNC-Stecker für den direkten Anschluss an Recordereingänge bereit und verfügt zusätzlich über einen USB-C-Stromeingang zur externen Versorgung des Geräts bei Langzeitmessungen. Für die Stromversorgung liegt außerdem das 1,0 m lange USB-Kabel L9510 von USB A auf USB C bei.Der Ausgang ist zwischen RMS-Ausgang und Kurvenformausgang umschaltbar. Der RMSAusgang wird fünfmal pro Sekunde aktualisiert und eignet sich für die Aufzeichnung von
Messwertverläufen mit einem Logger, Recorder oder einem anderen
Datenerfassungssystem mit Spannungseingang. Der Kurvenformausgang ist für die
Aufzeichnung von Stromverläufen mit einem Recorder vorgesehen, beispielsweise mit einem
Memory Recorder wie dem MR8870 oder MR8880.
Für stationäre Überwachungsaufgaben kann das optionale Netzteil Z1013 als USBStromversorgung verwendet werden. Für Datenerfassungssysteme mit 4 mm Anschlüssen
steht optional der Adapter 9704 zur Verfügung, der eine BNC-Buchse auf 4 mm
Sicherheitsanschlüsse umsetzt. Durch diese Auslegung eignet sich die CM4003-90 für die
Langzeitaufzeichnung von Leckstrom, Differenzstrom und Laststrom. Aufgrund des

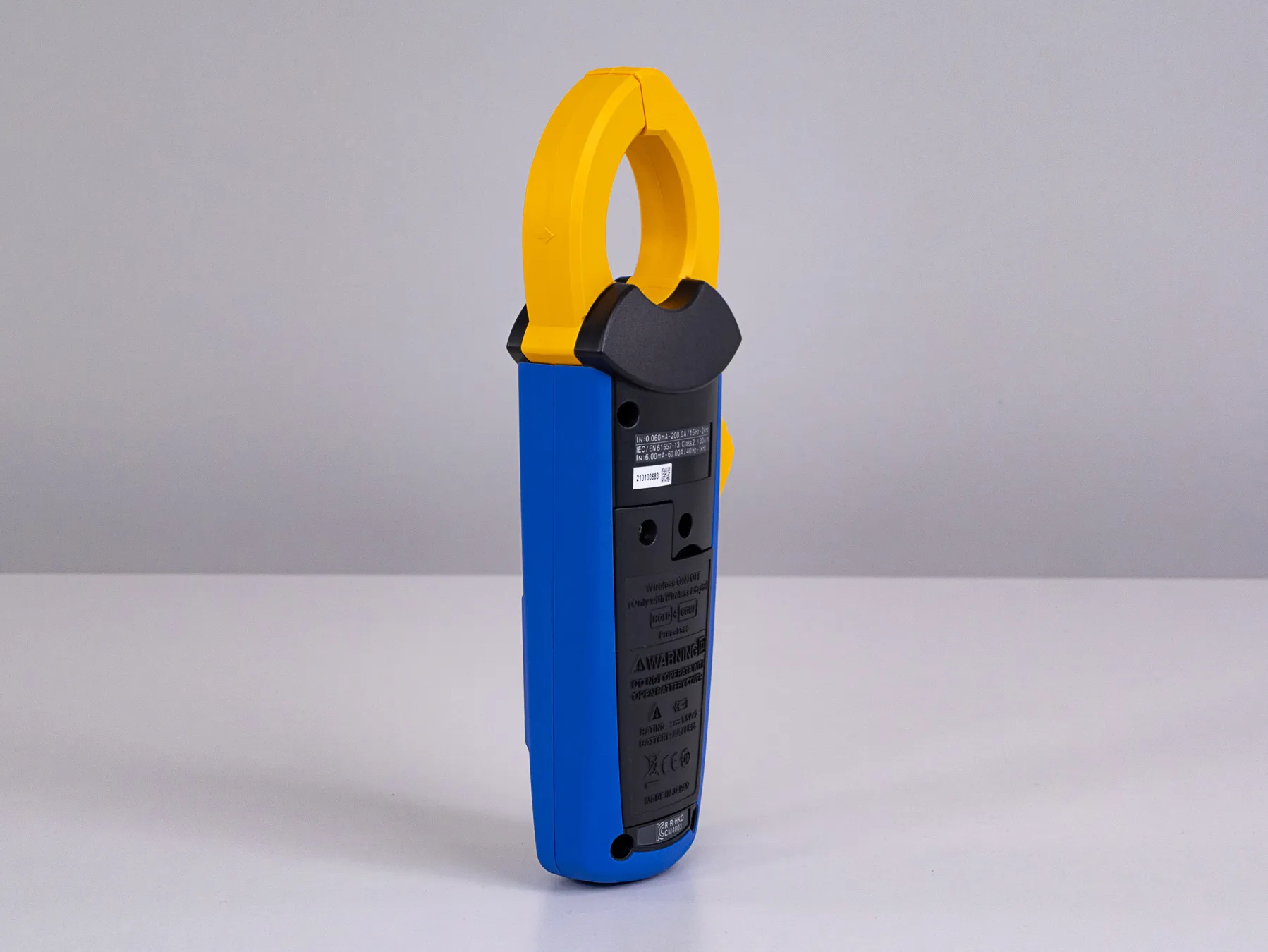

Ausgangs und der externen Stromversorgung ist die CM4003-90 in CAT III 300 V eingestuft.
Bluetooth-Kommunikation

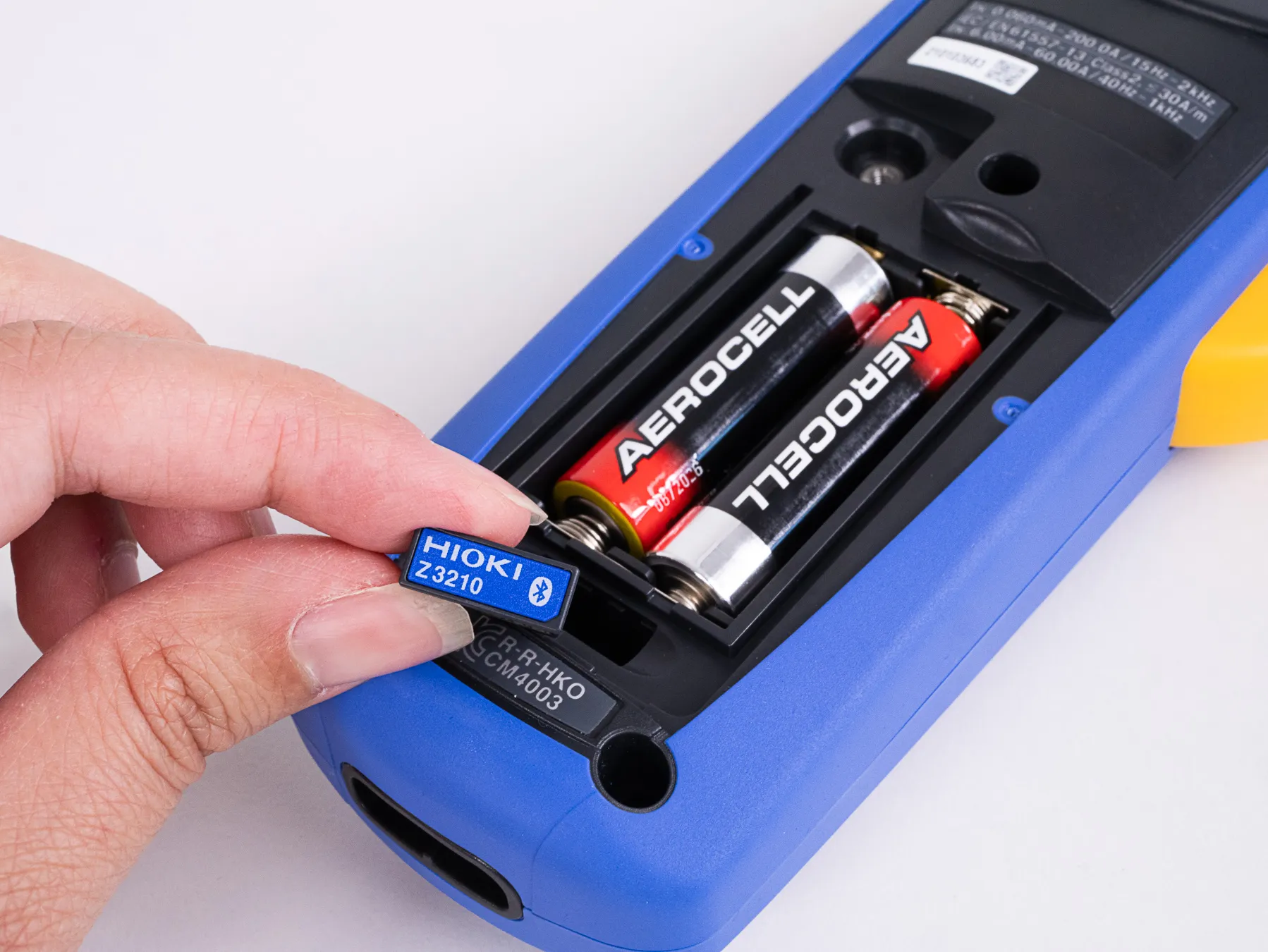

Da der Z3210 Bluetooth Adapter im CM4003-90 enthalten ist, steht die BluetoothKommunikation ohne zusätzliches Zubehör zur Verfügung. Messwerte können zur Dokumentation, Kommentierung und Berichtserstellung an ein Smartphone oder Tablet übertragen werden. Mit der kostenlosen GENNECT Cross App für iOS und Android lassen sich Messwerte einzelnen Messstellen zuordnen, zusammen mit Fotos der Messstelle dokumentieren und direkt vor Ort auswerten. Messwerte lassen sich außerdem in Echtzeit auf einem mobilen Endgerät anzeigen, wenn das Messgerät an einer Stelle installiert ist, an der das Display nicht direkt sichtbar ist.Der beiliegende Adapter erweitert zudem die Ereignisaufzeichnung. Grenzwerte und
Aufzeichnungsbedingungen können über ein mobiles Endgerät gesetzt werden, und
aufgezeichnete Ereignisse lassen sich anschließend zusammen mit Startzeit, Endzeit und
Maximalwert des Leckstroms auswerten. Während der Aufzeichnung ist keine durchgehende
Bluetooth-Verbindung erforderlich. Der Z3210 unterstützt außerdem den HID-Betrieb, sodass
Messwerte direkt in Excel oder andere Anwendungen übertragen werden können. In diesem
Modus wird der Adapter vom verbundenen Gerät als Bluetooth-Tastatur erkannt.
Entwickelt und gefertigt in Japan
HIOKI entwickelt seit Jahrzehnten Strommesstechnik für anspruchsvolle elektrische Messaufgaben, von Stromzangen bis zu hochpräzisen Stromsensoren. Sie alle werden am Produktionsstandort des Unternehmens in der Präfektur Nagano in Japan entwickelt und gefertigt. Die enge Verbindung von Entwicklung und Fertigung sowie die Kontrolle über Sensorik, Mechanik und Elektronik machen sich bei der täglichen Arbeit mit den Geräten bemerkbar.Weitere Informationen im Blog:
Lieferumfang
- CM4003 AC-Leckstromzange
- Z3210 Bluetooth-Adapter
- C0203 Gerätetasche
- L9097 Anschlusskabel
- L9510 USB-Kabel
- Bedienungsanleitung
- Sicherheitshinweise
- 2x LR6 (AA) Alkaline-Batterien
-
Produktkatalog mit Datenblatt, Zangenmessgerät Serie (Englisch)9,893 KB pdf
-
Produktbroschüre mit Datenblatt, AC Leckstromzange CM4002, CM4003 (Englisch)2,776 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Englisch)3,479 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Deutsch)3,549 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Französisch)3,617 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Spanisch)3,592 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4002, CM4003 (Italienisch)3,628 KB pdf
