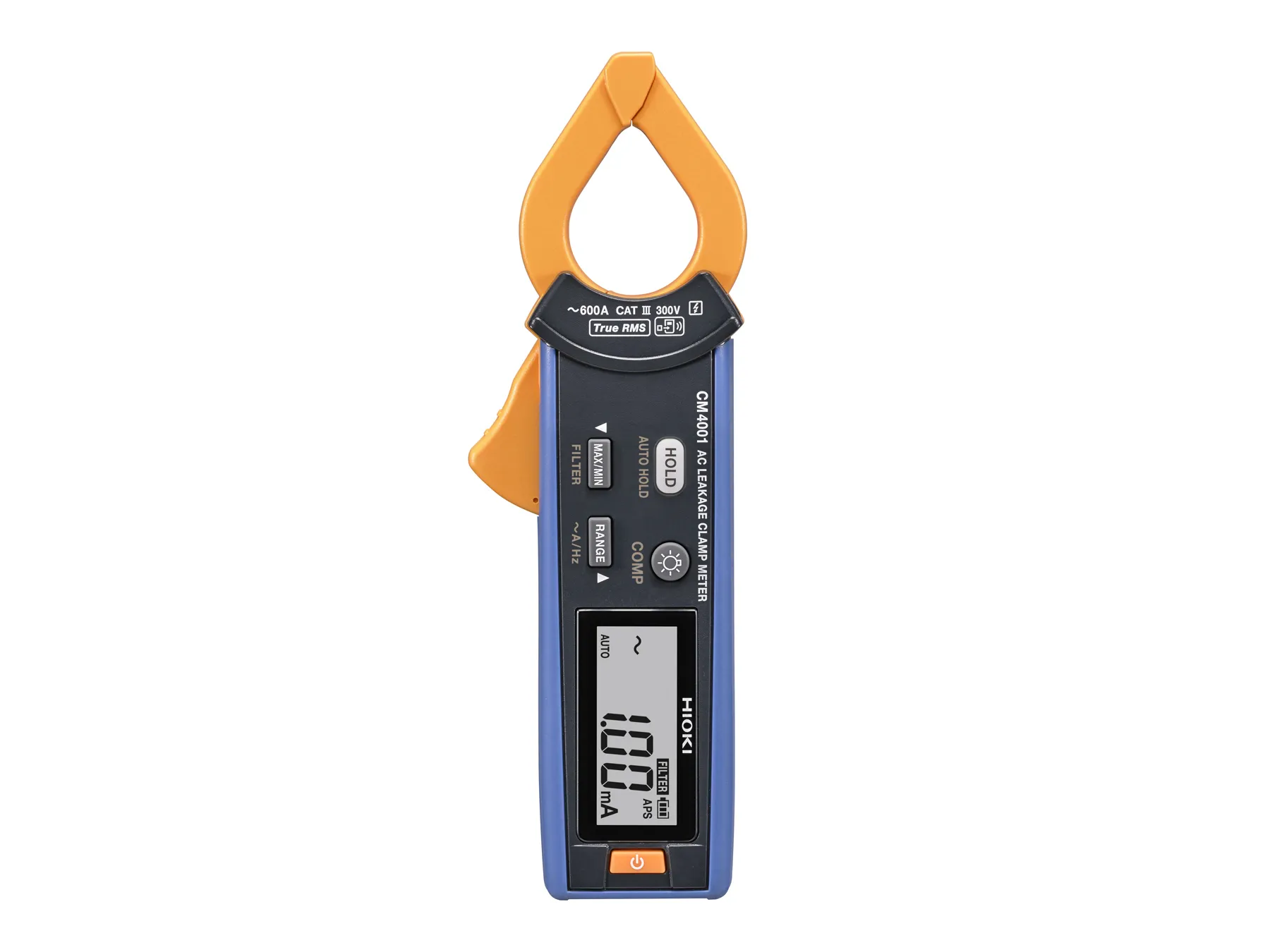

HIOKI CM4001 - AC-Leckstromzange für Leck- und Laststrommessungen, 600 A
AC-Leckstromzange für Leck- und Laststrommessungen von 600 µA bis 600 A, maximaler
Leiterdurchmesser 24 mm, True RMS, 50/60 Hz-Filter, Grenzwertalarm, CAT III 300 V,
Bluetooth optional mit Z3210
458,00 €
Inhalt:
1 Stück
Ab Lager in Deutschland
458,00 €
HIOKI CM4001 - AC-Leckstromzange für Leck- und Laststrommessungen, 600 A
Produktnummer:
CM4001
Lagerbestand:
1
GTIN/EAN:
4536036012602
Länge:
160 mm
Breite:
37 mm
Höhe:
27 mm
Gewicht:
0.115 kg
Beschreibung
Produktinformationen HIOKI CM4001 - AC-Leckstromzange für Leck- und Laststrommessungen, 600 A
Technische Eckdaten
- Leckstrommessung von 600 µA bis 600 A

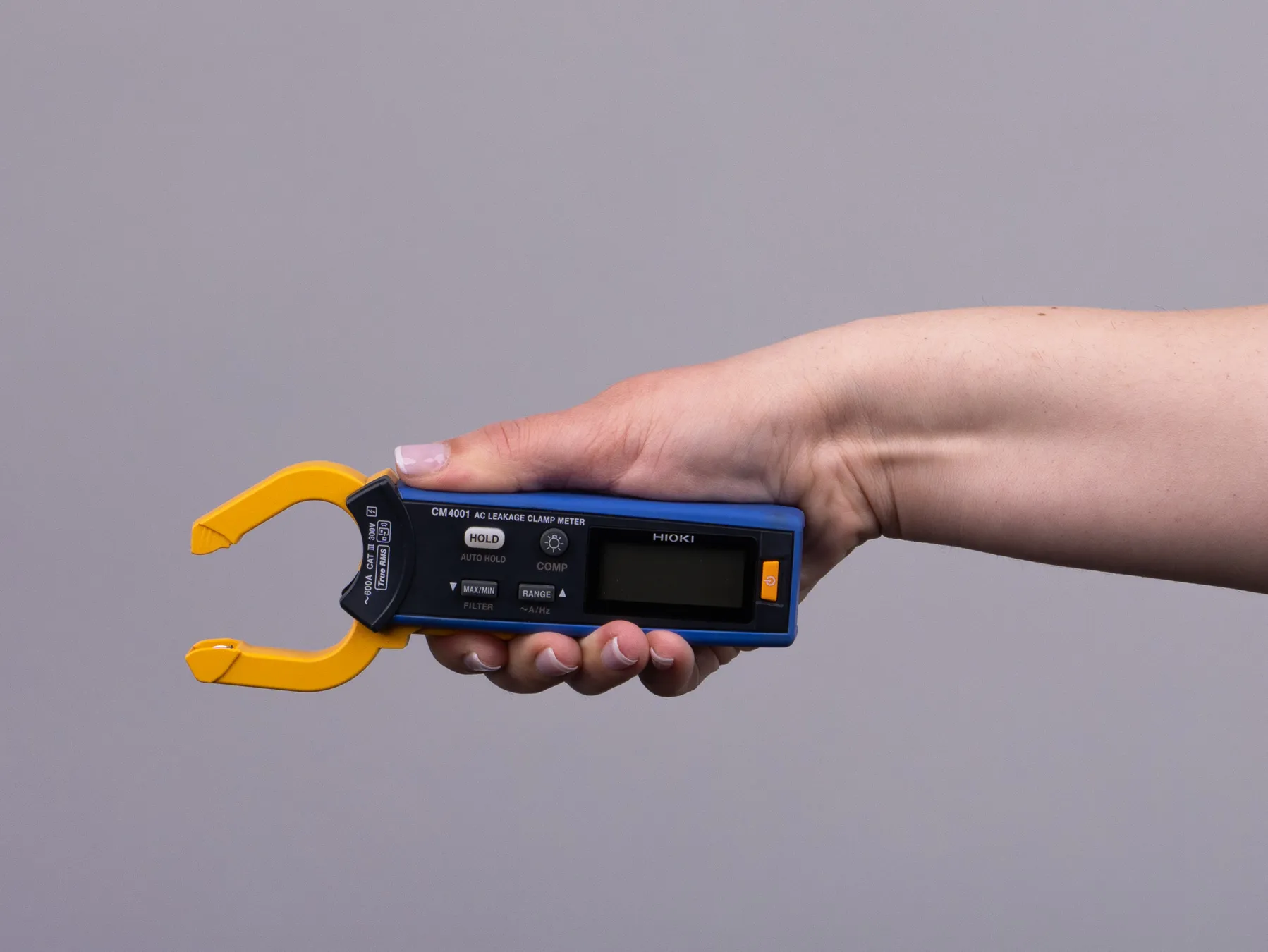

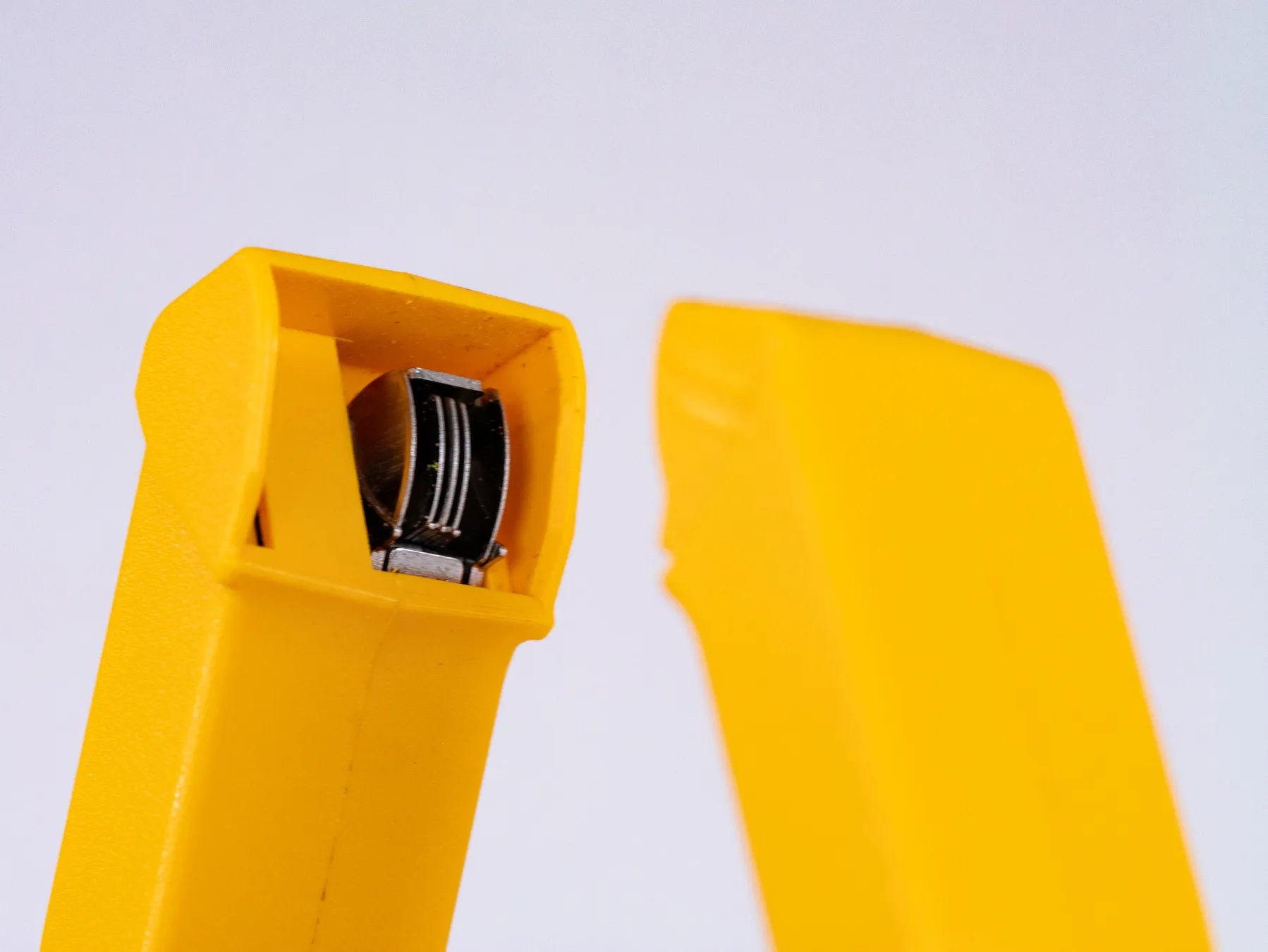

- Schmale Zangenbacken, max. Leiterdurchmesser 24 mm
- 50/60 Hz-Filter für stabile Leckstrommessungen
- Grenzwertalarm zur schnellen Fehlererkennung
- Optionale Bluetooth-Kommunikation über Z3210
Typische Anwendungen
- Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) und FehlerstromSchutzschaltern (GFCIs)
- Lokalisierung von Isolationsfehlern und Erdableitungen

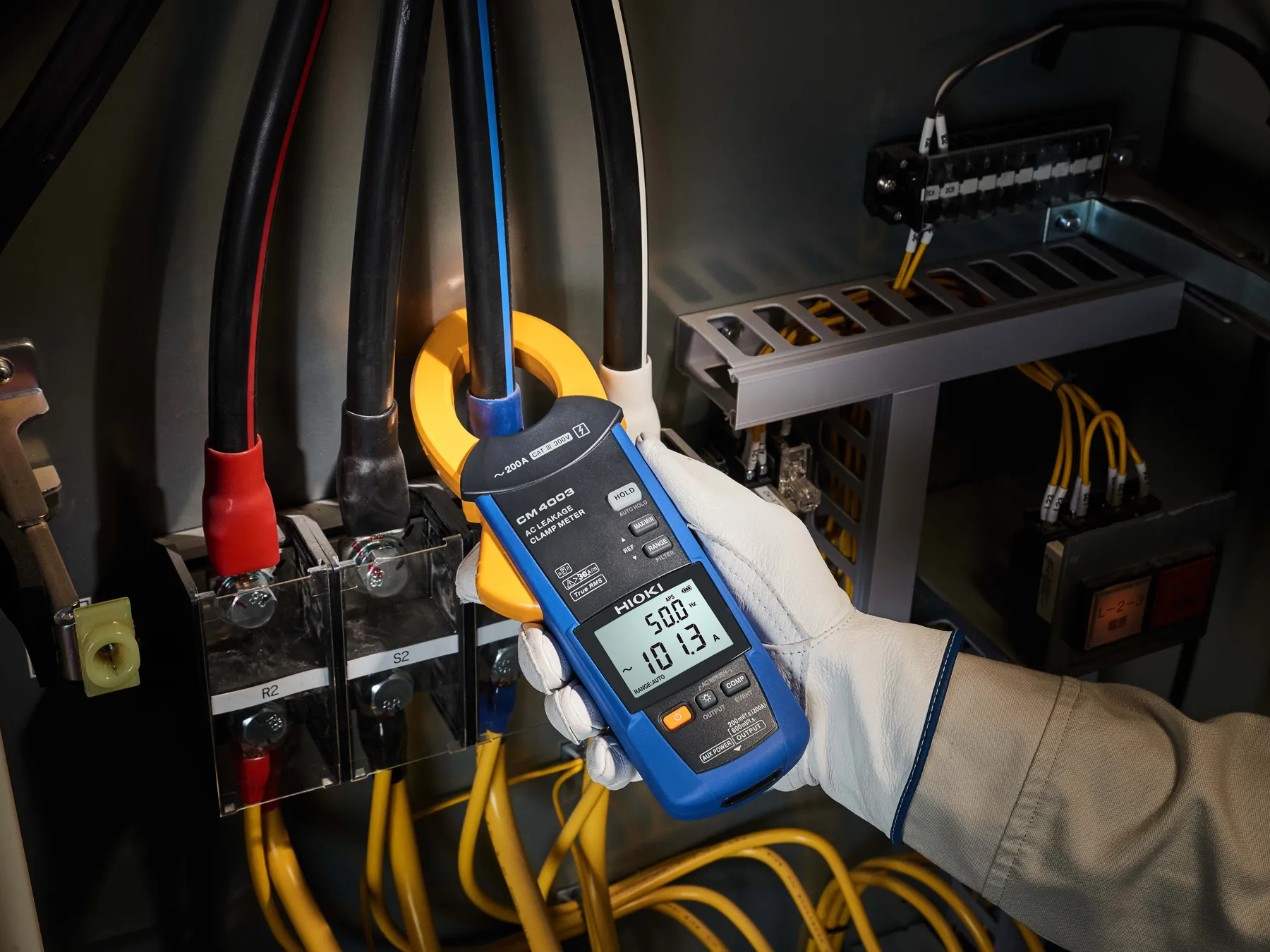

- Messungen in Verteilungen und Schaltschränken mit wenig Platz
- Kontrolle von Lastströmen und Lastverteilung
- Vergleichsmessungen von Leckströmen in mehreren Stromkreisen
| Merkmal |
CM4001 CM4001-90 |
CM4002 CM4002-90 |
CM4003 CM4003-90 |
|---|---|---|---|
| Ausgelegt für | Enge Verteilungen, Leckstrom und Laststrom |
µA-Leckstromdiagnose, RCD/FI-Fehler |
Langzeitüberwachung, sporadische Fehler |
| Kleinster messbarer Strom | 600 µA | 60 µA | |
| AC-Strombereiche | 5 Bereiche: 60 mA bis 600 A |
6 Bereiche: 6 mA bis 200 A |
|
| Max. Leiterdurchmesser | 24 mm | 40 mm | |
| Messausgang | - | RMS und Kurvenform | |
| Messkategorie | CAT III 300 V | CAT IV 300 V CAT III 600 V |
CAT III 300 V |
Detaillierte Produktübersicht

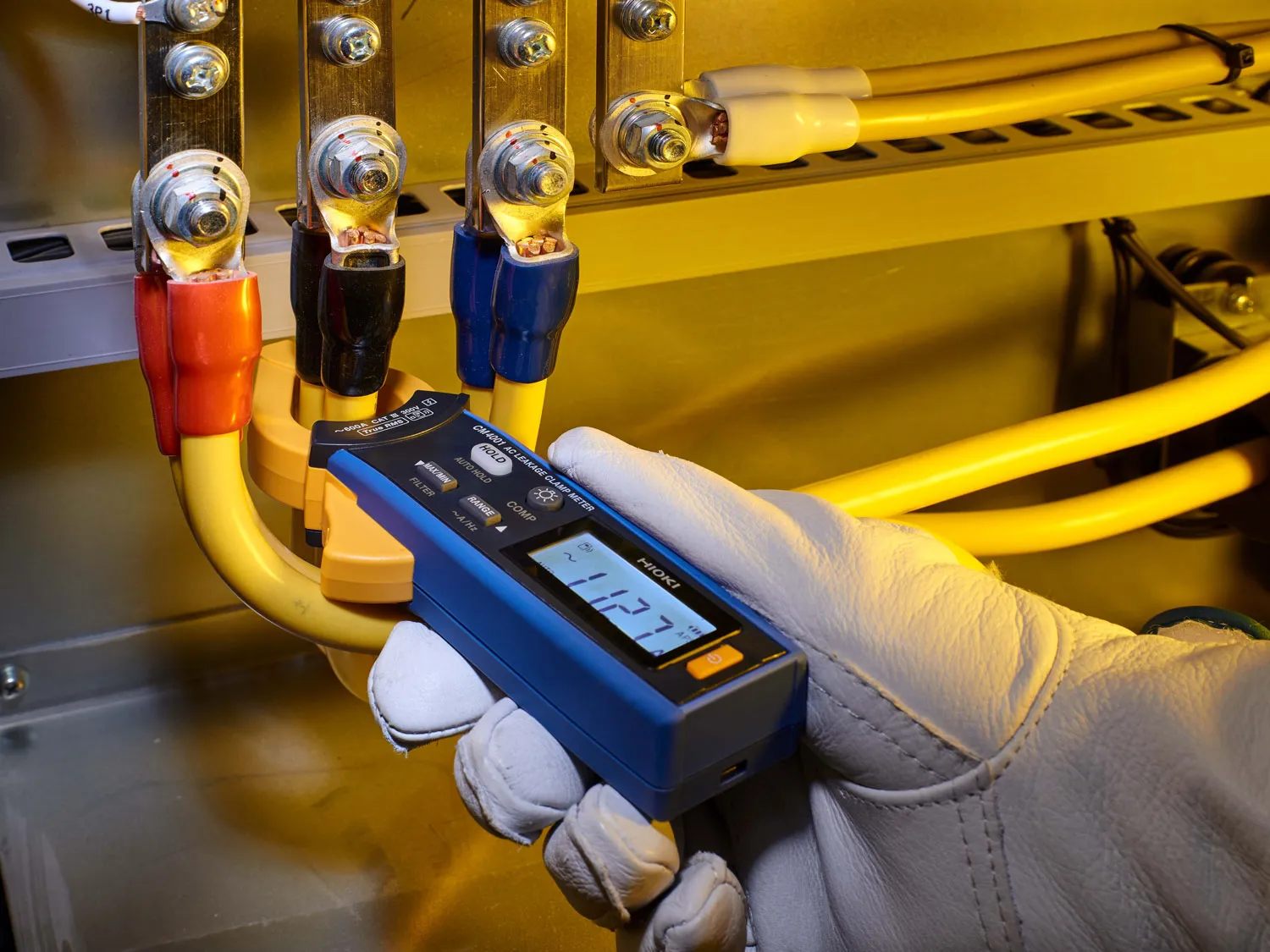

Leckströme in elektrischen Installationen können zu unerwarteten FI-Auslösungen, Isolationsfehlern oder Anlagenabschaltungen führen, deren Ursache oft schwer zu lokalisieren ist. Die AC-Leckstromzange HIOKI CM4001 misst Ströme von 600 µA bis 600 A und erfasst damit auch sehr kleine Leckströme in elektrischen Installationen. Ihre schmalen Zangenbacken mit einer Öffnung von 24 mm passen zwischen dicht verlegte Leiter und ermöglichen Messungen in beengten Installationsumgebungen wie Schaltschränken und Verteilungen.Perfekt für Leck- und Laststrommessungen
Die CM4001 misst Leck-, Differenz- und Lastströme mit True-RMS-Messverfahren. Werden alle aktiven Leiter eines Stromkreises gemeinsam umfasst, misst die Zange den Differenzstrom (Fehlerstrom) zur Überprüfung von Fehlerstrom-Schutzeinrichtungen (RCD/FI). So lassen sich Fehlauslösungen und sporadische Erdfehler eindeutig lokalisieren. Wird ein einzelner Leiter umfasst, kann der Laststrom gemessen werden, um Lastzustände von Stromkreisen zu prüfen und ungewöhnliche Stromaufnahmen angeschlossener Geräte zu erkennen.Fünf AC-Messbereiche von 60,00 mA bis 600,0 A decken einen breiten Messbereich ab.
Leckströme ab 600 µA können ebenso erfasst werden wie Lastströme bis 600,0 A. Die
Frequenzcharakteristik reicht von 40 Hz bis 1 kHz. Ein zuschaltbarer Tiefpassfilter
unterdrückt hochfrequente Störanteile, sodass der für RCD-Prüfungen relevante 50/60-HzLeckstrom auch in Stromkreisen mit Frequenzumrichtern oder Schaltnetzteilen zuverlässig
bewertet werden kann.
Funktionen für Service und Installationsarbeiten
Die Vergleichsfunktion (Comparator) signalisiert Grenzwertüberschreitungen unmittelbar über eine rote Hintergrundbeleuchtung und einen akustischen Alarm. Weitere Funktionen wie Frequenzmessung, Auto Hold, Max/Min/Avg-Speicher, Einschaltstrommessung (bis 150 ms) und Spitzenwerterfassung erleichtern Messungen, Prüfungen und Wartungsarbeiten im täglichen Einsatz.CAT III 300 V klassifiziert, ist die CM4001 für Messungen an fest installierten Anlagen,
Verteilungen und Schaltschränken in Wohn-, Gewerbe- und Industriebereichen ausgelegt.
Dank ihrer kompakten Bauform und der vielseitigen Messfunktionen gehört sie zur
Grundausstattung jedes Servicetechnikers.
Mit dem optionalen Z3210 Wireless Adapter können Messdaten per Bluetooth an die
GENNECT Cross App auf Smartphone oder Tablet übertragen werden. Dort lassen sich die
Werte speichern, beschriften und als PDF-Bericht direkt vor Ort dokumentieren. Die
drahtlose Verbindung ermöglicht außerdem das Ablesen des Messwerts, wenn das Gerät so
positioniert ist, dass das Display nicht direkt sichtbar ist.
Entwickelt und gefertigt in Japan
HIOKI-Leckstromzangen werden im eigenen Werk in der Präfektur Nagano entwickelt und gefertigt und stehen für hohe Messgenauigkeit, mechanische Präzision und Langlebigkeit im täglichen Einsatz.Was ist das Besondere an AC-Leckstromzangen von HIOKI?
Lieferumfang
- CM4001 Leckstromzange
- Gerätetasche
- Halteschlaufe
- Bedienungsanleitung
- Sicherheitshinweise
- 1 × LR03 (AAA) Alkaline-Batterie
-
Produktkatalog mit Datenblatt, Zangenmessgerät Serie (Englisch)9,893 KB pdf
-
Produktbroschüre mit Datenblatt, AC Leckstromzange CM4001 (Englisch)1,983 KB pdf
-
Produktflyer für CM400x (Deutsch)2,978 KB pdf
-
Produktflyer für CM400x (Englisch)2,936 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Englisch)1,444 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Deutsch)1,430 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Französisch)1,537 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Spanisch)1,368 KB pdf
-
Bedienungsanleitung, AC Leckstromzange CM4001 (Italienisch)1,400 KB pdf
Produktgalerie überspringen
Regulärer Preis:
118,00 €
Regulärer Preis:
528,00 €
Regulärer Preis:
618,00 €
Regulärer Preis:
688,00 €
Regulärer Preis:
718,00 €
Regulärer Preis:
778,00 €
Zugehörige Produkte
Z3210
HIOKI Z3210 - Bluetooth-Adapter für kompatible HIOKI Messgeräte
Bluetooth Adapter zur Datenübertragung kompatibler HIOKI Messgeräte auf Windows-, iOS- oder Android-Geräte mit GENNECT Cross oder als HID Tastaturprofil
CM4001-90

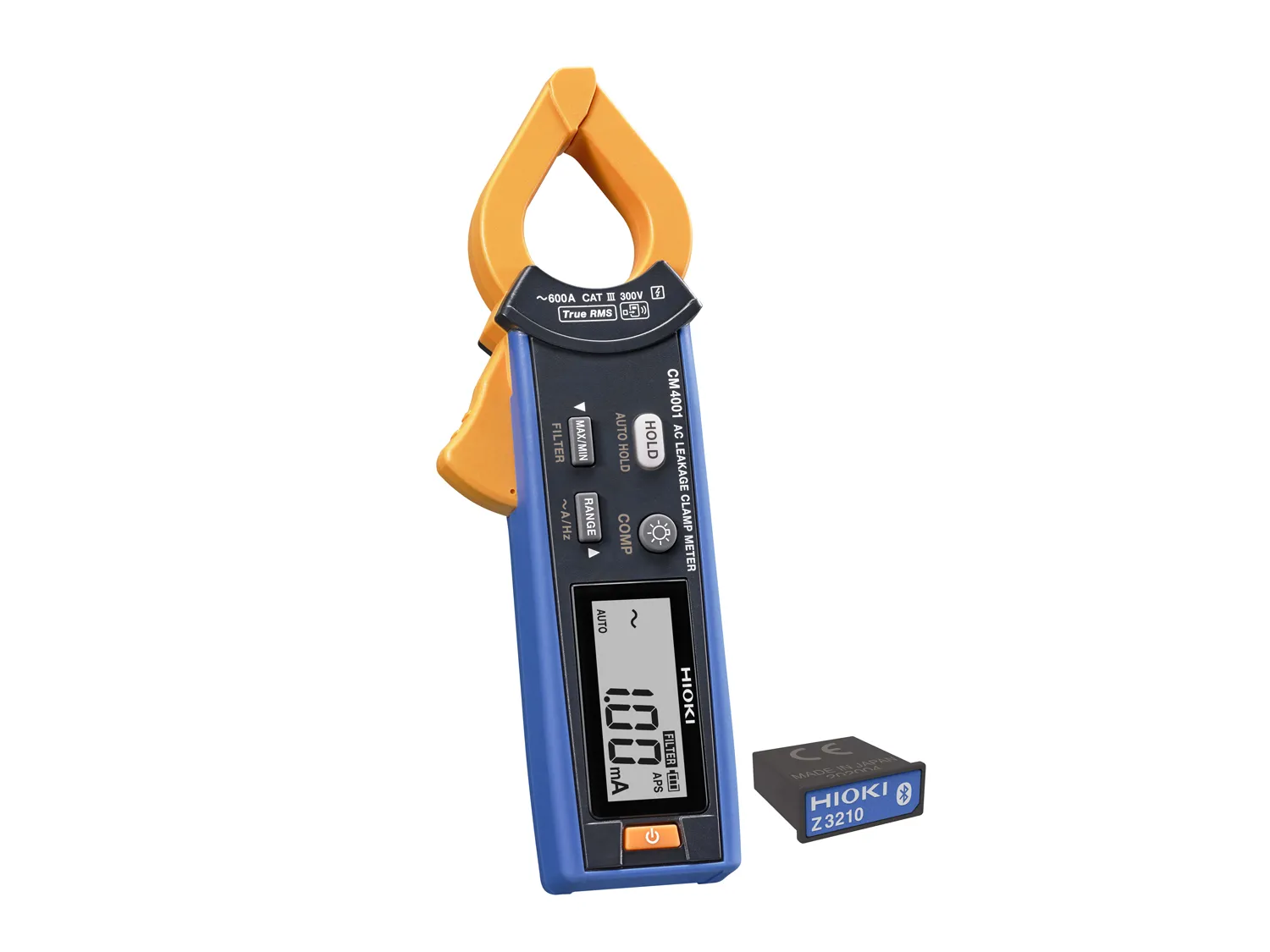

HIOKI CM4001-90 - AC-Leckstromzange mit Bluetooth, 600 A
AC-Leckstromzange mit Bluetooth-Kommunikation für Leck- und Laststrommessungen von
600 µA bis 600 A, maximaler Leiterdurchmesser 24 mm, True RMS, 50/60 Hz-Filter,
Grenzwertalarm, CAT III 300 V
CM4002
HIOKI CM4002 - AC-Leckstromzange für µA-Leckströme, 200 A
AC-Leckstromzange für µA-Leckstrommessungen von 60 µA bis 200 A, maximaler
Leiterdurchmesser 40 mm, True RMS, 50/60 Hz-Filter, Grenzwertalarm, CAT IV 300 V / CAT
III 600 V, Bluetooth optional mit Z3210

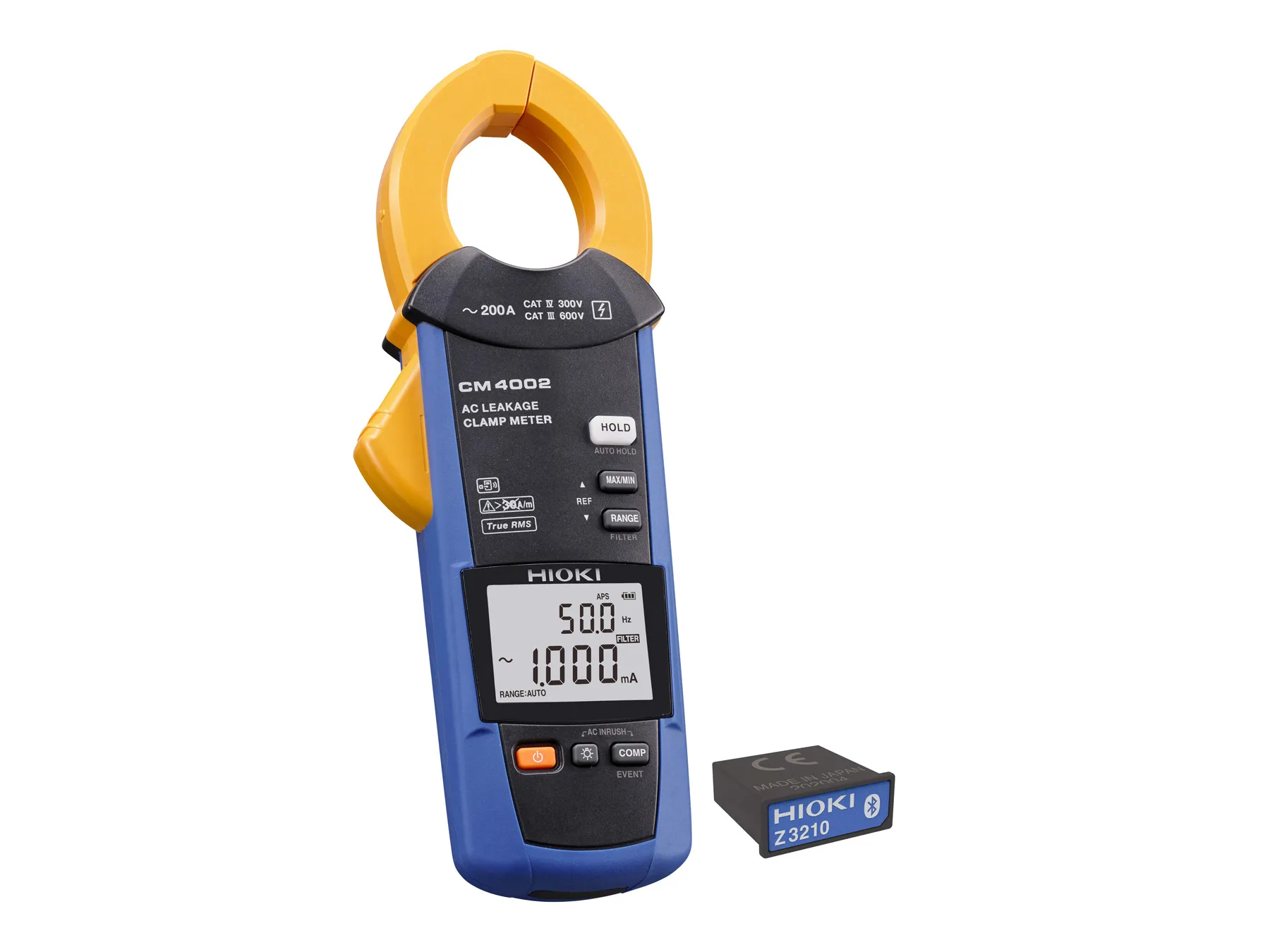

CM4002-90
HIOKI CM4002-90 - AC-Leckstromzange mit Bluetooth für µA-Leckströme, 200 A
AC-Leckstromzange mit Bluetooth-Kommunikation für µA-Leckstrommessungen von 60 µA
bis 200 A, maximaler Leiterdurchmesser 40 mm, True RMS, 50/60 Hz-Filter, Grenzwertalarm,
CAT IV 300 V / CAT III 600 V

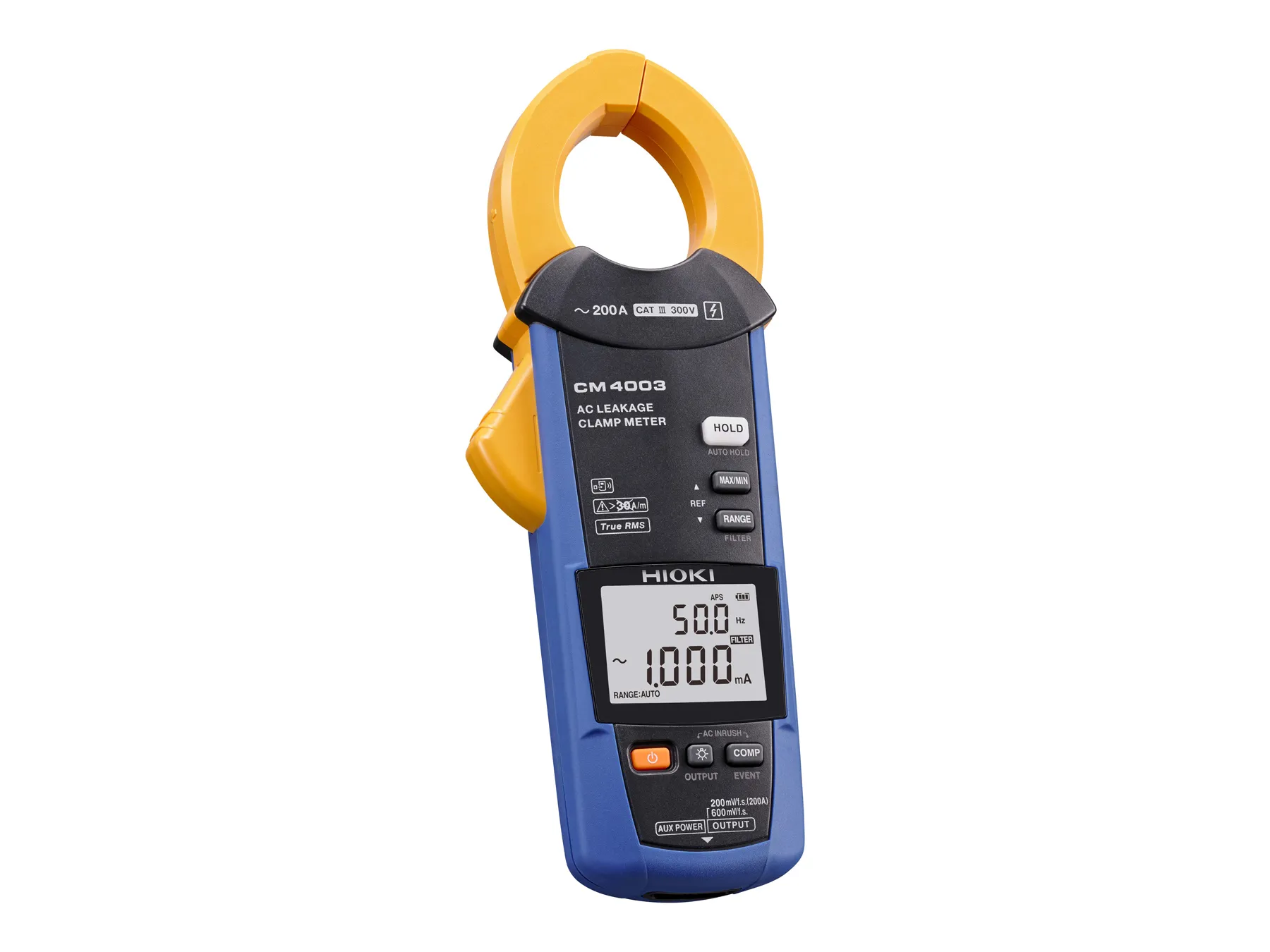

CM4003
