Hochpräziser modularer Leistungsanalysator, bis zu 8 Kanäle, ±0,03 % Grundgenauigkeit, 15 MHz Abtastrate, 18-Bit A/D-Wandlung, automatische Phasenkorrektur für Hioki-Stromsensoren, 1 ms Datenrate, CMRR 110 dB @ 100 kHz

Modularer Speicherrekorder mit bis zu 32 Kanälen, max. Abtastrate 200 MS/s, max. 1000 VDC isolierter Direkteingang, bis zu 1 TB Speicher mit SSD-Option, intuitive Benutzeroberfläche, Touchscreen, Echtzeit-Berechnung und Echtzeit-Speicherung

Messsystem zur präzisen Ermittlung des Volumenwiderstands der Elektrodenbeschichtung sowie des Übergangswiderstands zwischen Beschichtung und Aluminium- oder Kupfer-Ableiterfolie von Lithium-Ionen-Batterien in einem einzigen Messschritt

Haupteinheit für Systemintegrationsanwendungen, modulares System, max. 3000 Spannungs-/Temperatur- oder 120 Leistungskanäle, für Hochspannungs-/Hochstromanwendungen, Echtzeit-Datenübertragung über UDP, max. Aktualisierungsintervall 5 ms, für 19"-Racksysteme

Technische Eckdaten:Maximale Eingangsspannung: 5 kVrms Bandbreite: DC bis 4 MHz (-3 dB) Genauigkeit: ±0,08 % (DC), ±0,04 % (50/60 Hz) Amplitudengenauigkeit ±0,1 % bis 200 kHz, Phasengenauigkeit ±0,1° bis 500 kHz Gleichtaktunterdrückung (CMRR): 80 dB bei 100 kHz Besondere Vorteile:Präzise Hochspannungsmessung bis 5 kVrms, ideal für Leistungsanalysen Konstante Amplituden- und Phasengenauigkeit bis 1 MHz Hohe Störunterdrückung mit 80 dB CMRR bei 100 kHz sorgt für stabile Messungen auch in störbehafteten UmgebungenTypische Anwendungen:Verlustmessugen an Hochspannungstransformatoren, Induktivitäten und Wickelgütern Wirkungsgradbewertung von SiC-/GaN-basierten Hochspannungswechselrichtern und -umrichtern Leistungsbewertung von Systemen zur drahtlosen Energieübertragung (WPT) Leistungsanalysen in Bahnantrieben und großtechnischen Industrieenergiesystemen Prüfung und Wirkungsgradverifizierung von Hochspannungs-Solarwechselrichtern Detaillierte Produktübersicht:Der HIOKI VT1005 ist ein präziser AC/DC-Hochspannungsteiler zur Messung von Signalen bis 5 kVrms. Er skaliert Eingangsspannungen mit einem festen Teilerverhältnis von 1000:1 und gibt das heruntergeregelte Signal über einen BNC-Ausgang aus. Dieses kann direkt an Leistungsanalysatoren, Speicherrekorder, Oszilloskope oder jedes andere Messsystem mit BNC-Eingang angeschlossen werden. Der VT1005 erreicht eine hohe Genauigkeit über einen weiten Frequenzbereich: ±0,08 % bei Gleichspannung und ±0,04 % bei 50/60 Hz. Die Amplitudengenauigkeit beträgt ±0,1 % bis 200 kHz, die Phasengenauigkeit ±0,1° bis 500 kHz. Damit eignet sich das Gerät für präzise Leistungsanalysen auch in schnell schaltenden Systemen mit hohem Oberwellenanteil und unterstützt Messungen bis 4 MHz (-3 dB). Vorteile gegenüber Differenzialtastköpfen Im Vergleich zu konventionellen Hochspannungs-Differenzialtastköpfen bietet der HIOKI VT1005 klare Leistungsvorteile. Die meisten Differenzialtastköpfe erreichen nur etwa 2 % Amplitudengenauigkeit und spezifizieren die Phasengenauigkeit in der Regel gar nicht. Damit sind sie für präzise Leistungsanalysen ungeeignet, insbesondere in PWM-basierten Systemen wie Hochspannungs-DC/DC-Wandlern oder Traktionsumrichtern. Der VT1005 ist für hochgenaue AC/DC-Spannungsmessungen mit klar definierten Amplituden- und Phasenspezifikationen konzipiert und ist speziell für solche anspruchsvollen Anwendungen ausgelegt. Passive Architektur für stabile MessergebnisseDie passive Architektur des VT1005 verhindert typische Probleme aktiver Differenzialtastköpfe wie die Belastung des Prüflings durch den Tastkopf, den thermischen Drift oder zusätzliches Rauschen durch aktive Schaltungen. So entstehen stabile und saubere Signale mit hoher Genauigkeit, die auch bei hohen Frequenzen zuverlässig erhalten bleiben. Dank seiner Genauigkeit, des breiten Frequenzgangs und der hohen Störfestigkeit ist der VT1005 ein unverzichtbares Werkzeug zur Messung von Verlusten an Hochspannungstransformatoren und Induktivitäten, zur Wirkungsgradbewertung von SiC- /GaN-basierter Leistungselektronik sowie zur Qualifizierung von Systemen zur drahtlosen Energieübertragung (WPT).

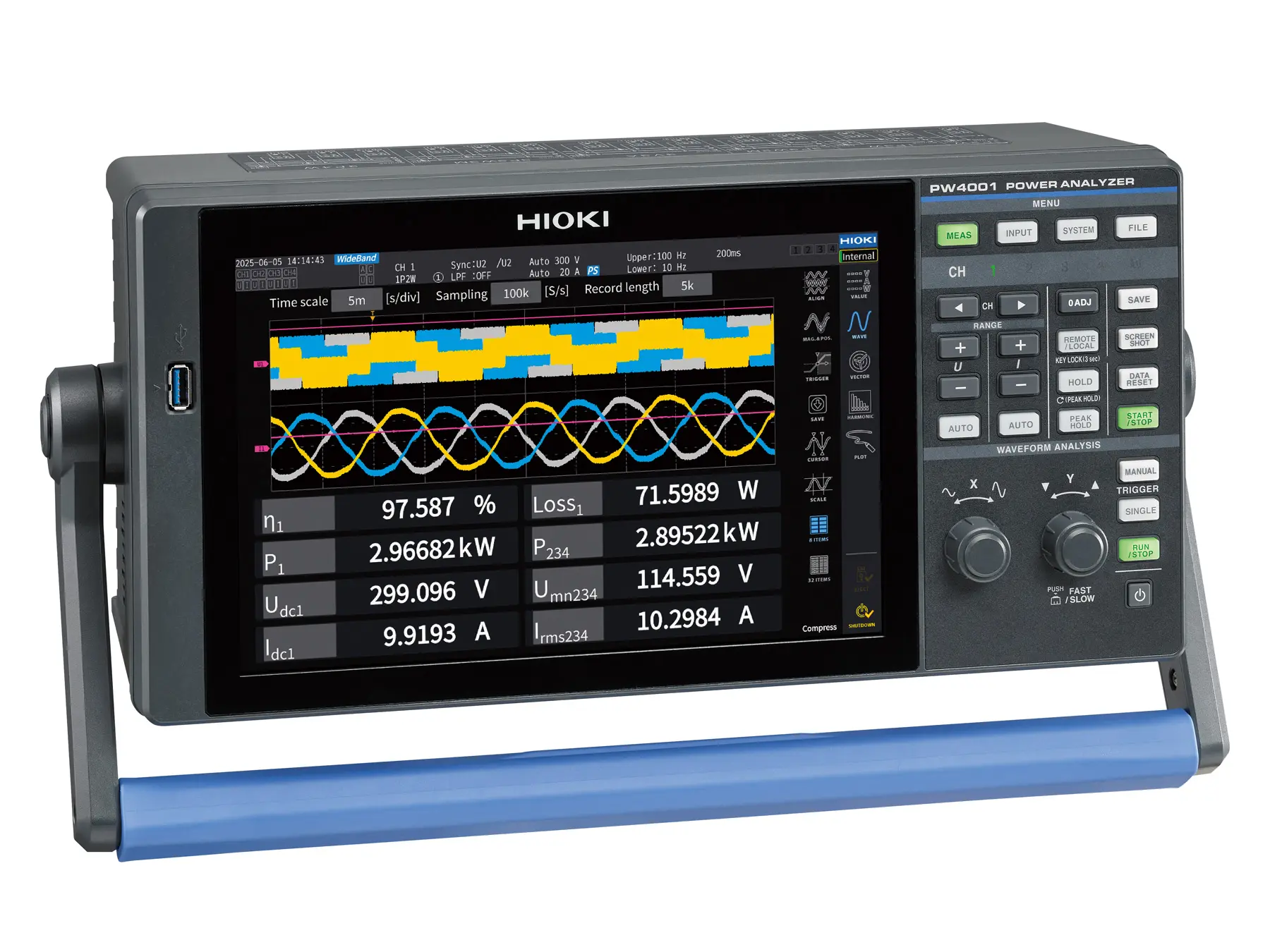

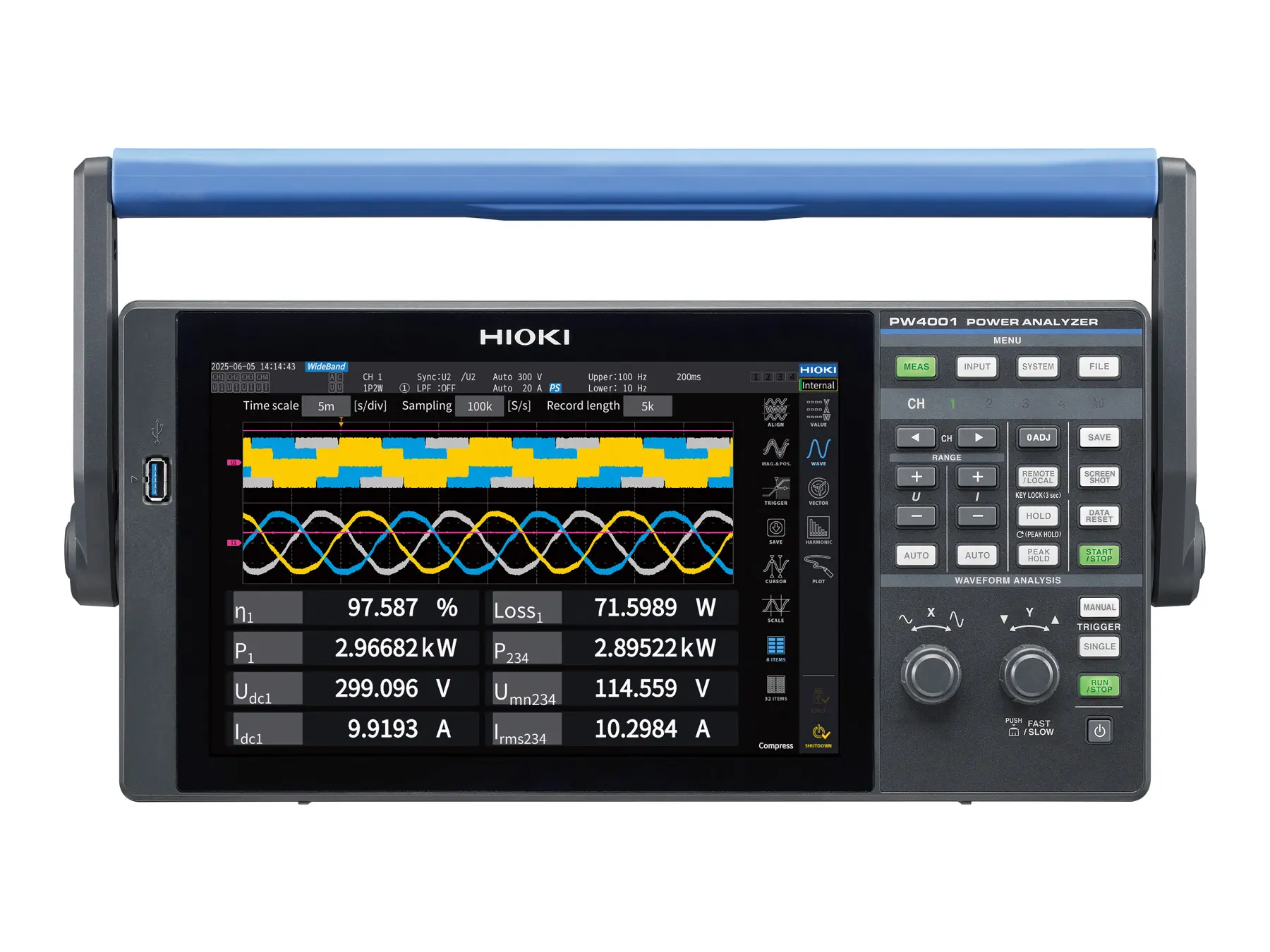

Tragbarer 4-Kanal-Leistungsanalysator, Grundgenauigkeit ±0,04 %, Messbereich von Gleichstrom bis 600 kHz, CAT II 1500 V DC, Datenaktualisierungsrate 1 ms, Kurvenform- und D/A-Ausgang, Motoranalyse, externer DC-Eingang

Impedanzanalysator, 1 MHz bis 3 GHz, Grundgenauigkeit ±0,65% Z und ±0,38° Phase, typische Wiederholgenauigkeit ca. ±0,07%, typische Messzeit 0,5 ms, Comparator- und BIN-Funktionen, USB, LAN, EXT-I/O, optional RS-232C oder GP-IB

Softwarebasiertes Slurry-Analysesystem für Lithium-Ionen-Batterien; Bewertung von Leitfähigkeit und Dispersion über DCR, R-ratio und Uniformity; Impedanzmessung 4 Hz bis 8 MHz; für wasser- und NMP-basierte Slurries
