HIOKI Erdungsmessgeräte – Zuverlässig messen, sicher installieren
Warum sind Erdungsmessungen wichtig?
Erdungsmessgeräte – auch bekannt als Erdungsprüfgeräte oder Erdungswiderstandsmesser – sind unverzichtbare Werkzeuge für Elektriker, Instandhalter und Sicherheitsfachkräfte. Sie prüfen die Wirksamkeit von Schutz- und Funktionserdungen, sichern die Einhaltung von internationalen Normen wie IEC 60364 und EN 61557-5 und schützen Menschen sowie Anlagen zuverlässig vor Stromschlägen, Fehlerströmen und Blitzeinschlägen.
FT3151
FT3151 - ANALOGES ERDUNGSMESSGERÄT

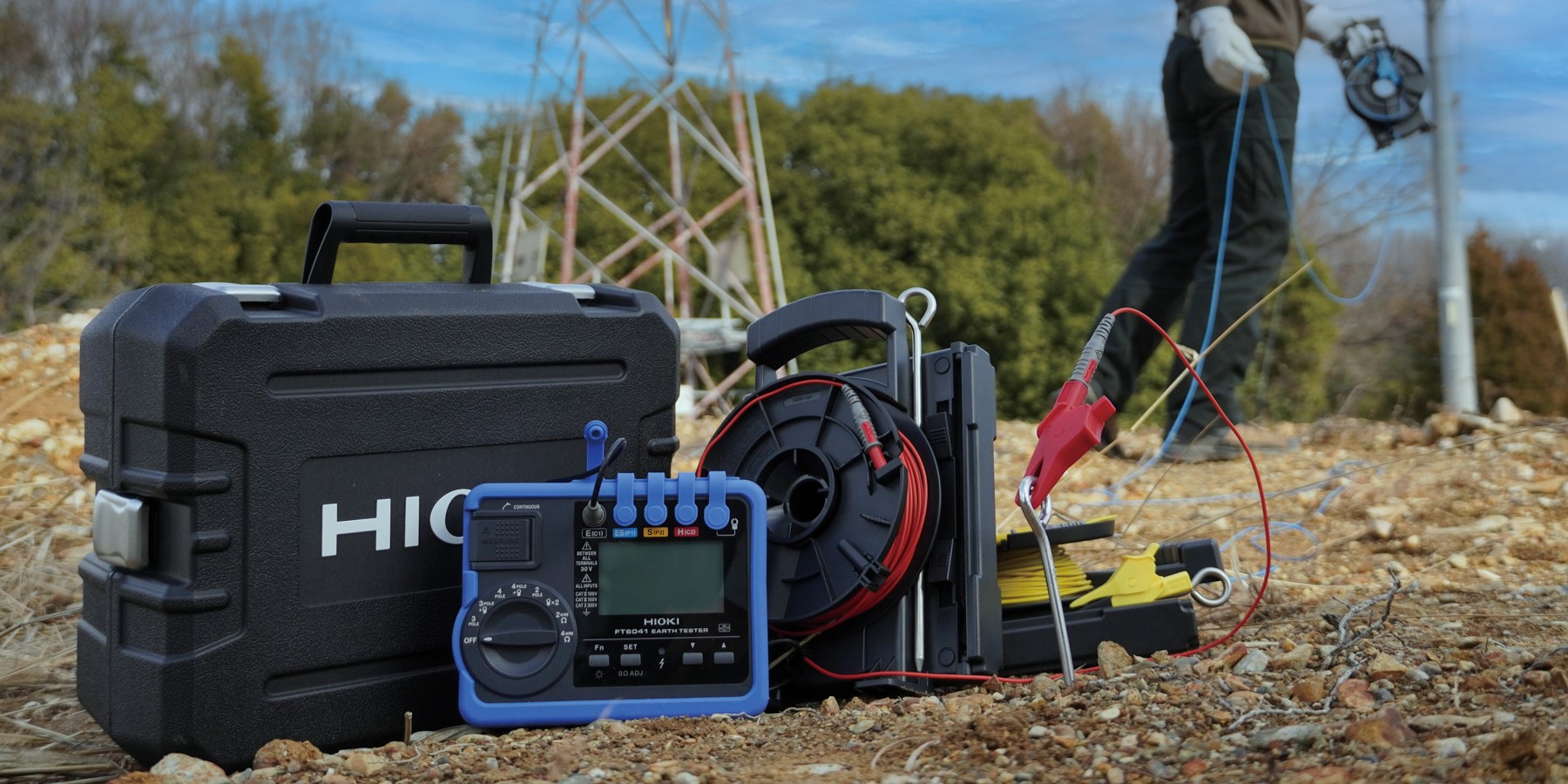

Der klassische Erdungswiderstandstester FT3151 ist mit einem einfach handhabbaren Kabelaufwicklungssystem ausgestattet und verwendet das Wechselstrom-Potentiometermessverfahren. Er bietet sowohl die Drei-Elektroden- als auch die Zwei-Elektroden-Messmethode, die je nach Bedarf umgeschaltet werden können. Mit Messfrequenzen von 575 Hz und 600 Hz ist der Tester für genaue und zuverlässige Erdungswiderstandsmessungen ausgelegt. Der Messstrom beträgt maximal 15 mA rms für die Drei-Elektroden-Methode und 3 mA rms oder weniger für die Zwei-Elektroden-Methode. Die Leerlaufspannung beträgt 50 V AC rms oder weniger, und die verfügbaren Widerstandsmessbereiche sind 10, 100 und 1000 Ohm. Technische Details: Messmethoden: AC-Potentiometermethode, Drei-Elektroden-Methode, Zwei-Elektroden-Methode (umschaltbar) Messfrequenz: 575 Hz / 600 Hz Messstrom:
o Drei-Elektroden-Methode: 15 mA rms oder weniger
o Zwei-Elektroden-Methode: 3 mA rms oder weniger Leerlaufspannung: 50 V AC rms oder weniger Widerstandsmessbereiche: 10/100/1000 Ohm
FT6031-50
FT6031-50 - 2- und 3-Pol Erdungsmessgerät

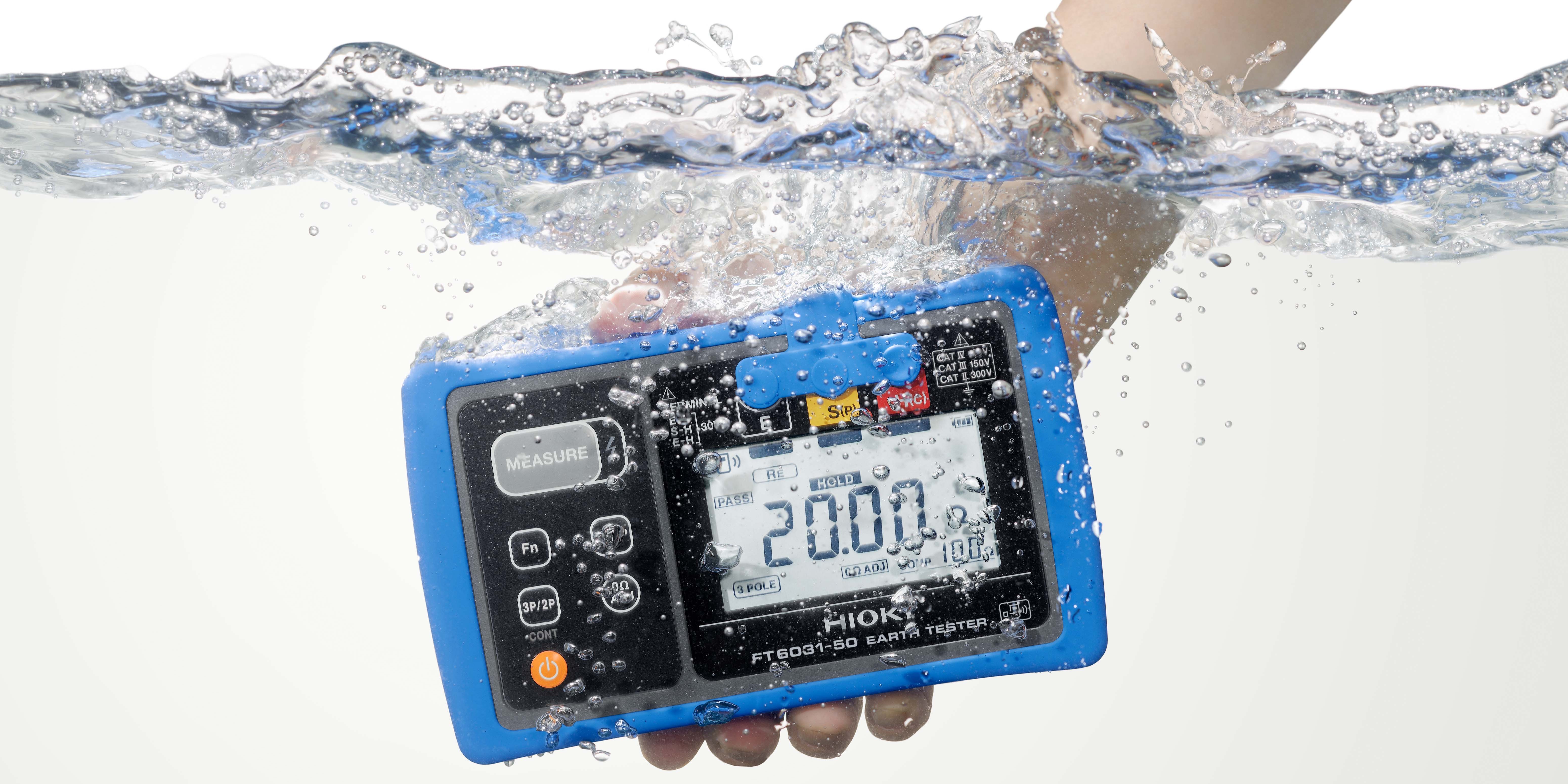

Das Hioki FT6031-50 Erdungsmessgerät ist ein robustes und zuverlässiges Instrument zur Messung des Erdungswiderstands mit der Zwei- oder Drei-Elektroden-Methode. Mit seiner IP67-Zertifizierung für Staub- und Wasserdichtigkeit ist es ideal für den Einsatz in rauen Außenumgebungen geeignet. Das Gerät bietet automatische Vorprüffunktionen für Störspannung und Hilfserdewiderstand, um Genauigkeit und Effizienz sicherzustellen. Es unterstützt zudem optionale Bluetooth®-Funkkommunikation über den Z3210-Adapter, um Daten schnell auf Smartphones oder Tablets zu übertragen und Berichte zu erstellen. Der FT6031-50 ist so konstruiert, dass er einen Sturz aus 1 Meter Höhe auf Beton übersteht, was ihn zu einem zuverlässigen Werkzeug für den Feldeinsatz macht. Technische Informationen: Messsystem: Zwei-Elektroden / Drei-Elektroden Messbereich: 0 bis 2000 Ω Genauigkeit: ±1,5 % rdg. ±4 dgt. Betriebstemperatur: ?25°C bis 65°C Stromversorgung: 4 AA (LR6) Alkalibatterien Staub- und Wasserdichtigkeit: IP67 Fallschutz: 1 m auf Beton Sicherheitskategorie: CAT IV 100 V / CAT III 150 V / CAT II 300 V
FT6041
FT6041 - Erdungsmessgerät
Das Hioki FT6041 Erdungsmessgerät ist ein vielseitiges Instrument zur Messung des Erdungswiderstands in komplexen Erdungssystemen, das sowohl die Zwei- als auch die Drei-Elektroden-Methode unterstützt. Mit seiner IP67-Zertifizierung ist es staub- und wasserdicht, was es besonders robust für den Einsatz im Freien macht. Der FT6041 unterstützt die drahtlose Kommunikation über den optionalen Z3210-Adapter, was eine nahtlose Datenübertragung auf mobile Geräte ermöglicht und die Berichterstellung erleichtert. Durch automatische Prüfungen der Störspannung und des Hilfserdewiderstands werden genaue Messungen gewährleistet. Das Gerät ist für den Feldeinsatz ausgelegt und übersteht Stürze aus einer Höhe von 1 Meter auf Beton. Technische Informationen:Messsystem: Zwei-Elektroden / Drei-Elektroden Messbereich: 0 bis 2000 Ω Genauigkeit: ±1,5 % rdg. ±4 dgt. Betriebstemperatur: ?25°C bis 65°C Stromversorgung: 4 AA (LR6) Alkalibatterien Staub- und Wasserdichtigkeit: IP67Fallschutz: 1 m auf Beton Sicherheitskategorie: CAT IV 100 V / CAT III 150 V / CAT II 300 V
FT6380-50
FT6380-50 - ERDUNGSPRÜFZANGE

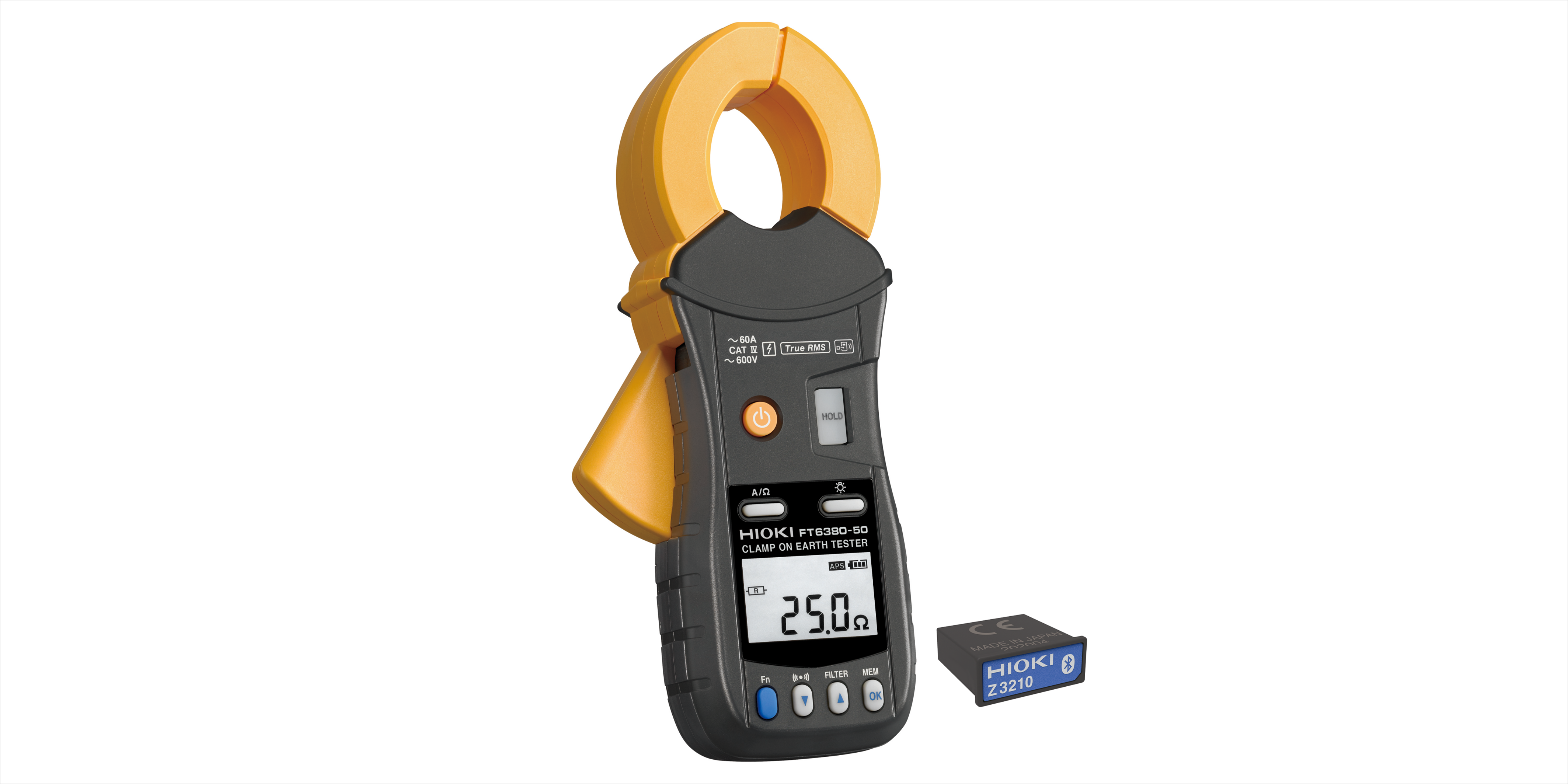

Erdungsmesszange, für mehrfach geerdete Systeme, Echt-Effektivwert, Ableitstrom zu Lastströmen (20 mA bis 60 A), 0,01 mA / 0,1 A Auflösung, +/-2%rdg. +/-0,05 mA"Der FT6380-50 wurde für mehrfach geerdete Systeme entwickelt und liefert genaue Echt-Effektivwert-Messungen für Ableit und Lastströme und bietet eine hohe Auflösung und Präzision aus. Technische Details: Strombereich: 20 mA bis 60 A Auflösung: 0,01 mA / 0,1 A Genauigkeit: +/-2%rdg, +/-0,05 mA Art der Messung: Echte RMS
FT9847
FT9847 - Signalinduktionszange
Die Hioki FT9847 Signal Induktionszange ist ein wichtiges Zubehör für den FT6041 Erdungsmessgerät, entwickelt zur Einspeisung von Messsignalen während Zwei-Zangen-Erdwiderstandstests. Diese Zange gewährleistet effiziente und präzise Messungen, wenn sie mit dem FT6041 verwendet wird. Sie unterstützt die Signaleinspeisung durch Leiter mit einem Durchmesser von bis zu 52 mm oder Sammelschienen mit Abmessungen von 78 mm × 20 mm.Mit einem maximalen Eingangsstrom von 1000 A (für 1 Minute) und einem Nennstrom von 50 A ist sie ideal für präzise Signal-Einspeisungen bei Feldtests geeignet. Für raue Bedingungen gebaut, arbeitet sie bei Temperaturen von ?25°C bis 65°C und bietet IP40-Schutz während der Lagerung. Technische Informationen: Maximaler Eingangsstrom: 1000 A (1 Minute, 45 Hz bis 128 Hz)Nennstrom: 50 A (45 Hz bis 128 Hz) Messbarer Leitungsdurchmesser: Bis zu 52 mm Kabellänge: 2 mBetriebstemperatur: ?25°C bis 65°CStaub- und Wasserschutz: IP40 (Lagerungsbedingungen) Sicherheitskategorie: CAT III 600 V / CAT IV 300 V Anschluss: 4 mm Bananenstecker
Produktvergleich: Wählen Sie Ihr HIOKI Erdungsmessgerät
HIOKI bietet eine große Auswahl – von robusten analogen Prüfgeräten für Basisprüfungen bis hin zu modernen digitalen Erdungsmessgeräten mit erweitertem Messbereich sowie Zangenmodellen für schnelle Messungen ohne Erdungsmessstab.
| Merkmal | FT3151 Analoges Erdungsmessgerät | FT6031-50 Erdungsmessgerät | FT6041 Erdungsmessgerät | FT6380-50 Zangen-Erdungsmessgerät |
|---|---|---|---|---|
| Methode | Analoges Prüfgerät mit manueller Bedienung, 3- oder 2-Leiter-Messung | Digitales Prüfgerät, 2- und 3-Leiter-Messung mit Erdungssonden | Digitales Prüfgerät, 4-, 3- oder 2-Leiter-Messung mit Erdungssonden, Zangenmessung | Zangen-Erdungsmessgerät für Mehrfacherdung |
| Messbereich Erdungswiderstand | 0 – 1000 Ω | 0 – 2000 Ω | 0 – 300 kΩ | 0,02 – 1600 Ω |
| Einzelmessbereiche | 3 Bereiche: 10 / 100 / 1000 Ω | 3 Bereiche: 20 / 200 / 2000 Ω | 6 Bereiche: 3 / 30 / 300 / 3000 Ω, 30 kΩ / 300 kΩ | 10 Bereiche: 0,2 / 2 / 20 / 50 / 100 / 200 / 400 / 600 / 1200 / 1600 Ω |
| Sicherheitskategorie | CAT II 300 V | CAT IV 100 V CAT III 150 V CAT II 300 V |
CAT IV 100 V CAT III 150 V CAT II 300 V |
CAT IV 600 V True RMS |
| Stromversorgung | Batterien | Batterien | Batterien | Batterien |
| Besonderheiten | Robust, einfach, ideal für Basisprüfungen | Leicht, einfache Handhabung der Sonden, IP67 geschützt | Hohe Genauigkeit, erweiterter Messbereich, IP67 geschützt | Keine Sonden erforderlich, schnelle Zangenmessung |
Made in Japan – Gebaut für Präzision, die bleibt
Alle HIOKI Erdungsmessgeräte werden in Japan entwickelt und in unseren eigenen Entwicklungszentren und Werken gefertigt. Sie stehen für Langlebigkeit, Präzision und langfristige Zuverlässigkeit, auf die Techniker weltweit vertrauen.
