CT6711 - AC/DC Stromzange, 30 A (3 Bereiche) / 120 MHz
Hall-Sensor-basierte Zero-Flux-Stromzange zur Erfassung kleinster bis schneller Ströme. Bandbreite DC–120 MHz, 200 µA–30 A in 3 Bereichen (500 mA, 5 A, 30 A), hoher Signal-Rausch-Abstand, BNC-Anschluss, integrierter Überlastschutz.
Lagerbestand:
3
Produktdetails
Produktnummer:
CT6711
EAN:
4536036012046
Länge:
25 mm
Weite:
155 mm
Höhe:
120 mm
Gewicht:
1.15 kg
Produktinformationen "CT6711 - AC/DC Stromzange, 30 A (3 Bereiche) / 120 MHz"
Hauptattribute:
- Bandbreite: DC bis 120 MHz
- Messbare Ströme: 200 µA bis 30 A
- 3 Strombereiche (500 mA, 5 A, 30 A)
- Standard-BNC-Ausgang für alle Arten von Oszilloskopen
Applikationen:
- Stromversorgungen (Schalt- und Linearregler)
- Halbleiterbauelemente (SCRs, IGBTs, MOSFETs, CMOS, BJTs)
- Wechselrichter/Konverter
- Industrie- / Unterhaltungselektronik
- Mobile Kommunikation (Telefon, Satelliten-Relaisstationen)
- Motorantriebe
- Mobilitätssysteme (Elektrofahrzeuge, elektrische Züge, Luftfahrt)
Alternative Modelle:
Modell | Strom | Mehrbereich | Bandbreite |
| CT6711 | 30 A | 30 A / 5 A / 500 mA | 120 MHz |
| CT6710 | 30 A |
30 A / 5 A / 500 mA | 50 MHz |
| CT6701 | 5 A | - | 120 MHz |
| CT6700 | 5 A | - | 50 MHz |
Im Detail:
Die HIOKI CT6711 ist eine leistungsstarke und hochempfindliche 3-Bereichs-Stromzange,
die für den Einsatz mit Oszilloskopen höherer Geräteklassen sowie Datenrekordern wie dem
HIOKI MR6000 und anderen Datenerfassungssystemen entwickelt wurde. Die CT6711
zeichnet sich durch eine hohe Bandbreite von DC bis 120 MHz aus und kann Ströme von
200 μA bis 30 A erfassen.

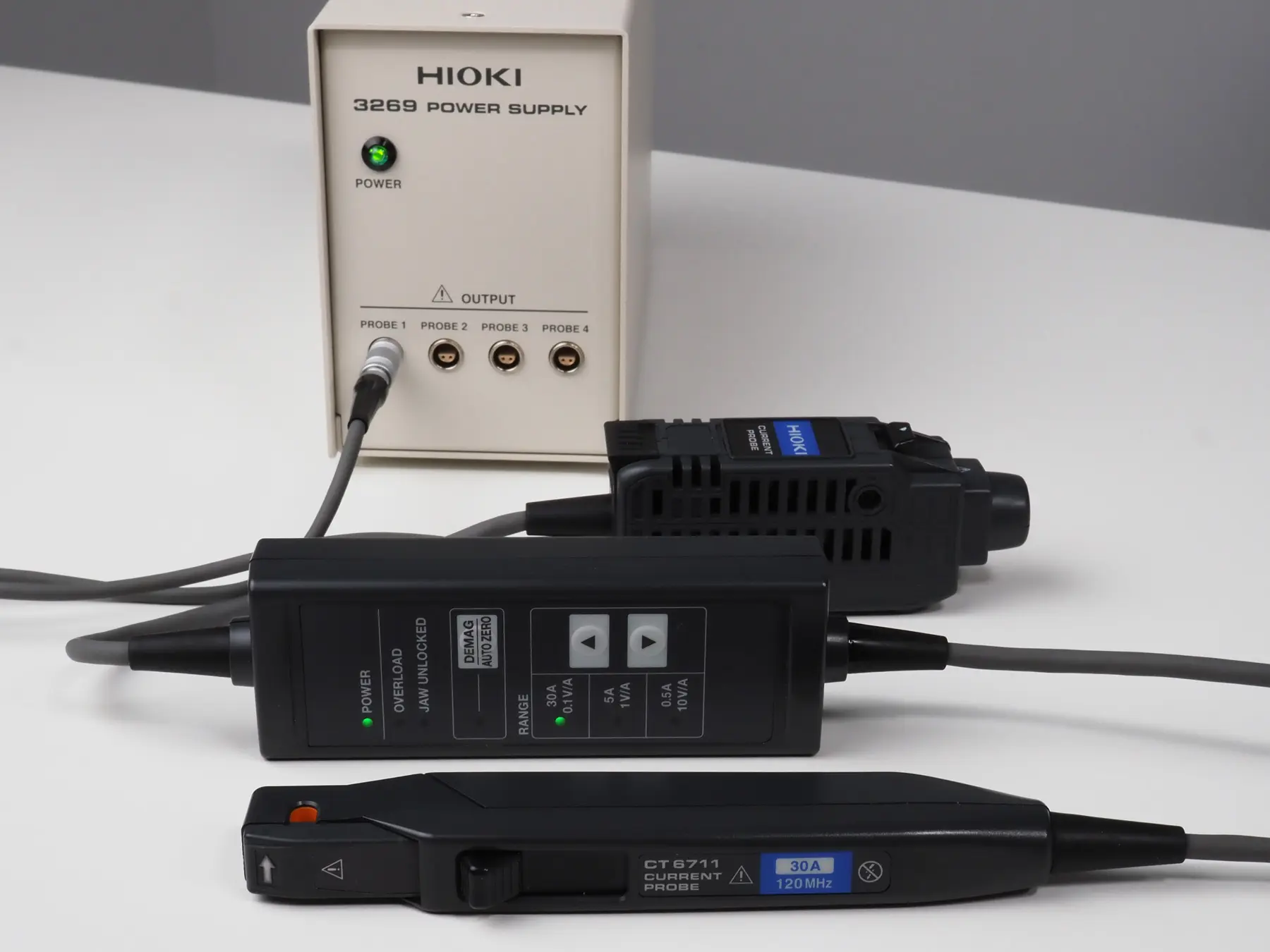

Mit drei wählbaren Strombereichen – 30 A, 5 A und 500 mA – ermöglicht die CT6711, ein
breites Spektrum von kleinsten Strömen bis hin zu großen transienten Stromspitzen präzise
zu überwachen und zu analysieren. Die benutzerfreundliche Bereichsauswahl ermöglicht
schnelle Anpassungen an spezifische Messanforderungen, sei es bei der Erfassung von
Einschaltströmen oder der Beobachtung kleinster Ströme in Geräten mit geringem
Energieverbrauch. https://www.hioki.com/euro-en/products/current-probes/wide-band/id_6732
Die CT6711 Stromzange zeichnet sich durch einen hohen Signal-Rausch-Abstand aus, das
klare und präzise Wellenformbeobachtungen ermöglicht, ohne auf Filter- oder
Glättungsfunktionen angewiesen zu sein. Die 10 V/A Ausgangsrate im 500 mA Bereich
verbessert die Spannungsempfindlichkeit der angeschlossenen Oszilloskope erheblich,
sodass schwache Signale bis zu 100 μA pro Division präzise erfasst und selbst kleinste oder
rauschbehaftete Ströme mit hoher Genauigkeit überwacht werden können.
Der Geräteschutz steht ebenfalls im Mittelpunkt des Designs der CT6711. Ein mikrochipgesteuertes System überwacht die Temperatur des Messkreises, das im Falle einer Überhitzung die Stromversorgung des Kreises abschaltet, um Schäden am Gerät zu verhindern. Zusätzlich stellt ein Mechanismus sicher, dass Stromspitzen den Sensor nicht beschädigen, und eine LED-Anzeige warnt den Benutzer, wenn der Eingangsstrom zu hoch ist.

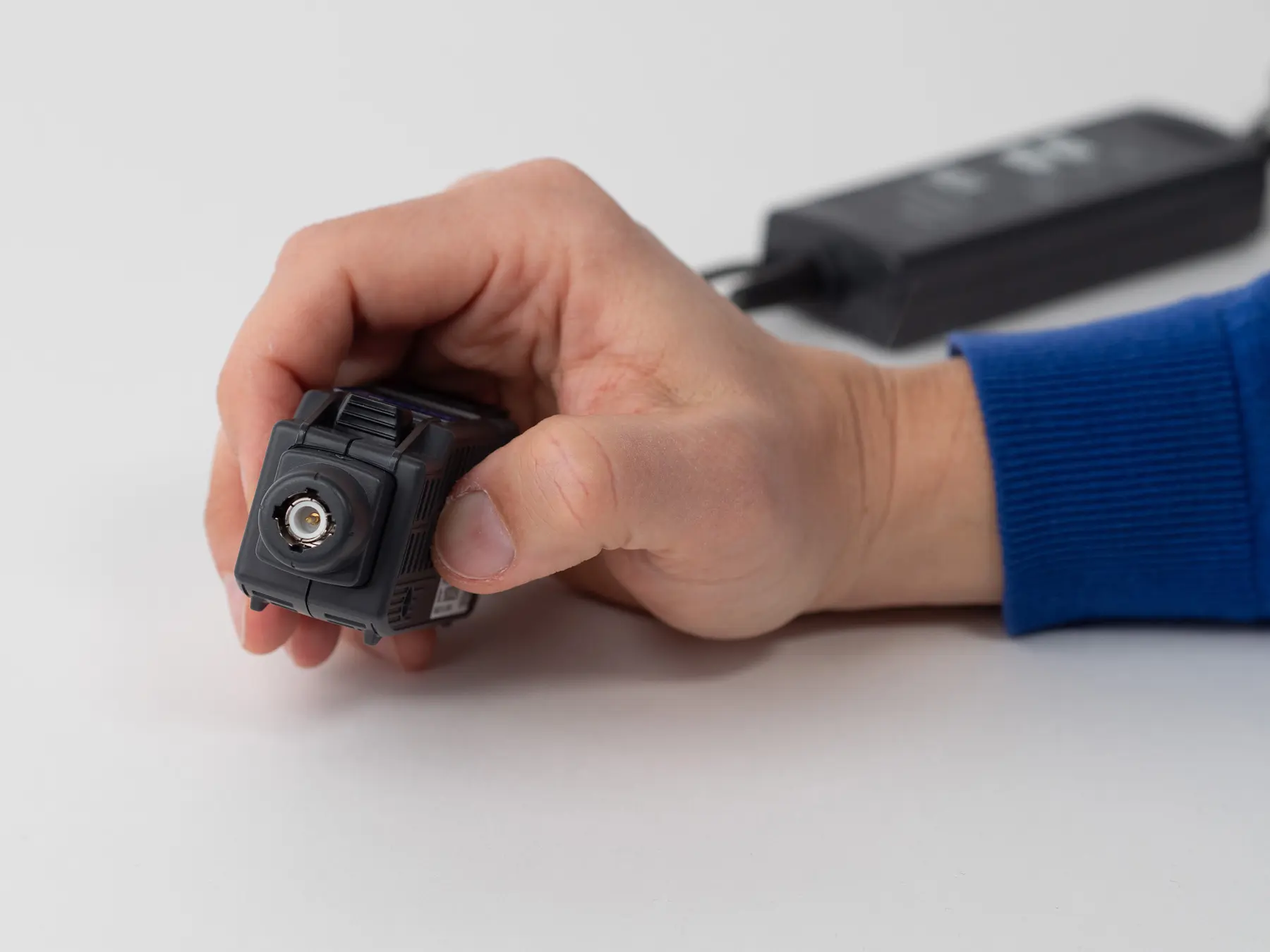

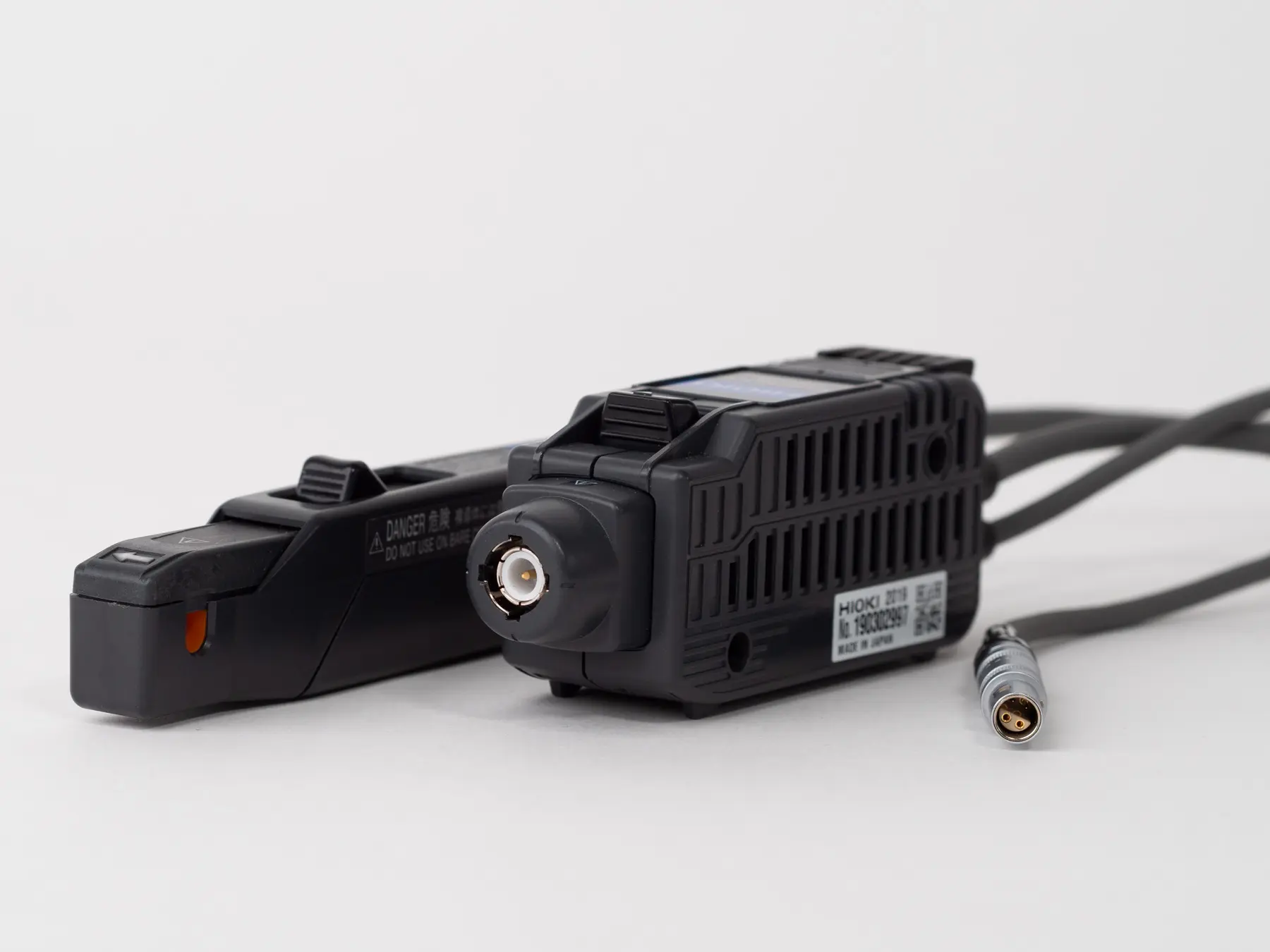

Die CT6711 gibt das Messsignal über einen Standard-BNC-Anschluss mit hoher Ausgangsimpedanz aus, was den direkten Anschluss an eine Vielzahl von Oszilloskopen ermöglicht. Insbesondere bei der präzisen Signalanalyse werden die besten Ergebnisse mit einem Oszilloskop mit hochauflösendem ADC-System oder einem Datenerfassungssystem wie dem HIOKI MR6000 erzielt.
Insgesamt ist die HIOKI CT6711 Stromzange eine umfassende Lösung für eine Vielzahl von Strommessanwendungen und bietet wichtige Funktionen, die Präzision, Sicherheit und Effizienz in einem kompakten und robusten Design gewährleisten. Ob Sie mit sehr schnellen oder sehr kleinen Strömen arbeiten, die CT6711 ist das Werkzeug, das genaue und zuverlässige Messungen garantiert.
- 🔗 Einfach hohe Genauigkeit von mA bis kA: mit Zero-Flux Stromzangen
- 🔗 Strommessung von 200 µA bis 500 A - bis zu 120 MHz Bandbreite
- CT6711
- Bedienungsanleitung
- Tragekoffer
-
Produktkatalog mit Datenblatt, Stromzangen und -sensoren Serie (Englisch)15,035 KB pdf
-
Motor Measurement Applications (Englisch)6,808 KB pdf
-
Produktbroschüre mit Datenblatt, AC/DC Mehrbereichs-Stromzange CT6710, CT6711 (Englisch)2,552 KB pdf
-
Bedienungsanleitung, AC/DC Stromzange CT6710, CT6711 (Englisch)3,240 KB pdf
