PW4001 - 4 Kanal Leistungsanalysator
Tragbarer 4-Kanal-Leistungsanalysator, Grundgenauigkeit ±0,04 %, Messbereich von Gleichstrom bis 600 kHz, CAT II 1500 V DC, Datenaktualisierungsrate 1 ms, Kurvenformund D/A-Ausgang, Motoranalyse, externer DC-Eingang
Produktinformationen PW4001 - 4 Kanal Leistungsanalysator
Technische Eckdaten:
- Grundgenauigkeit: ±0,04 %
- Frequenzbandbreite: DC, 0,1 Hz bis 600 kHz
- CAN / CAN FD Ein- und Ausgänge
- Sicherheitskategorie: CAT II 1500 V DC
- Betriebstemperaturbereich: ?20 °C bis +50 °C
Besondere Vorteile:
- Leistungsberechnung direkt mit CAN-Werten
Typische Anwendungen:
- WLTP-Prüfungen (Worldwide harmonized Light vehicles Test Procedure)
- Effizienzmessung an DC-DC-Wandlern
- Effizienzmessung von Invertern
- Motoreffizienzmessungen
Detaillierte Produktübersicht:

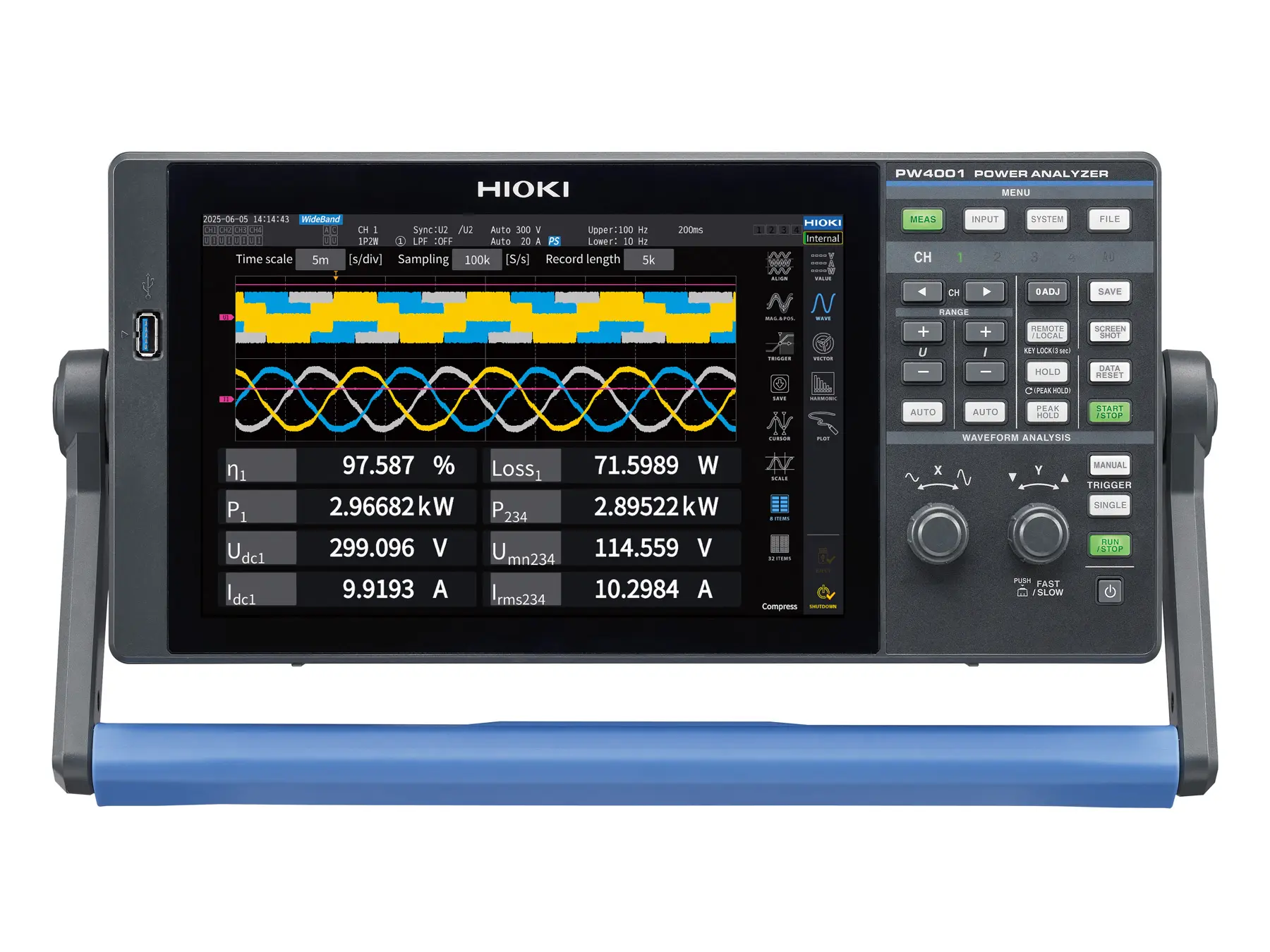

Der HIOKI PW4001 Power Analyzer ist ein tragbarer 4-Kanal-Leistungsanalysator, der ein kompaktes Design mit einer Genauigkeit auf Laborniveau verbindet. Er erreicht eine Grundgenauigkeit von ±0,04 % über einen Frequenzbereich von DC bis 600 kHz. Bei DC und 50/60 Hz beträgt die Referenzgenauigkeit ±0,03 % vom Messwert plus ±0,01 % vom Endwert. Damit eignet sich das Gerät für Messaufgaben mit hohen Genauigkeitsanforderungen wie WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure), die Effizienzbewertung von DC-DC-Wandlern sowie weitere komplexe Prüfungen in Forschung, Entwicklung, Fertigung und im Außeneinsatz.

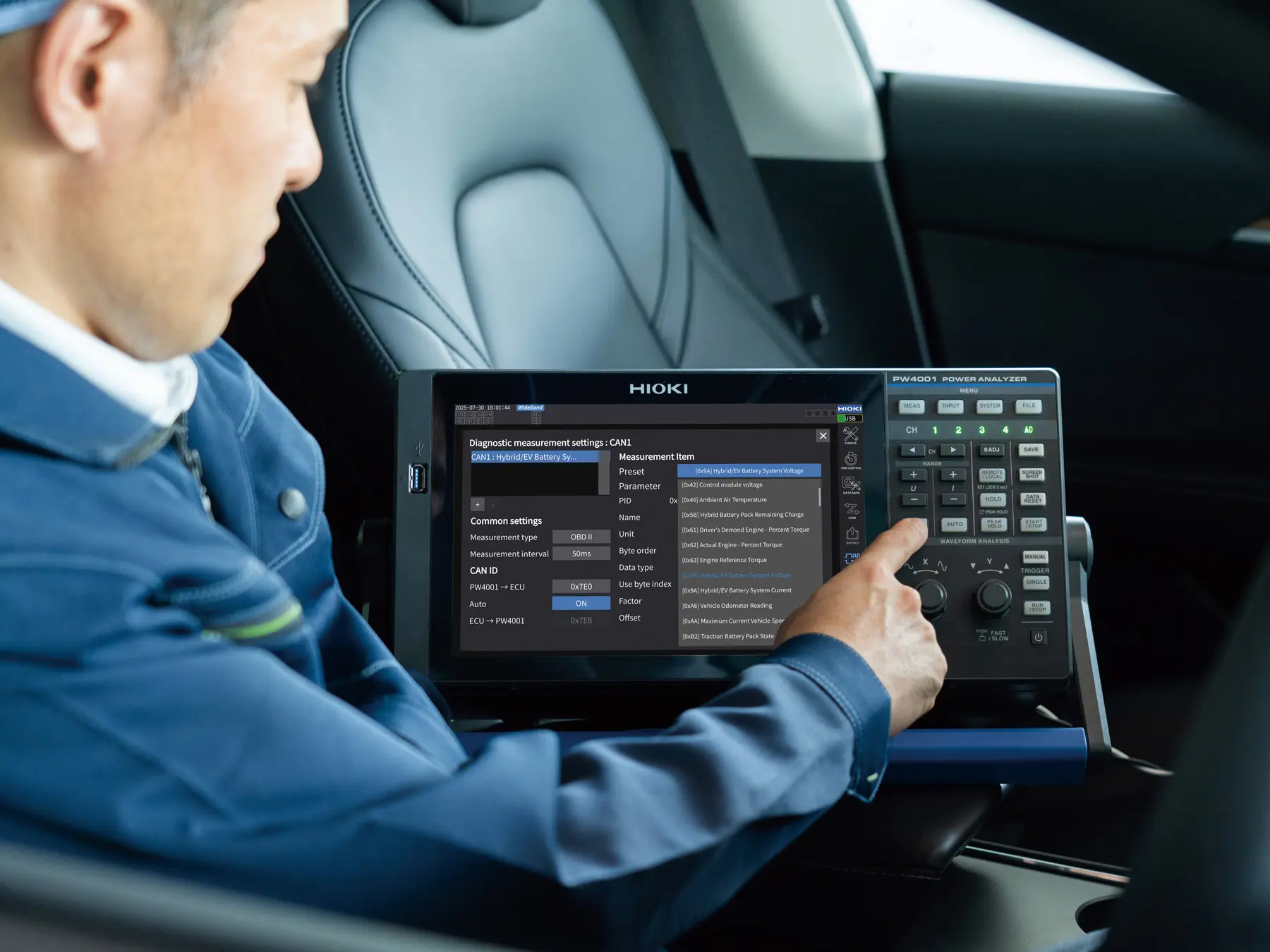

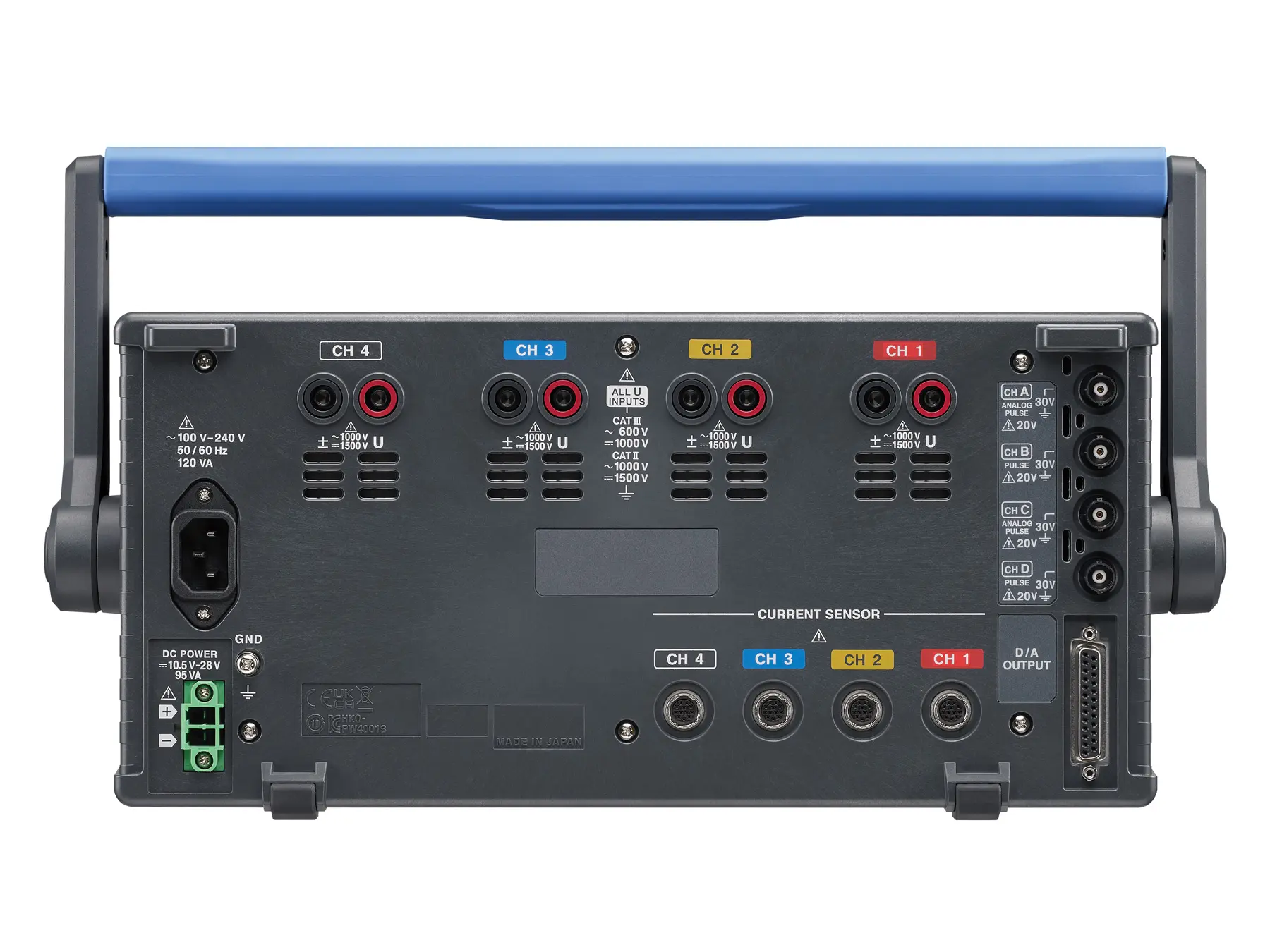

Mit direkten Spannungseingängen bis 1500 V DC (CAT II) und 1000 V DC (CAT III) lassen
sich auch Anwendungen im Hochspannungsbereich vermessen, beispielsweise
Photovoltaik-Wechselrichter und andere moderne Leistungswandler. Zusätzlich kann die
integrierte CAN-Schnittstelle Messwerte wie die Batteriespannung direkt über die CANKommunikation beziehen, sodass sich die Systemleistung berechnen lässt, ohne die
Spannung am Prüfling direkt messen zu müssen. Dies ist besonders relevant, wenn
Sicherheitsanforderungen den Zugang zu den Leiteranschlüssen einschränken, etwa bei
Tests an vollständig montierten Elektrofahrzeugen.
Die Kombination aus festem Vierkanal-Design, hoher Genauigkeit und einem breiten
Frequenzbereich macht den PW4001 besonders geeignet für Effizienztests von einstufigen
Umrichtern. Typische Anwendungen sind Umrichter in Energiespeichersystemen (ESS),
Wechselrichterstufen in Wärmepumpen und Kompressorantrieben sowie industrielle
Motorantriebe, bei denen Gleichstromeingang (DC) und Wechselstromausgang (AC)
gleichzeitig erfasst werden können.
Kommunikation mit Sensoren und Phasenkorrektur
Für Strommessungen bietet HIOKI ein breites Spektrum an Sensoren. Die Auswahl reicht
von kompakten Stromzangen für kleine Ströme bis hin zu Durchsteckwandlern, die Ströme
im Kiloampere-Bereich erfassen können. Da sowohl Analysator als auch Sensoren von
HIOKI stammen, kommunizieren sie direkt miteinander und tauschen Kalibrierungs- sowie
Korrekturdaten automatisch aus. Der PW4001 führt Phasenverschiebungskorrekturen mit
einer Auflösung von 0,001° durch, wodurch Messfehler reduziert und die Sensoren ihr volles
Potenzial ausschöpfen können. HIOKIs präzise Stromzangen werden besonders geschätzt
für ihre Fähigkeit, Ströme schnell und sicher an kompletten Systemen zu erfassen, ohne
direkten Verdrahtungsaufwand.
Batteriebetrieb und Langzeitaufzeichnung
Mit dem optionalen DC-Stromeingang kann der PW4001 direkt aus einer Gleichstromquelle
wie einer Auto- oder LKW-Batterie oder einem tragbaren Akkupack im Spannungsbereich
von 10,5 bis 28 VDC betrieben werden. Dadurch eignet er sich ideal für Außeneinsätze, bei
denen kein AC-Stromnetz verfügbar ist. Der interne 16-GB-Speicher ermöglicht
Langzeitaufzeichnungen ohne externe USB-Geräte und verringert das Risiko von

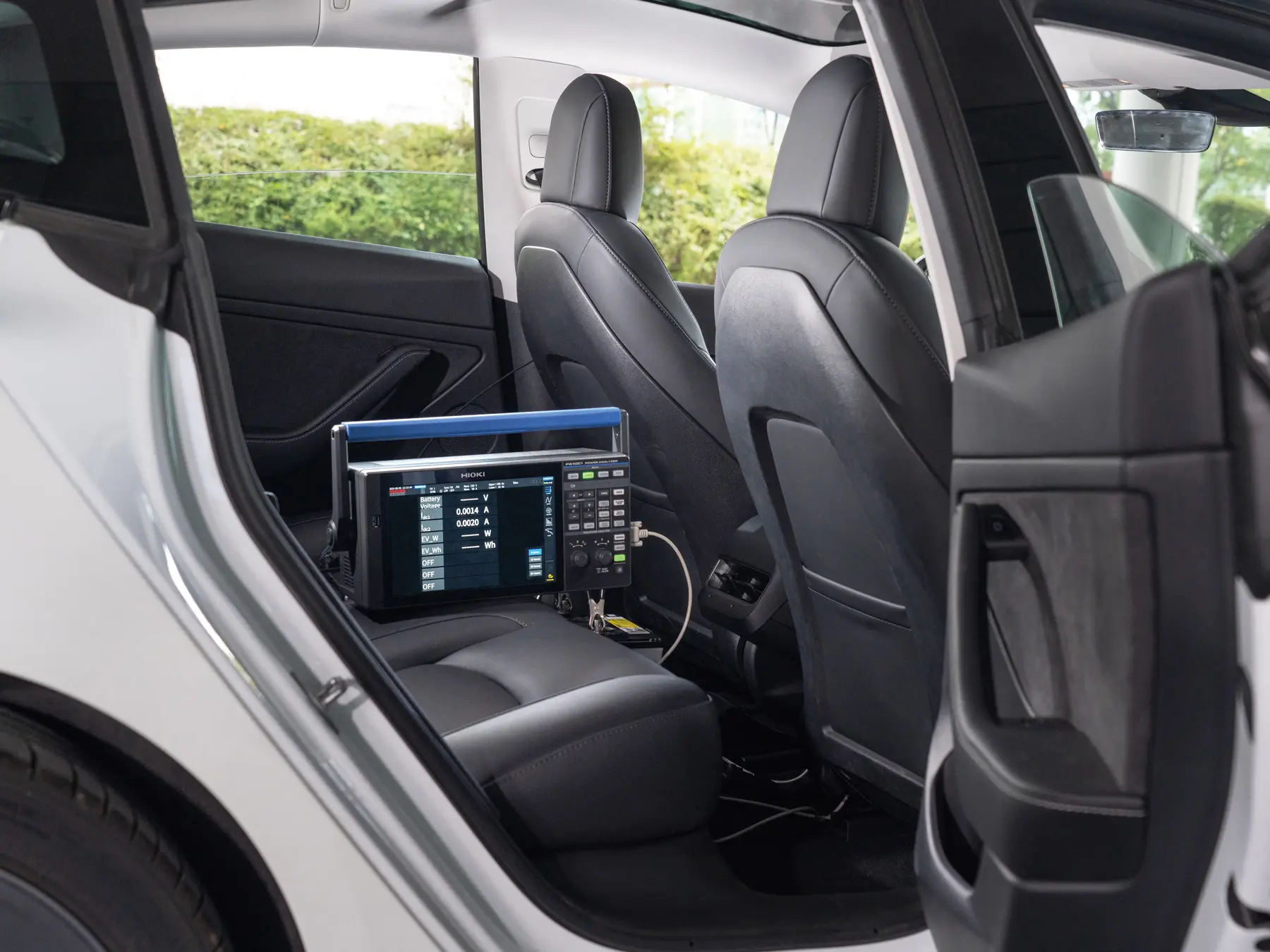

Messunterbrechungen. Für anspruchsvolle Umgebungen ausgelegt, arbeitet der PW4001
zuverlässig in einem Temperaturbereich von ?20 °C bis +50 °C und ist für eine
Vibrationsfestigkeit bis 4,6 G spezifiziert. Außerdem erfüllt er die Anforderungen der WLTPund SAE-J1634-Tests bei ?7 °C und gewährleistet damit zuverlässige Ergebnisse sowohl
bei zertifizierten Kältekammertests als auch in realen Fahrversuchen.
Systemintegration und Automatisierung

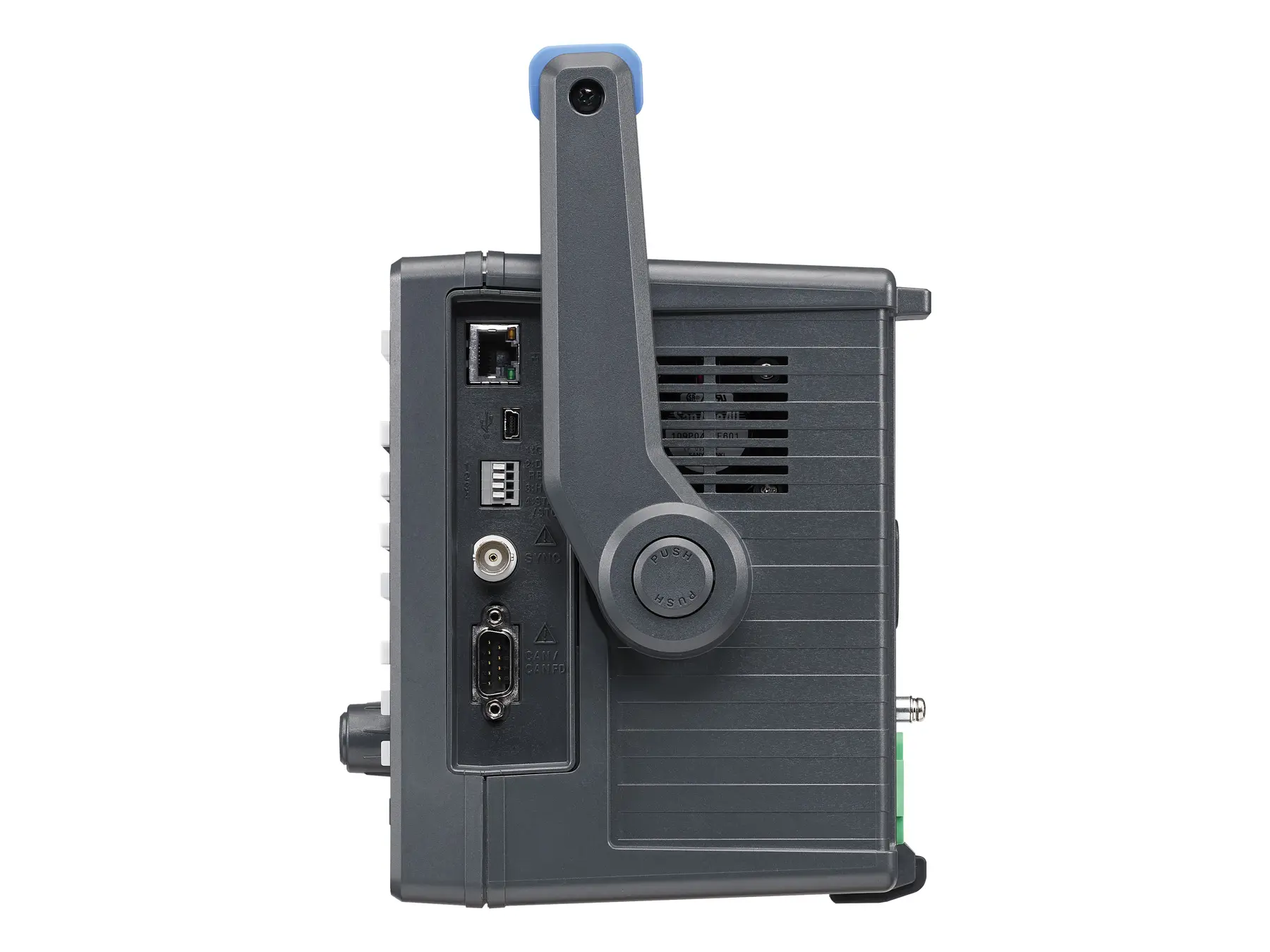

Über LAN-Schnittstellen mit Unterstützung von SCPI, Modbus/TCP und XCP-on-Ethernet
lässt sich der PW4001 direkt aus bestehenden Systemen heraus steuern und eignet sich
damit ideal für den Einsatz in Prüfständen und automatisierten Testumgebungen. Ein
integrierter HTTP-Server ermöglicht die browserbasierte Bedienung ohne zusätzliche
Software, während FTP-Client- und -Serverfunktionen den internen Speicher wie ein
externes Netzlaufwerk zugänglich machen. Für eine erweiterte Überwachung steht zudem
eine optionale 16-Kanal-Analogausgabe zur Verfügung, mit der sich Signalverläufe und
Schlüsselparameter in Echtzeit ausgeben lassen.
Erweiterte Analyse- und Testfunktionen des PW4001
Neben reinen Zahlenwerten bietet der PW4001 Power Analyzer eine Oszilloskop-ähnliche
Darstellung. Mit vier Spannungs- und vier Stromkanälen lassen sich bis zu acht Signale
gleichzeitig anzeigen und mit hohen Abtastraten erfassen. Zoom-, Trigger- und CursorFunktionen ermöglichen eine detaillierte Analyse von Schaltvorgängen und Transienten,
während der integrierte Speicher Langzeitaufzeichnungen von Messparametern unterstützt.
Für weitergehende Datenauswertungen steht das optionale Motoranalyse-Paket zur
Verfügung, mit dem bis zu zwei Motoren analysiert werden können. Es berechnet die
Motorleistung aus Drehmoment und Drehzahl und bietet zusätzlich Vektordiagramme sowie
eine Oberschwingungsanalyse bis zur 500. Ordnung. Darüber hinaus können bis zu 20
benutzerdefinierte Formeln definiert werden, sodass sich das Gerät flexibel an spezifische
Prüfanforderungen anpassen lässt.
Automatische Moduserkennung für ESS und Energierückgewinnung
In Anwendungen wie Energiespeichersystemen (ESS) oder bei Antrieben mit Rekuperation
ändert sich die Wirkungsgradberechnung je nach Betriebszustand. Beim Laden bzw. im
Generatorbetrieb kehrt sich das Verhältnis von Eingangs- und Ausgangsleistung gegenüber
dem Entladen oder Motorbetrieb um. Der PW4001 erkennt diese Zustände automatisch und
passt die Berechnung entsprechend an. So werden falsche Ergebnisse wie scheinbare
Wirkungsgrade von über 100 % im Rekuperationsbetrieb vermieden.
Für die Bewertung größerer Systeme lassen sich bis zu acht Geräte über BNC
synchronisieren. Dadurch werden zeitlich abgestimmte Messungen über 32 Kanäle möglich,
was eine vollständige Systemanalyse von PV- oder EV-Antriebssträngen unterstützt.
Von Verbrauchstests an xEVs (elektrifizierten Fahrzeugen) über Wandler-, Wechselrichterund Motorprüfungen bis hin zu Wirkungsgradmessungen an PV-Systemen bietet der
PW4001 die Vielseitigkeit und Zuverlässigkeit, die für die präzise Leistungsanalyse aktueller
und zukünftiger Anwendungen erforderlich sind.
Modellübersicht PW4001:
Modell | D/A Ausgang | Motoranalyse | Gleichstromversorgung |
---|---|---|---|
PW4001-01 | ? | ? | ? |
PW4001-02 | ? | ? | ? |
PW4001-03 | ? | ? | ? |
PW4001-04 | ? | ? | ? |
PW4001-05 | ? | ? | ? |
-
