Stromverbrauch Messen, Analysieren & Optimieren
Stromverbrauch überwachen mit dem LR8450-01
Steigern Sie die Energieeffizienz mit HIOKIs flexibelster und präzisester Lösung für das Strom-Mapping. Der drahtlose Datenlogger LR8450-01 ermöglicht eine detaillierte Überwachung von bis zu 55 Kanälen und liefert entscheidende Einblicke, um den Stromverbrauch zu optimieren und die Gesamtleistung in der E-Mobilität sowie in elektrischen Systemen zu verbessern.
Schritt für Schritt zur präzisen Stromaufzeichnung
Von der Aufzeichnung bis zum Testergebnis: Konfigurieren Sie Ihren Messaufbau
1. Wählen Sie den passenden Datenlogger
Die LR8450 Datenlogger Serie ist in zwei Modellen erhältlich
- LR8450: Für Steckmodule
- LR8450-01: Für Steckmodule und drahtlose Module
Hauptmerkmale
- Echtzeit-Datenüberwachung
- Vollständige Konfigurierbarkeit und Steuerung der Messungen
- Automatische Modulerkennung
- Datenübertragung zum PC via USB, LAN oder WLAN¹
1Nur mit dem WLAN-fähigen Modell LR8450-01
LR8450
LR8450 - Modularer Mehrkanal-Datenlogger
Hauptattribute: Bis zu 120 analoge Kanäle mit Einsteckmodulen und 8 Impuls/-Logikeingängen Spannung, Strom, Temperatur, Feuchte, Widerstand, Wärmefluss, Dehnung, Puls, CAN und
CAN FD (Eingang und Ausgang) Max. 1 ms Aktualisierungsintervall Optionaler Batteriebetrieb Max. 100 VDC Direkteingang und 300 V AC/DC, CAT II Isolierung gegen Erde USPs: Hochgeschwindigkeitsdatenaufzeichnung mit bis zu 1 ms Hochpräzise Stromaufzeichnung von bis zu 20 Kanälen mit dedizierten HIOKI-Stromsensoren CAN und CAN FD Ein- und -ausgabe sowie Messung von Dehnung, Spannung und Wärmefluss Applikationen: Stromverbrauch in Elektrofahrzeugen (EVs) Aufzeichnung von Spannung, Strom, Temperatur, Widerstand, Vibration und Dehnung
während der Produktentwicklung und Produktion Langzeitbeobachtung von Streuströmen in U-Bahn-Stationen Beobachtung von Spannung, Temperatur und Temperaturverteilung in PKW, LKW, Bau- und
Landmaschinen (und Datenausgabe über CAN) Prozessbeobachtung mit Wärmeflusssensoren Messung von Temperatur und Wärmefluss zur Qualitätskontrolle, z.B. in der
Lebensmittelverarbeitung Thermisches Durchgehen von EV-Batterien Überwachung und Wartung von Industrieanlagen Beobachtung von Temperatur und Feuchtigkeit für Umwelt- und Klimastudien Im Detail:Der modulare Datenlogger LR8450 ist eine äußerst vielseitige und anpassungsfähige
Lösung für Profis, die sowohl Geschwindigkeit als auch Skalierbarkeit benötigen. Dieser
Hochgeschwindigkeits-Mehrkanal-Datenlogger unterstützt bis zu 120 Kanäle durch die Verwendung von vier Einsteckmodulen, wobei sieben verschiedene Modultypen zur
Erfassung von Daten wie Spannung, Strom, Temperatur (Thermoelemente oder Pt100/1000),
Feuchtigkeit, Widerstand, Dehnung, Puls und CAN (FD) verfügbar sind. HIOKIStromsensoren ermöglichen eine hochpräzise AC/DC-Stromaufzeichnung von 2 A bis 6000 A
und unterstützen bis zu 20 direkt angeschlossene Sensoren. Das Aufzeichnungsintervall von
1 ms ist ideal für die Erfassung sich schnell ändernder Signale, während das 7-Zoll-TFTDisplay eine klare Echtzeit-Datenvisualisierung für eine einfache Überwachung vor Ort
bietet. Der LR8450 verfügt über einen 16-Bit-Analog-Digital-Wandler (ADC) für verbesserte
Messgenauigkeit, und alle Module, die an den LR8450 angeschlossen werden können, sind
für Gleichspannungen bis zu 100 V geeignet, mit einer Isolierung gegen Erde von 300 V
DC/AC, CAT II. Der LR8450 kann stundenlang über Batterien betrieben werden und gewährleistet so eine
kontinuierliche Datenakquisition sowohl im stationären als auch im mobilen Einsatz. Die
Daten können auf SD-Karten oder USB-Sticks gespeichert werden, und der Zugriff wird
durch den Gigabit-LAN-Anschluss erleichtert. Die Stromversorgung über externe DC-Quellen
bietet zusätzliche Flexibilität, was ihn zu einem unverzichtbaren Werkzeug für anspruchsvolle
Fahrzeug- und Industrieprüfanwendungen macht. Ob bei der Überwachung von
Elektrofahrzeugen oder bei der Verwaltung komplexer industrieller Systeme, der LR8450
setzt den Standard für Präzision und Anpassungsfähigkeit bei der Datenerfassung.
LR8450-01
LR8450-01 - WLAN-fähiger modularer Mehrkanal-Datenlogger
WLAN-fähiger Mehrkanal-Datenlogger, Anschluss von bis zu 4 Einsteck- und 7 WLAN-Modulen für
max. 330 analoge Kanäle, max. 1 ms Aktualisierungsintervall, max. 100 VDC, 8 Eingänge für
Puls/Logik/Drehzahl, 7“ TFT-Display, Gigabit-LAN und USB / SD-Karte, optionaler Batteriebetrieb Hauptattribute WLAN-Fähigkeit Bis zu 330 analoge Kanäle mit Einsteck- und WLAN-Modulen und 8 Puls-/Logikeingängen Spannung, Strom, Temperatur, Feuchtigkeit, Widerstand, Wärmefluss, Dehnung, Impuls, CANund CAN FD-Eingang und -Ausgang
- Max. 1 ms Aktualisierungsintervall Optionaler Batteriebetrieb USPs Maximale Flexibilität und hohe Genauigkeit mit WLAN-Modulen und EchtzeitDatenübertragung über WLAN Hochgeschwindigkeitsdatenaufzeichnung mit bis zu 1 ms Bis zu 330 analoge Kanäle und bis zu 55 Stromkanäle Hochpräzise Stromaufzeichnung mit dedizierten HIOKI-Stromsensoren CAN und CAN FD Ein- und -ausgabe sowie Messung von Dehnung, Spannung und Wärmefluss Applikationen Stromverbrauch in Elektrofahrzeugen (EVs) Aufzeichnung von Spannung, Strom, Temperatur, Widerstand, Vibration und Dehnung
während der Produktentwicklung und Produktion Langzeitbeobachtung von Streuströmen in U-Bahn-Stationen Beobachtung von Spannung, Temperatur und Temperaturverteilung in PKW, LKW, Bau- und
Landmaschinen (und Datenausgabe über CAN) Prozessbeobachtung mit Wärmeflusssensoren Messung von Temperatur und Wärmefluss zur Qualitätskontrolle, z.B. in der
Lebensmittelverarbeitung Thermisches Durchgehen von EV-Batterien Überwachung und Wartung von Industrieanlagen Beobachtung von Temperatur und Feuchtigkeit für Umwelt- und Klimastudien Im Detail:Der modulare Datenlogger LR8450-01 ist eine äußerst vielseitige und anpassungsfähige Lösung für
Profis, die sowohl Geschwindigkeit als auch Skalierbarkeit benötigen. Dieser Hochgeschwindigkeits- Mehrkanal-Datenlogger unterstützt bis zu 120 Kanäle über vier Einsteckmodule, und mit der
Erweiterung mit sieben WLAN-Modulen erhöht sich die maximale Anzahl der Kanäle auf 330. Diese
WLAN-Module können in engen Räumen oder in der Nähe des zu prüfenden Geräts platziert werden,
was den Aufwand erheblich reduziert und die Messgenauigkeit erhöht. Die aufgezeichneten Daten
werden über WLAN an den Logger übertragen und können in Echtzeit überwacht werden. Der LR8450-01 verfügt über einen 16-Bit-Analog-Digital-Wandler (ADC) für eine verbesserte
Messgenauigkeit, und alle Module, die an den LR8450-01 angeschlossen werden können, sind für
Gleichspannungen bis zu 100 V geeignet, mit einer Isolierung gegen Erde von 300 V DC/AC, CAT II. Es stehen sieben verschiedene Modultypen für die Erfassung von Daten wie Spannung, Strom,
Temperatur (Thermoelemente oder Pt100/1000), Feuchtigkeit, Widerstand, Dehnung, Puls und CAN
(FD) zur Verfügung. HIOKI-Stromsensoren ermöglichen eine hochpräzise AC/DC-Stromaufzeichnung
von 2 A bis 6000 A und unterstützen bis zu 55 direkt angeschlossene Stromsensoren. Das
Aufzeichnungsintervall von 1 ms ist ideal für die Erfassung von sich schnell ändernden Signalen,
während das 7-Zoll-TFT-Display eine klare Echtzeit-Datenvisualisierung für eine einfache Überwachung
vor Ort bietet. Mit der Flexibilität, stundenlang im Batteriebetrieb zu arbeiten, gewährleistet der LR8450-01 eine
kontinuierliche Aufzeichnung sowohl im stationären als auch im mobilen Einsatz. Die Daten können auf
SD-Karten oder USB-Sticks gespeichert werden, und der Zugriff wird durch den Gigabit-LAN-Anschluss
erleichtert. Die Stromversorgung über externe DC-Quellen bietet zusätzliche Flexibilität, was ihn zu
einem unverzichtbaren Werkzeug für anspruchsvolle Fahrzeug- und Industrieprüfanwendungen macht.
Wenn keine WLAN-Module verwendet werden, kann der Logger drahtlos von einem PC aus gesteuert
werden, so dass er auch in eingeschränkten oder schwer zugänglichen Bereichen eingesetzt werden
kann. Ob bei der Überwachung von Elektrofahrzeugen oder bei der Verwaltung komplexer industrieller
Systeme, der LR8450-01 setzt den Standard für Präzision und Anpassungsfähigkeit bei der
Datenerfassung.
2. Wählen Sie die Loggermodul/e für Stromsensoren
Es stehen zwei Modultypen zur Verfügung, mit denen Sie bis zu 11 Module in einem Setup kombinieren können, um gleichzeitig bis zu 55 Stromkanäle zu erfassen.
Sie können maximal anschließen:
- Bis zu 4x U8556 Plug-in Strommodule
- Bis zu 7x LR8536 drahtlose Strommodule²
Hauptmerkmale
- 5 Stromkanäle pro Modul
- Gleichstrom- oder Wechselstrommessung (ACrms)
- 1 ms Aufzeichnungsintervall
- Automatische Sensorerkennung
² Nur kompatibel mit dem WLAN-fähigen Modell LR8450-01.
U8556
U8556 - Loggermodul für Stromsensoren
5-Kanal-Steckmodul zur Schnittstellen- und Signalaufbereitung für die LR8450 Datenlogger
Serie zum Anschluss von HIOKI Stromsensoren mit PL14-AnschlussHauptattribute:5 Eingänge mit individueller Signalaufbereitung 1 ms simultanes Aktualisierungsintervall Betriebstemperatur -20 °C bis 55 °C Bis zu 4 Module pro LR8450 Datenlogger SerieKombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 AUSPs:Individuelle Skalierung für jeden Stromsensor Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät Bis zu 20 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie
z.B. Beleuchtung mit einem einzigen Gerät möglich Applikationen:Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von
Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Hochspannungsbatterien und
Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc. Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der
Reichweite Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur
Verlängerung der Betriebszeit zwischen Ladevorgängen Im Detail:Das U8556 Loggermodul für Stromsensoren ist die Schnittstelle zwischen bis zu 5
Stromzangen und der LR8450 Datenlogger-Serie. Jeder Eingang verfügt über eine eigene
Signalaufbereitung, was individuelle Skalierung und simultane Datenaktualisierung mit 1 ms
ermöglicht. Das Modul wurde speziell entwickelt, um die Funktionalität zur
Stromaufzeichnung der vielseitigen LR8450 Datenlogger zu erweitern. Bis zu vier U8556-
Module können an einen einzigen LR8450 Datenlogger angeschlossen werden. Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812
und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese
können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt
werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle
temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination
mit dem neuen U8556 Loggermodul verwendet werden.
LR8536
LR8536 - Drahtloses Loggermodul für Stromsensoren
5-Kanal drahtloses Schnittstellen- und Signalaufbereitungsmodul für den LR8450-01
Datenlogger zum Anschluss von HIOKI Stromsensoren mit PL14-Anschluss Hauptattribute: 5 Eingänge mit individueller Signalaufbereitung1 ms simultanes Aktualisierungsintervall Batteriebetriebene drahtlose Nutzung in engen Räumen Betriebstemperatur -20 °C bis 55 °C Bis zu 7 Module können drahtlos mit einem LR8450-01 Datenlogger verbunden
werden Kombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 A USPs: Individuelle Skalierung für jeden Stromsensor Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät Bis zu 35 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie
z.B. Beleuchtung mit einem einzigen Gerät möglich Kompakte Größe und drahtlose Funktionalität, ideal für den Einsatz in engen
Räumen Applikationen:Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von
Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Hochspannungsbatterien und
Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc. Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der
Reichweite Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur
Verlängerung der Betriebszeit zwischen LadevorgängenIm Detail:Das drahtlose Loggermodul für Stromsensoren LR8536 ist die Schnittstelle zwischen bis zu
5 Stromzangen und dem WLAN-fähigen Datenlogger LR8450-01. Jeder Eingang verfügt über eine eigene Signalaufbereitung, was individuelle Skalierung und simultane
Datenaktualisierung mit 1 ms ermöglicht. Das Modul wurde speziell entwickelt, um die
Funktionalität zur Stromaufzeichnung des vielseitigen LR8450-01 Datenloggers zu
erweitern. Bis zu sieben LR8536 Loggermodule können drahtlos mit einem einzigen
LR8450-01 Datenlogger verbunden werden. Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812
und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese
können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt
werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle
temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination
mit dem neuen LR8536 Loggermodul verwendet werden.
3. Wählen Sie die passenden Stromsensoren oder -zangen
Hauptmerkmale
- Messbereich: 100 μA bis 2 A (CT7812), 100 mA bis 20 A (CT7822)
- Hohe Genauigkeit: ±0,3 %
- Kompaktes Design mit Schiebe- / Verschlussmechanismus
- Weiter Temperaturbereich: -40 bis 85 °C
- Bandbreite: DC bis 5 kHz³
HIOKI bietet außerdem eine Vielzahl weiterer Stromsensoren und -zangen für den LR8450 an, die sich für jede Anwendung eignen. Kombinieren Sie unterschiedliche Sensoren und Zangen entsprechend Ihrer Testanforderungen von 2 A bis 6000 A⁴.
³ In Kombination mit der LR8450 Datenlogger Serie
⁴ je nach Spezifikation des Sensors oder der Zange
CT7812
CT7812 - AC/DC-Stromzange
Hauptattribute: Hohe Genauigkeit ±0,3 % Messbarer Strom 100 μA bis 2 A Ultrakleine Zange mit Schiebe-Verschlussmechanismus Großer Temperaturbereich -40 bis 85°C Bandbreite von DC bis 5 kHz mit Datenlogger LR8450 USPs: Einfache Installation, auch bei engen Platzverhältnissen Genaue Messung von kleinsten Strömen Ermöglicht stabile Messungen von Alaska bis zur SaharaApplikationen: Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von
Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie
Motorsteuergeräte (ECUs), Innenbeleuchtung usw. Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung
in EVs, um die Reichweite zu erhöhen Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung
in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit
zwischen den Ladevorgängen zu verlängernIm Detail: Die ultrakompakte Stromzange CT7812 mit ihrer Schiebe-Verschlussmechanismus ist eine
der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von
Strömen bis 2 A AC/DC ist selbst auf engstem Raum mit einer Genauigkeit von
±0,3 % und einer beeindruckenden Auflösung von 01 mA (Messbereich 200 mA) möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bauund Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter
extremsten Temperaturbedingungen genau zu überwachen. Exklusiv für die Verwendung mit der Datenlogger-Serie LR8450 konzipiert, können bis zu 55
Stromsignale gleichzeitig auf einem Gerät mit einer Bandbreite von bis zu 5 kHz aufgezeichnet werden. Die Anwendungen reichen von der Bereitstellung eines detaillierten
Einblicks in den Energieverbrauch eines zu prüfenden Fahrzeugs bis hin zu anderen
komplexen elektrischen Systemen. Die CT7812 mit ihrem PL14-Anschluss kann mit dem
Datenlogger LR8450 entweder in Kombination mit dem Strommodul U8556 oder alternativ
mit dem drahtlosen Strommodul LR8536 verwendet werden (erfordert LR8450-01).
CT7822
CT7822 - AC/DC-Stromzange
Hauptattribute: Hohe Genauigkeit ±0,3 %Messbarer Strom bis 20 A Ultrakleine Zange mit Schiebe-Verschlussmechanismus Großer Temperaturbereich -40 bis 85°C Bandbreite von DC bis 5 kHz mit Datenlogger LR8450 USPs: Einfache Installation, auch bei engen Platzverhältnissen Genaue Messung von kleinsten Strömen Ermöglicht stabile Messungen von Alaska bis zur Sahara Applikationen: Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von
Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie
Motorsteuergeräte (ECUs), Innenbeleuchtung usw. Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung
in EVs, um die Reichweite zu erhöhen Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung
in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit
zwischen den Ladevorgängen zu verlängern Im Detail:Die ultrakompakte Stromzange CT7822 mit ihrem Schiebe-Verschlussmechanismus ist eine
der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von
Strömen bis 20 A AC/DC ist selbst auf engstem Raum mit einer Genauigkeit von
±0,3 % und einer beeindruckenden Auflösung von 1 mA (Messbereich 2 A) möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bau und Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter
extremsten Temperaturbedingungen genau zu überwachen. Exklusiv für die Verwendung mit der Datenlogger-Serie LR8450 konzipiert, können bis zu 55
Stromsignale gleichzeitig auf einem Gerät mit einer Bandbreite von bis zu 5 kHz aufgezeichnet werden. Die Anwendungen reichen von der Bereitstellung eines detaillierten
Einblicks in den Energieverbrauch eines zu prüfenden Fahrzeugs bis hin zu anderen
komplexen elektrischen Systemen. Die CT7822 mit ihrem PL14-Anschluss kann mit dem
Datenlogger LR8450 entweder in Kombination mit dem Strommodul U8556 oder alternativ
mit dem drahtlosen Strommodul LR8536 verwendet werden (erfordert LR8450-01).
4. Visualisieren Sie Ihre Testergebnisse
Zusätzlich stellt HIOKI zwei kostenlose Tools für eine einfache Überwachung, Analyse und Datenverarbeitung bereit:
- Logger Utility Software: ermöglicht die Steuerung, Konfiguration, Überwachung und Aufzeichnung von Daten von bis zu 5 Datenloggern gleichzeitig, mit Echtzeitüberwachung von bis zu 600 Kanälen
- GENNECT One: ermöglicht die Überwachung und Aufzeichnung von Daten von bis zu 30 HIOKI-Geräten.
Ein vielseitiger, präziser und flexibler Datenlogger
Die modulare LR8450-Datenlogger-Serie ist weit mehr als nur ein Instrument zur Strommessung. Sie bietet eine extrem vielseitige und anpassungsfähige Lösung, speziell entwickelt für Fachleute, die sowohl Genauigkeit als auch Geschwindigkeit und Flexibilität schätzen.
Dank einer hervorragenden Störresistenz garantiert diese Datenlogger-Serie stabile und präzise Messungen, selbst in stark störintensiven Umgebungen, wie z. B. in der Nähe von Wechselrichtern.
Mit optionalen Akkus und drahtlosen Modulen ausgestattet, ermöglicht der Datenlogger eine flexible Platzierung in der Nähe der Prüflinge (DUTs). Darüber hinaus sorgt er für die nahtlose Datenübertragung und Echtzeitanalyse auf PCs oder Tablets – für eine pragmatische und zuverlässige Nutzung.
Vielseitigkeit
Das Hochgeschwindigkeits-Datenerfassungssystem LR8450 unterstützt bis zu 120 Kanäle mit vier Steckmodulen und lässt sich durch das Hinzufügen von bis zu sieben drahtlosen Modulen5 auf 330 Kanäle erweitern. Die vielfältigen Kombinationsmöglichkeiten mit einer breiten Palette an Modulen macht den LR8450 zum idealen Messinstrument für sowohl einfache als auch komplexe Anwendungen.
- Kombinieren Sie Module entsprechend Ihren Testanforderungen
- Messgrößen: Spannung, Strom, Temperatur (Thermoelemente, RTDs), Widerstand, Feuchtigkeit, Dehnung, Vibration, CAN- & CAN-FD Ein-/Ausgang
- Bis zu 330 Kanäle mit einem einzigen Gerät
- Auswahl aus 7 Steckmodulen und 7 drahtlosen Modulen5
5nur kompatibel mit dem kabellosen Modell LR8450-01
Hohe Genauigkeit
Der LR8450 wurde entwickelt, um in allen Anwendungen präzise und zuverlässige Daten zu liefern. Dank seines fortschrittlichen Designs und der Nutzung modernster Technologien zeichnet er sich durch eine geringe Störanfälligkeit und außergewöhnliche Genauigkeit aus – selbst in anspruchsvollsten Umgebungen. Dies ermöglicht es Nutzern, fundierte Entscheidungen zu treffen, um Ihre Anwendung zuverlässig zu überwachen und die Systemleistung zu optimieren.
LR8450-Datenlogger – Verbesserte Störresistenz
Der LR8450-Datenlogger wurde speziell entwickelt, um Störeinflüsse zu minimieren und stabile Messungen selbst bei hohen Frequenzen zu gewährleisten. Diese Eigenschaft ist besonders in Umgebungen mit erheblichem elektrischen Rauschen, beispielsweise in der Nähe von Wechselrichtern, äußerst vorteilhaft, da sie die Genauigkeit und Zuverlässigkeit der erfassten Daten deutlich erhöht.
Präzise und ultra-kompakte Stromzangen CT7812 (2A) & CT7822 (20A)
Präzision und Mobilität in Ihrer Hand! Die ultra-kompakten Stromzangen CT7812 und CT7822, basierend auf modernster Fluxgate-Technologie, überzeugen durch herausragende Langzeit-Temperaturstabilität und eine Genauigkeit von 0,3 %. Ihr innovatives, kompaktes Design ermöglicht eine nahtlose Integration in engen Räumen – bei höchster Genauigkeit in der Leistung.
Flexibilität
Die Vielseitigkeit der WLAN-Funktionalität ermöglicht Ihnen optimale Flexibilität für Ihre Messaufbauten.
- Führen Sie über Stunden hinweg Messungen durch, ohne eine externe Stromversorgung, indem Sie den LR8450 mit bis zu zwei Akkus ausstatten. Zusätzlich kann jedes drahtlose Modul mit einem eigenen Akku betrieben werden, wodurch eine flexible Platzierung in der Nähe des Prüflings (DUT) möglich wird – für maximalen Komfort.
- Positionieren Sie die drahtlosen Module direkt am DUT und übertragen Sie die Messdaten direkt über WLAN an den Datenlogger. Alternativ können Echtzeit-Messdaten vom Logger mit den Steckmodulen direkt an einen PC oder ein Tablet gestreamt werden, um sie sofort zu analysieren. Weitere Details zur Nutzung der WLAN-Funktionalität, um Ihre Messungen noch flexibler und einfacher zu gestalten, finden Sie weiter unten auf der Seite.
Z1007
Z1007 - Akku für LR8450 Serie
Der Z1007 ist ein Lithium-Ionen-Akkupack für Datenlogger und drahtlose Loggermodule der HIOKI LR8450-Serie.Die Akkus werden geladen, während sie im Datenlogger oder in einem der drahtlosen Module installiert sind. Falls ein drahtloses Modul über ein Netzteil betrieben wird und die Stromversorgung während einer Messung unterbrochen wird, wechselt das Modul automatisch auf Akkubetrieb.Die Datenlogger LR8450 und LR8450-01 können mit einem oder zwei Z1007-Akkupacks ausgestattet werden, während die drahtlosen Loggermodule jeweils einen Z1007 aufnehmen können. Wird ein einzelner Z1007 in einem Logger installiert, beträgt die Akkulaufzeit etwa 2 Stunden, abhängig von der Anzahl der angeschlossenen Module. Mit zwei Z1007 verdoppelt sich die Laufzeit auf etwa 4 Stunden.Wird ein Z1007 in einem drahtlosen Loggermodul installiert, ergeben sich folgende ungefähre Laufzeiten:LR8530: 9 StundenLR8531: 7 StundenLR8532: 9 StundenLR8533: 9 StundenLR8534: 5 StundenLR8535: 10 Stunden (5 Stunden bei Verwendung von zwei kontaktlosen CAN-Sensoren)LR8536: 5 StundenTechnische Details: Akku-Typ: Li-Ion Zur Verwendung mit: LR8450, LR8450-01, LR8530, LR8531, LR8532, LR8533, LR8534, LR3535, LR8536Ersatzakku für: LR8410, LR8510, LR8511
Völlig losgelöst – Mühelose Überwachung, jederzeit und überall
Drahtlose Module
Platzieren Sie bis zu 7 drahtlose Module in einer Entfernung von bis zu 30 m vom Datenlogger und übertragen Sie die Daten in Echtzeit über WLAN an den Logger.
Drahtlose Verbindung zum PC
Verbinden Sie den Datenlogger über WLAN mit einem PC. Positionieren Sie das Gerät bis zu 30 m entfernt vom PC, von dem aus Sie den Logger steuern und Messdaten in Echtzeit überwachen können.
Drahtlose Verbindung über einen Zugangspunkt-
Verbinden Sie Ihren PC und den Datenlogger mit demselben internen WLAN-Netzwerk. So können Sie den Logger steuern und die Messdaten in Echtzeit von überall aus überwachen.
Alle Module für die LR8450 Datenlogger Serie
Wählen Sie die passenden Module entsprechend Ihrer Testanforderungen.
STECKMODULE:
U8550
U8550 - Loggermodul für Spannung und Temperatur, 10 ms, 15 Kanäle
Kurzbeschreibung
15-Kanal-Steckmodul für die Datenlogger Serie LR8450, Aktualisierungsintervall 10 ms, für
DC-Spannung, Temperatur und Feuchte, 16-Bit-Auflösung, 100 V Direkteingang, 300 V
Isolierung gegen Erde und zwischen den Kanälen. Hauptattribute: 15 Eingänge für DC-Spannung, Temperatur und Feuchte (M3-
Schraubklemmenblock) Unterstützt Thermoelemente (Typ K, J, E, T, N, R, S, B, C) 10 ms Aktualisierungsintervall A/D-Auflösung: 16 Bit Spannung: 9 Messbereiche, ±10 mV bis ±100 V; 1-5 V Messbereich für 4-20 mA
MessungenApplikationen: Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren Messung von Luftfeuchtigkeit und Temperatur in Laboren oder Lagerstätten Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen Im Detail:Das U8550 Spannungs-/Temperaturmodul ist ein 15-Kanal-Steckmodul für die DatenloggerSerie LR8450. Bis zu vier U8550-Module können an einen einzelnen Datenlogger vom Typ
LR8450 oder LR8450-01 angeschlossen werden, wodurch die Datenerfassung von bis zu 60
Kanälen mit einem einzigen Gerät ermöglicht wird. Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang
von bis zu 100 V. Die Isolation von 300 V gegen Erde und zwischen den Kanälen
gewährleistet einen sicheren und zuverlässigen Betrieb. Darüber hinaus bietet das U8550
die Möglichkeit, Temperaturen über Thermoelemente und Luftfeuchtigkeit zu erfassen, was
es ideal für eine Vielzahl von Anwendungen macht, die eine Langzeitüberwachung von
Temperaturen und Feuchte erfordern. Die Kompatibilität mit verschiedenen
Thermoelementtypen sorgt für Flexibilität bei unterschiedlichen thermischen
Analyseaufgaben in Forschung, Industrie und Umweltanwendungen. Jeder Kanal kann
individuell konfiguriert werden, sodass Benutzer die volle Flexibilität haben, das System
exakt an ihre spezifischen Prüfanforderungen anzupassen.Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung
ermöglicht das U8550 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche
von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von
Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-Ω-Shunt-Widerstand mit
dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.
U8551
U8551 - 15-Kanal-Loggermodul für Spannung, Temperatur und Widerstand, 10 ms
15-Kanal-Steckmodul für Datenlogger Serie LR8450, Aktualisierungsintervall 10 ms, für DCSpannung, Temperatur, Feuchte und Widerstand, 16-Bit-Auflösung, 100 V Direkteingang,
300 V Isolierung gegen Erde und zwischen den Kanälen, Federzug-KlemmenblockHauptattribute: 15 Eingänge für DC-Spannung, Temperatur, Feuchte und Widerstand Unterstützt Thermoelemente und RTDs 10 ms Aktualisierungsintervall A/D-Auflösung: 16 Bit Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale Applikationen: Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren Messung von Luftfeuchtigkeit und Temperatur in Laboren oder LagerstättenÜberwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen Präzise Temperaturüberwachung in industriellen Prozessen mit RTDs
(Widerstandsthermometern) Bewertung von Materialeigenschaften und Bauteilintegrität Im Detail:Das U8551 Universalmodul ist ein 15-Kanal-Steckmodul für die Datenlogger-Serie LR8450.
Bis zu vier U8551-Module können an einen einzelnen Datenlogger vom Typ LR8450 oder
LR8450-01 angeschlossen werden, wodurch die Datenerfassung von bis zu 60 Kanälen mit
einem einzigen Gerät ermöglicht wird. Dieses Modul unterstützt präzise Gleichspannungsmessungen mit einer direkten
Eingangskapazität von bis zu 100 V. Die Eingangssignale werden über einen FederzugKlemmenblock mit dem Modul verbunden, der eine schnelle und sichere, vibrationsfeste
Verbindung ermöglicht. Die 300-V-Isolation gegen Erde und zwischen den Kanälen
gewährleistet einen sicheren und zuverlässigen Betrieb. Darüber hinaus kann das U8551 Widerstandsmessungen durchführen. Vierleitermessungen
sind in vier wählbaren Messbereichen (10 Ω, 20 Ω, 100 Ω und 200 Ω) mit einer Genauigkeit von 0,1 % verfügbar und sorgen so für hochpräzise Messergebnisse in verschiedenen
Anwendungen. Das U8551 kann außerdem Temperaturen mithilfe von Thermoelementen oder RTDs
(Widerstandstemperaturdetektoren) der Typen Pt100, Pt1000 und JPt100 messen.
Unterstützte Thermoelementtypen sind K, J, E, T, N, R, S, B und C. Zudem kann das Modul
Feuchtigkeit erfassen, was es ideal für vielseitige Anwendungen von der
Umweltüberwachung bis hin zur Bewertung von Materialeigenschaften macht. Die Kompatibilität mit verschiedenen Thermoelement- und RTD-Typen sorgt für Flexibilität
bei unterschiedlichen thermischen Analyseaufgaben in Forschungs-, Industrie- und
Umweltanwendungen. Jeder Kanal kann individuell konfiguriert werden, sodass Nutzer ihre
Setups an spezifische Prüfanforderungen anpassen können.Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung
ermöglicht das U8551 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche
von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von
Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-Ω-Shunt-Widerstand mit
dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.
U8552
U8552 - Loggermodul für Spannung und Temperatur, 30 Kanäle
Das U8551 ist ein Einsteckmodul für die Memory Logger LR8450 und LR8450-01 ist ähnlich wie die U8550, jedoch mit 30 Kanälen. Diese Einheit kann Spannung, Temperatur und Luftfeuchtigkeit messen. Die Abtastrate beträgt bis zu 20 ms, bei 15 oder weniger Kanälen unterstützt sie 10 ms. Technische Details: 30 Kanäle zur Messung von Spannung, Temperatur (Thermoelemente) und Luftfeuchtigkeit. Maximale Abtastrate von 20 ms (oder 10 ms bei 15 oder weniger Kanälen). Drucktastenklemmblock für einfache Konnektivität. Ideal für Messungen mit vielen Kanälen in größeren Systemen.
U8553
U8553 - Loggermodul für Spannungen, 1 ms, 5 Kanäle
Das U8553 Einsteckmodul für die Memory Logger LR8450 und LR8450-01 verfügt über
5 Kanäle, die speziell für Hochgeschwindigkeits-Spannungsmessungen ausgelegt sind, mit einer maximalen Abtastrate von 1 ms. Sie ist ideal für die Erfassung schneller Spannungsänderungen. Wichtige Funktionen: 5 Hochgeschwindigkeitskanäle für Spannungsmessungen. Maximale Abtastrate von 1 ms für schnelle Datenerfassung. M3-Schraubklemmen für sichere Verbindungen. Geeignet für Anwendungen, die eine schnelle Spannungsüberwachung erfordern.
U8554
U8554 - 5-Kanal-Loggermodul für Dehnmessstreifen, 1 ms
Hauptattribute5 Eingänge für Dehnmessstreifen 1 ms AktualisierungsintervallA/D-Auflösung: 16 Bit
- Viertel-/Halb-/Vollbrücke ApplikationenDauerhaftigkeits- und Leistungstests durch Bewertung der Belastung und Dehnung
von Fahrzeugkomponenten unter verschiedenen Lastbedingungen Analyse der mechanischen Eigenschaften von Werkstoffen durch Messung der
Dehnung bei Zug-, Druck- oder Ermüdungsversuchen Sicherheits- und Konformitätsprüfungen durch Bewertung der Dehnung von
Flugzeugstrukturen und -komponenten Fehlervermeidung und Wartungsvorhersage durch Überwachung der Dehnung in
Maschinen und Geräten Im Detail: Das U8554 Modul für Dehnmessstreifen ist ein 5-Kanal-Einsteckmodul für die DatenloggerSerie LR8450. Bis zu vier U8554-Module können an einen einzelnen Datenlogger LR8450
oder LR8450-01 angeschlossen werden, so dass der Benutzer Dehnungsdaten von bis zu
20 Kanälen in einem einzigen Gerät aufzeichnen kann. Dieses Modul unterstützt die Messung von Dehnungen mit Hilfe von Dehnungsmessstreifen
oder Dehnungsmessstreifen-Aufnehmern. Die Eingangssignale werden über einen
Federzug-Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere,
vibrationsfeste Verbindung ermöglicht. Das Modul ermöglicht die Messung von Dehnung mit
einer Viertelbrücke. Für Anwendungen, die höhere Genauigkeiten erfordern, können die
Halb- oder Vollbrücke verwendet werden. Das Modul U8554 bietet ein schnelles
Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig, wodurch es sich ideal für
dynamische und Hochgeschwindigkeitsanwendungen eignet.Mit einer 16-Bit-A/D-Auflösung bietet das U8554 eine hochpräzise Datenerfassung. Das
Modul bietet acht Messbereiche für Dehnung, von ±1000 µꜫ bis ±200 000 µꜫ, und
gewährleistet so genaue Messwerte für eine Vielzahl von Anwendungen. Darüber hinaus
kann das Modul für die Messung von Spannungen verwendet werden und bietet Bereiche
von 1 mV bis 200 mV.
U8555
U8555 - Loggermodul für CAN und CAN FD Signale, 10 ms
Hauptattribute Ein- und Ausgang für CAN- und CAN-FD-Signale 2 Ports, die frei als Eingang oder Ausgang konfiguriert werden können Max. 10 ms Aktualisierungsintervall Unterstützt CAN (ISO11898), CAN FD (ISO11898), CAN FD (non-ISO) Applikationen Überwachung der Netzwerkdaten von verschiedenen elektronischen Steuergeräten
(ECUs) im Fahrzeug während der Test- und Entwicklungsphasen Fehlersuche und Optimierung von industriellen Prozessen durch Aufzeichnung der
CAN-basierten Kommunikation zwischen industriellen Steuerungen und Geräten Überwachung der Datenübertragung zwischen Avioniksystemen in der Luft- und
Raumfahrt Aufzeichnung von analogen Daten, z.B. Spannung, Temperatur, Strom, etc. und
Ausgabe als CAN-Signale Im Detail:Das CAN-Modul U8555 ist ein Einsteckmodul für die Datenlogger-Serie LR8450. Bis zu vier
U8555-Module können an einen einzelnen LR8450- oder LR8450-01-Datenlogger
angeschlossen werden. Mit zwei konfigurierbaren Ports, die entweder als Eingang oder als
Ausgang fungieren können, unterstützt dieses Modul bis zu 500 Kanäle/Port und liefert ein
maximales Aktualisierungsintervall von 10 ms, abhängig von der Anzahl der verwendeten
Kanäle. Es verfügt über zwei D-Sub-9-Pin-Steckverbinder (male) und ist mit den wichtigsten
Protokollen kompatibel, darunter CAN (ISO 11898) und CAN FD in sowohl ISO- als auch
Non-ISO-Formaten.Alle mit anderen Modulen des LR8450 aufgezeichneten Messdaten, z.
B. Spannung, Temperatur, Strom, Dehnung usw., können als CAN-Daten ausgegeben
werden. Dieses Modul ist ideal für die Überwachung von Daten aus elektronischen Steuergeräten
innerhalb von Fahrzeugnetzwerken bei Tests und Entwicklungen im Automobilbereich. Es spielt auch eine wichtige Rolle bei der Fehlersuche und Optimierung von industriellen
Prozessen, indem es die CAN-basierte Kommunikation zwischen Steuerungen und Geräten
erfasst. In der Luft- und Raumfahrt sorgt das Modul U8555 für eine zuverlässige
Datenübertragung zwischen Avioniksystemen und ist damit ein unverzichtbares Werkzeug
für eine leistungsstarke Datenerfassung und -analyse.
U8556
U8556 - Loggermodul für Stromsensoren
5-Kanal-Steckmodul zur Schnittstellen- und Signalaufbereitung für die LR8450 Datenlogger
Serie zum Anschluss von HIOKI Stromsensoren mit PL14-AnschlussHauptattribute:5 Eingänge mit individueller Signalaufbereitung 1 ms simultanes Aktualisierungsintervall Betriebstemperatur -20 °C bis 55 °C Bis zu 4 Module pro LR8450 Datenlogger SerieKombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 AUSPs:Individuelle Skalierung für jeden Stromsensor Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät Bis zu 20 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie
z.B. Beleuchtung mit einem einzigen Gerät möglich Applikationen:Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von
Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Hochspannungsbatterien und
Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc. Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der
Reichweite Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur
Verlängerung der Betriebszeit zwischen Ladevorgängen Im Detail:Das U8556 Loggermodul für Stromsensoren ist die Schnittstelle zwischen bis zu 5
Stromzangen und der LR8450 Datenlogger-Serie. Jeder Eingang verfügt über eine eigene
Signalaufbereitung, was individuelle Skalierung und simultane Datenaktualisierung mit 1 ms
ermöglicht. Das Modul wurde speziell entwickelt, um die Funktionalität zur
Stromaufzeichnung der vielseitigen LR8450 Datenlogger zu erweitern. Bis zu vier U8556-
Module können an einen einzigen LR8450 Datenlogger angeschlossen werden. Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812
und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese
können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt
werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle
temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination
mit dem neuen U8556 Loggermodul verwendet werden.
DRAHTLOSE MODULE:
LR8530
LR8530 - Drahtloses 15-Kanal Loggermodul für Spannung und Temperatur, 10 ms
Hauptattribute: Drahtlose Datenübertragung an den Datenlogger LR8450-01 15 Eingänge für DC-Spannung und Temperatur 10 ms Aktualisierungsintervall A/D-Auflösung: 16 Bit Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-SignaleUSPs:Autonomer Betrieb mit drahtloser Datenübertragung und Akkubetrieb Applikationen: Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren Messung der Umgebungstemperatur in Laboren oder Lagerstätten Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen Im Detail:Das drahtlose LR8530 Spannungs-/Temperaturmodul ist ein 15-Kanal Loggermodul für den
WLAN-fähigen Datenlogger LR8450-01. Bis zu sieben LR8530 Module können mit einem
einzigen LR8450-01 verbunden werden, wodurch Benutzer Daten über WLAN von bis zu
105 Kanälen mit einem einzigen Gerät aufzeichnen und übertragen können. Durch die
Kombination des LR8450-01 mit sieben LR8530 und vier U8550 Steckmodulen kann die
Gesamtanzahl der Kanäle auf bis zu 165 erweitert werden. Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang
von bis zu 100 V. Die Eingangssignale werden über einen M3-Schraubklemmenblock mit
dem Modul verbunden, der auch für Leiter mit größerem Querschnitt sichere Verbindungen
ermöglicht. Die Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet einen sicheren und zuverlässigen Betrieb. Darüber hinaus bietet das LR8530 die Möglichkeit
Temperaturen über Thermoelemente der Typen K, J, E, T, N, R, S, B und C zu erfassen, was
es ideal für eine Vielzahl von Anwendungen macht, die eine Langzeitüberwachung von
Temperaturen erfordern. Die Kompatibilität mit verschiedenen Thermoelementtypen sorgt für
Flexibilität bei unterschiedlichen thermischen Analyseaufgaben in Forschung, Industrie und
Umweltanwendungen. Jeder Kanal kann individuell konfiguriert werden, sodass Benutzer die
volle Flexibilität haben, das System exakt an ihre spezifischen Prüfanforderungen
anzupassen. Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung
ermöglicht das LR8530 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche
von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von
Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-Ω-Shunt-Widerstand mit
dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.Das LR8530 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an
den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse
über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal
für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8530
flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für
vielseitige Konfigurationen. Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit
Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche
befestigt werden kann.
LR8531
LR8531 - Drahtloses 15-Kanal Loggermodul für Spannung, Temperatur und Widerstand, 10 ms
Drahtloses 15-Kanal-Schnittstellenmodul für Datenlogger LR8450-01,
Aktualisierungsintervall 10 ms, für DC-Spannung, Temperatur, Feuchtigkeit und Widerstand,
16 Bit-Auflösung, 100 V Direkteingang, 300 V Isolierung, Netz- oder Akkubetrieb, FederzugKlemmenblockHauptattribute: Drahtlose Datenübertragung an den Datenlogger LR8450-01 15 Eingänge für DC-Spannung, Temperatur, Widerstand (Drückklemmen) 10-ms Aktualisierungsintervall A/D-Auflösung: 16 Bit Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale USPs: Autonomer Betrieb mit drahtloser Datenübertragung und Akkubetrieb Applikationen: Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren Messung der Umgebungstemperatur in Laboren oder Lagerstätten Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen Präzise Temperaturüberwachung in industriellen Prozessen mit RTDs
(Widerstandsthermometern) Bewertung von Materialeigenschaften und Bauteilintegrität Im Detail:Das drahtlose LR8531 Universalmodul ist ein 15-Kanal Loggermodul für den WLAN-fähigen
Datenlogger LR8450-01. Bis zu sieben LR8531 Module können mit einem einzigen LR8450-
01 verbunden werden, wodurch Benutzer Daten über WLAN von bis zu 105 Kanälen mit
einem einzigen Gerät aufzeichnen und übertragen können. Durch die Kombination des
LR8450-01 mit sieben LR8531 und vier U8551 Steckmodulen kann die Gesamtanzahl der
Kanäle auf bis zu 165 erweitert werden. Dieses Modul unterstützt präzise Gleichspannungsmessungen mit einer direkten
Eingangskapazität von bis zu 100 V. Die Eingangssignale werden über einen FederzugKlemmenblock mit dem Modul verbunden, der eine schnelle und sichere, vibrationsfeste
Verbindung ermöglicht. Die 300-V-Isolation gegen Erde und zwischen den Kanälen
gewährleistet einen sicheren und zuverlässigen Betrieb. Darüber hinaus kann das LR8531 Widerstandsmessungen durchführen.
Vierleitermessungen sind in vier wählbaren Messbereichen (10 Ω, 20 Ω, 100 Ω und 200 Ω)
mit einer Genauigkeit von 0,1 % verfügbar und sorgen so für hochpräzise Messergebnisse in
verschiedenen Anwendungen. Das LR8531 kann außerdem Temperaturen mithilfe von Thermoelementen oder RTDs
(Widerstandstemperaturdetektoren) der Typen Pt100, Pt1000 und JPt100 messen.
Unterstützte Thermoelementtypen sind K, J, E, T, N, R, S, B und C. Zudem kann das Modul
Feuchtigkeit erfassen, was es ideal für vielseitige Anwendungen von der
Umweltüberwachung bis hin zur Bewertung von Materialeigenschaften macht. Die Kompatibilität mit verschiedenen Thermoelement- und RTD-Typen sorgt für Flexibilität
bei unterschiedlichen thermischen Analyseaufgaben in Forschungs-, Industrie- und
Umweltanwendungen. Jeder Kanal kann individuell konfiguriert werden, sodass Nutzer ihre
Setups an spezifische Prüfanforderungen anpassen können.Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung
ermöglicht das LR8531 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche
von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von
Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-Ω-Shunt-Widerstand mit
dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht. Das LR8531 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an
den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse
über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal
für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8531
flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für
vielseitige Konfigurationen.Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit
Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche
befestigt werden kann.
LR8532

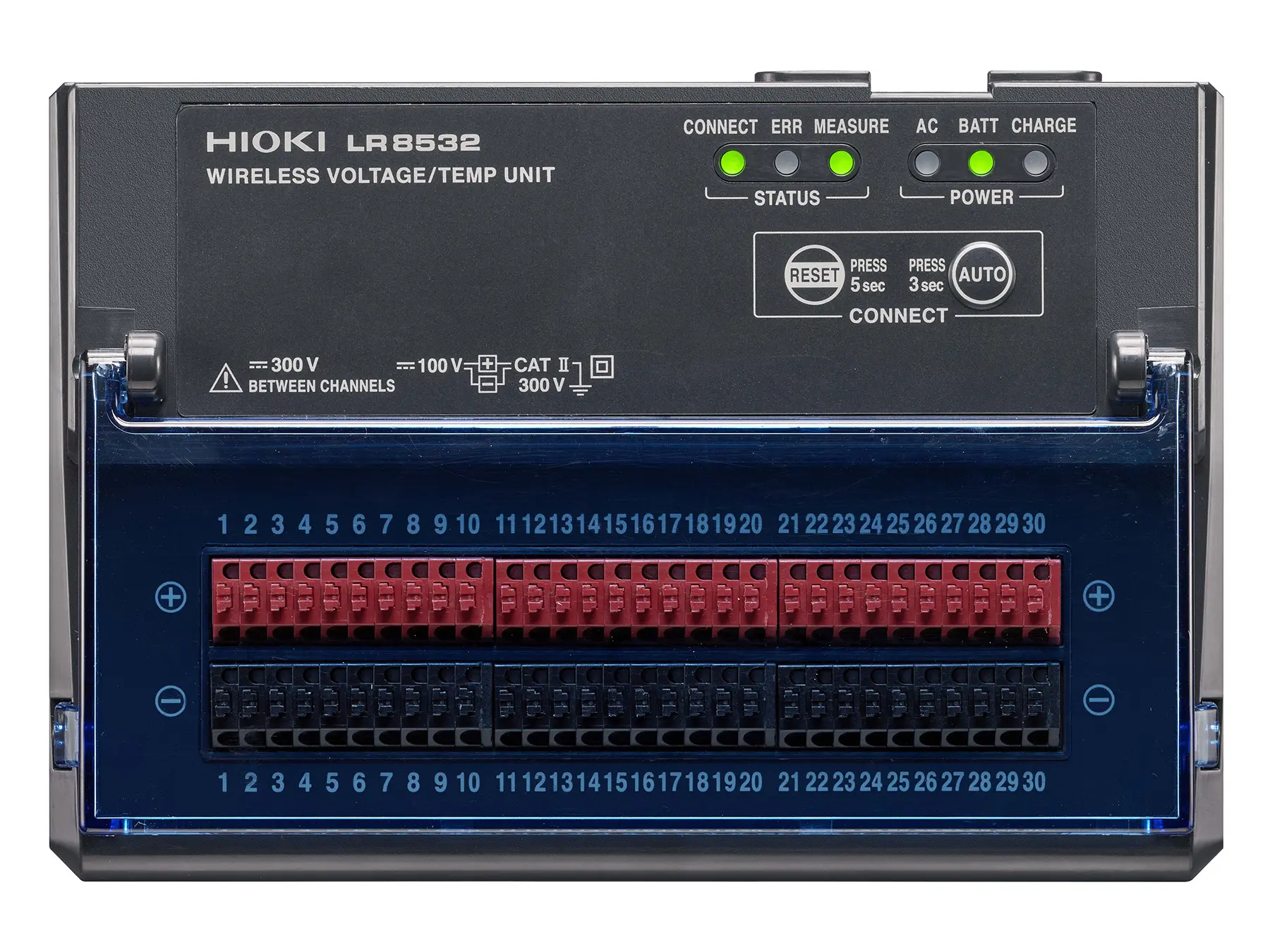

LR8532 - Drahtloses 30-Kanal Loggermodul für Spannung und Temperatur, 10 ms
Hauptattribute:Drahtlose Datenübertragung an den Datenlogger LR8450-01 30 Eingänge für DC-Spannung und Temperatur 10 ms Aktualisierungsintervall bei max. 15 Kanäle, 20 ms bei mehr Kanälen A/D-Auflösung: 16 Bit Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale USPs: Autonomer Betrieb mit drahtloser Datenübertragung und Akkubetrieb Applikationen: Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren Messung der Umgebungstemperatur in Laboren oder Lagerstätten Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen Im Detail:Das drahtlose LR8532 Spannungs-/Temperaturmodul ist ein 30-Kanal Loggermodul für den
WLAN-fähigen Datenlogger LR8450-01. Bis zu sieben LR8532 Module können mit einem
einzigen LR8450-01 verbunden werden, wodurch Benutzer Daten über WLAN von bis zu
210 Kanälen mit einem einzigen Gerät aufzeichnen und übertragen können. Durch die
Kombination des LR8450-01 mit sieben LR8532 und vier U8552 Steckmodulen kann die
Gesamtanzahl der Kanäle auf bis zu 330 erweitert werden. Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang
von bis zu 100 V. . Die Eingangssignale werden über einen Federzug-Klemmenblock mit
dem Modul verbunden, der eine schnelle und sichere, vibrationsfeste Verbindung ermöglicht.
Die Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet einen sicheren und zuverlässigen Betrieb. Darüber hinaus bietet das LR8532 die Möglichkeit Temperaturen
über Thermoelemente der Typen K, J, E, T, N, R, S, B und C zu erfassen, was es ideal für
eine Vielzahl von Anwendungen macht, die eine Langzeitüberwachung von Temperaturen
erfordern. Die Kompatibilität mit verschiedenen Thermoelementtypen sorgt für Flexibilität bei
unterschiedlichen thermischen Analyseaufgaben in Forschung, Industrie und
Umweltanwendungen. Jeder Kanal kann individuell konfiguriert werden, sodass Benutzer die
volle Flexibilität haben, das System exakt an ihre spezifischen Prüfanforderungen
anzupassen. Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung
ermöglicht das LR8532 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche
von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von
Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-Ω-Shunt-Widerstand mit
dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.Das LR8532 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an
den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse
über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal
für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8532
flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für
vielseitige Konfigurationen. Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit
Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche
befestigt werden kann.
LR8533
LR8533 - Drahtloses 5-Kanal Loggermodul für Spannung, 1 ms
Hauptattribute: Drahtlose Datenübertragung an den Datenlogger LR8450-01 5 Eingänge für DC-Spannung 1 ms Aktualisierungsintervall A/D-Auflösung: 16 Bit Spannung: 7 Messbereiche, von ±100 mV bis ±100 V sowie für 4-20-mA-SignaleUSPs:Autonomer Betrieb mit drahtloser Datenübertragung und Akkubetrieb Applikationen: Hochgeschwindigkeitsmessung von Gleichspannung Messung und Überwachung von Druck und Vibration Im Detail:Das drahtlose LR8533 Hochgeschwindigkeitsmodul für Spannung ist ein 5-Kanal
Loggermodul für den WLAN-fähigen Datenlogger LR8450-01. Bis zu sieben LR8533 Module
können mit einem einzigen LR8450-01 verbunden werden, wodurch Benutzer Daten über
WLAN von bis zu 35 Kanälen mit einer hohen Geschwindigkeit mit einem einzigen Gerät
aufzeichnen und übertragen können. Durch die Kombination des LR8450-01 mit sieben
LR8533 und vier U8553 Steckmodulen kann die Gesamtanzahl der Kanäle auf bis zu 55
erweitert werden. Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang
von bis zu 100 V. Die Eingangssignale werden über einen M3-Schraubklemmenblock mit
dem Modul verbunden, der auch für Leiter mit größerem Querschnitt sichere Verbindungen
ermöglicht. Die Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet einen sicheren und zuverlässigen Betrieb. Das LR8533 Modul bietet ein schnelles
Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig und ist damit ideal für die
Messung von Sensorsignalen im Bereich mehrerer Dutzend Hertz, etwa bei Druck- und
Vibrationssensoren. Mit einer 16-Bit-A/D-Auflösung ermöglicht das LR8533 hochpräzise Datenerfassung. Das
Modul bietet sieben Messbereiche von ±100 mV bis ±100 V und gewährleistet dabei genaue
Messungen in einer Vielzahl von Anwendungen. Zur Messung von 4-20 mA Signalen kann
ein 250-Ω-Shunt-Widerstand mit dem 1-5 V Bereich verwendet werden, was die
Vielseitigkeit des Moduls noch weiter erhöht. Das LR8533 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an
den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse
über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal
für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8533
flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für
vielseitige Konfigurationen. Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit
Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche
befestigt werden kann.
LR8534
LR8534 - Drahtloses 5-Kanal Loggermodul für Dehnmessstreifen, 1 ms
Hauptattribute Drahtlose Datenübertragung an den Datenlogger LR8450-01 5 Eingänge für Dehnmessstreifen 1 ms Aktualisierungsintervall A/D-Auflösung: 16 Bit Viertel-/Halb-/Vollbrücke USPs Autonomer Betrieb mit drahtloser Datenübertragung und Akkubetrieb Applikationen Dauerhaftigkeits- und Leistungstests durch Bewertung der Belastung und Dehnung
von Fahrzeugkomponenten unter verschiedenen Lastbedingungen Analyse der mechanischen Eigenschaften von Werkstoffen durch Messung der
Dehnung bei Zug-, Druck- oder Ermüdungsversuchen Sicherheits- und Konformitätsprüfungen durch Bewertung der Dehnung von
Flugzeugstrukturen und -komponenten Fehlervermeidung und Wartungsvorhersage durch Überwachung der Dehnung in
Maschinen und Geräten Im Detail:Das drahtlose LR8534 Modul für Dehnmessstreifen ist ein 5-Kanal Loggermodul für den
WLAN-fähigen Datenlogger LR8450-01. Bis zu sieben LR8534 Module können mit einem
einzigen LR8450-01 verbunden werden, wodurch Benutzer Daten über WLAN von bis zu 35
Kanälen mit einer hohen Geschwindigkeit mit einem einzigen Gerät aufzeichnen und übertragen können. Durch die Kombination des LR8450-01 mit sieben LR8534 und vier
U8554 Steckmodulen kann die Gesamtanzahl der Kanäle auf bis zu 55 erweitert werden. Dieses Modul unterstützt die Messung von Dehnungen mit Hilfe von Dehnungsmessstreifen
oder Dehnungsmessstreifen-Aufnehmern. Die Eingangssignale werden über einen
Federzug-Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere,
vibrationsfeste Verbindung ermöglicht. Das Modul ermöglicht die Messung von Dehnung mit
einer Viertelbrücke. Für Anwendungen, die höhere Genauigkeiten erfordern, können die
Halb- oder Vollbrücke verwendet werden. Das Modul U8554 bietet ein schnelles
Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig, wodurch es sich ideal für
dynamische und Hochgeschwindigkeitsanwendungen eignet. Mit einer 16-Bit-A/D-Auflösung bietet das U8554 eine hochpräzise Datenerfassung. Das
Modul bietet acht Messbereiche für Dehnung, von ±1000 µꜫ bis ±200 000 µꜫ, und
gewährleistet so genaue Messwerte für eine Vielzahl von Anwendungen. Darüber hinaus
kann das Modul für die Messung von Spannungen verwendet werden und bietet Bereiche
von 1 mV bis 200 mV. Das LR8534 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an
den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse
über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal
für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8534
flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für
vielseitige Konfigurationen. Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit
Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche
befestigt werden kann.
LR8535
LR8535 - Drahtloses Loggermodul für CAN- und CAN-FD-Signale, 10 ms
Hauptattribute Drahtlose Datenübertragung an den Datenlogger LR8450-01 Eingang für CAN- und CAN FD-Signale 2 frei konfigurierbare Ports Max. 10 ms Aktualisierungsintervall Unterstützt CAN (ISO11898), CAN FD (ISO11898), CAN FD (nicht-ISO) USPs Autonomer Betrieb mit drahtloser Datenübertragung und Akkubetrieb Applikationen Überwachung der Netzwerkdaten von verschiedenen elektronischen Steuergeräten
(ECUs) im Fahrzeug während der Test- und Entwicklungsphasen Fehlersuche und Optimierung von industriellen Prozessen durch Aufzeichnung der
CAN-basierten Kommunikation zwischen industriellen Steuerungen und Geräten Überwachung der Datenübertragung zwischen Avioniksystemen in der Luft- und
Raumfahrt Im Detail:Das drahtlose CAN-Modul LR8535 ist ein Messmodul für den WLAN-fähigen Datenlogger
LR8450-01. Bis zu sieben LR8535-Module können an einen einzigen LR8450-01
angeschlossen werden und ermöglichen dem Benutzer die Aufzeichnung und Übertragung
von Daten über ein drahtloses LAN. Durch die Kombination des LR8450-01 mit sieben
LR8535- und vier U8555-Steckmodulen kann die Gesamtkonfiguration auf 11 Module mit
jeweils 2 Ports erweitert werden. Das Modul unterstützt bis zu 500 Kanäle pro Port und bietet ein maximales
Aktualisierungsintervall von 10 ms, abhängig von der Anzahl der verwendeten Kanäle. Es
verfügt über zwei D-Sub-9-Pin-Steckverbinder (male) und ist mit den wichtigsten Protokollen
kompatibel, darunter CAN (ISO 11898) und CAN FD in sowohl ISO- als auch Non-ISO-Formaten. Dieses Modul eignet sich ideal für die Überwachung von Daten elektronischer Steuergeräte
innerhalb von Fahrzeugnetzwerken bei der Prüfung und Entwicklung von Fahrzeugen. Es
spielt auch eine entscheidende Rolle bei der Fehlersuche und Optimierung von industriellen
Prozessen, indem es die CAN-basierte Kommunikation zwischen Steuerungen und Geräten
erfasst. In der Luft- und Raumfahrt sorgt das Modul U8555 für eine zuverlässige
Datenübertragung zwischen Avioniksystemen und ist damit ein unverzichtbares Werkzeug
für eine leistungsstarke Datenerfassung und -analyse. Das LR8535 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an
den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse
über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal
für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8535
flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für
vielseitige Konfigurationen. Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit
Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche
befestigt werden kann.
LR8536
LR8536 - Drahtloses Loggermodul für Stromsensoren
5-Kanal drahtloses Schnittstellen- und Signalaufbereitungsmodul für den LR8450-01
Datenlogger zum Anschluss von HIOKI Stromsensoren mit PL14-Anschluss Hauptattribute: 5 Eingänge mit individueller Signalaufbereitung1 ms simultanes Aktualisierungsintervall Batteriebetriebene drahtlose Nutzung in engen Räumen Betriebstemperatur -20 °C bis 55 °C Bis zu 7 Module können drahtlos mit einem LR8450-01 Datenlogger verbunden
werden Kombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 A USPs: Individuelle Skalierung für jeden Stromsensor Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät Bis zu 35 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie
z.B. Beleuchtung mit einem einzigen Gerät möglich Kompakte Größe und drahtlose Funktionalität, ideal für den Einsatz in engen
Räumen Applikationen:Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von
Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Hochspannungsbatterien und
Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc. Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der
Reichweite Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur
Verlängerung der Betriebszeit zwischen LadevorgängenIm Detail:Das drahtlose Loggermodul für Stromsensoren LR8536 ist die Schnittstelle zwischen bis zu
5 Stromzangen und dem WLAN-fähigen Datenlogger LR8450-01. Jeder Eingang verfügt über eine eigene Signalaufbereitung, was individuelle Skalierung und simultane
Datenaktualisierung mit 1 ms ermöglicht. Das Modul wurde speziell entwickelt, um die
Funktionalität zur Stromaufzeichnung des vielseitigen LR8450-01 Datenloggers zu
erweitern. Bis zu sieben LR8536 Loggermodule können drahtlos mit einem einzigen
LR8450-01 Datenlogger verbunden werden. Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812
und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese
können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt
werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle
temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination
mit dem neuen LR8536 Loggermodul verwendet werden.
