VT1005 - 5000 V AC/DC Spannungsteiler für präzise Leistungsanalysen
AC/DC-Hochspannungsteiler bis 5 kVrms, Bandbreite DC–4 MHz (–3 dB), Teiler 1000:1, Genauigkeit ±0,08 % DC/±0,04 % bei 50/60 Hz, Amplitude ±0,1 % bis 200 kHz, Phase ±0,1° bis 500 kHz, CMRR 80 dB bei 100 kHz, BNC-Ausgang
Produktinformationen VT1005 - 5000 V AC/DC Spannungsteiler für präzise Leistungsanalysen
- Maximale Eingangsspannung: 5 kVrms
- Bandbreite: DC bis 4 MHz (-3 dB)
- Genauigkeit: ±0,08 % (DC), ±0,04 % (50/60 Hz)
- Amplitudengenauigkeit ±0,1 % bis 200 kHz, Phasengenauigkeit ±0,1° bis 500 kHz
- Gleichtaktunterdrückung (CMRR): 80 dB bei 100 kHz
Besondere Vorteile:
- Präzise Hochspannungsmessung bis 5 kVrms, ideal für Leistungsanalysen
- Konstante Amplituden- und Phasengenauigkeit bis 1 MHz
- Hohe Störunterdrückung mit 80 dB CMRR bei 100 kHz sorgt für stabile Messungen auch in störbehafteten Umgebungen
Typische Anwendungen:
- Verlustmessugen an Hochspannungstransformatoren, Induktivitäten und Wickelgütern
- Wirkungsgradbewertung von SiC-/GaN-basierten Hochspannungswechselrichtern und -umrichtern
- Leistungsbewertung von Systemen zur drahtlosen Energieübertragung (WPT)
- Leistungsanalysen in Bahnantrieben und großtechnischen Industrieenergiesystemen
- Prüfung und Wirkungsgradverifizierung von Hochspannungs-Solarwechselrichtern
Detaillierte Produktübersicht:

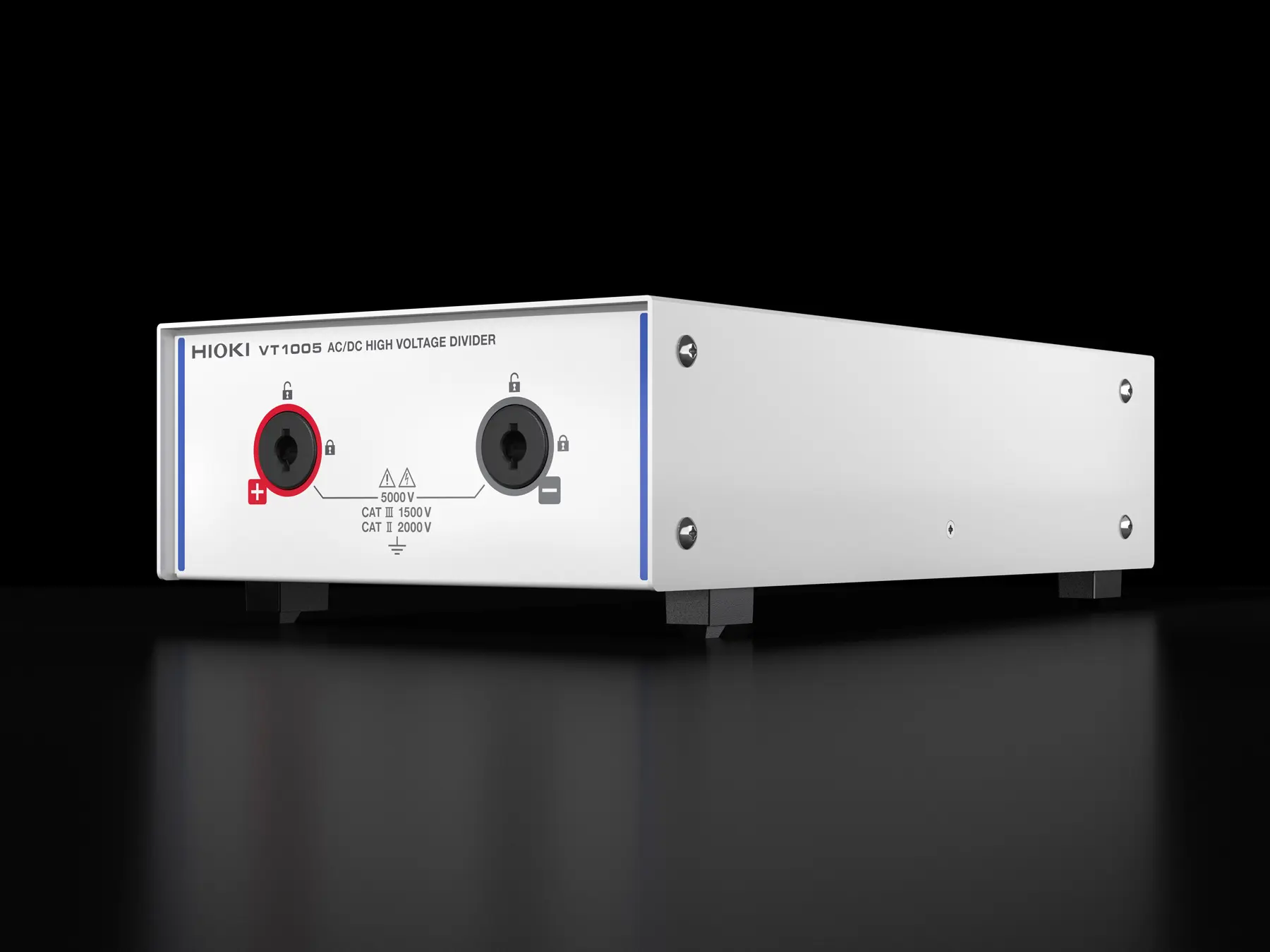

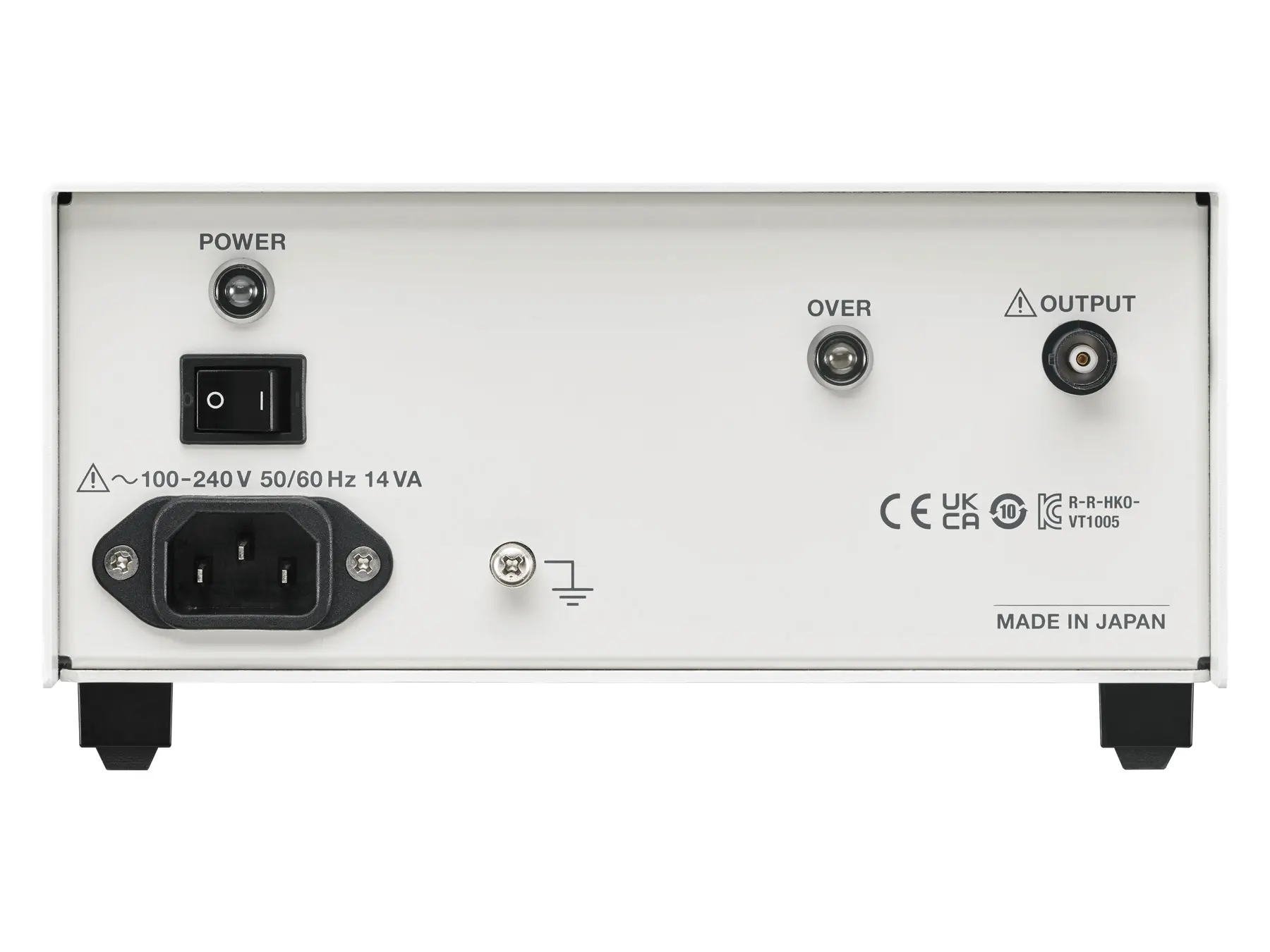

Der HIOKI VT1005 ist ein präziser AC/DC-Hochspannungsteiler zur Messung von Signalen bis 5 kVrms. Er skaliert Eingangsspannungen mit einem festen Teilerverhältnis von 1000:1 und gibt das heruntergeregelte Signal über einen BNC-Ausgang aus. Dieses kann direkt an Leistungsanalysatoren, Speicherrekorder, Oszilloskope oder jedes andere Messsystem mit BNC-Eingang angeschlossen werden.
Der HIOKI VT1005 ist ein präziser AC/DC-Hochspannungsteiler zur Messung von Signalen bis 5 kVrms. Er skaliert Eingangsspannungen mit einem festen Teilerverhältnis von 1000:1 und gibt das heruntergeregelte Signal über einen BNC-Ausgang aus. Dieses kann direkt an Leistungsanalysatoren, Speicherrekorder, Oszilloskope oder jedes andere Messsystem mit BNC-Eingang angeschlossen werden.
Der VT1005 erreicht eine hohe Genauigkeit über einen weiten Frequenzbereich: ±0,08 % bei
Gleichspannung und ±0,04 % bei 50/60 Hz. Die Amplitudengenauigkeit beträgt ±0,1 % bis
200 kHz, die Phasengenauigkeit ±0,1° bis 500 kHz. Damit eignet sich das Gerät für präzise Leistungsanalysen auch in schnell schaltenden Systemen mit hohem Oberwellenanteil und
unterstützt Messungen bis 4 MHz (-3 dB).
Vorteile gegenüber Differenzialtastköpfen
Im Vergleich zu konventionellen Hochspannungs-Differenzialtastköpfen bietet der HIOKI
VT1005 klare Leistungsvorteile. Die meisten Differenzialtastköpfe erreichen nur etwa 2 %
Amplitudengenauigkeit und spezifizieren die Phasengenauigkeit in der Regel gar nicht.
Damit sind sie für präzise Leistungsanalysen ungeeignet, insbesondere in PWM-basierten
Systemen wie Hochspannungs-DC/DC-Wandlern oder Traktionsumrichtern. Der VT1005 ist
für hochgenaue AC/DC-Spannungsmessungen mit klar definierten Amplituden- und
Phasenspezifikationen konzipiert und ist speziell für solche anspruchsvollen Anwendungen
ausgelegt.
Passive Architektur für stabile Messergebnisse
Die passive Architektur des VT1005 verhindert typische Probleme aktiver
Differenzialtastköpfe wie die Belastung des Prüflings durch den Tastkopf, den thermischen
Drift oder zusätzliches Rauschen durch aktive Schaltungen. So entstehen stabile und
saubere Signale mit hoher Genauigkeit, die auch bei hohen Frequenzen zuverlässig erhalten
bleiben.
Dank seiner Genauigkeit, des breiten Frequenzgangs und der hohen Störfestigkeit ist der
VT1005 ein unverzichtbares Werkzeug zur Messung von Verlusten an
Hochspannungstransformatoren und Induktivitäten, zur Wirkungsgradbewertung von SiC-
/GaN-basierter Leistungselektronik sowie zur Qualifizierung von Systemen zur drahtlosen
Energieübertragung (WPT).
- VT1005 Hochspannungsteiler
- L1050-01 Hochspannungskabel-Set, 1,5 m, offene Kabelenden
- L9217 BNC-Kabel
- 9704 Adapter BNC / 4mm
- Netzkabel - Bedienungsanleitung
