CT6830 - AC/DC Stromzange, Fluxgate, 2 A / 100 kHz
Ultrakompakte, AC/DC Zero-Flux-Stromzange mit Flux-Gate-Detektion, hohe Genauigkeit ±0,3 % v. Mw., weiter Temperaturbereich von -40 bis 85°C, messbarer Strom von 100 μA bis 2 A, ME15W-Anschluss
Lagerbestand:
1
Produktdetails
Produktnummer:
CT6830
EAN:
4536036015313
Länge:
14 mm
Weite:
77 mm
Höhe:
23 mm
Gewicht:
0.86 kg
Produktinformationen "CT6830 - AC/DC Stromzange, Fluxgate, 2 A / 100 kHz"
Hauptattribute:
- Hohe Genauigkeit ±0,3% vom Messwert
- Messbarer Strom bis 2 A
- Ultrakleine Zange mit Schiebe-Verschlussmechanismus
- Großer Temperaturbereich -40 bis 85°C
- Bandbreite von DC bis 100 kHz
USPs:
- Einfache Installation, auch bei engen Platzverhältnissen
- Genaue Messung von kleinsten Strömen
- Automatische Erkennung durch HIOKI Leistungsanalysator PW8001
- Ermöglicht stabile Messungen von Alaska bis zur Sahara
Applikationen:
- Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV)
- Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie Motorsteuergeräte (ECUs), Innenbeleuchtung usw.
- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in EVs, um die Reichweite zu erhöhen
- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit zwischen den Ladevorgängen zu verlängern
Im Detail:

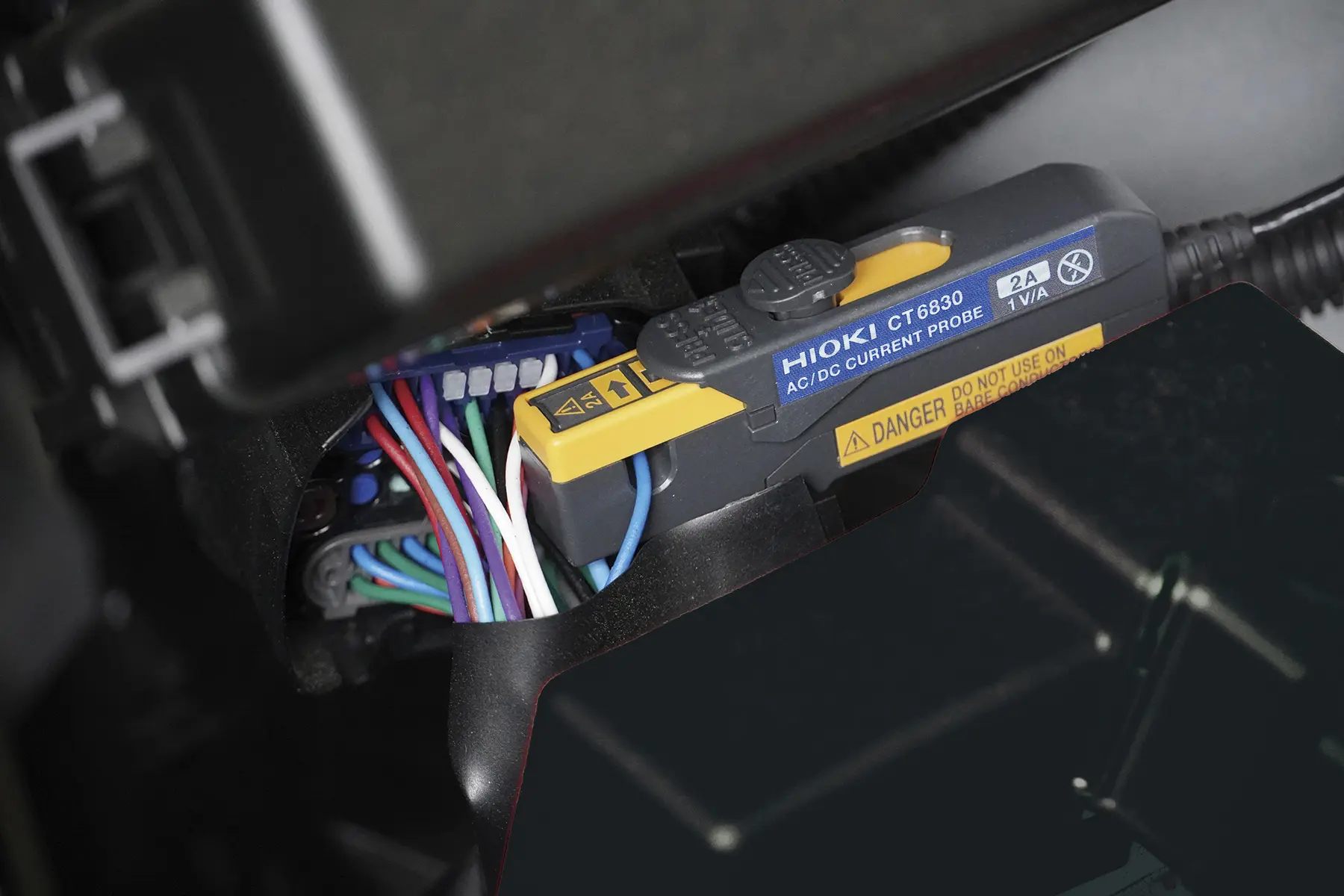

Die ultrakompakte Stromzange CT6830 mit ihrer Schiebe-Verschlussmechanismus ist eine der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von Strömen von 100 μA bis 2 A AC/DC und Frequenzen bis 100 kHz ist selbst auf engstem Raum mit einer Genauigkeit von ±0,3 % vom Messwert möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bau- und Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter extremen Temperaturbedingungen genau zu überwachen.
Die ultrakompakte Stromzange CT6830 mit ihrer Schiebe-Verschlussmechanismus ist eine der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von Strömen von 100 μA bis 2 A AC/DC und Frequenzen bis 100 kHz ist selbst auf engstem Raum mit einer Genauigkeit von ±0,3 % vom Messwert möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bau- und Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter extremen Temperaturbedingungen genau zu überwachen.
Der CT6830 ist für die Verwendung mit einem HIOKI-Leistungsanalysator, Speicherrekorder
oder Datenlogger ausgelegt und bietet detaillierte Einblicke beispielsweise in den
Energieverbrauch eines Fahrzeugs oder anderen komplexen elektrischen Systemen. In
Kombination mit einer Stromversorgung wie dem CT9555, CT9556 oder CT9557 kann die
CT6830 Stromzange auch mit Geräten von Drittanbietern, wie etwa DAQ-Systemen oder
Oszilloskopen, verbunden werden.
🔗 Leistung präzise messen – in allen Anwendungen
- CT6830
- Farbige Etiketten (zur Kanalidentifizierung)
- Transportbehälter
- Bedienungsanleitung
- Vorsichtsmaßnahmen für den Betrieb
