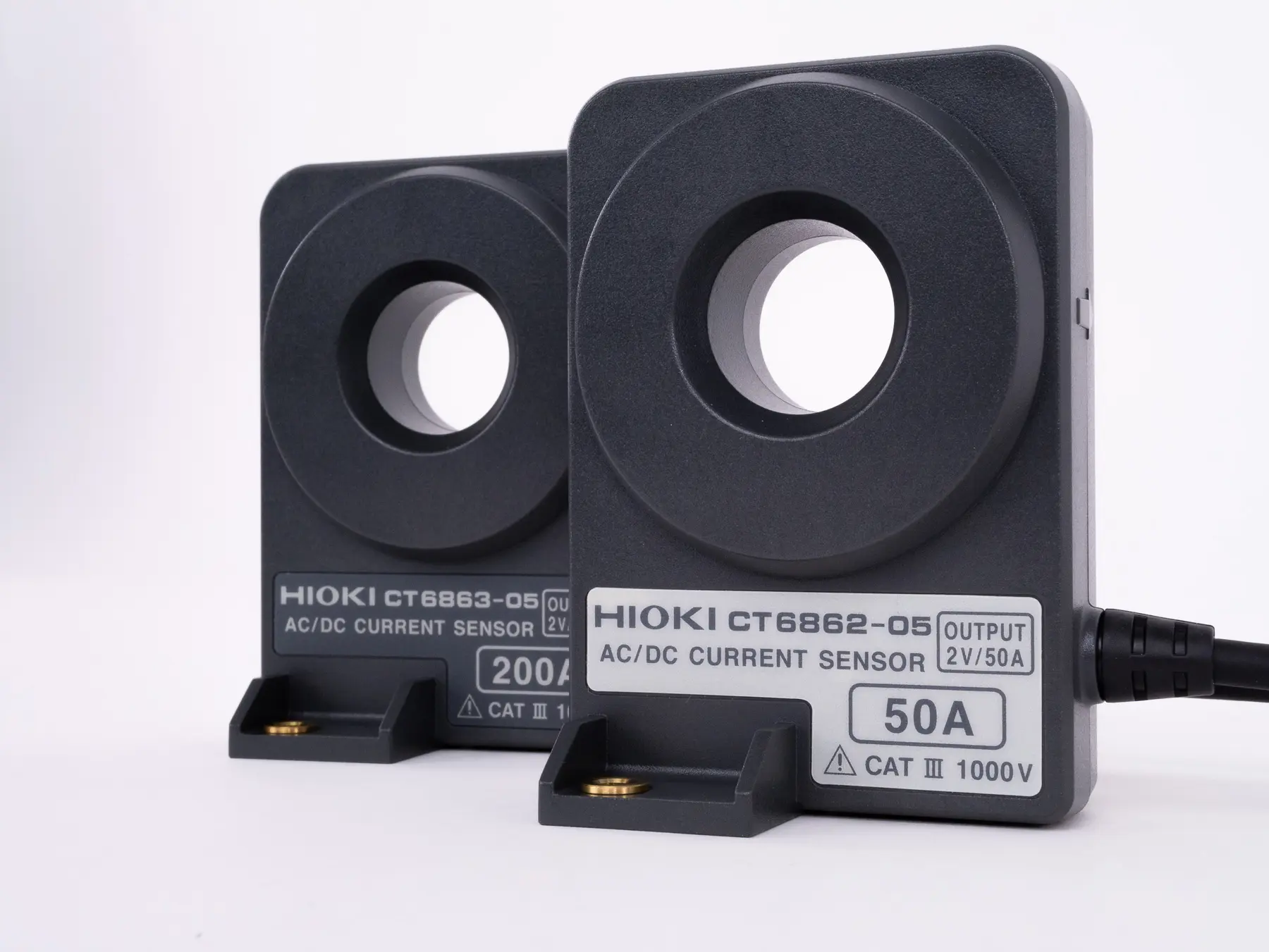

CT6862-05 - AC/DC Stromsensor, Fluxgate, 50 A / 1 MHz
Lagerbestand:
2
Produktdetails
Produktnummer:
CT6862-05
EAN:
4536036002795
Weite:
530 mm
Höhe:
1000 mm
Gewicht:
0.63 kg
Produktinformationen "CT6862-05 - AC/DC Stromsensor, Fluxgate, 50 A / 1 MHz"

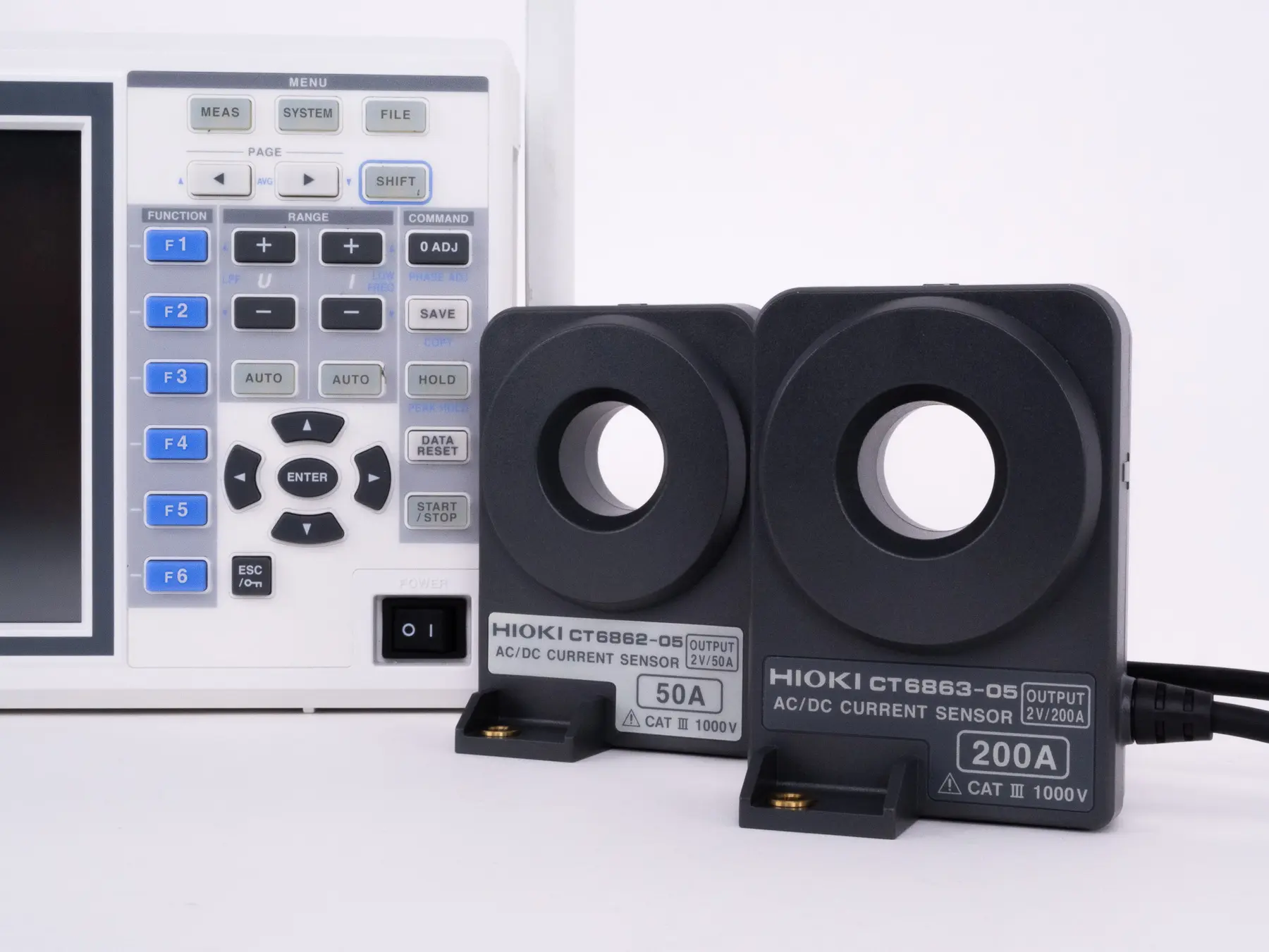

Der CT6862-05 ist ein Durchführungs-AC/DC-Stromsensor, der für präzise Leistungsmesstechniken in industriellen Umgebungen entwickelt wurde. Er verfügt über einen breiten Frequenzbereich und geringe Phasenverschiebung und ist damit ideal für genaue Wellenformbeobachtungen und Harmonieanalysen geeignet.
Entdecken Sie mehr zu diesem Thema:
Technische Details:
- Strombereich: 50 A AC/DC

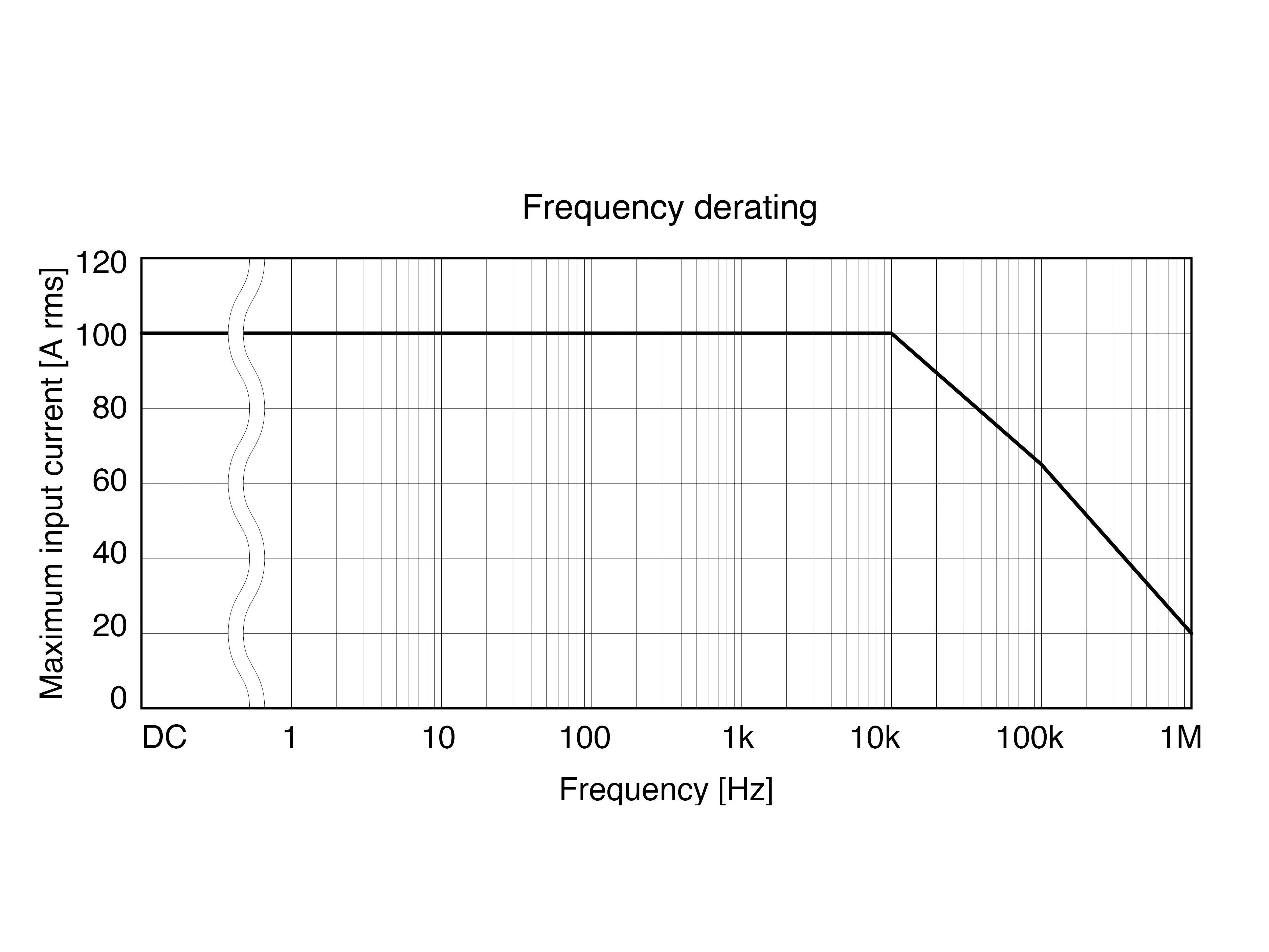

- Frequenzbereich: DC bis 1 MHz
- Genauigkeit: ±0,05% Messwert, ±0,01% Endwert
- Maximaler Leitungsdurchmesser: 24 mm
- Betriebstemperatur: -30°C bis 85°C
- Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher
- CT6862-05
-
Produktkatalog mit Datenblatt, Stromzangen und -sensoren Serie (Englisch)15,035 KB pdf
-
Produktbroschüre mit Datenblatt, SENSOR EINHEIT CT9555, CT9556, CT9557 (Englisch)1,716 KB pdf
-
Produktkatalog, Leistungsanalysatoren (Power Analyzer Series) (Englisch)2,939 KB pdf
-
Produktkatalog, Power Meter Serie PW3335, PW3336, PW3337, 3333, 3334 (Englisch)9,545 KB pdf
-
Bedienungsanleitung, AC/DC Stromsensor, Fluxgate CT6862, CT6863 (Englisch)299 KB pdf
