HIOKI CT6841A - AC/DC-Präzisions-Stromzange, 20 A / 2 MHz
AC/DC-Stromzange mit Fluxgate-Technologie, 20 A Nennstrom, Grundgenauigkeit ±0,2% v. Mw., großer Temperaturbereich von -40 °C bis 85 °C, große Bandbreite von DC bis 2 MHz, maximaler Leiterdurchmesser 20 mm, Kabellänge 3 m
1.948,00 €*
Inhalt:
1 Stück
Ab Lager in Deutschland
1.948,00 €*
HIOKI CT6841A - AC/DC-Präzisions-Stromzange, 20 A / 2 MHz
Lagerbestand:
1
Produktnummer:
CT6841A
EAN:
4536036013869
Länge:
153 mm
Breite:
67 mm
Höhe:
25 mm
Gewicht:
0.37 kg
Produktinformationen HIOKI CT6841A - AC/DC-Präzisions-Stromzange, 20 A / 2 MHz
Technische Eckdaten:
- AC/DC Ströme bis zu 20 A
- Frequenzbandbreite DC bis 2 MHz
- Grundgenauigkeit: ±0.2% vom Messwert
- Temperaturbereich von -40 °C to 85 °C
- Ausgangssignal: 100 mV/A
Typische Anwendungen:
- Optimierung von Niedrigstromschaltungen in E-Fahrzeugen zur Reichweitensteigerung
- Stromverbrauchsanalyse von Komponenten wie Motoren, Heizungen und LEDs
- Vor-Ort-Bewertung von Effizienz und Stromaufnahme bei Invertern und Motoren.
Detaillierte Produktübersicht:
Die Stromzange arbeitet zuverlässig in einem weiten Temperaturbereich von -40 °C bis
85 °C und gewährleistet stabile Messergebnisse selbst in anspruchsvollen Umgebungen wie
Motorräumen oder bei Messungen im Freien. Sie eignet sich ideal zur Bewertung des
Stromverbrauchs elektrischer Fahrzeugkomponenten - insbesondere aktuatorischer
Verbraucher wie Wischermotoren, Fensterhebermotoren und Sitzheizungen, aber auch von
LED-Leuchten. Darüber hinaus erlaubt die präzise Zangenkonstruktion eine zuverlässige
Analyse der Inverter- und Motorleistung direkt vor Ort. Techniker können damit präzise Wirkungsgradbewertungen und Strommessungen durchführen und so frühzeitig Anomalien
oder Leistungsabfälle schnell erkennen, was eine effektive Wartung und Diagnose
ermöglicht.

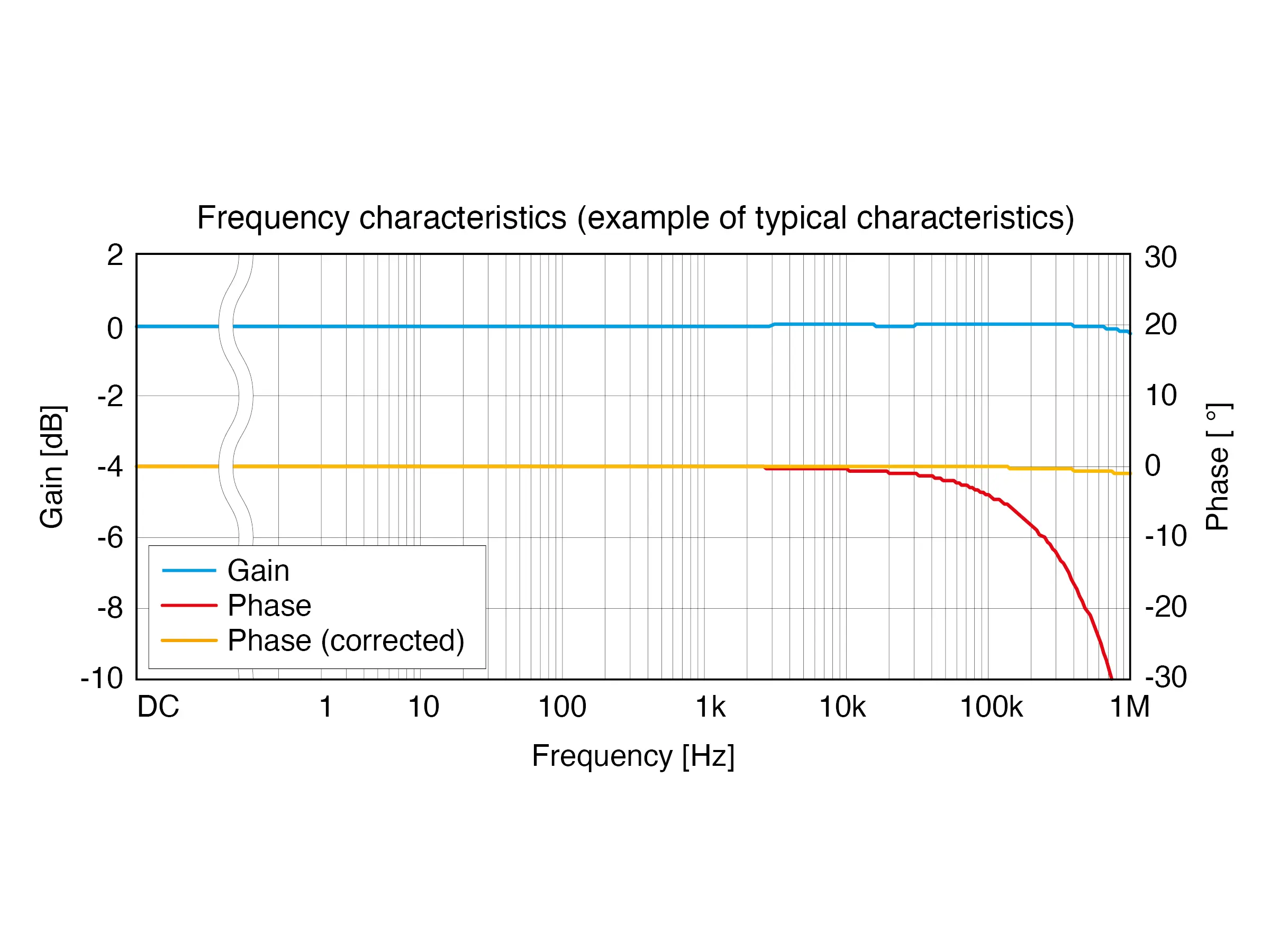

Phasenverschiebungskorrekturen der HIOKI-Leistungsanalysatoren werden unterstützt - einschließlich der automatischen Korrekturfunktion des PW8001. Durch die Integration dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und hochfrequenten Anwendungen sichergestellt, Messfehler werden minimiert und die Präzision der Leistungsbewertung erhöht.
Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherrekorder erfolgt über
den ME15W-Stecker, der gleichzeitig die Stromversorgung der CT6841A übernimmt. In
Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann die
Stromzange außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ)
verwendet werden - bei einem Ausgangsspannungsverhältnis von 100 mV/A. Die robuste
Konstruktion, ein Kerndurchmesser von 20 mm und 3 Meter Anschlusskabel ermöglichen
zudem eine flexible Installation in verschiedenen Testumgebungen.
Die CT6841A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen - auch zur Optimierung von Schaltungen mit niedrigeren Strömen. Dank ihrer robusten Bauweise, präziser Fluxgate-Technologie und vielseitigen Einsetzbarkeit in unterschiedlichen Umgebungen liefert sie zuverlässige Messergebnisse sowohl im Labor als auch im Feldeinsatz.
Entdecken Sie mehr zu diesem Thema:
- Transportkoffer
- 6x Markierungsbänder
- Bedienungsanleitung
-
Produktkatalog mit Datenblatt, Stromzangen und -sensoren Serie (Englisch)15,061 KB pdf
-
Produktbroschüre mit Datenblatt, SENSOR EINHEIT CT9555, CT9556, CT9557 (Englisch)1,693 KB pdf
-
Produktkatalog, Leistungsanalysatoren (Power Analyzer Series) (Englisch)2,717 KB pdf
-
Produktkatalog, Power Meter Serie PW3335, PW3336, PW3337, 3333, 3334 (Englisch)9,156 KB pdf
-
Bedienungsanleitung, AC/DC-Präzisions-Stromzange CT6841A (Englisch)1,367 KB pdf
