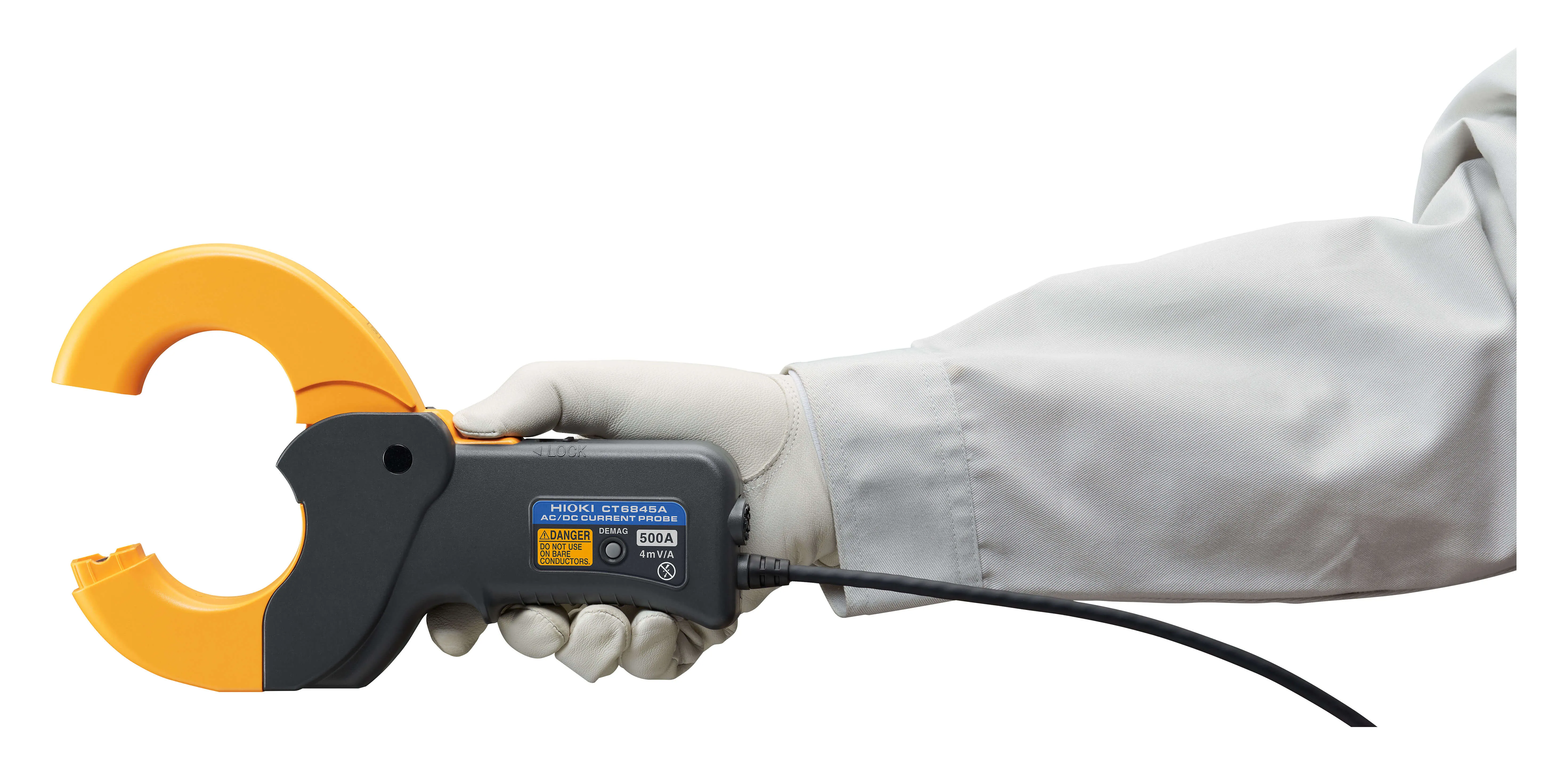

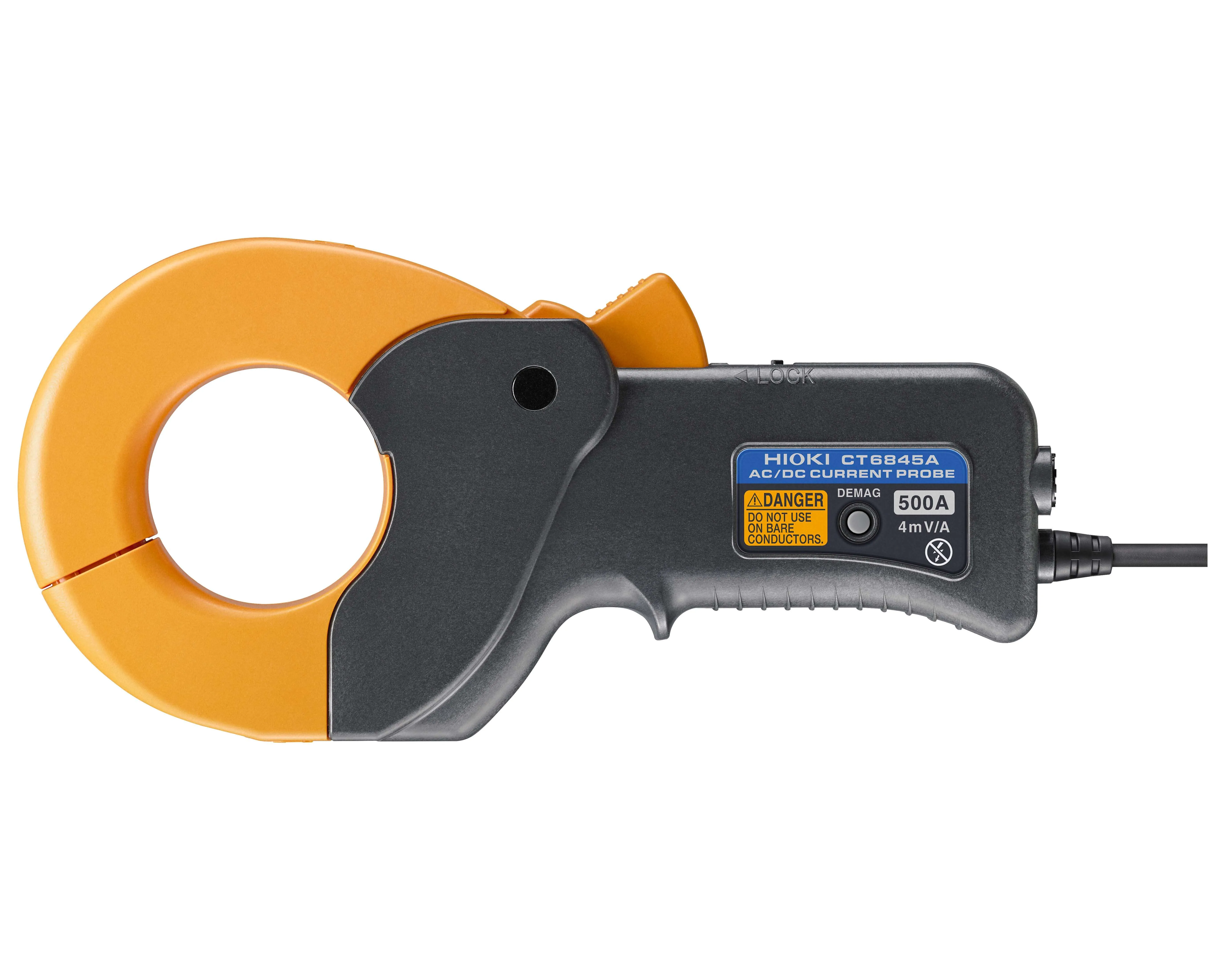

HIOKI CT6845A - AC/DC-Präzisions-Stromzange, 500 A / 200 kHz
Produktinformationen HIOKI CT6845A - AC/DC-Präzisions-Stromzange, 500 A / 200 kHz
Technische Eckdaten:
- AC/DC Ströme bis zu 500 A
- Frequenzbandbreite DC bis 200 kHz
- Grundgenauigkeit: ±0.2% vom Messwert
- Temperaturbereich von -40 °C to 85 °C
- Ausgangssignal: 4 mV/A
Typische Anwendungen:
- WLTP-Messungen an Pkw und Nutzfahrzeugen, mit Erfassung der Batterie- und Verbraucherströme, die in die Energiebilanz eingehen
- Messungen an größeren Kabeln und Sammelschienen mit Leiterdurchmessern bis 50 mm
- Hochstromverkabelung in Nutzfahrzeugen und Ladeinfrastruktur
| Modell | Nennstrom | Bandbreite | Max. Leiter-Ø | Grundgenauigkeit |
|---|---|---|---|---|
| CT6847A | 2000 A DC / 1400 A AC | DC bis 70 kHz | φ50 mm | ±0,15 % v. Mw. |
| CT6846A | 1000 A AC/DC | DC bis 100 kHz | ±0,2 % v. Mw. | |
| CT6845A | 500 A AC/DC | DC bis 200 kHz | φ50 mm | ±0,2 % v. Mw. |
| CT6844A | 500 A AC/DC | DC bis 500 kHz | φ20 mm | ±0,2 % v. Mw. |
| CT6843A | 200 A AC/DC | DC bis 700 kHz | ||
| CT6841A | 20 A AC/DC | DC bis 2 MHz |
Detaillierte Produktübersicht:
Die AC/DC-Präzisions-Stromzange HIOKI CT6845A misst Nennströme bis 500 A und nimmt Leiter bis 50 mm auf, also auch größere Kabel und Sammelschienen. Ihre Zero-FluxFluxgate-Technologie hält eine Grundgenauigkeit von ±0,2 % vom Messwert bei Gleich- und Wechselstrom. Ändert sich die Temperatur während der Messung, bleibt diese Genauigkeit dennoch bestehen, weil das Fluxgate-Element kaum reagiert. Ihre Bandbreite von DC bis 200 kHz erfasst auch die Batterie- und Verbraucherströme, die in WLTP-Messungen an Pkw und Nutzfahrzeugen in die Energiebilanz eingehen.
Ihre 50-mm-Öffnung erreicht damit auch die dickeren Kabel und Sammelschienen in Nutzfahrzeugen und Ladetechnik, wo die kleinere Öffnung der CT6844A nicht ausreichen würde. Ihr weiter Betriebstemperaturbereich von -40 °C bis 85 °C deckt sowohl den Wintereinsatz im Freien als auch Messungen im Motorraum von Nutzfahrzeugen ab.
Ein Sensor für Labor, Feld und Prüfstand
An Oszilloskopen und anderen Datenerfassungssystemen (DAQ) wird die CT6845A über eine HIOKI-Stromsensor-Schnittstelle (CT9555, CT9556, CT9557) angeschlossen, die das ME15W-Signal des Sensors auf einen BNC-Ausgang umlegt und dabei die Sensorversorgung liefert, mit einem Ausgangsspannungsverhältnis von 4 mV/A. HIOKILeistungsanalysatoren wie der PW8001 und PW4001 sowie der Speicherrekorder MR6000 über die Stromeinheit U8977 verbinden den Sensor stattdessen direkt über ihren eigenen ME15W-Anschluss. Mit einem Kerndurchmesser von 50 mm passt die CT6845A auch um dickere, starre Kabel und Sammelschienen, die sich nicht in eine kleinere Zangenöffnung biegen lassen. Das 3 Meter lange Kabel reicht für die meisten Aufbauten aus und lässt sich mit bis zu zwei CT9902-Verlängerungskabeln um bis zu 10 m verlängern, wenn der Messpunkt weiter vom Messgerät entfernt liegt.
Die Leistungsmessung bleibt auch bei hohen Frequenzen und niedrigem Leistungsfaktor genau, weil HIOKI-Leistungsanalysatoren wie der PW8001 und PW4001 den Phasenfehler der CT6845A automatisch korrigieren. Ein einziger Korrekturwert genügt dafür, da der Phasenfehler über den Frequenzbereich hinweg im Wesentlichen einer konstanten Zeitverzögerung entspricht statt einer frequenzabhängigen Verschiebung, vom Prinzip her vergleichbar mit der Deskew-Funktion eines Oszilloskops, die Kanäle zueinander ausrichtet.
500 A an Leitern bis 50 mm
Die CT6845A trägt denselben 500-A-Bereich wie die CT6844A, nimmt aber Leiter bis 50 mm auf und bringt die präzise Messung damit an die dickeren Kabel von Nutzfahrzeugen und größeren Installationen. Der größere Kern kostet dabei etwas Bandbreite, 200 kHz gegenüber 500 kHz bei der CT6844A mit kleinerer Öffnung. Im Feld wie im Labor bleibt sie dabei dank ihrer Zero-Flux-Stabilität verlässlich genau.
- CT6845A AC/DC Stromzange
- Transportkoffer
- 6x Markierungsbänder
- Bedienungsanleitung
Maße & Verpackungen
| Länge | 238 mm |
|---|---|
| Breite | 116 mm |
| Höhe | 35 mm |
| Gewicht | 0,86 kg |
-
Produktkatalog mit Datenblatt, Stromzangen und -sensoren Serie (Englisch)16,413 KB pdf
-
Produktbroschüre mit Datenblatt, SENSOR EINHEIT CT9555, CT9556, CT9557 (Englisch)1,693 KB pdf
-
Produktkatalog, Leistungsanalysatoren (Power Analyzer Series) (Englisch)2,713 KB pdf
-
Produktkatalog, Power Meter Serie PW3335, PW3336, PW3337, 3333, 3334 (Englisch)9,158 KB pdf
-
Bedienungsanleitung, AC/DC-Präzisions-Stromzange CT6845A (Englisch)1,247 KB pdf
-
Bedienungsanleitung, AC/DC-Präzisions-Stromzange CT6841A CT6843A CT6844A CT6845A CT6846A CT6847A (Japanisch, Englisch, Chinesisch)5,978 KB pdf
-
Datenblatt, AC/DC-Präzisions-Stromzange CT6845A (Englisch)2,061 KB pdf
-
Flyer, AC/DC Präzisios-Stromzangen CT6841A, CT6843A, CT6844A, CT6845A, CT6846A (Englisch)1,506 KB pdf
