HIOKI MR6000 - Modularer 32-Kanal Speicherrekorder, 200 MS/s, 1000 V Direkteingang, Touchscreen

Modularer Speicherrekorder mit bis zu 32 Kanälen, max. Abtastrate 200 MS/s, max. 1000 VDC isolierter Direkteingang, bis zu 1 TB Speicher mit SSD-Option, intuitive Benutzeroberfläche, Touchscreen, Echtzeit-Berechnung und Echtzeit-Speicherung

Produktnummer: MR6000

GTIN/EAN: 4536036010707

Länge: 353 mm

Breite: 154.8 mm

Höhe: 235 mm

Gewicht: 6.5 kg

Produktinformationen HIOKI MR6000 - Modularer 32-Kanal Speicherrekorder, 200 MS/s, 1000 V Direkteingang, Touchscreen

Technische Eckdaten:

8 Steckplätze für Module mit bis zu 32 isolierten Analogkanälen
Auswahl aus 15 Eingangs- und 3 Ausgangsmodulen
Abtastrate bis zu 200 MS/s
Echtzeit-Datenspeicherung mit bis zu 20 MS/s
Benutzerfreundliche Software und Touchscreen-Display
Kompatibilität mit einer Vielzahl von HIOKI-Stromsensoren

Typische Anwendungen:

Tests und Bewertungen von Komponenten für die Bahnindustrie, Luft- und Raumfahrt sowie Automobilindustrie, einschließlich Elektromotoren, Wechselrichtern und Batteriesystemen von Elektrofahrzeugen
Entwicklung und Wartung von erneuerbaren Energietechnologien wie Windkraftanlagen und Solaranlagen – Überwachung elektrischer Ausgänge und mechanischer Leistungen
Prüfung von Haushalts- und Industriegeräten durch Erfassung von hochfrequenten Transienten und langfristigen Trends
Überwachung von SMPS (Switched-Mode Power Supply) Ausgangsströmen über längere Zeiträume mit hohen Abtastraten
Erkennung des Motorwellenwinkels von Elektrofahrzeugen (EV) dank integrierter Resolver-Berechnungsfunktion

Detaillierte Produktübersicht:

Der MR6000 Speicherrekorder ist ein Hochleistungsrekorder, der für die Erfassung hochpräziser und hochfrequenter Daten über mehrere Kanäle entwickelt wurde. Er eignet sich ideal für komplexe Anwendungen wie Wechselrichtertests, ECU-Signalanalysen und die Überwachung physikalischer Phänomene. Mit benutzerfreundlicher Software, einer Touchscreen-Oberfläche und vielseitigen Berechnungs- und Analysefunktionen ermöglicht der MR6000 präzise und effiziente Datenerfassung für professionelle Anwendungen in Forschung, Entwicklung und Industrie.

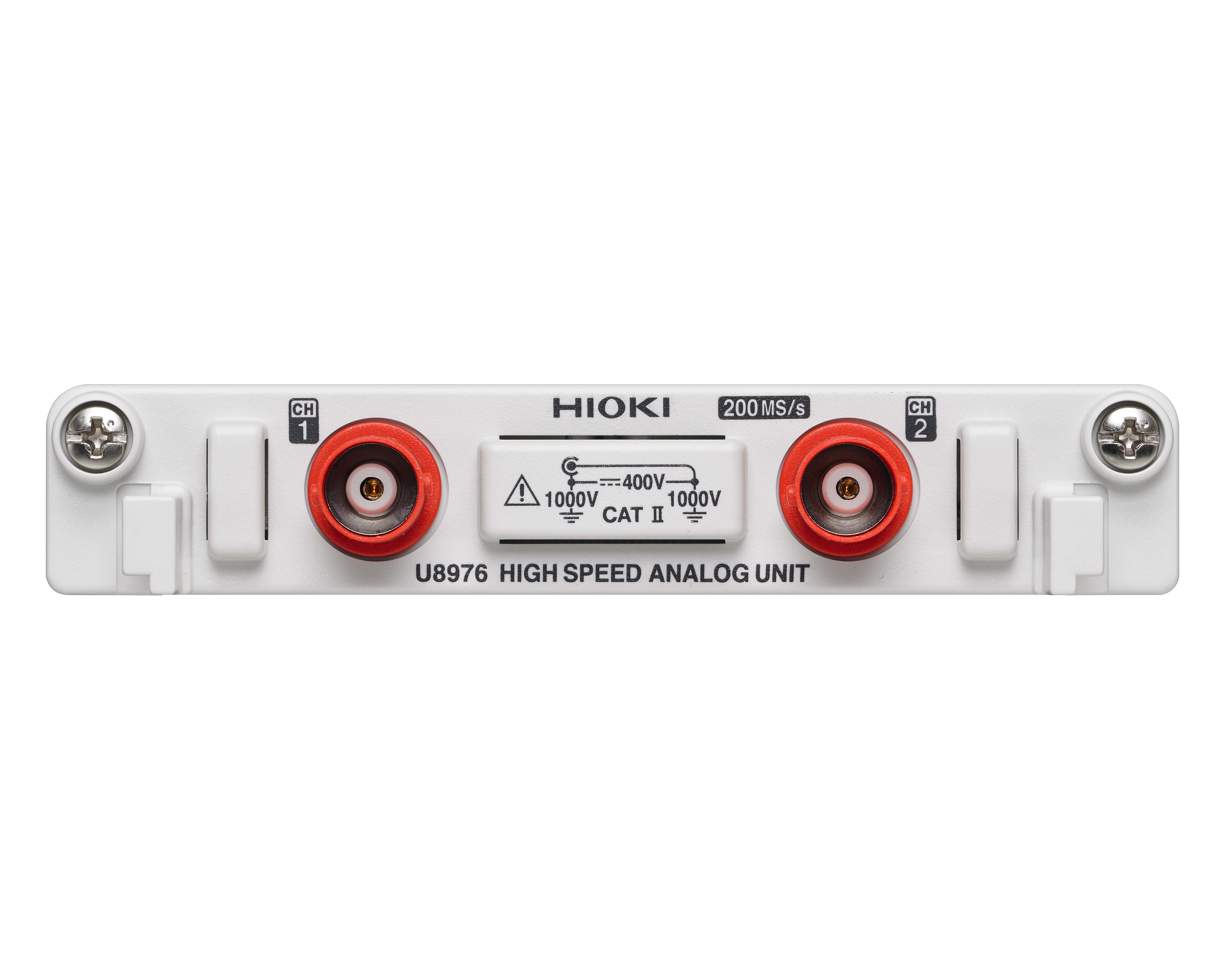

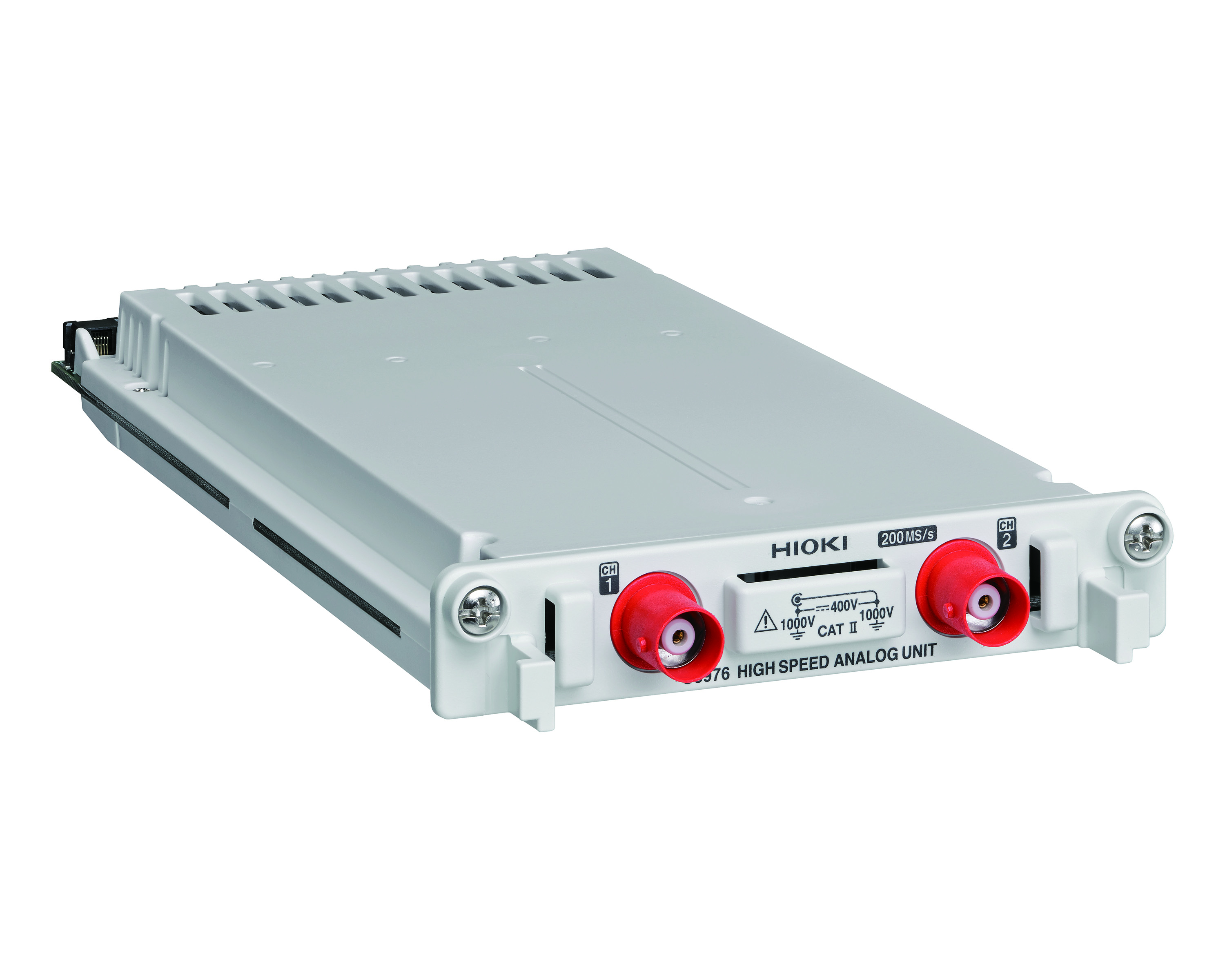

Eingangs- und Ausgangsmodule

Der MR6000 bietet außergewöhnliche Vielseitigkeit durch sein Plug-and-Play Moduldesign mit 8 Steckplätzen. Die Module können einfach ausgetauscht werden und werden automatisch vom Gerät erkannt. Er unterstützt 15 Eingabemodule für verschiedene Messungen, wie z. B. Hochspannungsüberwachung bis zu 1000 VDC/700 VAC mit dem Modul U8974, Mehrkanal-Konfigurationen mit dem U8975 für bis zu 32 Kanäle und Hochgeschwindigkeitsanwendungen mit dem Modul U8978, das eine Abtastrate von 200 MS/s erreicht. DC-Module mit 24-Bit-Auflösung ermöglichen ultra-präzise Spannungsmessungen mit einer Auflösung von 0,1 μV.

Der MR6000 unterstützt darüber hinaus drei Ausgangsmodule, darunter Impuls- und Wellenformgenerierung für Signaltests und Simulationen. Das Arbiträrgenerator-Modul U8793 ermöglicht das Programmieren und Generieren benutzerdefinierter Wellenformen, ideal zur Reproduktion und Simulation von Anomalien. Die kostenlose SF8000-Software erleichtert die Wellenformerstellung durch direkte Dateneingabe oder formelbasierte Designs und unterstützt fortschrittliche Szenarien wie Rauschsimulation oder Multiplikation von Wellenformen.

Strommessung

Der MR6000 unterstützt den direkten Anschluss hochpräziser Stromsensoren von HIOKI. Stromzangen mit hoher Bandbreite wie die CT6711 können mit analogen Modulen wie dem U8978 verwendet werden. Die Module U8977 und 8971 unterstützen Stromsensoren wie den CT6841A oder CT6904A für die präzise Vermessung auch großer Ströme.

Mit diesen beiden Strommodulen erkennt und versorgt der MR6000 angeschlossene HIOKI-Stromzangen und -Sensoren automatisch, was eine schnelle und unkomplizierte Einrichtung ermöglicht. HIOKI-Stromzangen mit BNC- und zweipoligen LEMO-Anschlüssen können zudem über die Z5021 Stromversorgung mit Strom versorgt werden, die als werkseitig installierte Option erhältlich ist.

Dies erweitert die Einsatzmöglichkeiten des MR6000 für Hochspannungsmessungen erheblich und ermöglicht das Vermessen von Spannungen bis zu 2000 VDC und 1000 VAC.

Datenmanagement

Der MR6000 verfügt über leistungsstarke interne Verarbeitungsfunktionen, die schnelles Speichern und effizientes Datenmanagement ermöglichen, wodurch Ausfallzeiten reduziert und die Produktivität gesteigert werden. Für Langzeitaufzeichnungen ermöglicht die 1 TB SSD-Option U8335 die kontinuierliche Datenerfassung bei hohen Abtastraten. Das Modell MR6000-01 unterstützt Echtzeit-Datenspeicherung mit bis zu 20 MS/s.

Benutzeroberfläche

Der MR6000 verfügt über einen großen 12,1-Zoll-Touchscreen mit einer benutzerfreundlichen Oberfläche. Diese ist einfach und intuitiv gestaltet, sodass Benutzer die gewünschten Daten komfortabel anzeigen und analysieren können.

Software-Tools

Der MR6000 bietet umfassende Software-Analysetools, darunter den kostenlosen MR6000 Viewer für die Datenanalyse, den 9335 Wave Processor für die Verwaltung von Wellenformen und GENNECT One zur zentralen Steuerung von bis zu 30 HIOKI-Instrumenten über LAN. Zusätzlich stehen Treiber für kundenspezifische Anwendungen wie LabVIEW und MATLAB zur Verfügung.

Modelle: Der MR6000 ist in zwei Varianten erhältlich: dem Standardmodell MR6000 und dem erweiterten Modell MR6000-01, das zwei zusätzliche Funktionen bietet: die Echtzeit-Berechnung und die Echtzeit-Datenspeicherung.

Die Echtzeitberechnung ermöglicht es, Ergebnisse direkt während der Messung zu überwachen und unmittelbar auszuwerten. Die Echtzeit-Speicherfunktion erlaubt es, Daten mit einer maximalen Abtastrate von 20 MS/s direkt auf ein externes Speichermedium zu speichern. Diese Funktion bietet mehrere wichtige Vorteile:

Langzeitaufzeichnung mit bis zu 20 MS/s
Erweiterte Aufzeichnungsdauer, die nur durch die Speicherkapazität des externen Geräts begrenzt ist
Speicherung auf SSD, USB-Stick oder anderen Geräten (via FTP)
Verbesserte Datensicherheit, da Testdaten selbst bei einem Stromausfall erhalten bleiben

Modell-Nr. (Bestellcode)	Optionen
MR6000	Nur Hauptgerät, bis zu 8 Eingangsmodule
MR6000-01	Nur Hauptgerät, bis zu 8 Eingangsmodule Integrierte Echtzeit-Wellenformberechnung und weitere Funktionen

Mehr als nur Daten - hier erfahren Sie mehr:

MR6000-01 Speicherrekorder
Netzkabel
Schnellstartanleitung
Hinweise zur Verwendung
Anwendungsdisk, Bedienungsanleitung (CD-R)
Blindplatte (nur für leere Steckplätze)
