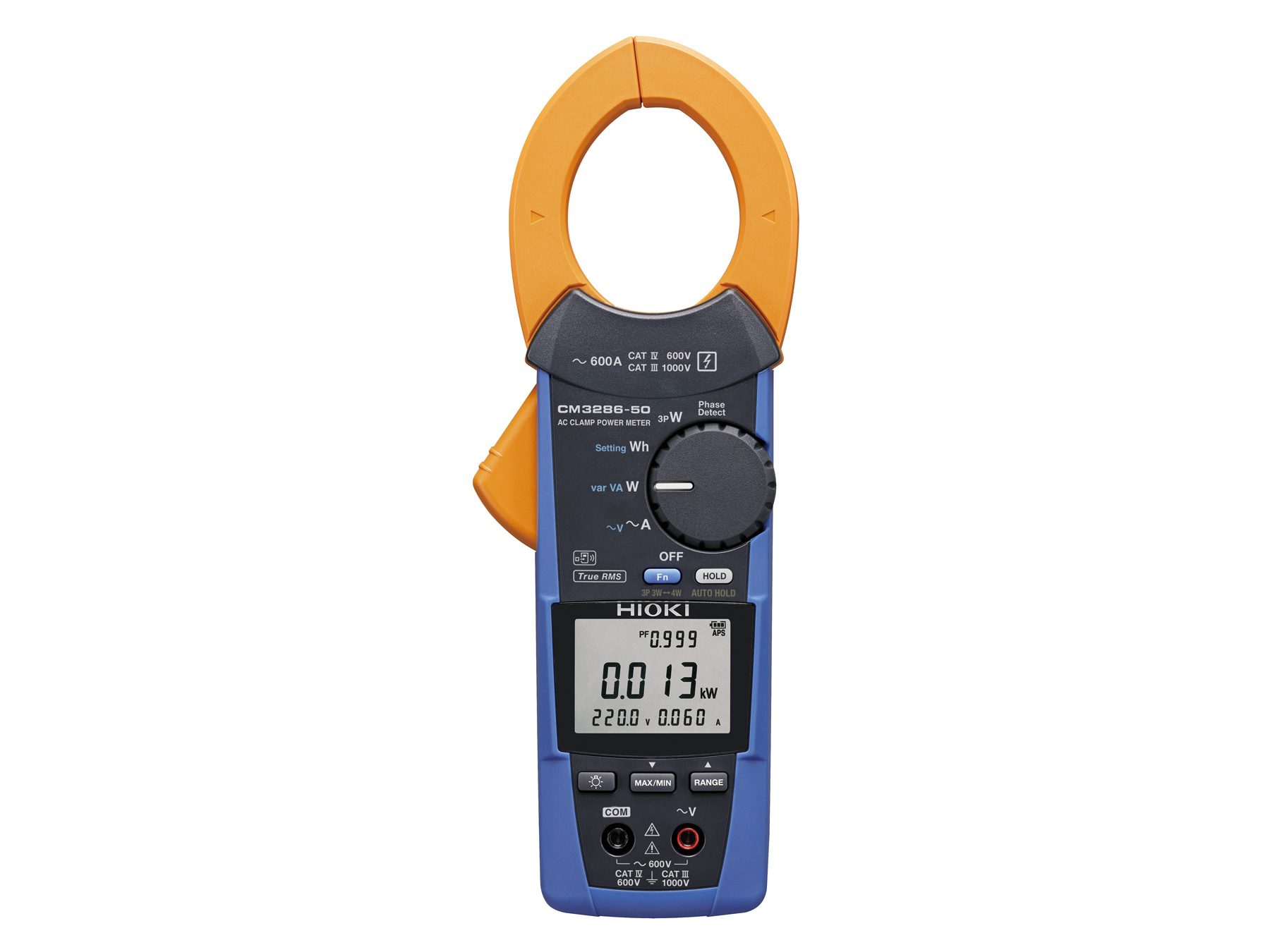

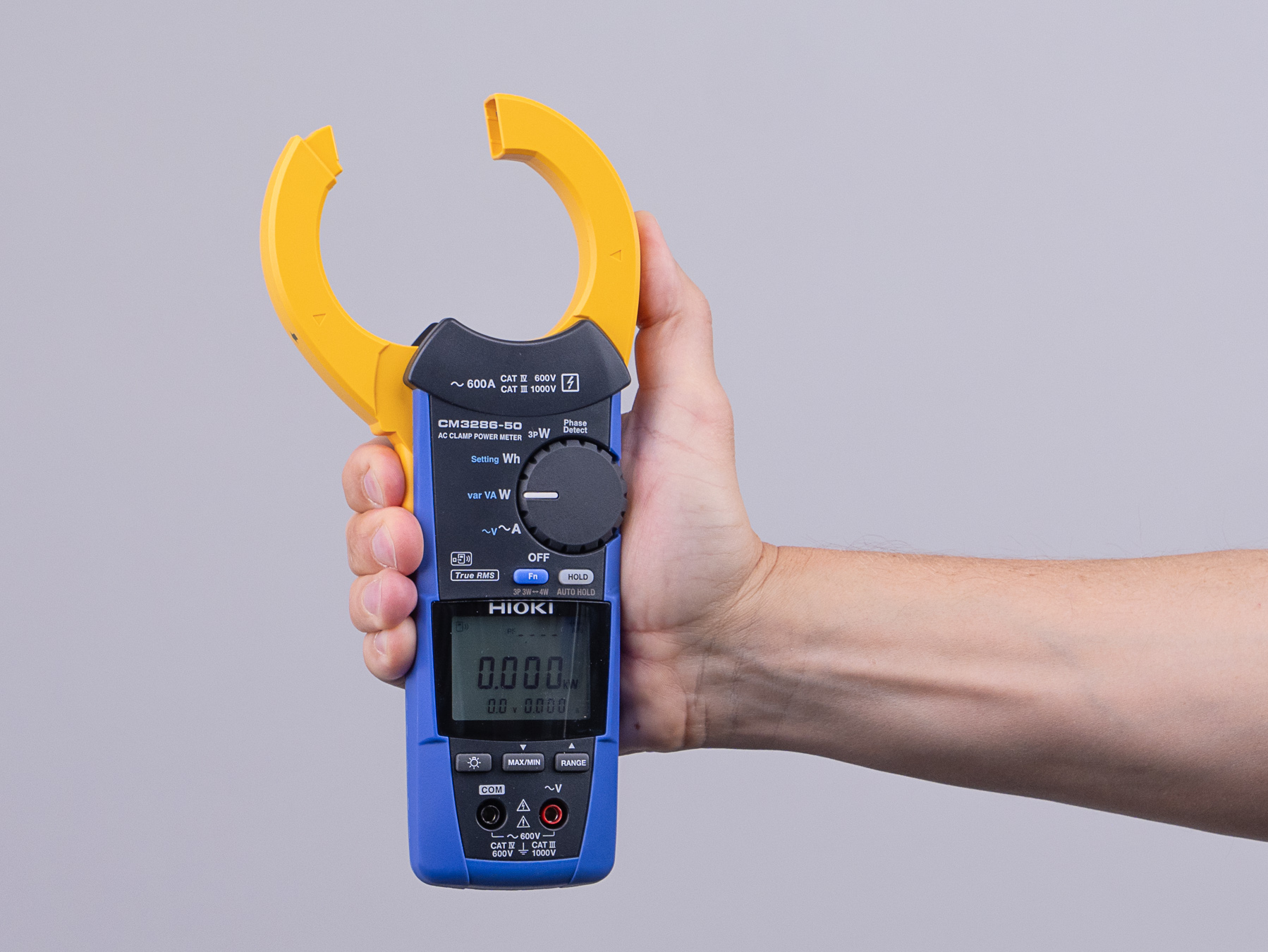

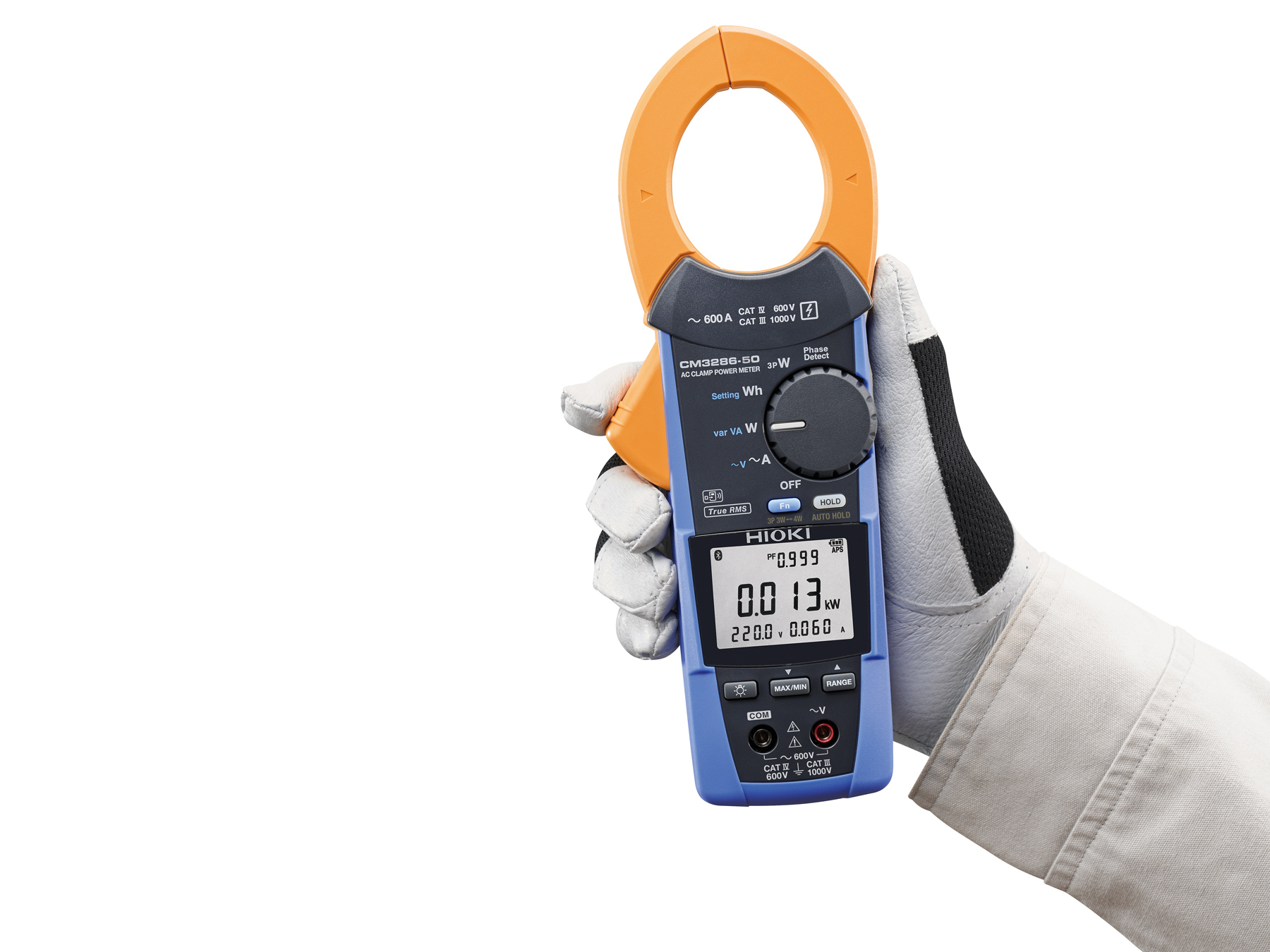

HIOKI CM3286-90 - Leistungsmesszange mit Bluetooth, 600 A, 360 kW

Leistungsmesszange mit Bluetooth-Kommunikation für Wirk-, Blind- und Scheinleistung sowie Leistungsfaktor und Phasenwinkel, Strom 0,060 A bis 600 A, Spannung 80 V bis 600 V, einphasige Energiemessung, CAT IV 600 V, CAT III 1000 V

738,00 €

Inhalt: 1 Stück

Versandkosten : 9,90 € (Standard)

Ab Lager in Deutschland

Haben Sie Fragen?

Auch auf Lager bei:

Schnelle Lieferung in Europa
EU-Geschäftsrechnungen

738,00 €

HIOKI CM3286-90 - Leistungsmesszange mit Bluetooth, 600 A, 360 kW

Produktnummer: CM3286-90

Lagerbestand: 1

GTIN/EAN: 4536036014231

Produktinformationen HIOKI CM3286-90 - Leistungsmesszange mit Bluetooth, 600 A, 360 kW

Technische Eckdaten

Wirk, Blind und Scheinleistung sowie Leistungsfaktor und Phasenwinkel
Strom 60 mA bis 600 A, Spannung 80 V bis 600 V
Leistungsmessung 5 W bis 360 kW, einphasige Energiemessung
Sequenzielle Messung von Drehstromsystemen (3P3W und 3P4W)
Harmonische Analyse via Bluetooth App (Z3210 enthalten)

Typische Anwendungen

Überprüfung von Last und Leistungsaufnahme in einphasigen Stromkreisen
Kontrolle von Leistungsfaktor und elektrischer Last an Motoren und Anlagen

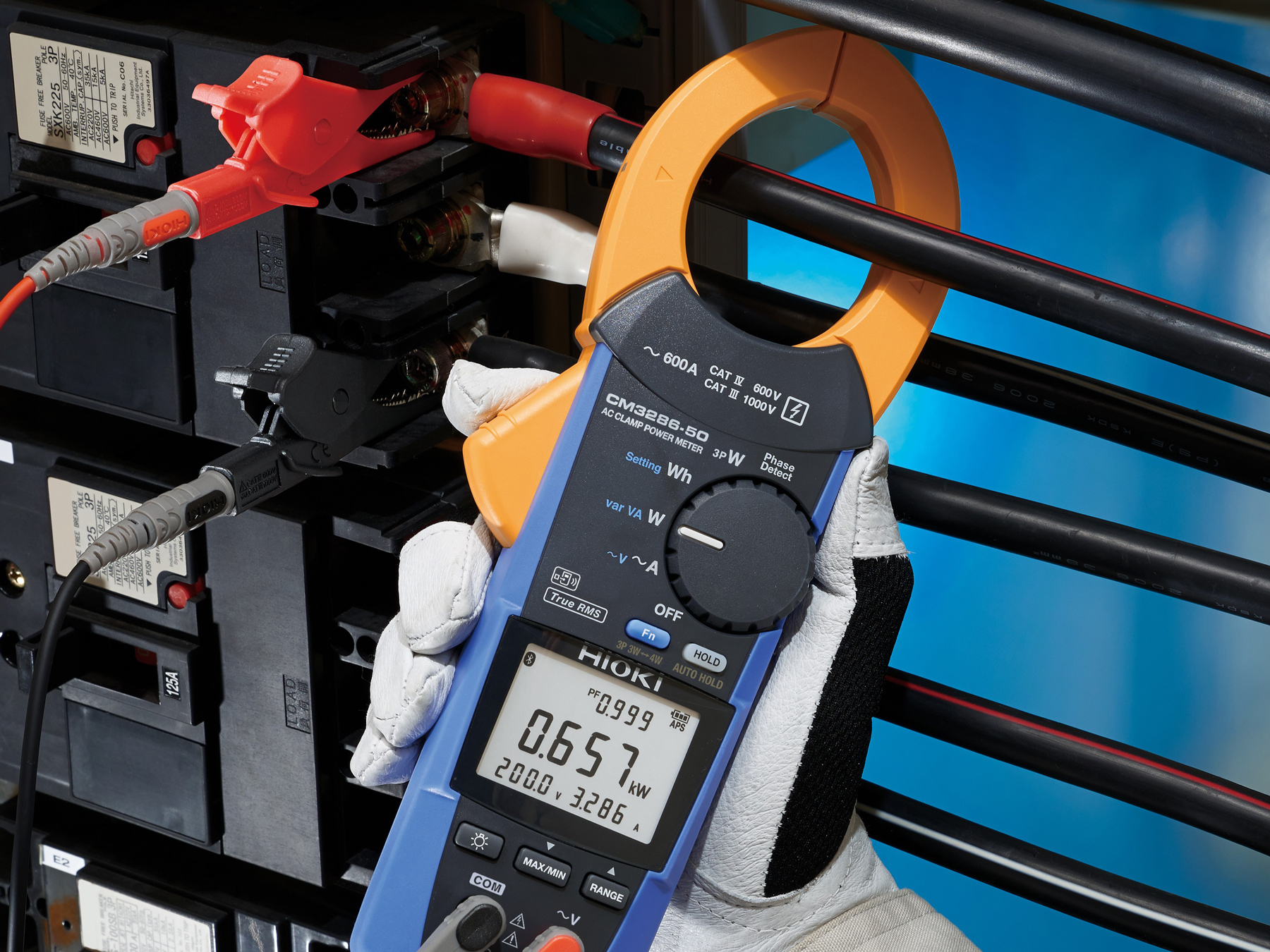

Fehlersuche in elektrischen Installationen mit Leistungs- und Phasenmessung
Leistungsbewertung in symmetrischen und unsymmetrischen Dreiphasensystemen

Detaillierte Produktübersicht

Der CM3286-90 ist ein Bundle bestehend aus der Leistungsmesszange CM3286-50 und dem Wireless Adapter Z3210. Mit dem enthaltenen Adapter lassen sich Messwerte via Bluetooth an die kostenlose Smartphone App GENNECT Cross übertragen und dort für Harmonischenanalysen, drahtlose Datenaufzeichnung und die Dokumentation von Messungen verwenden.

Elektrische Leistungsparameter werden durch die Kombination aus Strommessung mit der Zange und Spannungsmessung über Messleitungen bestimmt. Das Gerät ermittelt Wirk-, Blind- und Scheinleistung sowie Leistungsfaktor und Phasenwinkel. Der Strommessbereich reicht von 60 mA bis 600 A bei einer Zangenöffnung von 46 mm, die Spannungsmessung von 80 V bis 600 V. In einphasigen Netzen unterstützt der CM3286-90 Leistungsmessungen von 0,005 kW bis 360 kW und kann zusätzlich die elektrische Energie erfassen.

Während ein Zangenmessgerät oder Zangenmultimeter durch Multiplikation von Strom und Spannung höchstens eine Leistungsabschätzung ermöglicht, bestimmt der CM3286-90 zusätzlich den Phasenwinkel zwischen Strom und Spannung. Dadurch lassen sich Wirk-, Blind- und Scheinleistung sowie der Leistungsfaktor berechnen und die tatsächliche elektrische Belastung eines Stromkreises beurteilen.

Leistungsmessung in Drehstromsystemen

Der CM3286-90 ermöglicht die Bewertung von Drehstromsystemen durch einphasige Leistungsmessungen. In symmetrischen Drehstromsystemen ohne Neutralleiter, wie beispielsweise Motoren, wird die Leistung einer Phase gemessen und kann als repräsentativer Wert für das System verwendet werden. In unsymmetrischen Drehstromsystemen ohne Neutralleiter, wie beispielsweise industriellen Lasten, sind zwei Messungen erforderlich und die gemessenen Leistungen werden addiert. In Drehstromsystemen mit Neutralleiter, wie beispielsweise Verteilungen, werden drei Messungen durchgeführt und zur Gesamtleistung zusammengefasst.

Bei sequenziellen Messungen unterstützen Verdrahtungshinweise im Display die korrekte Anschlussführung. Da die einphasigen Messungen in unsymmetrischen Systemen nacheinander erfolgen, sollten sich die Lasten während der Messsequenz möglichst wenig verändern, um zuverlässige Ergebnisse zu erhalten.

Drahtlose Datenübertragung und Harmonische Analyse

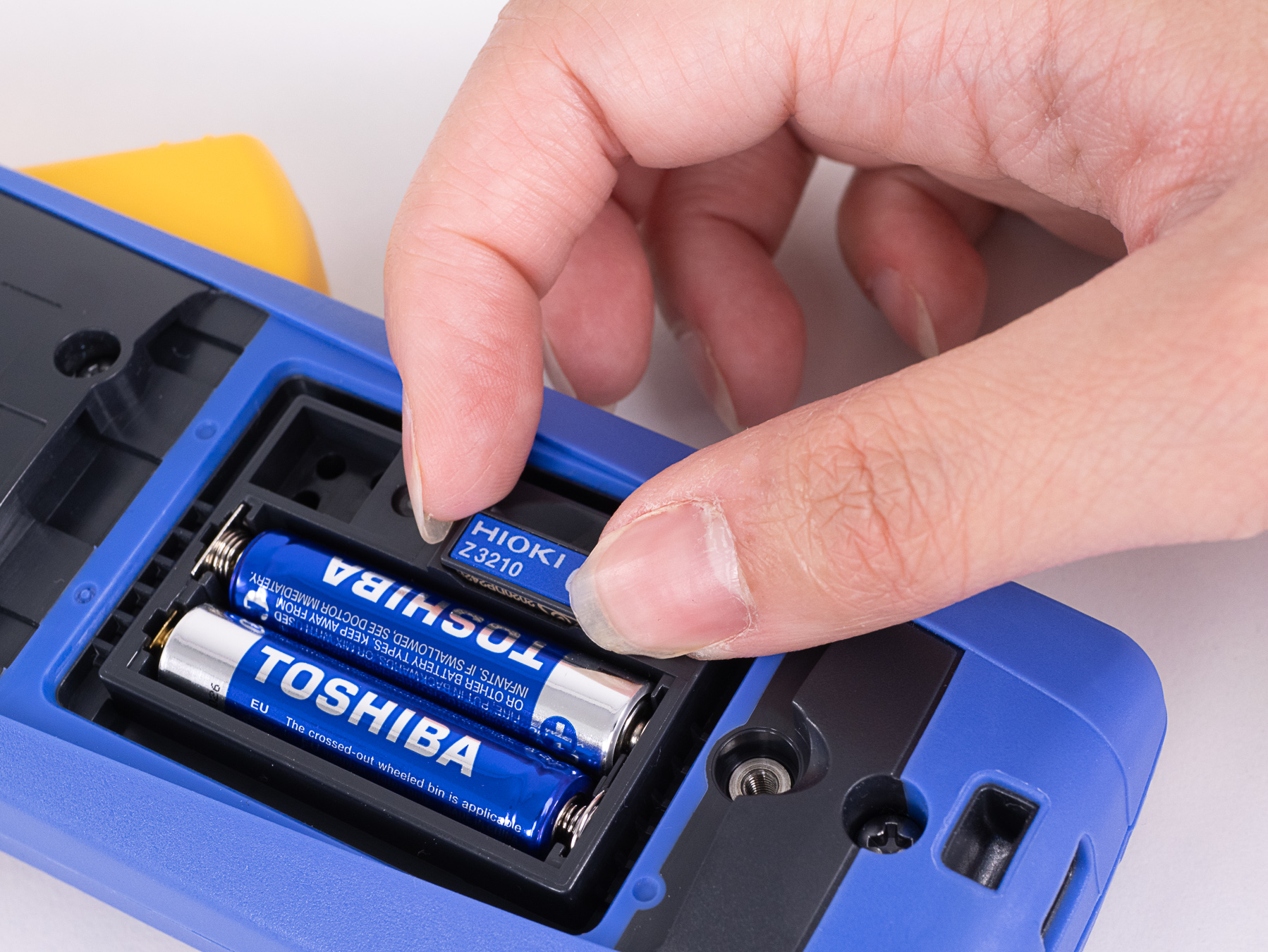

Mit dem enthaltenen Wireless Adapter Z3210 unterstützt der CM3286-90 die Bluetooth Kommunikation mit der kostenlosen Smartphone App GENNECT Cross, die für Android und iOS verfügbar ist. Messwerte können drahtlos an ein Smartphone oder Tablet übertragen und dort weiter analysiert und dokumentiert werden.

Die App ermöglicht eine Harmonischenanalyse von Strom und Spannung bis zur 30. Ordnung und unterstützt die drahtlose Aufzeichnung von Messwerten. Ergebnisse wie Harmonische, Harmonischenanteile und Total Harmonic Distortion (THD) lassen sich als Zahlenwerte, Diagramme oder Harmonikspektren darstellen. Aufgezeichnete Messdaten können als CSV-Dateien exportiert und damit auch in anderer Software weiterverarbeitet werden. Für die Nutzung der GENNECT Cross App oder den Export der Messdaten ist kein Abonnement erforderlich.

Zusätzlich unterstützt der CM3286-90 die HID-Kommunikation über Bluetooth. Dadurch lassen sich Messwerte direkt an einen PC übertragen und beispielsweise in Tabellenkalkulationen wie Excel oder andere Anwendungen übernehmen.

Phasenprüfung und Hochstrommessung

Der CM3286-90 verfügt über eine Phasenprüffunktion zur Kontrolle der Phasenfolge in Drehstromsystemen. Dabei vergleicht das Gerät die Phasenlage zwischen zwei Spannungseingängen und zeigt die Drehrichtung im Display an.

Für Strommessungen oberhalb des internen Zangenmessbereichs von 600 A kann der CM3286-90 mit dem optionalen Zangenadapter 9290-10 verwendet werden. Dieses Zubehör arbeitet als Stromwandler mit einem Übersetzungsverhältnis von 10:1 und setzt hohe Primärströme in einen entsprechend kleineren Sekundärstrom um, der vom Messgerät erfasst werden kann.

Der Adapter unterstützt Dauerströme bis 1000 A AC sowie bis zu 1500 A AC für kurze Zeit. Zudem ermöglicht er Messungen an größeren Leitern und Sammelschienen, die mit der Standardzange nicht erfasst werden können.

Robuste Ausführung für den Feldeinsatz

Der CM3286-90 ist für den Einsatz in industriellen und elektrischen Umgebungen ausgelegt. Eine helle Hintergrundbeleuchtung und das Display mit großem Blickwinkel sorgen dafür, dass Messwerte auch in schlecht beleuchteten Bereichen oder in Verteilungen gut ablesbar bleiben.

Mit einer Sicherheitskategorie von CAT IV 600 V (CAT III 1000 V) eignet sich das Gerät für Messungen an Hausanschlüssen und Verteilungen und ist für transiente Überspannungen bis 8 kV ausgelegt. Bei zu hohen Strom- oder Spannungswerten warnt das Gerät den Anwender durch eine rote Hintergrundbeleuchtung und ein akustisches Signal.

Der spezifizierte Betriebstemperaturbereich von −25 °C bis +65 °C ermöglicht den zuverlässigen Einsatz in elektrischen Installationen im Innen- und Außenbereich. Der CM3286-90 wurde in Japan entwickelt und wird dort hergestellt und steht für HIOKIs langjährige Verpflichtung zu Präzision, Zuverlässigkeit und kontrollierter Fertigungsqualität.

CM3286-50 Leistungsmesszange
Z3210 Wireless-Adapter
L9257 Messleitungsset
C0203 Gerätetasche
Bedienungsanleitung
Sicherheitshinweise
2 × LR03 (AAA) Alkaline-Batterien

Länge	65 mm
Breite	35 mm
Höhe	241 mm
Gewicht	0,91 kg
