HIOKI Datenlogger & Rekorder-Module
Passen Sie Ihr DAQ-System flexibel an

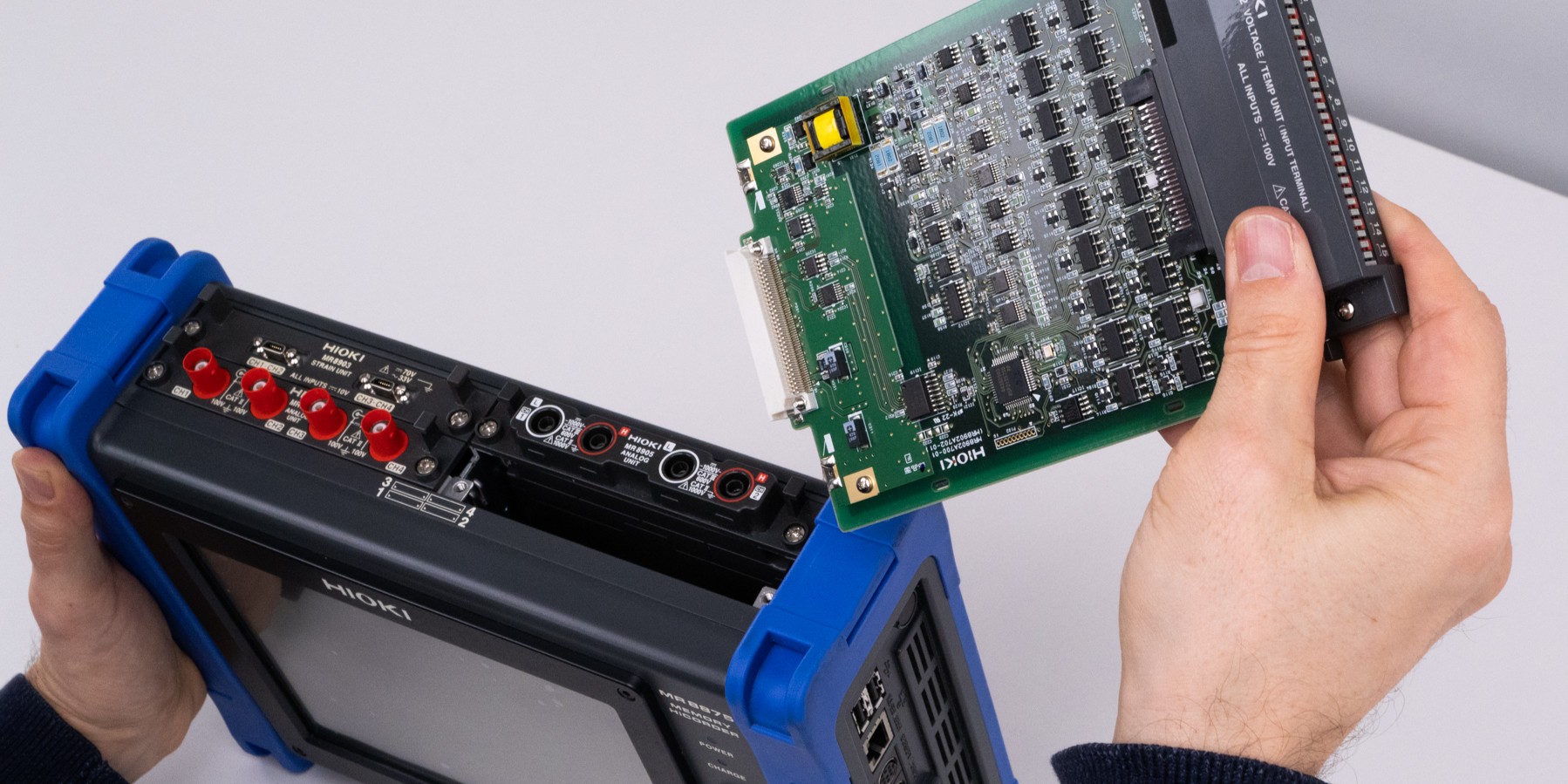

HIOKI‘s breites Spektrum an Messmodulen ermöglicht die Konfiguration modularer Datenlogger und Speicherrekorder je nach Aufgabenbereich. Die Kombination unterschiedlicher Module erlaubt die Erfassung sowohl elektrischer als auch physikalischer Signale mit flexibler Kanalanzahl und variablen Signalkombinationen innerhalb eines einzigen DAQ-Systems.
Das HIOKI Modulportfolio deckt ein breites Spektrum an Datenaufzeichnungen für Wartungs- und Serviceaufgaben ab, darunter Strommessung und Hochgeschwindigkeits-Signalerfassung, Messung mit Dehnmessstreifen, Temperatur- und Wärmeflussüberwachung sowie Beschleunigungs- und Vibrationsanalyse und CAN-Ein- und -Ausgänge. Für Speicherrekorder umfasst das Portfolio neben Eingangsmodulen auch Ausgangsmodule zur Signalgenerierung und -simulation.
38 Produkte
.jpg "HIOKI 8967 - Temp Unit")
8967
HIOKI 8967 - Temp Unit
Die 8967 Temp Unit ist ein 2-Kanal-Temperatur-Eingangsmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie erweitert diese Geräte um zwei Thermoelement-Messkanäle und ist für präzise Temperaturmessungen in Labor-, Entwicklungs- und Industrieanwendungen ausgelegt. Das Modul unterstützt eine Vielzahl von Thermoelementtypen wie K, J, E, T, N, R, S, B und W und ermöglicht damit flexible Temperaturmessungen in unterschiedlichen Messumgebungen. Die Referenzstellenkompensation kann intern oder extern konfiguriert werden und gewährleistet zuverlässige Messergebnisse auch bei unterschiedlichen Installationsbedingungen. Mitgelieferte Ferrit-Kerne zum Aufklemmen helfen, hochfrequente Störungen auf den Thermoelementleitungen zu reduzieren und die Messstabilität in elektrisch störbehafteten Umgebungen zu verbessern. Eine integrierte Leitungsbrucherkennung hilft, unterbrochene Thermoelementleitungen während der Messung zu erkennen und erhöht die Messsicherheit insbesondere bei Langzeitmessungen.Typische Anwendungen sind thermische Tests, Temperaturüberwachung in elektronischen Systemen, Umwelt- und Klimaprüfungen sowie Langzeit-Temperaturaufzeichnungen in Forschung und Entwicklung.Technische Spezifikationen 2-kanaliger Thermoelement-Temperatur-Eingang Unterstützte Thermoelementtypen: K, J, E, T, N, R, S, B, WReferenzstellenkompensation: intern oder extern Leitungsbrucherkennung: Ein/Aus Datenaktualisierung: Fast ca. 1,2 ms / Normal ca. 100 ms / Slow ca. 500 msEingangswiderstand: ≥ 5 MΩ Maximal zulässige Spannung gegen Erde: 300 V AC/DC Kompatible Speicherrekorder: MR6000MR6000-01MR8848MR8847AMR8827MR8740MR8741MR8740T
8966
HIOKI 8966 - Analog Unit
Die 8966 Analog Unit ist ein 2-Kanal Spannungs-Eingangsmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie erweitert diese Geräte um zwei galvanisch getrennte Spannungseingänge und ist für hochdynamische Mehrkanalmessungen in Entwicklungs-, Test- und Analyseanwendungen ausgelegt. Mit einer maximalen Abtastrate von bis zu 20 MS/s und einer Frequenzbandbreite von DC bis 5 MHz (–3 dB) eignet sich das Modul zur Erfassung schneller Signalflanken und transienter Ereignisse in Leistungselektronik, Steuerungen und allgemeinen Wellenformanalysen.
Mehrere Messbereiche bis 400 V DC ermöglichen eine flexible Integration in unterschiedliche Messumgebungen. Die Kanal-zu-Kanal-Isolation erlaubt sichere Parallelmessungen auf unterschiedlichen Potenzialen. Typische Anwendungen sind Hochgeschwindigkeits-Spannungsmessungen, Transientenanalyse, Signalverlaufsauswertung sowie die Validierung analoger und steuerungstechnischer Schaltungen.Technische Spezifikationen 2-kanaliger galvanisch getrennter Spannungseingang A/D-Auflösung: 12 Bit Maximale Abtastrate: 20 MS/s Frequenzbandbreite: DC bis 5 MHz (–3 dB) Messgenauigkeit: ±0,5% vom Endwert Messbereich: 5 mV bis 20 V/div (12 Bereiche)Maximal zulässiger Eingang: 400 V DC Kompatible Speicherrekorder:MR6000MR6000-01MR8848MR8847AMR8827MR8740MR8741MR8740T
.jpg "HIOKI 8968 - High Resolution Unit")
8968
HIOKI 8968 - High Resolution Unit
Die 8968 High Resolution Unit ist ein 2-Kanal-Hochauflösungs-Spannungsmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827 und MR8740T. Sie stellt zwei galvanisch getrennte Spannungseingänge zur Verfügung, die für präzise und stabile Signalerfassung optimiert sind.
Mit 16-Bit-A/D-Wandlung und simultaner Abtastung von bis zu 1 MS/s bietet das Modul eine höhere Amplitudenauflösung. In Kombination mit der Abtastrate können Signaländerungen sowohl in der Amplitude als auch in der Zeit deutlich detaillierter analysiert werden als mit Standard-Spannungsmodulen.Die Frequenzbandbreite von DC bis 100 kHz (–3 dB) eignet sich insbesondere für detaillierte Wellenformanalysen, bei denen eine hohe Auflösung wichtiger ist als maximale Abtastgeschwindigkeit. Zwölf wählbare Messbereiche von 5 mV/div bis 20 V/div erlauben die Erfassung kleiner Signale ebenso wie höherer Spannungen. Die maximal zulässige Eingangsspannung beträgt 400 V DC zwischen den Eingangsklemmen, bei einer Isolation bis 300 V AC/DC gegen Erde. Typische Anwendungen sind hochgenaue Spannungsmessungen, Analyse niederpegeliger Signale, Bewertung der Stabilität von Versorgungsspannungen, Ripple- und Rauschmessungen sowie detaillierte Wellenformanalysen in EntwicklungsumgebungenTechnische Spezifikationen 2-kanaliger galvanisch getrennter SpannungseingangEingangsanschluss: isolierte BNC-BuchseEingangswiderstand: 1 MΩ / 30 pF A/D-Auflösung: 16 BitMaximale Abtastrate: 1 MS/s (simultane Abtastung)Frequenzbandbreite: DC bis 100 kHz (–3 dB)Messgenauigkeit: ±0,3% vom Endwert Messbereich: 5 mV/div bis 20 V/div (12 Bereiche)Maximal zulässige Eingangsspannung: 400 V DCIsolation gegen Erde: 300 V AC/DCKompatible SpeicherrekorderMR6000MR6000-01MR8848MR8847AMR8827MR8740MR8741MR8740T
.jpg "HIOKI 8970 - Freq Unit")
8970
HIOKI 8970 - Freq Unit
Die 8970 Freq Unit ist ein 2-Kanal Frequenz- und Pulsmessmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740, MR8741 und MR8740T. Sie ermöglicht die präzise Messung von Frequenz, Drehzahl (RPM), Pulsbreite und Tastverhältnis über zwei galvanisch getrennte Eingänge. Mit einem Messbereich für Puls- und Frequenzsignale von sehr niedrigen Frequenzen bis 100 kHz unterstützt das Modul die zuverlässige Erfassung periodischer und pulsbasierter Signale. Neben der Frequenz- und Drehzahlmessung ermöglichen Integrations- und Impulszählfunktionen die Auswertung kumulierter Ereignisse, beispielsweise Gesamtumdrehungen oder Impulse von Durchflussmessern, und unterstützen so eine detaillierte Systemanalyse. Das Modul unterstützt außerdem die Messung von Encodersignalen und ermöglicht damit die Auswertung von Drehzahl und Position aus inkrementalen Encoder-Ausgängen. Ein spezieller Netzfrequenz-Messmodus ermöglicht die präzise Überwachung von 50-Hz-, 60-Hz- und 400-Hz-Netzen.
Eine Isolation bis 300 V AC/DC gegen Erde gewährleistet den sicheren Einsatz in elektrisch anspruchsvollen Umgebungen. Flexible Trigger-Einstellungen ermöglichen stabile und reproduzierbare Messergebnisse.Typische Anwendungen sind hochgenaue Spannungsmessungen, Analyse niederpegeliger Signale, Bewertung der Stabilität von Versorgungsspannungen, Ripple- und Rauschmessungen sowie detaillierte Wellenformanalysen in Entwicklungsumgebungen.Technische Spezifikationen2-kanaliger isolierter Frequenz- und Pulseingang Eingangsanschluss: isolierte BNC-Buchse Eingangswiderstand: 1 MΩ / 30 pF Frequenzmodus Messbereich: DC bis 100 kHz (minimale Pulsbreite 2 µs) Frequenzgenauigkeit: ±0,1 % vom EndwertMessfunktionen: Frequenz, Drehzahl, Pulsbreite, Tastverhältnis, Integration, Impulszählung Maximal zulässige Spannung gegen Erde: 300 V AC/DC Kompatible SpeicherrekorderMR6000MR6000-01MR8848MR8847AMR8827MR8740 MR8741MR8740T
8971
HIOKI 8971 - Current Unit
Typische Anwendungen MotorstromanalysenWechselrichtertestsEntwicklung von Leistungselektronik Untersuchung von Schalt- und LastströmenTechnische Spezifikationen2-kanaliger Strommesseingang für optionale StromsensorenEingang: Sensoranschluss (über Adapterkabel 9318)Eingangsimpedanz: 1 MΩ A/D-Auflösung: 12 Bit Maximale Abtastrate: 1 MS/s (simultane Abtastung über 2 Kanäle) Frequenzcharakteristik: DC bis 100 kHz (–3 dB) Messgenauigkeit: ±0,65 % v.E. RMS-Genauigkeit: ±1 % v.E. (DC, 30 Hz bis 1 kHz), ±3 % v.E. (1 kHz bis 10 kHz) Maximal zulässige Spannung gegen Erde: 300 V AC/DC Die 8971 Current Unit ist ein 2-Kanal Strommessmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827, MR8740 und MR8740T. Sie ermöglicht die präzise Erfassung von Stromverläufen mit kompatiblen Hioki-Stromsensoren, die über spezielle Sensoreingänge angeschlossen werden. Das Modul unterstützt eine simultane Abtastung mit bis zu 1 MS/s über zwei Kanäle und verwendet eine 12-Bit-A/D-Wandlung zur präzisen Wellenformerfassung. Mit einer Frequenzbandbreite von DC bis 100 kHz (–3 dB) eignet es sich für detaillierte Stromanalysen in Leistungselektronik, Wechselrichtersystemen und industriellen Antriebsanwendungen. Die Strommessbereiche hängen vom verwendeten Stromsensor sowie den gewählten Skalierungseinstellungen ab. Typische Vollskalenbereiche reichen je nach Sensormodell von 2 A bis 2000 A.Unterstützte Stromsensoren sind: 9272-05, CT6841A, CT6843A, CT6844A, CT6845A, CT6846A, CT6862-05, CT6863-05, CT6872, CT6872-01, CT6873, CT6873-01, CT6875A, CT6875A-1, CT6876A, CT6876A-1, CT6904A, CT6904A-1, CT6904A-2 und CT6904A-3. Die Sensoren werden über das mitgelieferte Adapterkabel 9318 angeschlossen. Abhängig vom Sensortyp können zusätzliche Adapter wie CT9901 oder CT9900 erforderlich sein. Kompatible SpeicherrekorderMR6000MR6000-01MR8848MR8827MR8740 MR8740T
8972
HIOKI 8972 - DC/RMS Unit
Die 8972 DC/RMS Unit ist ein 2-Kanal DC- und RMS-Spannungsmessmodul für die SpeicherrekorderMR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Sie ermöglicht sowohl die Erfassung von Momentanwerten als auch die RMS-Auswertung über zwei galvanisch getrennte Kanäle. Das Modul verfügt über eine breitbandige RMS-Messschaltung, die DC- und AC-Signale von etwa 30 Hz bis 100 kHz ohne externe Signalaufbereitung unterstützt. Zwölf wählbare Messbereiche von 5 mV/div bis 20 V/div erlauben eine flexible Signalerfassung, während eine simultane Abtastung von bis zu 1 MS/s pro Kanal eine detaillierte Wellenformanalyse unterstützt. Mit einer Isolation bis 300 V AC/DC gegen Erde und einer maximal zulässigen Eingangsspannung von 400 V DC zwischen den Eingangsklemmen ist ein sicherer Betrieb auch in anspruchsvollen elektrischen Umgebungen gewährleistet.Typische Anwendungen sind DC- und AC-Überwachung, RMS-Analyse von PWM-Signalen, Bewertung von Schaltverläufen sowie Validierung in leistungselektronischen Systemen.Technische Spezifikationen
RMS-Messbandbreite: DC / 30 Hz bis 100 kHzMessbereich: 5 mV/div bis 20 V/div (12 Messbereiche) Maximale Abtastrate: bis zu 1 MS/sRMS-Genauigkeit: ±1 % f.s. Eingangsanschlüsse: Isolierter BNC-Anschluss (Eingangswiderstand 1 MΩ, Eingangskapazität 30 pF) Tiefpassfilter: 5 Hz, 50 Hz, 500 Hz, 5 kHz, 100 kHzMaximale Nennspannung gegen Erde: 300 V AC/DC (CAT II)Maximal zulässige Eingangsspannung zwischen den Klemmen: 400 V DCKompatible SpeicherrekorderMR6000,MR6000-01MR8740TMR8740 MR8741 MR8827 MR8847AMR8848
8973
HIOKI 8973 - Logic Unit
Die 8973 Logic Unit ist ein Logiksignal-Messmodul für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Es ermöglicht die Erfassung und Analyse digitaler Logiksignale mit HIOKI Logic Probes. Das Modul verfügt über vier Probe-Eingänge. Mit HIOKI Logic Probes, die vier Messkanäle pro Probe bereitstellen, können pro Modul bis zu 16 Logikkanäle realisiert werden. Mehrere Logic Units können gleichzeitig installiert werden, um die Anzahl der digitalen Kanäle im Messsystem zu erweitern. Das Modul verwendet mini-DIN-Anschlüsse für HIOKI Logic Probes (separat erhältlich) und ermöglicht die gleichzeitige Überwachung mehrerer digitaler Signale. Die Anzahl der anschließbaren 8973-Units hängt vom jeweiligen Speicherrekorder-Modell ab: Der MR8827 unterstützt bis zu 2 Units, der MR8848 bis zu 3 Units, der MR6000 bis zu 8 Units und der MR8740T bis zu 3 Units (Installation nur in den Steckplätzen 25 bis 27).Typische Anwendungen sind die Analyse digitaler Zeitabläufe, die Überwachung von Steuerlogik, die Zustandsüberwachung von Relais sowie die Validierung von Embedded- und industriellen Steuerungssystemen.Technische SpezifikationenProbe-Eingänge: 4 (mini-DIN)
Logikkanäle: 16 (4 Probe-Eingänge × 4 Kanäle je Logic Probe)Kompatible Sonden: HIOKI Logic Probes 9320-01, 9320-02 und 9320-03 (separat erhältlich) Kompatible SpeicherrekorderMR6000MR6000-01MR8740TMR8740MR8741MR8827MR8847AMR8848
LR8530
HIOKI LR8530 - Drahtloses 15-Kanal Loggermodul für Spannung und Temperatur, 10 ms
Drahtloses 15-Kanal-Schnittstellenmodul für Datenlogger LR8450-01, Aktualisierungsintervall 10 ms, für DC-Spannung und Temperatur, 16 Bit-Auflösung, 100 V Direkteingang, 300 V Isolierung, Netz- oder Akkubetrieb, M3-Schraubklemmenanschluss
LR8531
HIOKI LR8531 - Drahtloses 15-Kanal Loggermodul für Spannung, Temperatur und Widerstand, 10 ms
Kabelloses 15-Kanal-Schnittstellenmodul für LR8450-01, 10 ms Update-Intervall. Misst DC-Spannung, Temperatur, Feuchte, Widerstand. 16 Bit-Auflösung, 100 V Direkteingang, 300 V Isolation. Betrieb mit Netzteil oder Akku, Federzugklemmenblock.
LR8532
HIOKI LR8532 - Drahtloses 30-Kanal Loggermodul für Spannung und Temperatur, 10 ms
Drahtloses 30-Kanal-Schnittstellenmodul für Datenlogger LR8450-01, Aktualisierungsintervall 10 ms, für DC-Spannung und Temperatur, 16 Bit-Auflösung, 100 V Direkteingang, 300 V Isolierung, Netz- oder Akkubetrieb, Federzug-Klemmenblock
.jpg "HIOKI LR8533 - Drahtloses 5-Kanal Loggermodul für Spannung, 1 ms")
.jpg "HIOKI LR8533 - Drahtloses 5-Kanal Loggermodul für Spannung, 1 ms")
LR8533
HIOKI LR8533 - Drahtloses 5-Kanal Loggermodul für Spannung, 1 ms
Drahtloses 5-Kanal-Schnittstellenmodul für Datenlogger LR8450-01, Aktualisierungsintervall 1 ms, für DC-Spannung, 16 Bit-Auflösung, 100 V Direkteingang, 300 V Isolierung, Netz- oder Akkubetrieb, M3-Schraubklemmenanschluss
.jpg "HIOKI MR8990 - Digital Voltmeter Unit")
MR8990
HIOKI MR8990 - Digital Voltmeter Unit
Die MR8990 Digital Voltmeter Unit ist ein 2-Kanal-6,5-Stellen-Hochpräzisionsmodul zur DC-Spannungsmessung für die Speicherrekorder MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848. Sie ermöglicht hochgenaue DC-Spannungsanalysen in Mehrkanal-Messsystemen für industrielle, energiebezogene und entwicklungsnahe Anwendungen. Mit einer Auflösung von bis zu 0,1 µV und einer Abtastrate von bis zu 500 S/s ermöglicht das Modul eine hochstabile DC-Spannungserfassung über fünf wählbare Messbereiche von 100 mV bis 1000 V Endwert. Standard-4-mm-Bananenbuchsen ermöglichen eine robuste und flexible Verbindung in Labor- und Validierungsumgebungen.Typische Anwendungen sind hochauflösende DC-Überwachung, Batteriecharakterisierung, Stabilitätsanalysen von Versorgungsschienen, Kalibrierverifikation sowie Langzeitmessungen präziser Referenzspannungen.Technische SpezifikationenKanäle / Eingang: 2 (galvanisch getrennt, 4-mm-Bananenbuchsen) Messart: DC-Spannung, 6,5 Stellen Messbereich: 100 mV bis 1000 V Endwert (5 Bereiche) Auflösung / Abtastrate: bis zu 0,1 µV, bis zu 500 S/s Eingangswiderstand: 100 MΩ (100 mV–10 V Bereiche), sonst 10 MΩ Spannungsgrenzen: 500 V DC Eingang; 300 V AC/DC gegen Erde Grundgenauigkeit: ±0,01 % rdg. ±0,0025 % f.s. (1000 mV Bereich)Kompatible Speicherrekorder MR6000MR6000-01MR8740TMR8740MR8741MR8827MR8847AMR8848
