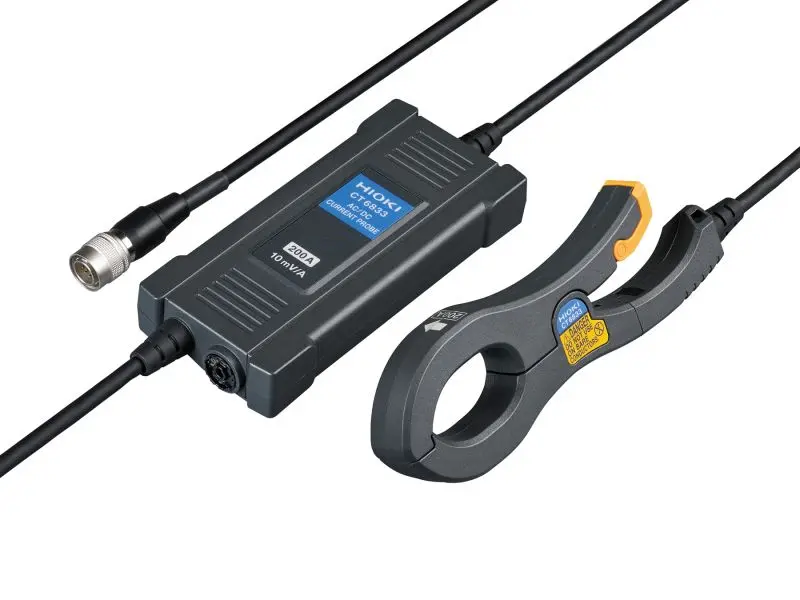

CT6833-01 - Schlanke, hochgenaue AC/DC-Stromzange, 200 A / 50 kHz, Anschlusskabel 10 m
Ultraschlanke AC/DC-Stromzange, Zero-Flux-Technologie mit Fluxgate, 200 A Nennstrom,
Frequenzbandbreite DC bis 50 kHz, hohe Genauigkeit ±0,07% v. Mw., Temperaturbereich
von -40 °C bis +85 °C, maximaler Leiterdurchmesser 20 mm, Kabellänge 10 m
2.608,00 €*
Inhalt:
1 Each
2.608,00 €*
CT6833-01 - Schlanke, hochgenaue AC/DC-Stromzange, 200 A / 50 kHz, Anschlusskabel 10 m
Produktnummer:
CT6833-01
EAN:
4536036015528
Länge:
149 mm
Breite:
17 mm
Höhe:
46 mm
Gewicht:
1.97 kg
Produktinformationen CT6833-01 - Schlanke, hochgenaue AC/DC-Stromzange, 200 A / 50 kHz, Anschlusskabel 10 m
Technische Eckdaten
- AC/DC-Ströme bis 200 A
- Frequenzbandbreite: DC bis 50 kHz
- Grundgenauigkeit 0,07% vom Messwert
- Temperaturbereich von -40 °C bis +85 °C
- Ausgangssignal: 4 mV/A
Besondere Vorteile
- Stromzange mit nahezu der Genauigkeit eines Durchsteckwandlers
Typische Anwendungen
- Hochpräzise Strommessung in engen Bereichen
- WLTP-Tests (Worldwide Harmonized Light Vehicles Test Procedure)
Detaillierte Produktübersicht

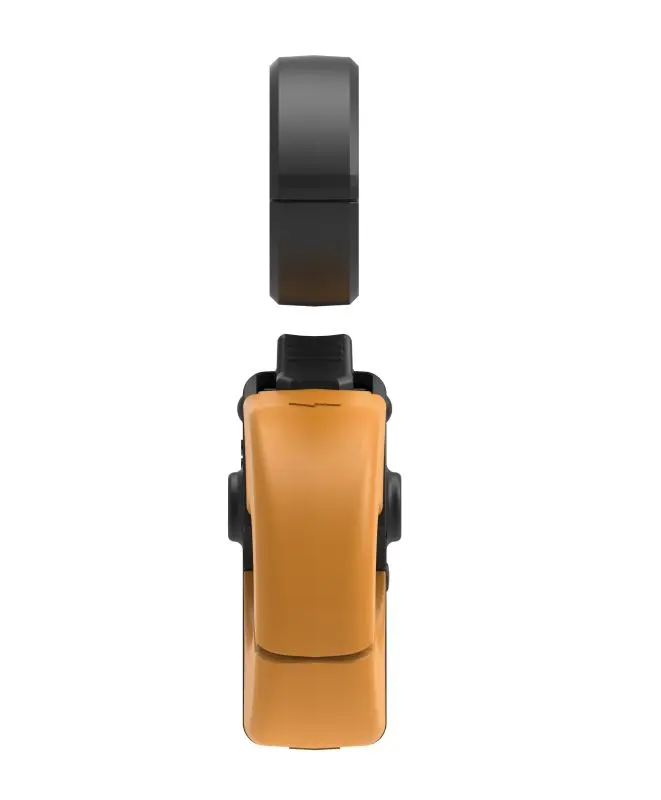

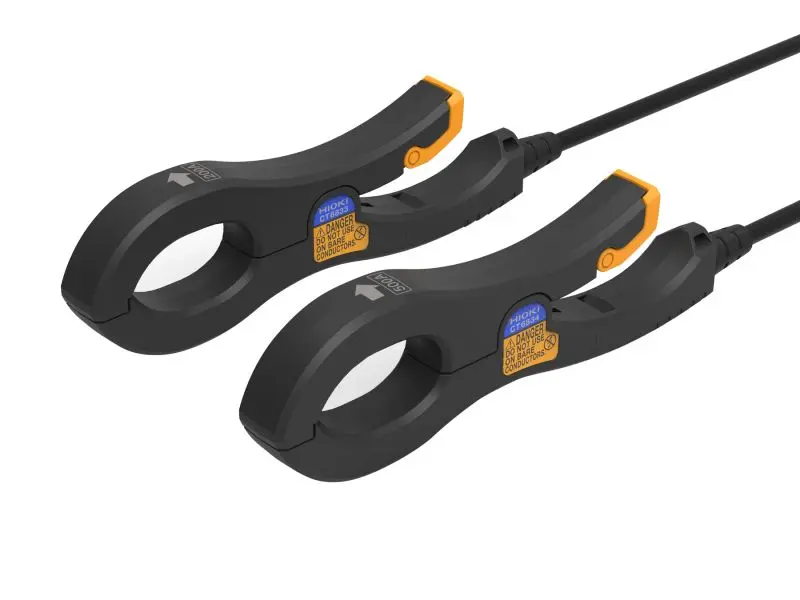

Die CT6833-01 AC/DC-Stromzange bietet eine beispiellose Messgenauigkeit mit einer Grundgenauigkeit von ±0,07 % vom Messwert – ein Niveau, das üblicherweise nur bei Durchsteckwandlern zu finden ist. Die Kombination aus Zero-Flux-Technologie und Fluxgate-Sensor ermöglicht außergewöhnlich präzise und stabile AC/DC-Strommessungen bis 200 A. Ihr schlankes Design führte zur Bezeichnung ‚Dolphin Clamp‘ und wurde für den Einsatz in engen Bereichen mit dichter Verkabelung optimiert, beispielsweise im Fahrzeuginnenraum. Dadurch lässt sie sich auch an schwer zugänglichen Stellen wie bei der Strommessung an Zusatzbatterien einfach installieren. Die Zange ist für Leiter mit einem maximalen Durchmesser von 20 mm ausgelegt und eignet sich dadurch für eine Vielzahl von Anwendungen.Bei vielen Stromsensoren kann die Position des Leiters innerhalb der Zange die
Messgenauigkeit beeinflussen. Die CT6833-01 hingegen liefert hochreproduzierbare
Messergebnisse, unabhängig davon, wo sich der Leiter innerhalb des Sensors befindet.
Dank HIOKIs ausgeklügelter Konstruktion bleiben die Messwerte stabil und zuverlässig.
Eine der größten Herausforderungen bei Langzeitstrommessungen ist der
temperaturbedingte Signaldrift. Während HIOKI-Fluxgate-Sensoren bereits für ihren sehr
geringen Drift bekannt sind, setzt die CT6833-01 neue Maßstäbe – der Drift wird auf ein
kaum noch messbares Niveau reduziert. Selbst unter extremen Bedingungen, etwa unter
der Motorhaube eines Fahrzeugs, wo die Temperaturen während Tests stark ansteigen
können, hält die CT6833-01 eine stabile Genauigkeit innerhalb von 0,01 %, was eine
hochpräzise Datenerfassung für Umwelttests und Prüfungen gewährleistet.

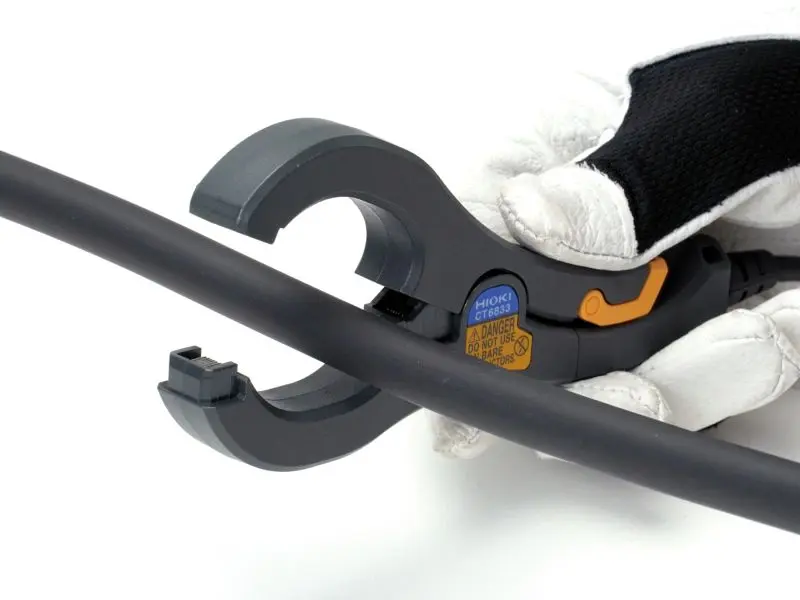

Für den zuverlässigen Einsatz in engen Testumgebungen verfügt die CT6833-01 über einen
innovativen Verriegelungsmechanismus, der ein versehentliches Öffnen der Zange während
der Messung verhindert. In beengten Bereichen werden Sensoren oft gegen Bauteile
gedrückt oder zwischen Kabeln eingeklemmt, wodurch ungewollter Druck auf die
Stromzange entstehen kann. Dank der sicheren Verriegelung bleibt die CT6833-01 fest
geschlossen und gewährleistet eine unterbrechungsfreie und zuverlässige Messung, selbst
unter schwierigen Bedingungen.

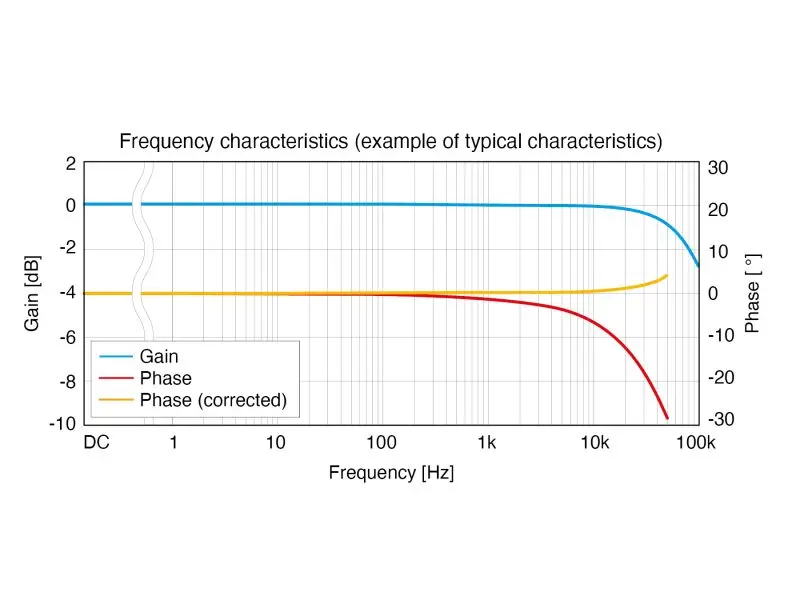

Mit einer Bandbreite von 50 kHz kann die CT6833-01 dynamische Stromverläufe präzise
erfassen. In Kombination mit ihrer außergewöhnlichen Genauigkeit erfüllt sie selbst strenge
Prüfstandards wie WLTP und ermöglicht äußerst zuverlässige Messungen in der
Automobilindustrie und anderen Anwendungen, die höchste Messgenauigkeit erfordern.
Die CT6833-01 arbeitet direkt mit HIOKI-Leistungsanalysatoren und -Speicherrekordern, die
den Sensor über den ME15W-Anschluss mit Strom versorgen. In Kombination mit einem
HIOKI-Sensor-Netzteil (CT9555, CT9556 oder CT9557) kann sie auch mit Oszilloskopen
oder anderen DAQ-Systemen verwendet werden, wobei sie ein Ausgangssignal von 4 mV/A
liefert.
Die CT6833-01 verfügt über zwei Kabelabschnitte mit einer Gesamtlänge von 10 m – die
ersten 4 m vom Sensor zur Steuerbox und 6 m von der Steuerbox zum Anschlussstecker.
Dadurch lässt sie sich flexibel in unterschiedliche Testaufbauten integrieren.
- Bedienungsanleitung
- Gerätekoffer
- Farbige Etiketten (zur Kanalkennzeichnung)
- Sicherheitshinweise
-
Produktkatalog mit Datenblatt, Stromzangen und -sensoren Serie (Englisch)15,061 KB pdf
-
Produktbroschüre mit Datenblatt, Kompakte AC/DC-Stromzangen CT6830, CT6831, CT6833, CT6834, CT7812, CT7822 (Englisch)2,439 KB pdf
-
Bedienungsanleitung, AC/DC-Stromzange CT6833, CT6834 (Japanisch, Englisch, Chinesisch)4,028 KB pdf
