L4934 - Kleine Krokodilklemmen zum Aufstecken auf Messleitungen
Kleine Krokodilklemmen zum Aufstecken auf HIOKI Messleitungen DT4911, L9207-10,
L9208 und L9300, auch kompatibel mit L4932, Anschlussdurchmesser 2 mm bis 4 mm,
maximal 3 A, CAT II 600 V, CAT III 300 V
Lagerbestand:
9
Produktnummer:
L4934
EAN:
4536036000975
Länge:
69 mm
Gewicht:
0.01 kg
Produktinformationen L4934 - Kleine Krokodilklemmen zum Aufstecken auf Messleitungen
Detaillierte Produktübersicht
Der L4934 Satz kleiner Krokodilklemmen ist ein Aufsatz für HIOKI Messleitungen und ermöglicht eine temporäre, freihändige Kontaktierung von Leitern, Klemmen und Bauteilanschlüssen während der Messung.Die Krokodilklemmen sind zum Aufstecken auf die HIOKI Messleitungen DT4911, L9207-10,
L9208 und L9300 vorgesehen und können zusätzlich mit dem Zubehör L4932 verwendet
werden. Bei der Verwendung mit DT4911, L9207-10 und L9208 wird der auf den
Messleitungen vorhandene Spitzenaufsatz, der für Messungen in höheren Messkategorien
erforderlich ist, entfernt und durch die Krokodilklemme ersetzt. Beim Einsatz mit der L9300
wird der Spitzenaufsatz entriegelt und zurückgeschoben.
Die Krokodilklemmen ermöglichen den Anschluss an Prüfkontakte mit einem Durchmesser
von bis zu 4 mm. Der L4934 ist für einen maximalen Strom von 3 A geeignet und kann bei
Messungen bis CAT II 600 V und CAT III 300 V eingesetzt werden. In Verbindung mit den
genannten Messleitungen oder Zubehörteilen ist er mit einer Vielzahl von HIOKI DigitalMultimetern und Stromzangen kompatibel.
- L4934 Kleine Krokodilklemmen
-
Produktkatalog mit Datenblatt, Zangenmessgerät Serie (Englisch)9,946 KB pdf
-
Produktbroschüre mit Datenblatt, Digital Multimeter DT4200 Serie (Englisch)10,796 KB pdf
-
Produktbroschüre mit Datenblatt, Feldmessgeräte (Englisch)39,121 KB pdf
-
Produktbroschüre AC Strommesszange CM3281, CM3291 (Englisch)2,162 KB pdf
-
Produktbroschüre mit Datenblatt, Differenztastkopf P9000 (Englisch)1,687 KB pdf
-
Produktbroschüre mit Datenblatt, WECHSELSTROMZANGENMESSGERÄT CM3289 (Englisch)2,476 KB pdf
Zugehörige Produkte
20
%
DT4911
DT4911 - Messleitungen für DT4223 und DT4224 Digital-Multimete
Messleitungen für HIOKI Digital-Multimeter. Serienmäßig im Lieferumfang der Modelle
DT4223 und DT4224 enthalten und separat als Ersatzteil erhältlich. Auch kompatibel mit den
Modellen DT4221 und DT4222.Technische Details: Steckertyp: 4 mm Länge: 54 cm
L4932

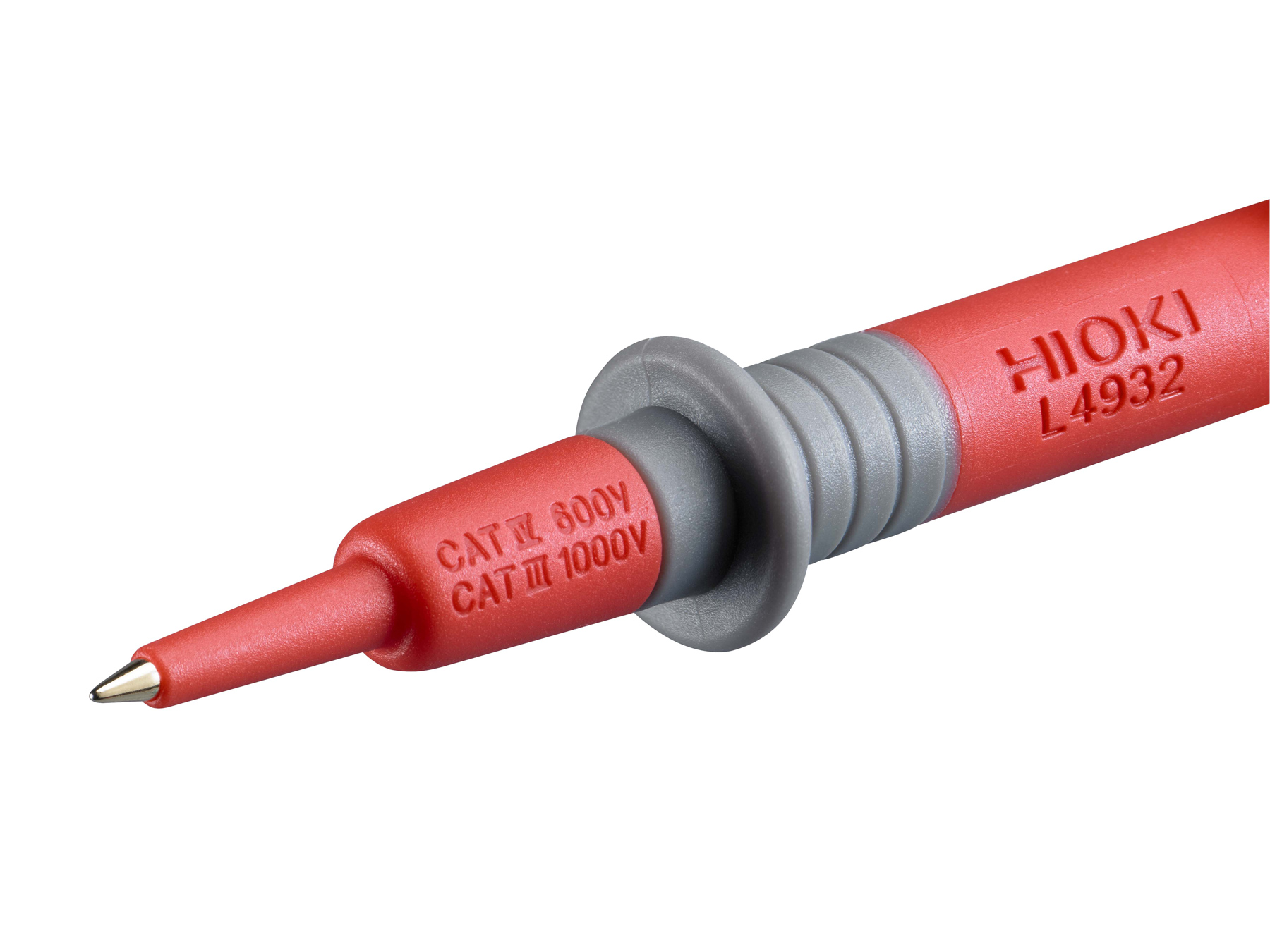

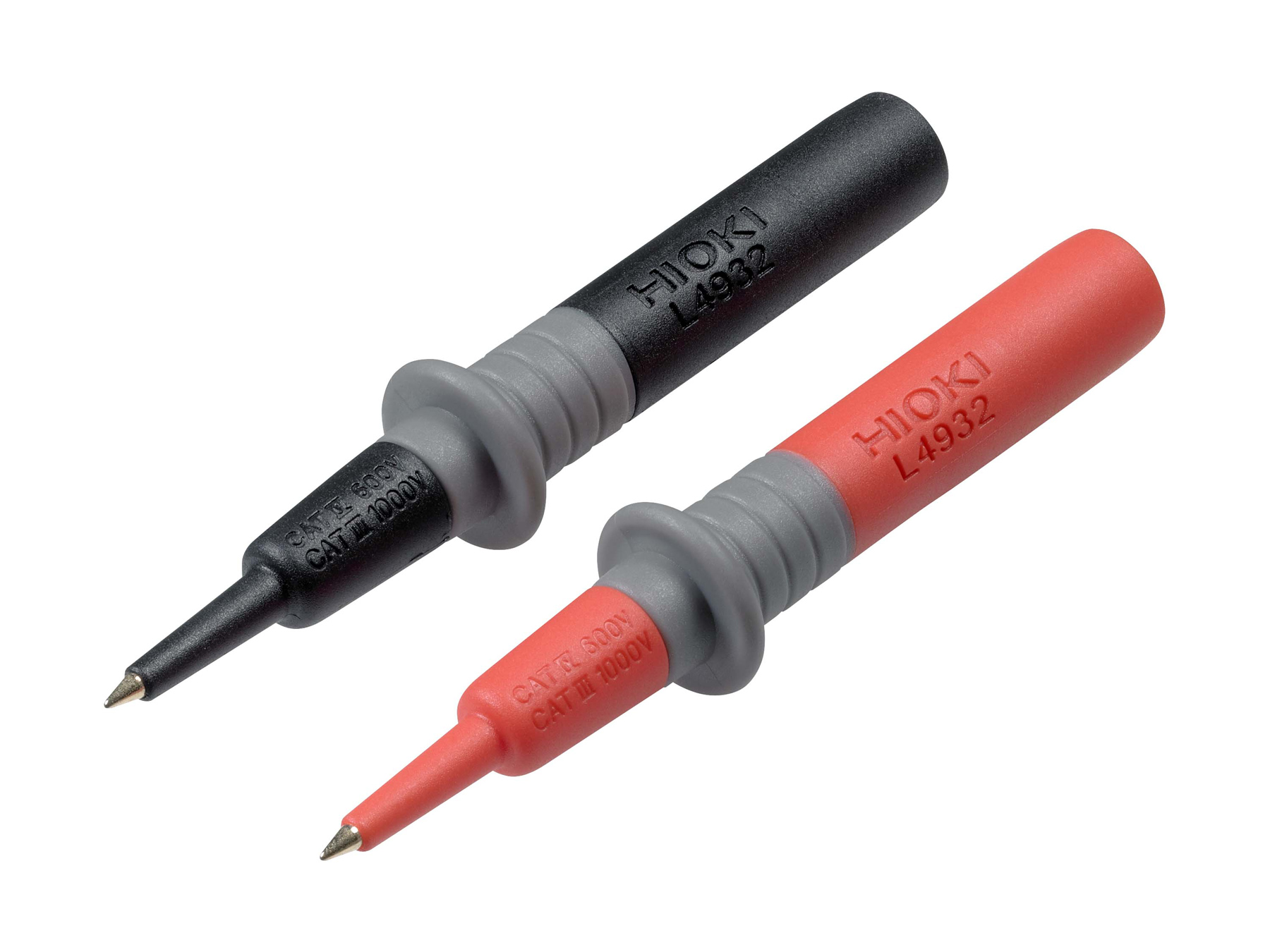

L4932 - Messspitzen-Set für Multimeter und Zangenmessgeräte
Messspitzen-Set für Multimeter und Stromzangen, passend zu L4930 und ähnlichen Messleitungen
L4933
L4933 - Messspitzensatz zum Aufstecken auf Messleitungen
Detaillierte ProduktübersichtDer L4933 Messspitzensatz ist ein Aufsatz für HIOKI Messleitungen, mit dem Messungen an
eng beieinanderliegenden Kontaktstellen sicher durchgeführt werden können. Der vordere Bereich der Messspitzen ist 48 mm lang und weist im isolierten Abschnitt einen
Durchmesser von 1,3 mm auf. Der freiliegende Kontaktbereich an der Spitze ist 3 mm lang,
vergoldet und hat einen Durchmesser von 1,0 mm, während der restliche Spitzenbereich
isoliert ausgeführt ist. Diese teilisolierte, sehr schlanke Ausführung ermöglicht präzises
Arbeiten auch an dicht angeordneten Klemmen und Kontaktstellen. Die Messspitzen sind zum Aufstecken auf die HIOKI Messleitungen DT4911, L9207-10,
L9208 und L9300 vorgesehen. Zur Montage wird der auf den Messleitungen vorhandene
Spitzenaufsatz, der für Messungen in höheren Messkategorien erforderlich ist, entfernt und
durch die Messspitze ersetzt. Beim Einsatz mit der L9300 wird der Spitzenaufsatz entriegelt
und zurückgeschoben. Der L4933 Messspitzensatz ist für Messungen bis 60 V DC, 30 V AC und eine maximale
Stromstärke von 3 A ausgelegt. In Verbindung mit den genannten Messleitungen ist der
L4933 mit einer Vielzahl von HIOKI Digital-Multimetern und Stromzangen kompatibel.
L9207-10
L9207-10 - Messleitungssatz rot/schwarz
Die L9207-10 ist eine universelle Messleitung für viele Hioki-Digitalmultimeter und -Zangenmessgeräte mit 4mm-Bananenklemmen. Technische Daten:Kabellänge: 900 mm Steckertyp: gewinkelter Bananenstecker 4mm Grifflänge: 137 mm (inkl. Spitzenlänge)Länge der Spitze (Abdeckung entfernt): 17,5 mm Durchmesser der Spitze: 2 mm Spannungs-Sicherheitskategorie: CAT IV 600V, CAT III 1000V (mit Spitzenabdeckung), CAt II 1000V (Spitzenabdeckung entfernt)Max. Stromstärke: 10 A Sonstiges: Spitzenabdeckung vergoldet
Kompatible Produkte: DM7275, DM7276, DT4252, DT4253, DT4255, DT4256, DT4261, DT4281, DT4282, CM3286, CM4141, CM4371, CM4373, CM4375
L9208
L9208 - TESTLEITUNG
Die Messleitung L9208 ist ein Zubehör für Hioki Prüfzangen wie 3287, 3288, 3280-10F, CM3281, CM3289, CM3291, CM4371-50. Technische Daten: Länge der Prüfleitung: 700 mm Länge des Griffs: 135 mm Länge der Spitze: 17,5 mm
Durchmesser der Spitze: 2 mm Maximaler Strom: 10 A Spannungsschutz-Kategorien: Mit Schutzkappe CAT IV 600V, CAT III 1000V, ohne Schutzkappe CAT II 1000V
L9300
L9300 - TESTLEITUNG
Das L9300 Messleitung-Set ist ein optionales Zubehör für Hioki DMMs und eignet sich für Strommessungen bis zu 10A. Die Messleitung L9300 verfügt über integrierte Kappen für mehr Komfort und Sicherheit. Das Design ermöglicht es, die Messkategorie einfach durch Verschieben des Schutzrings zu ändern, sodass Sie sich keine Sorgen mehr machen müssen, die Kappen zu verlieren. Technische Details: Messleitungs-Bewertungen:
o CAT IV: 600V
o CAT III: 1000V
o CAT II: 1000V Maximaler Strom: 10A Länge der Messleitung (gesamt): 955 mm ± 20
