L4933 - Messspitzensatz zum Aufstecken auf Messleitungen
Messspitzensatz zum Aufstecken auf HIOKI Messleitungen DT4911, L9207-10, L9208 und
L9300, teilisolierte, extradünne Messspitzen, vergoldete Spitze, 60 V DC, 30 V AC, maximal
3 A
Lagerbestand:
14
Produktnummer:
L4933
EAN:
4536036000968
Länge:
98 mm
Gewicht:
0.01 kg
Produktinformationen L4933 - Messspitzensatz zum Aufstecken auf Messleitungen
Detaillierte Produktübersicht
Der L4933 Messspitzensatz ist ein Aufsatz für HIOKI Messleitungen, mit dem Messungen an eng beieinanderliegenden Kontaktstellen sicher durchgeführt werden können.Der vordere Bereich der Messspitzen ist 48 mm lang und weist im isolierten Abschnitt einen
Durchmesser von 1,3 mm auf. Der freiliegende Kontaktbereich an der Spitze ist 3 mm lang,
vergoldet und hat einen Durchmesser von 1,0 mm, während der restliche Spitzenbereich
isoliert ausgeführt ist. Diese teilisolierte, sehr schlanke Ausführung ermöglicht präzises
Arbeiten auch an dicht angeordneten Klemmen und Kontaktstellen.
Die Messspitzen sind zum Aufstecken auf die HIOKI Messleitungen DT4911, L9207-10,
L9208 und L9300 vorgesehen. Zur Montage wird der auf den Messleitungen vorhandene
Spitzenaufsatz, der für Messungen in höheren Messkategorien erforderlich ist, entfernt und
durch die Messspitze ersetzt. Beim Einsatz mit der L9300 wird der Spitzenaufsatz entriegelt
und zurückgeschoben.
Der L4933 Messspitzensatz ist für Messungen bis 60 V DC, 30 V AC und eine maximale
Stromstärke von 3 A ausgelegt. In Verbindung mit den genannten Messleitungen ist der
L4933 mit einer Vielzahl von HIOKI Digital-Multimetern und Stromzangen kompatibel.
- L4933 Messspitzensatz
-
Produktkatalog mit Datenblatt, Zangenmessgerät Serie (Englisch)9,946 KB pdf
-
Produktbroschüre mit Datenblatt, Digital Multimeter DT4200 Serie (Englisch)10,796 KB pdf
-
Produktbroschüre mit Datenblatt, Feldmessgeräte (Englisch)39,121 KB pdf
-
Produktbroschüre AC Strommesszange CM3281, CM3291 (Englisch)2,162 KB pdf
-
Produktbroschüre mit Datenblatt, WECHSELSTROMZANGENMESSGERÄT CM3289 (Englisch)2,476 KB pdf
Zugehörige Produkte
20
%
DT4911
DT4911 - Messleitungen für DT4223 und DT4224 Digital-Multimete
Messleitungen für HIOKI Digital-Multimeter. Serienmäßig im Lieferumfang der Modelle
DT4223 und DT4224 enthalten und separat als Ersatzteil erhältlich. Auch kompatibel mit den
Modellen DT4221 und DT4222.Technische Details: Steckertyp: 4 mm Länge: 54 cm
L9207-10
L9207-10 - Messleitungssatz rot/schwarz
Die L9207-10 ist eine universelle Messleitung für viele Hioki-Digitalmultimeter und -Zangenmessgeräte mit 4mm-Bananenklemmen. Technische Daten:Kabellänge: 900 mm Steckertyp: gewinkelter Bananenstecker 4mm Grifflänge: 137 mm (inkl. Spitzenlänge)Länge der Spitze (Abdeckung entfernt): 17,5 mm Durchmesser der Spitze: 2 mm Spannungs-Sicherheitskategorie: CAT IV 600V, CAT III 1000V (mit Spitzenabdeckung), CAt II 1000V (Spitzenabdeckung entfernt)Max. Stromstärke: 10 A Sonstiges: Spitzenabdeckung vergoldet
Kompatible Produkte: DM7275, DM7276, DT4252, DT4253, DT4255, DT4256, DT4261, DT4281, DT4282, CM3286, CM4141, CM4371, CM4373, CM4375
L9208
L9208 - TESTLEITUNG
Die Messleitung L9208 ist ein Zubehör für Hioki Prüfzangen wie 3287, 3288, 3280-10F, CM3281, CM3289, CM3291, CM4371-50. Technische Daten: Länge der Prüfleitung: 700 mm Länge des Griffs: 135 mm Länge der Spitze: 17,5 mm
Durchmesser der Spitze: 2 mm Maximaler Strom: 10 A Spannungsschutz-Kategorien: Mit Schutzkappe CAT IV 600V, CAT III 1000V, ohne Schutzkappe CAT II 1000V

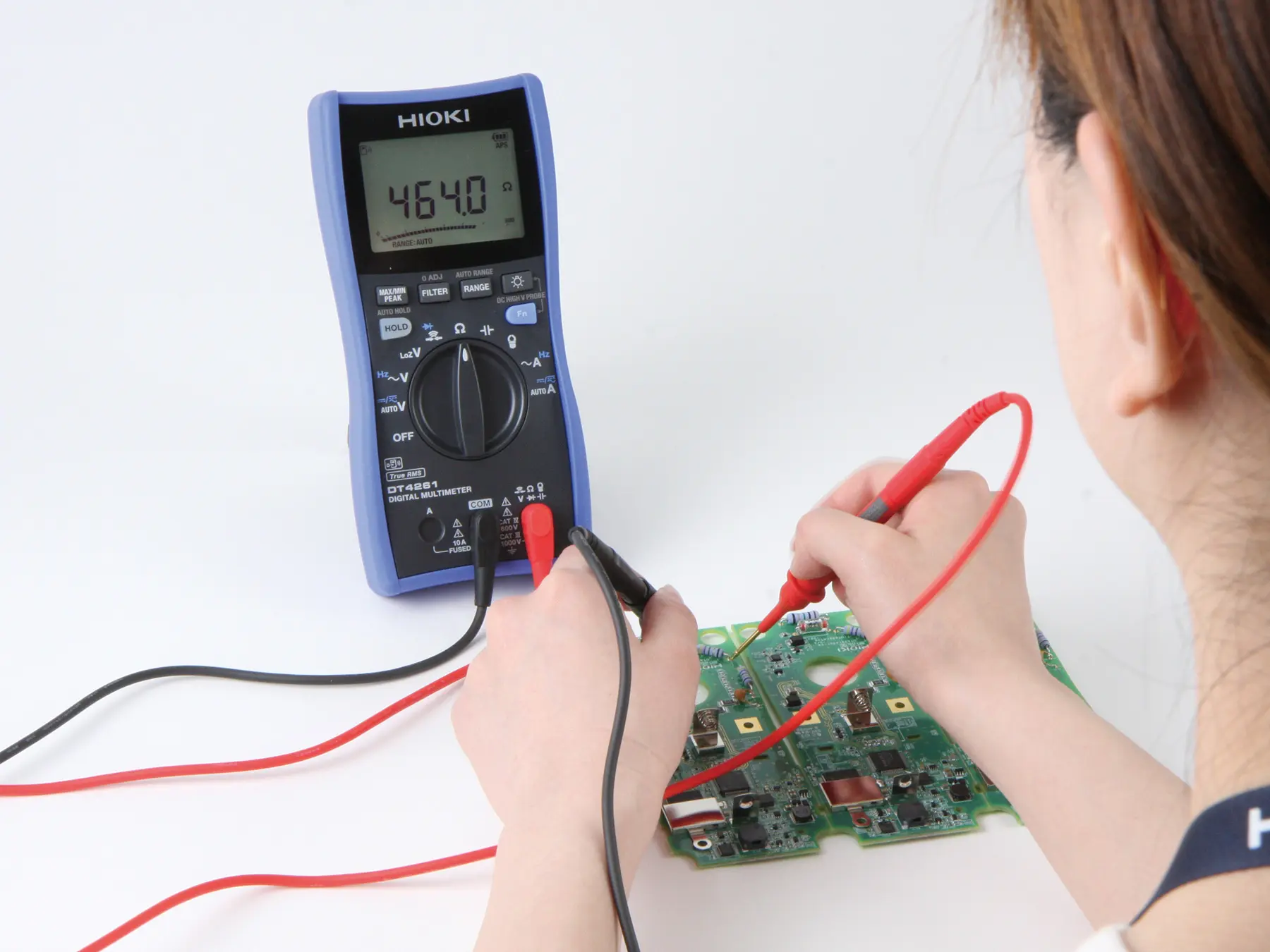

L9300
