HIOKI Netzqualitätsanalysatoren
Zuverlässige Netzqualitätsmessung für Überwachung und Normprüfung
Die Netzqualitätsanalysatoren PQ3198-94 und PQ3100 von HIOKI bieten präzise Messungen für Überwachung, Fehlersuche und normgerechte Bewertung. Der PQ3198-94 erfasst Spannungseinbrüche, Oberschwingungen und transiente Ereignisse gemäß IEC 61000-4-30, 3. Ausgabe, Klasse A – ideal für Energieaudits und Langzeitanalyse der Netzqualität.
Der PQ3100 ermöglicht schnelle Inbetriebnahme vor Ort für Wartung und Fehlersuche. Beide Modelle messen Spannung, Strom, Leistung und Frequenz an allen Leitern zuverlässig mit HIOKI Stromsensoren und ermöglichen einfache, strukturierte Berichterstellung mit der kostenlosen Software PQ One.
PQ3100-94
PQ3100-94 - Netzqualitätsmessgerät mit 4 flexiblen Stromwandlern
Das PQ3100-94 Kit baut auf dem PQ3100 auf und kombiniert dessen leistungsstarke Funktionen mit den wesentlichen Zubehörteilen für Hochstrommessungen. Diese Komplettlösung enthält 4 CT7045 Flexible Stromsensoren, die präzise Messungen bis zu 6000 A ermöglichen. Das PQ3100 überzeugt durch seine intuitive Einrichtung, umfangreiche Wellenformaufzeichnung und die Einhaltung des IEC61000-4-30 Class S Standards, was es ideal für Fachleute macht, die bei der Analyse der Spannungsqualität höchste Genauigkeit und Zuverlässigkeit verlangen. Ob für Ladestationen für Elektrofahrzeuge, erneuerbare Energiesysteme oder industrielle Anlagen – das PQ3100-94 Kit sorgt dafür, dass Sie für jede Herausforderung in Hochleistungselektrik-Umgebungen bestens gerüstet sind. Technische Details: Messkanäle: 4 Spannungskanäle, 4 Stromkanäle Spannungsmessbereich: 1 V bis 1000 V AC/DC, ±6000 V Spitze Strommessbereich: Bis zu 6000 A (mit passenden Stromsensoren) Frequenzbereich: DC, 0,1 Hz bis 700 kHz Grundgenauigkeit: Spannung ±0,2 %, Strom ±0,2 % (mit Sensor) Ereigniserkennung: Transienten, Spannungsschwankungen, Oberschwingungen, Einschaltströme Normkonformität: IEC61000-4-30 Klasse S Wellenformaufzeichnung: Bis zu 11 Sekunden für detaillierte Ereignisanalyse Anzeige: 6,5-Zoll TFT-Farbdisplay Speicher: Interner Speicher und SD-Kartensupport Stromversorgung: AC-Adapter Z1002, Batteriepacks Z1003 (bis zu 3 Stunden Betrieb) Abmessungen: 264 mm (B) × 150 mm (H) × 68 mm (T) Gewicht: 2,6 kg
PQ3198-92

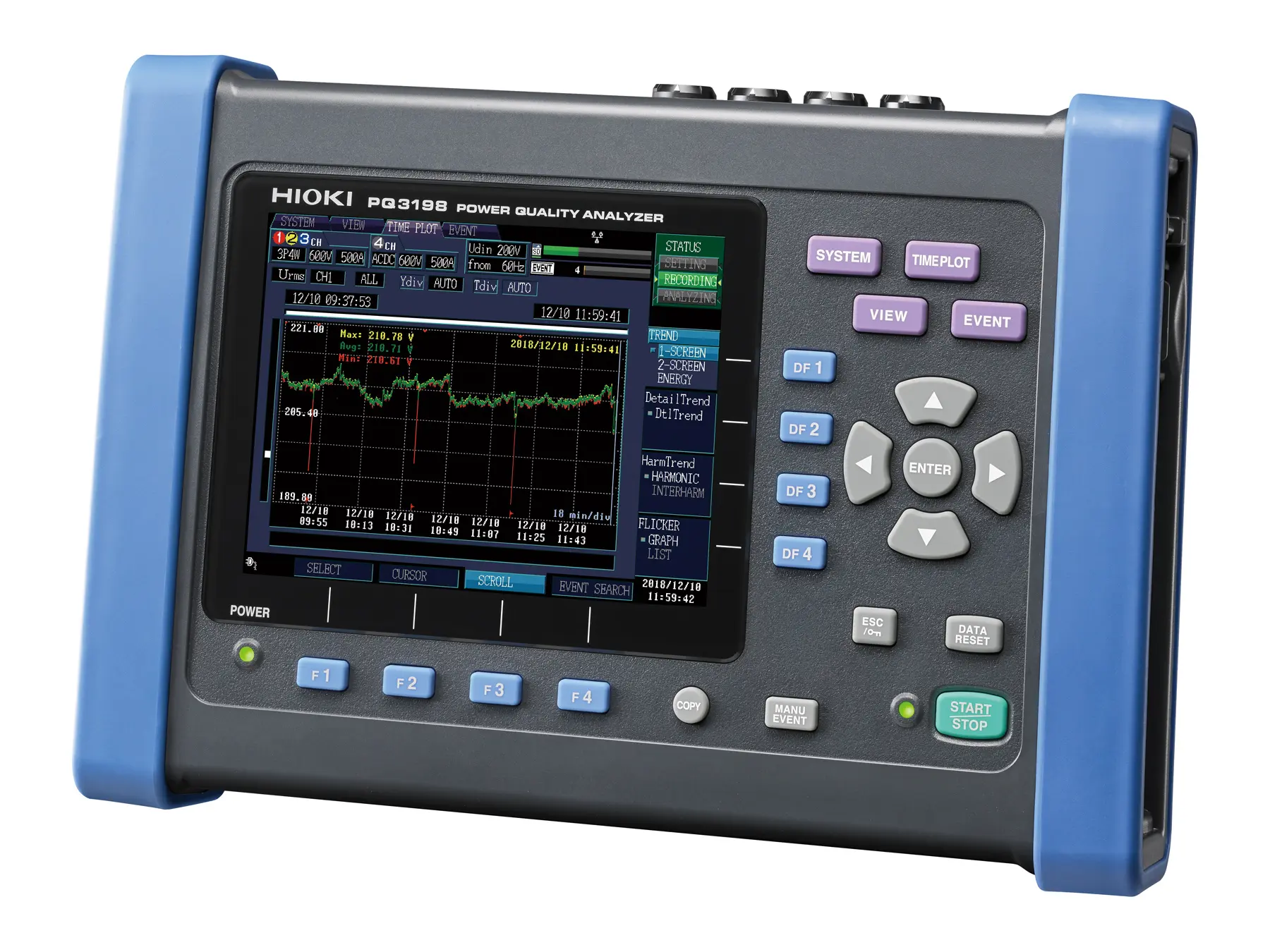

PQ3198-92 - Netzqualitäts-Analysator-Kit
Das PQ3198-92 Power Quality Analyzer Kit ist eine sofort einsatzbereite Komplettlösung für Class-A-konforme Netzqualitätsmessungen und detaillierte Analysen elektrischer Netze. Das Kit kombiniert den leistungsstarken PQ3198 Power Quality Analyzer mit vier 100-A-AC-Stromsensoren (CT7136) und eignet sich ideal für Energieaudits, Lastanalysen, Fehlersuche sowie Prüfungen gemäß EN 50160. Der PQ3198 ermöglicht die gleichzeitige Aufzeichnung von Spannung, Strom, Leistung, Oberschwingungen, Flicker und Transienten mit hoher Genauigkeit. Er erfasst Netzstörungen wie Spannungseinbrüche, Überspannungen, Unterbrechungen und Frequenzabweichungen und zeichnet parallel kontinuierliche Trenddaten auf. Durch die detaillierte Wellenformaufzeichnung und umfangreiche Oberschwingungsanalyse liefert das System eine vollständige Transparenz über das Verhalten des Netzes.Die -92 Kit-Konfiguration ist speziell für Anwendungen mit kleineren Strömen bis 100 A ausgelegt und eignet sich ideal für Gebäudeinstallationen, Verteilungen und präzise Energieanalysen. Geliefert in einer strapazierfähigen, gepolsterten Tragetasche ist das Kit optimal für den mobilen Einsatz und schnelle Messungen vor Ort.
PQ3198-94
PQ3198-94 - Netzqualitäts-Analysator-Kit mit 4 flexiblen Stromzangen
Das PQ3198-94 Kit basiert auf dem PQ3198 inklusive dessen Standartzubehör plus alle notwendigen zusätzlichen Zubehöre die es Fachleuten ermöglicht Hochstrommessungen bis 6000 A in Hochleistungselektriksystemen durchführen. Es bietet eine vollständige Lösung zur Überwachung und Analyse der Spannungsqualität. Die Haupteinheit PQ3198 unterstützt sowohl AC- als auch DC-Messungen, entspricht dem IEC61000-4-30 Class A Standard und misst Spannungsfluktuationen, Transienten, Oberschwingungen und Einschaltströme. Ideal für Anwendungen in erneuerbaren Energiesystemen, Ladestationen für Elektrofahrzeuge und Leistungsreglern, ermöglicht der Analyzer mit seinen 4 isolierten Spannungskanälen gleichzeitige Messungen über mehrere Schaltkreise. Technische Details:Messkanäle: 4 Spannungskanäle, 4 Stromkanäle Spannungsmessbereich: 1 V I122bis 1000 V AC/DC, ±6000 V Spitze Strommessbereich: Bis zu 6000 A (mit passendem Stromsensor)Frequenzbereich: DC, 0,1 Hz bis 700 kHz Grundgenauigkeit: Spannung ±0,1 %, Strom ±0,1 % (mit Sensor) Ereigniserkennung: Transienten, Spannungsanstiege, Spannungsabfälle, Unterbrechungen, Frequenzschwankungen Normkonformität: IEC61000-4-30 Klasse A Anzeige: 6,5-Zoll TFT-Farbdisplay Stromversorgung: AC-Adapter Z1002, Batteriepacks Z1003 (bis zu 3 Stunden Betrieb) Abmessungen: 264 mm (B) × 150 mm (H) × 68 mm (T) Gewicht: 2,6 kg
Technische Details PQ3198-94 Kit Flexible Stromsensoren (CT7045): Nennmessstrom: 6000 A AC Messbereich: 600 A / 6000 A AC Max. zulässiger Eingang: 10000 A kontinuierlich (bei 6000 A, 45 bis 66 Hz, erfordert Derating) Bandbreite: 10 Hz bis 50 kHz (±3 dB) Genauigkeit: ±1,5 % v.E., ±0,25 % v.E.Max. Nennspannung zur Erde: 600 V (CAT IV), 1000 V (CAT III)Schlaufendurchmesser: 180 mm Ausgangsanschluss: Hioki PL14
o Betriebstemperatur: -25°C bis 65°CEntdecken Sie mehr zu diesem Thema:
Leistung präzise messen – in allen Anwendungen
Netzqualitätsanalysatoren: Störungen erkennen, Ursachen finden
Optimieren Sie Ihre Netzqualitätsüberwachung, Energieanalysen und Fehlerdiagnosen mit HIOKI. Vom PQ3100 für Netzanalysen und Energieaudits bis zum PQ3198 für Hochstrommessungen bis 6000 A und detaillierte Ereignisanalysen – entdecken Sie unten die wichtigsten Parameter im Überblick. Entdecken Sie hier auch die passende HIOKI Stromsensorik.
| Modell |
PQ3100 Netzqualitätsmessgerät |
PQ3198 Netzqualitätsanalysator |
|---|---|---|
| Verkabelungsmodus | PQ3100 1P2W, 1P3W, 3P3W, 3P4W (nur 50/60 Hz), DC, 1 Leiter | PQ3198 1P2W, 1P3W, 3P3W, 3P4W (nur 50/60/400 Hz), DC, 2 Leiter |
| Oberschwingungsmessung | PQ3100 bis 50. Ordnung | PQ3198 Bis 50. Ordnung (Höhere Frequenzen von 2 kHz bis 80 kHz) |
| Klassifizierung gemäß IEC 61000-4-30, 3. Ausgabe | PQ3100 Klasse S | PQ3198 Klasse A |
| Grundgenauigkeit Leistung2 | PQ3100 0,3 %2 | PQ3198 0,3 %2 |
