HIOKI PQ3100-94 - Netzqualitätsmessgerät mit 4 flexiblen Stromwandlern
Beschreibung
Produktinformationen HIOKI PQ3100-94 - Netzqualitätsmessgerät mit 4 flexiblen Stromwandlern
Das PQ3100-94 Kit baut auf dem PQ3100 auf und kombiniert dessen leistungsstarke Funktionen mit den wesentlichen Zubehörteilen für Hochstrommessungen. Diese Komplettlösung enthält 4 CT7045 Flexible Stromsensoren, die präzise Messungen bis zu 6000 A ermöglichen. Das PQ3100 überzeugt durch seine intuitive Einrichtung, umfangreiche Wellenformaufzeichnung und die Einhaltung des IEC61000-4-30 Class S Standards, was es ideal für Fachleute macht, die bei der Analyse der Spannungsqualität höchste Genauigkeit und Zuverlässigkeit verlangen.
Ob für Ladestationen für Elektrofahrzeuge, erneuerbare Energiesysteme oder industrielle Anlagen – das PQ3100-94 Kit sorgt dafür, dass Sie für jede Herausforderung in Hochleistungselektrik-Umgebungen bestens gerüstet sind.
Technische Details:
- Messkanäle: 4
- Spannungskanäle, 4 Stromkanäle
- Spannungsmessbereich: 1 V bis 1000 V AC/DC, ±6000 V Spitze
- Strommessbereich: Bis zu 6000 A (mit passenden Stromsensoren)
- Frequenzbereich: DC, 0,1 Hz bis 700 kHz
- Grundgenauigkeit: Spannung ±0,2 %, Strom ±0,2 % (mit Sensor)
- Ereigniserkennung: Transienten, Spannungsschwankungen, Oberschwingungen, Einschaltströme
- Normkonformität: IEC61000-4-30 Klasse S
- Wellenformaufzeichnung: Bis zu 11 Sekunden für detaillierte Ereignisanalyse
- Anzeige: 6,5-Zoll TFT-Farbdisplay
- Speicher: Interner Speicher und SD-Kartensupport
- Stromversorgung: AC-Adapter Z1002, Batteriepacks Z1003 (bis zu 3 Stunden Betrieb)
- Abmessungen: 264 mm (B) × 150 mm (H) × 68 mm (T)
- Gewicht: 2,6 kg
Lieferumfang
- PQ3100 Netzqualitätsanalysator, 1x
- CT7045 flexibler AC-Stromsensor 6000 A, 4x
- Z4001 SD-Speicherkarte 2 GB, 1x
- C1009 Transporttasche, 1x
- L1000-05 Spannungsleitungs-Set, 1x
- Z1002 AC-Netzteil mit Netzkabel, 1x
- Z1003 Akkupack, 1x
- USB-Kabel, 1x
- Farbclips rot, gelb, blau und weiß zur Kennzeichnung der Stromsensoren, je 2x
- Schwarze Spiralschläuche zur Bündelung der Stromsensorleitungen, 5x
- Tragegurt, 1x
- Bedienungsanleitung, 1x
- Messanleitung, 1x
-
Produktbroschüre mit Datenblatt, Feldmessgeräte (Englisch)37,775 KB pdf
-
Produktkatalog mit Datenblatt, Auswahlhilfe, Netzqualitätsanalysatoren / Power Logger (Englisch)3,380 KB pdf
-
Produktbroschüre mit Datenblatt, Netzqualitätsmessgerät PQ3100, PQ3198 (Englisch)14,258 KB pdf
-
Bedienungsanleitung, Netzqualitätsmessgerät PQ3100 (Englisch)8,348 KB pdf
-
Bedienungsanleitung, Netzqualitätsmessgerät PQ3100 (Spanisch)8,702 KB pdf
Produktgalerie überspringen
Regulärer Preis:
78,00 €
Zugehörige Produkte

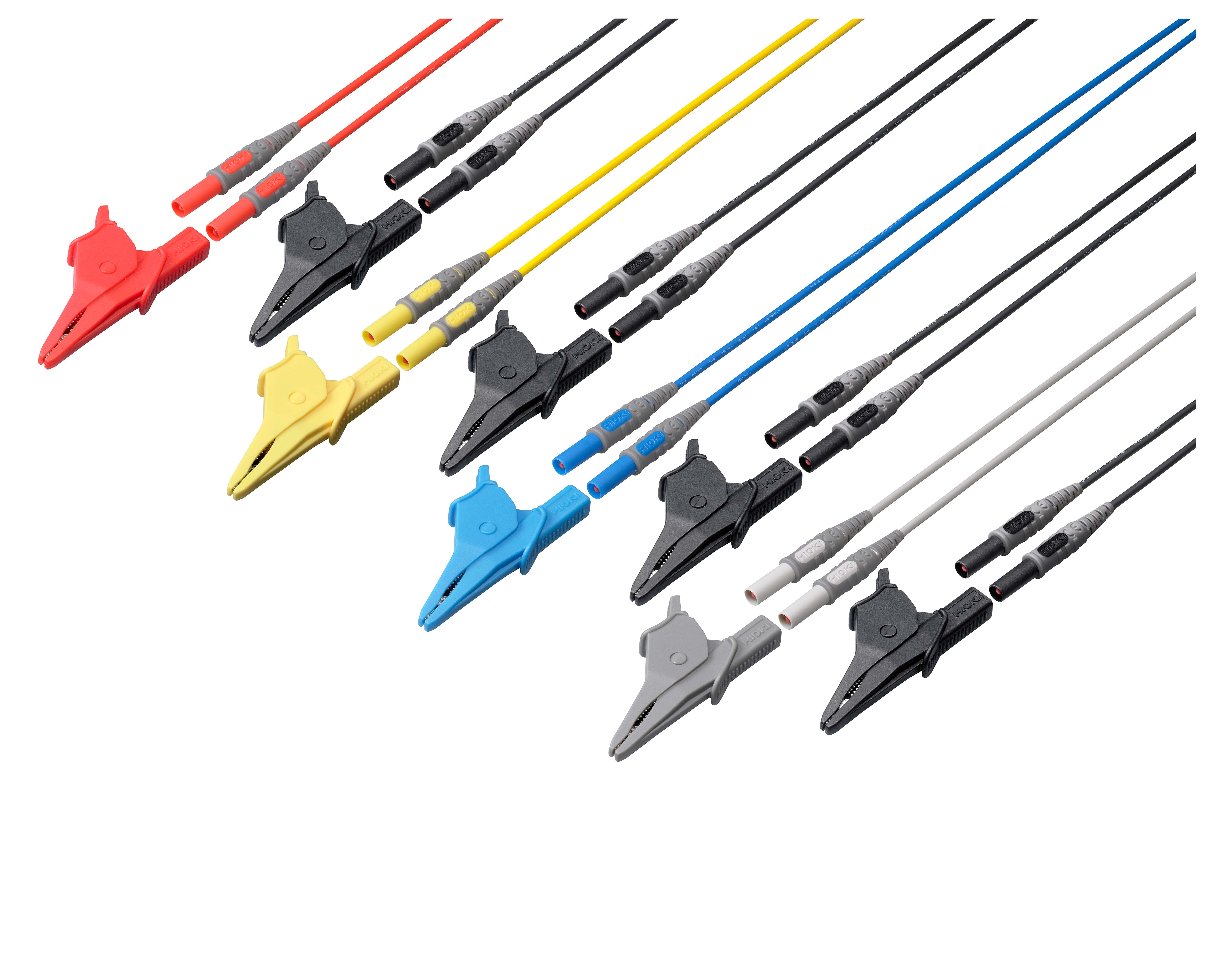

L1000-05
HIOKI L1000-05 - Messleitungssatz
Der Messleitungssatz L1000-05 ist ein Zubehörset zur Spannungsmessung, bestehend aus Messleitungen und Krokodilklemmen, das an die Erfordernisse des HIOKI Netzqualitätsanalysators PQ3100 angepasst ist. Er ermöglicht den sicheren Anschluss an Messpunkte und unterstützt die phasenbezogene Identifikation durch Farbcodierung. Der Satz enthält 3 m lange Messleitungen, je eine rote, gelbe, blaue, graue und schwarze.Diese sind mit 4-mm-Sicherheits-Bananensteckern ausgestattet und werden zusammen mit den im Set enthaltenen farblich angepassten Krokodilklemmen verwendet. Mit einer maximalen Öffnungsweite von 33 mm sind die Krokodilklemmen für elektrische Leiter bis 25 mm Durchmesser geeignet.Typische AnwendungenSpannungsmessung in der Netzqualitätsanalyse Spannungsmessung in Mehrphasensystemen Technische Spezifikationen Satzumfang: je 1 rote, gelbe, blaue, graue und schwarze Messleitung mit zugehöriger Krokodilklemme Messleitung: Länge 3 m (3000 mm), 4-mm-Sicherheits-Bananenstecker Kontaktklemme: farbcodierte Krokodilklemme, Öffnungsweite 33 mm, für Leiter bis Ø25 mm Messkategorie: CAT III 600 V, CAT II 1000 V Kompatible GerätePQ3100
