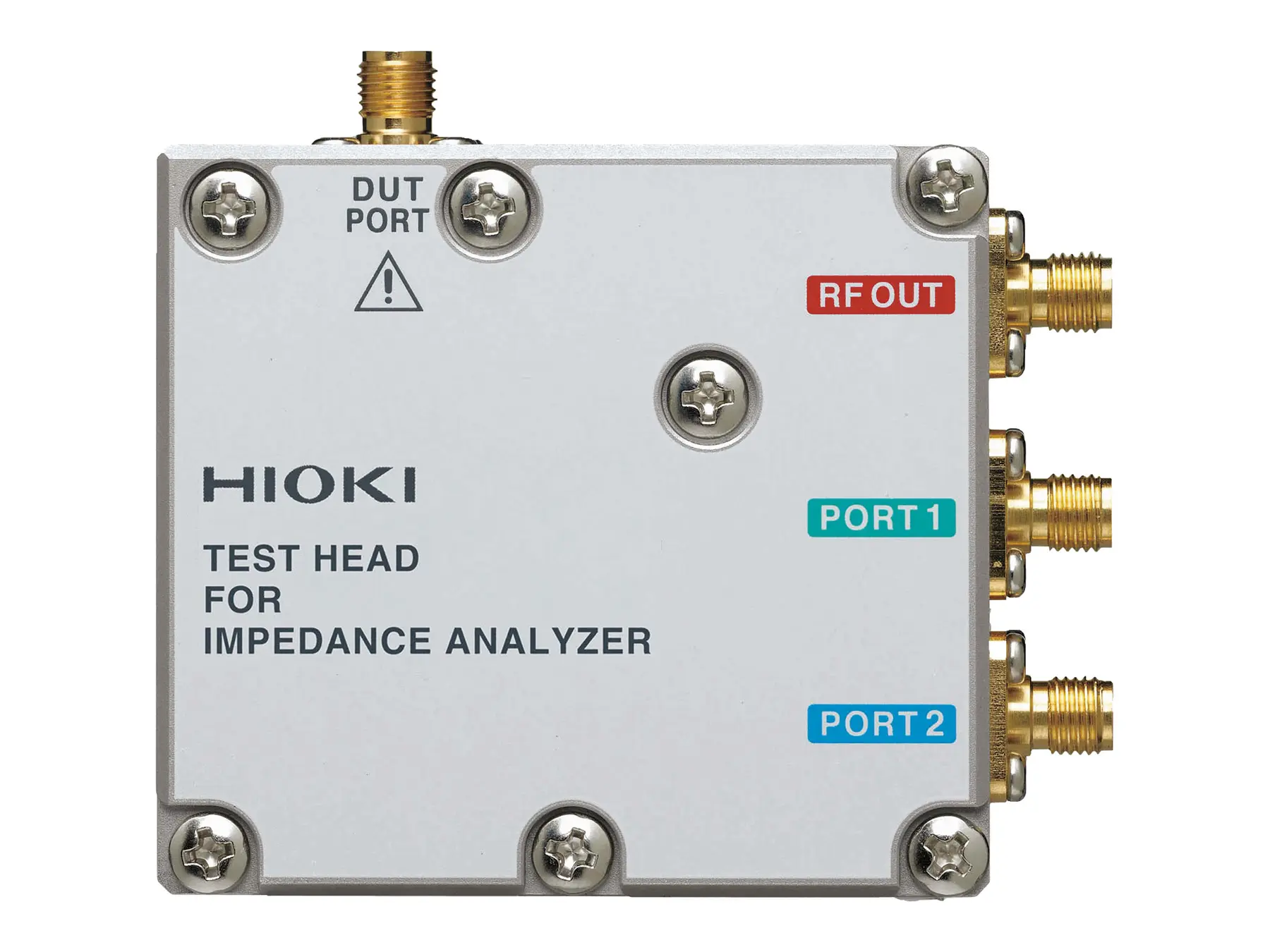

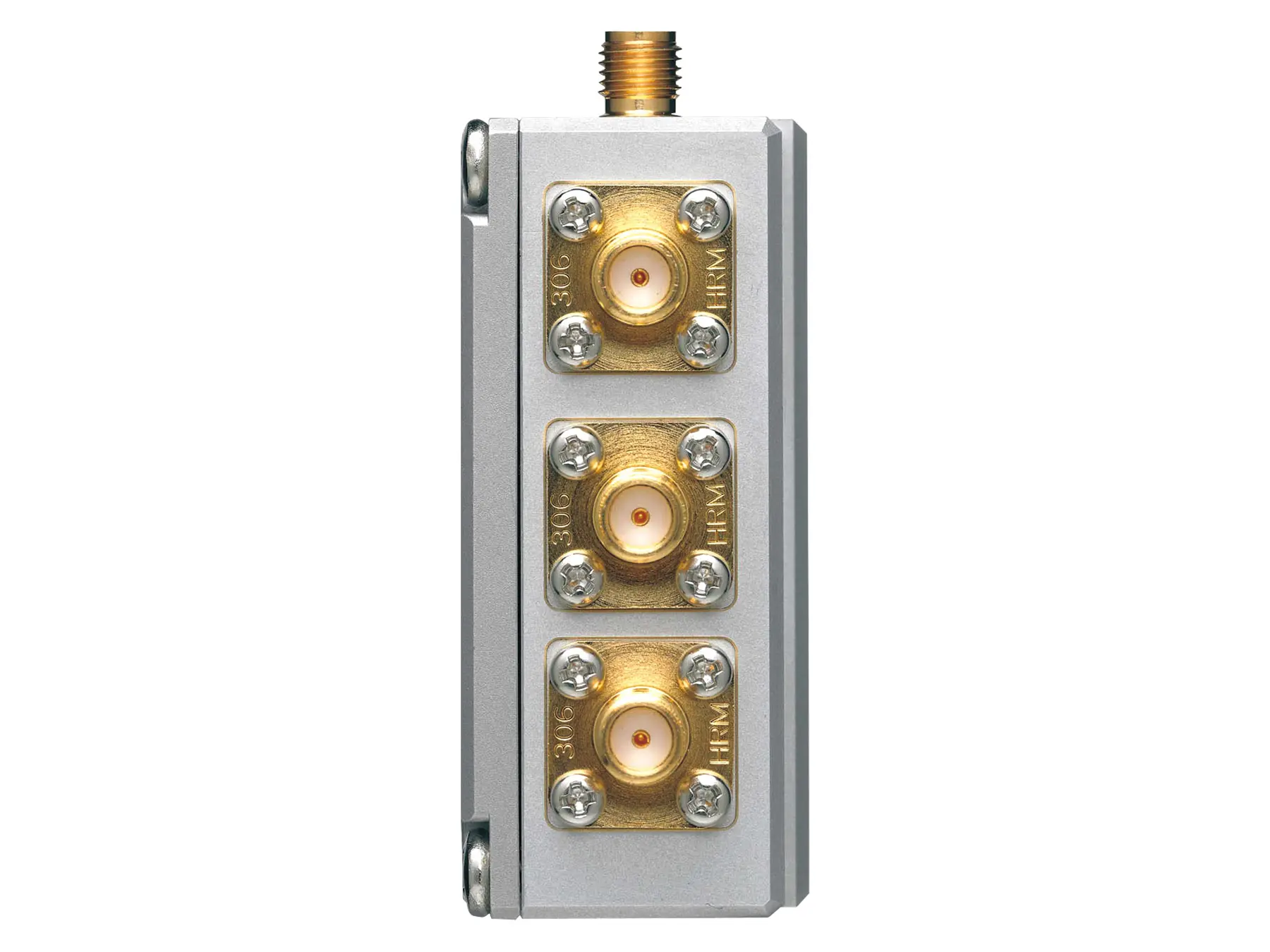

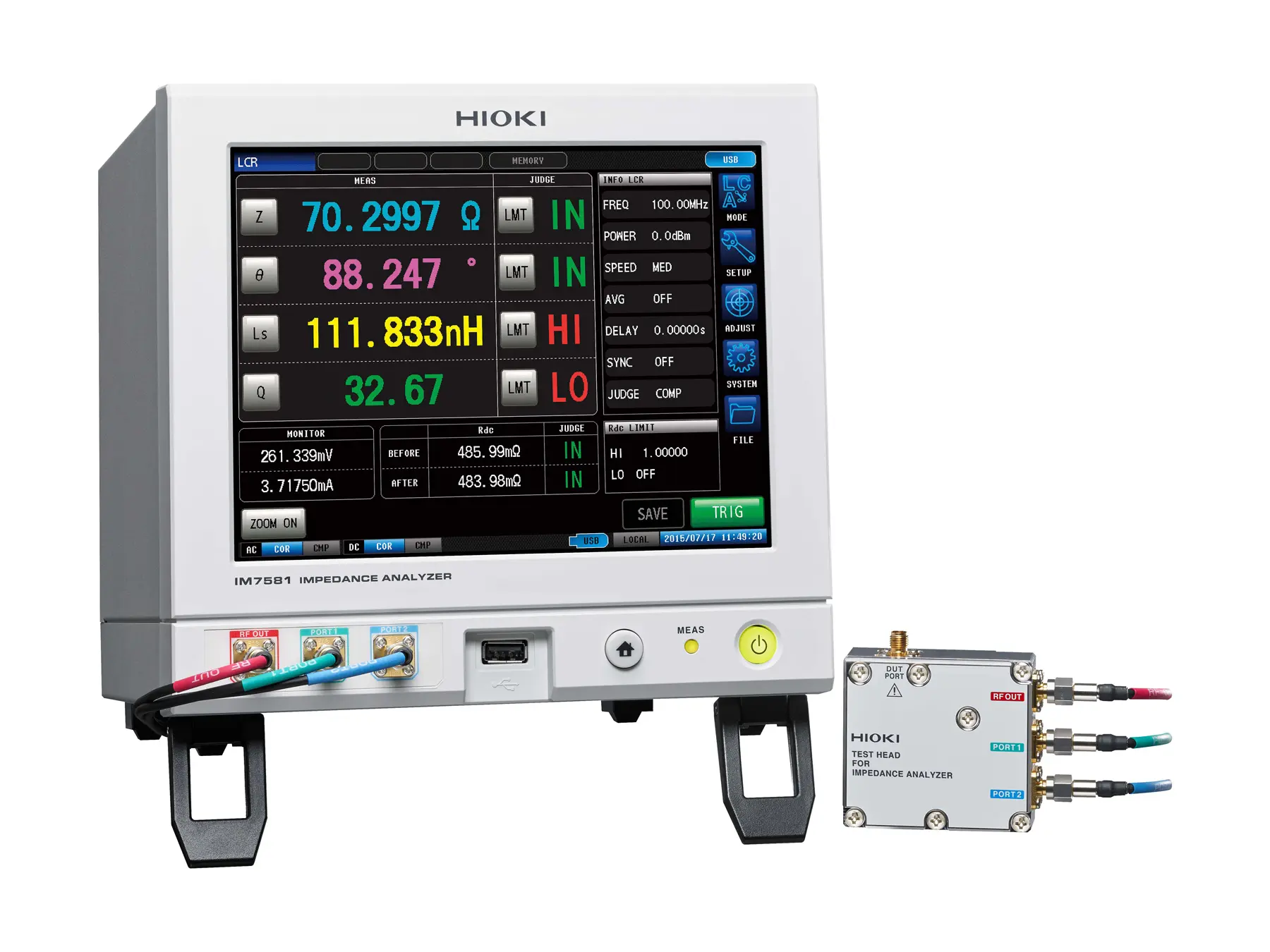

IM7581 - Impedanz-Analysator für HF-Komponenten, 100 kHz bis 300 MHz

Die IM9202 Testvorrichtung ist für zweipolige Impedanzmessungen an axial und radial bedrahteten Bauteilen sowie an oberflächenmontierten Bauteilen (SMD) ausgelegt. Sie wird in Kombination mit HIOKI Impedanzanalysatoren eingesetzt, einschließlich IM7587, IM7585, IM7583 und IM7581, und unterstützt Messungen bis 600 MHz. Axial bedrahtete Bauteile mit einem Lead-Spacing von 1 mm bis 25 mm sowie radial bedrahtete Bauteile mit einem Lead-Spacing von 2 mm bis 26 mm können gemäß der durch die Geometrie der Vorrichtung definierten Grenzen gemessen werden. Unterstützte SMDBauteilgrößen sind EIA0603 (Electronic Industries Alliance) und größer. Für einen stabilen Betrieb wird die IM9202 auf dem IM9200 Standfuß montiert, der eine sichere Auflage und eine definierte mechanische Ausrichtung zwischen Testkopf und Vorrichtung gewährleistet und die Handhabung kleiner Bauteile unterstützt. Der elektrische Anschluss an den Testkopf des Impedanzanalysators erfolgt über die 7-mm-Schnittstelle der Testvorrichtung. Für die Verbindung der 7-mm-Schnittstelle der Vorrichtung mit dem 3,5-mmAnschluss des Testkopfs ist der Adapter IM9906 erforderlich. Das IM9202 wird mit einem Gerätekoffer geliefert, der für die Aufbewahrung und den Transport der Testvorrichtung sowie des mitgelieferten Zubehörs ausgelegt ist. Der Gerätekoffer bietet zudem vorgesehene Aussparungen zur Aufnahme optionaler Zubehörteile wie des Adapters IM9906 und der Kalibrierstandards des IM9905, sodass zusammengehörige Komponenten bei Bedarf gemeinsam aufbewahrt werden können.

Die IM9201 SMD-Testvorrichtung ist für Impedanzmessungen an oberflächenmontierten Bauteilen (SMD) in Kombination mit HIOKI Impedanzanalysatoren ausgelegt, die eine zweipolige Messkonfiguration unterstützen. Sie unterstützt Messungen bis 3 GHz und ist für SMD-Bauteilgrößen von EIA0201 bis EIA1210 vorgesehen. Die Vorrichtung unterstützt Messungen bis 3 GHz und entspricht damit dem Frequenzbereich hochfrequenter Impedanzanalysatoren wie dem IM7587 und IM7585. Sie kann jedoch auch mit Impedanzanalysatoren mit geringerem maximalem Messfrequenzbereich, wie dem IM7583 oder IM7581, eingesetzt werden, wenn SMD-Bauteilgrößen unterhalb von EIA0603 vermessen werden müssen. Für einen stabilen Betrieb wird die IM9201 auf dem IM9200 Standfuß montiert, der eine sichere Auflage und eine definierte mechanische Ausrichtung zwischen dem Testkopf des Impedanzanalysators und der Testvorrichtung gewährleistet. Die Handhabung kleiner SMDBauteile wird zusätzlich durch das beim IM9200 Standfuß mitgelieferte Vergrößerungsglas erleichtert. Der elektrische Anschluss an den Testkopf des Impedanzanalysators erfolgt über die 7-mm-Schnittstelle der Testvorrichtung. Für die Verbindung der 7-mm-Schnittstelle der Testvorrichtung mit dem 3,5-mm-Anschluss des Testkopfs ist der Adapter IM9906 erforderlich. Das IM9201 wird mit einem Gerätekoffer geliefert, der für die Aufbewahrung und den Transport der Testvorrichtung sowie des mitgelieferten Zubehörs ausgelegt ist. Der Gerätekoffer bietet zudem vorgesehene Aussparungen zur Aufnahme optionaler Zubehörteile wie des Adapters IM9906 und der Kalibrierstandards des IM9905, sodass zusammengehörige Komponenten bei Bedarf gemeinsam aufbewahrt werden können.

Der IM9200 ist ein Standfuß für die Impedanz-Testvorrichtungen IM9201 und IM9202. Er bildet eine stabile mechanische Basis und stellt eine definierte Ausrichtung zwischen dem Testkopf des Impedanzanalysators und der montierten Testvorrichtung sicher.Die Handhabung kleiner Bauteile bei Aufbau und Messung wird durch das abnehmbare Vergrößerungsglas des IM9200 unterstützt. Bei Nichtverwendung kann das Vergrößerungsglas im Gerätekoffer der Testvorrichtung aufbewahrt werden

Das IM9905 Kalibrierkit stellt OPEN-, SHORT- und LOAD-Standards für die Kalibrierung von HIOKI Impedanzanalysatoren mit zweipoligem Messbetrieb an der 7-mm-Referenzebene (APC-7) bereit. Die Kalibrierstandards dienen zur Korrektur systembedingter Messabweichungen im Messpfad bis zu dieser Referenzebene. Für die Kalibrierung von Impedanzmesssystemen wird die in der Hochfrequenzmetrologie übliche 7-mm-Referenzebene (APC-7) verwendet. Wird die Kalibrierung an Messsystemen mit einem 3,5-mm-Testkopf durchgeführt, wie er bei den HIOKI Impedanzanalysatoren IM7587, IM7585, IM7583 oder IM7581 verwendet wird, so ist ein geeigneter Adapter erforderlich, um die 7-mm-Referenzebene herzustellen. Der hierfür von HIOKI vorgesehene Adapter ist der IM9906.

Der IM9906 Adapter verfügt über eine 7-mm-(APC-7)-Schnittstelle auf der einen Seite und einen 3,5-mm-Stecker auf der anderen Seite. Er dient zum Anschluss von 7-mmKalibrierstandards oder Testvorrichtungen an Messsysteme mit 3,5-mm-Testkopf, einschließlich HIOKI Impedanzanalysatoren wie IM7587, IM7585, IM7583 und IM7581. Die 7-mm-(APC-7)-Schnittstelle wird in der Hochfrequenzmetrologie typischerweise für Kalibrierstandards und Impedanz-Testvorrichtungen eingesetzt. Die 3,5-mm-Schnittstelle ist ein Präzisions-Koaxialanschluss für HF- und Impedanzmessungen und ist mechanisch kompatibel mit SMA-Anschlüssen, unterscheidet sich jedoch im Aufbau durch ein Luftdielektrikum anstelle eines festen Dielektrikums

Technische EckdatenMessfrequenz: 1 MHz bis 3 GHzTypische analoge Messzeit: 0,5 ms Grundgenauigkeit: ±0,65 % (Z, Messwert), ±0,38° (Phase) Typische Wiederholgenauigkeit: ca. ±0,07 % (z. B. 1 nH bei 3 GHz) Prüfsignalpegel: −40,0 dBm bis +1,0 dBm Typische AnwendungenCharakterisierung von HF-Bauteilen wie Chipinduktivitäten, Ferritperlen, Filtern und Resonatoren in Forschung und EntwicklungImpedanzanalyse über Frequenzsweeps zur Bauteilbewertung und Designoptimierung Resonanzanalyse piezoelektrischer Bauteile Automatisierte Gut-Schlecht-Bewertung hochfrequenter Komponenten in Labor- und produktionsnahen Umgebungen  Modelle im Vergleich Modell Messfrequenz Prüfsignalpegel IM7587 1 MHz bis 3 GHz −40,0 dBm bis +1,0 dBm IM7585 1 MHz bis 1,3 GHz −40,0 dBm bis +1,0 dBm IM7583 1 MHz bis 600 MHz −40,0 dBm bis +1,0 dBm IM7581 100 kHz bis 300 MHz −40,0 dBm bis +7,0 dBm Detaillierte ProduktübersichtImpedanzmessungen bis 3 GHz ermöglichen die Analyse von HF-Bauteilen, etwa für drahtlose Kommunikationsanwendungen. Mit einem Messfrequenzbereich von 1 MHz bis 3 GHz eignet sich der IM7587 unter anderem für die Charakterisierung von Chipinduktivitäten, Ferritperlen, Filtern, Resonatoren und Anpassnetzwerken im HF-Schaltungsdesign. Messleistung und Analysefunktionen Mit einer Grundgenauigkeit von ±0,65% der Impedanz und ±0,38° der Phase ist der IM7587 für präzise Impedanzmessungen bis 3 GHz ausgelegt. Eine typische Wiederholgenauigkeit von ca. ±0,07% ermöglicht auch bei hohen Frequenzen reproduzierbare Messergebnisse unter definierten Bedingungen. Die typische Messzeit von 0,5 ms erlaubt schnelle Frequenzdurchläufe, ohne die Messstabilität zu beeinträchtigen. Prüfsignalpegel von −40,0 dBm bis +1,0 dBm ermöglichen eine anwendungsgerechte Anregung der Prüflinge. Der IM7587 unterstützt LCR-Messungen, Frequenzsweeps sowie einen kontinuierlichen Messbetrieb und stellt Funktionen für Comparator- und BIN-Bewertungen sowie Flächen-, Peak- und Spot-Analysen zur Verfügung. Alle Messeinstellungen und Analysefunktionen werden direkt über das integrierte 8,4-Zoll-Farb-Touchdisplay vorgenommen. USB-, LANund EXT-I/O-Schnittstellen sind standardmäßig integriert, RS-232C und GP-IB stehen optional zur Verfügung. Für weiterführende Auswertungen verfügt der IM7587 über eine Ersatzschaltbildanalyse mit fünf repräsentativen Schaltungsmodellen sowie einer automatischen Modellauswahl auf Basis der Messdaten. Neben LCR-Modellen mit drei Elementen steht auch ein Modell mit vier Elementen zur Analyse piezoelektrischer Bauteile zur Verfügung. Diese Modellvielfalt ermöglicht Anwendungen von der allgemeinen Bauteilcharakterisierung bis zur Resonatorbewertung.Testkopf und Testvorrichtungen Der IM7587 verwendet einen kompakten, handtellergroßen Testkopf, der über ein spezifiziertes Verbindungskabel mit dem Hauptgerät verbunden ist. Er ist mit Kabellängen von 1 m oder 2 m verfügbar und ermöglicht damit einen ausgewogenen Kompromiss zwischen Messgenauigkeit und Installationsflexibilität. Durch die Positionierung des Testkopfs in unmittelbarer Nähe zum Prüfling wird die Signallänge minimiert und parasitäre Induktivitäten und Kapazitäten reduziert, die Hochfrequenzmessungen sonst beeinflussen würden. Dieses Design unterstützt stabile und reproduzierbare Messergebnisse bis 3 GHz und reduziert zugleich den Platzbedarf auf dem Labortisch in HF-Umgebungen. Für die Messung von SMD-Bauteilen wird der IM7587 typischerweise in Kombination mit der IM9201 SMD-Testvorrichtung verwendet. Das IM9201 ist für sechs gängige SMDGehäusegrößen von 0201 bis 1210 ausgelegt und stellt eine stabile zweipolige Kontaktierung an der Unterseite der Bauteile bereit. Die Kontaktgeometrie ist für Messungen über den gesamten Messfrequenzbereich ausgelegt. Die Positionierung erfolgt auf definierten Kontaktflächen mit Anschlag- und Schiebemechanismus, wodurch eine korrekte Ausrichtung und reproduzierbare Platzierung sichergestellt wird. Dies reduziert die Messstreuung und ermöglicht die präzise Charakterisierung von SMD-HF-Bauteilen wie Chipinduktivitäten, Ferritperlen und Filtern. Für eine stabile Montage wird die IM9201 Testvorrichtung auf dem IM9200 Standfuß befestigt. Der Standfuß sorgt für einen sicheren Stand und eine definierte mechanische Ausrichtung zwischen Testkopf und Testvorrichtung und enthält eine Lupe zur erleichterten Handhabung kleiner Bauteile. Für den elektrischen Anschluss der Testvorrichtung an den Testkopf des Impedanzanalysators ist der Adapter IM9906 erforderlich, der den 3,5-mmAnschluss des Testkopfs auf die 7-mm-Schnittstelle der Testvorrichtung adaptiert.Kalibrierung und Messintegrität Das optionale IM9905 Kalibrierkit stellt OPEN-, SHORT- und LOAD-Referenzstandards zur Korrektur systembedingter Messabweichungen bei hochfrequenten Impedanzmessungen bis 3 GHz bereit. Die Kalibrierung kompensiert parasitäre Effekte im Messpfad bis zur definierten Referenzebene, einschließlich des Testkopfs des Impedanzanalysators und der verbindenden Schnittstellen. Der Anschluss der Kalibrierstandards erfolgt über denselben IM9906 Adapter, der auch für Testvorrichtungen verwendet wird. Der IM7587 verfügt über umfassende Funktionen zur Kontaktprüfung, darunter DCRPrüfung, Hi-Z-Erkennung sowie eine Überprüfung der Messsignalform. Die Kontaktprüfung kann vor und nach der Messung durchgeführt werden und dient der rechtzeitigen Erkennung fehlerhafter Kontaktierungen sowie der Vermeidung ungültiger Messergebnisse. In Japan entwickelt und gefertigt, ist der IM7587 auf eine dauerhaft stabile Messperformance in Messund Prüfumgebungen mit hohen Anforderungen an Langzeitstabilität ausgelegt.

Technische Eckdaten  Messfrequenz: 1 MHz bis 600 MHzTypische analoge Messzeit: 0,5 msGrundgenauigkeit: ±0,65 % (Z, Messwert), ±0,38° (Phase) Typische Wiederholgenauigkeit: ca. ±0,07 % (z. B. 1 nH bei 3 GHz) Prüfsignalpegel: −40,0 dBm bis +1,0 dBm Typische AnwendungenCharakterisierung von HF-Bauteilen wie Chipinduktivitäten, Ferritperlen, Filtern und Resonatoren Frequenzabhängige Impedanzanalyse zur Bauteilbewertung und Schaltungsentwicklung Resonanz- und Peak-Analyse von HF-Bauteilen über Frequenzsweeps Comparator- und BIN-basierte Gut-Schlecht-Prüfung hochfrequenter Komponenten in Forschung, Entwicklung und produktionsnahen Umgebungen  Modelle im Vergleich Modell Messfrequenz Prüfsignalpegel IM7587 1 MHz bis 3 GHz −40,0 dBm bis +1,0 dBm IM7585 1 MHz bis 1,3 GHz −40,0 dBm bis +1,0 dBm IM7583 1 MHz bis 600 MHz −40,0 dBm bis +1,0 dBm IM7581 100 kHz bis 300 MHz −40,0 dBm bis +7,0 dBm Detaillierte ProduktübersichtDie Analyse von HF-Bauteilen in verschiedensten elektronischen Anwendungen erfordert regelmäßig Impedanzmessungen bis in den Bereich mehrerer hundert Megahertz. Mit einem Messfrequenzbereich von 1 MHz bis 600 MHz eignet sich der IM7583 für die Charakterisierung von Bauteilen wie Chipinduktivitäten, Ferritperlen, Filtern und Resonatoren im HF-Schaltungsdesign. Messleistung und Analysefunktionen Eine hohe Messgenauigkeit von ±0,65% für die Impedanz und ±0,38° für die Phase gewährleistet eine zuverlässige Impedanzbewertung über den gesamten Frequenzbereich. Eine typische Wiederholgenauigkeit von ca. ±0,07% ermöglicht reproduzierbare Messergebnisse unter definierten Messbedingungen. Schnelle Frequenzsweeps werden durch eine typische Messzeit von 0,5 ms unterstützt, während Prüfsignalpegel von −40,0 dBm bis +1,0 dBm eine kontrollierte Anregung des Prüflings erlauben. Der IM7587 unterstützt LCR-Messungen, Frequenzsweeps sowie einen kontinuierlichen Messbetrieb und stellt Funktionen für Comparator- und BIN-Bewertungen sowie Flächen-, Peak- und Spot-Analysen zur Verfügung. Alle Messeinstellungen und Analysefunktionen werden direkt über das integrierte 8,4-Zoll-Farb-Touchdisplay vorgenommen. USB-, LANund EXT-I/O-Schnittstellen sind standardmäßig integriert, RS-232C und GP-IB stehen optional zur Verfügung. Für weiterführende Auswertungen verfügt der IM7583 über eine Ersatzschaltbildanalyse mit mehreren repräsentativen Schaltungsmodellen sowie einer automatischen Modellauswahl auf Basis der Messdaten. Die verfügbaren Modelle unterstützen eine impedanzbasierte Bewertung von HF-Bauteilen und ermöglichen eine systematische Charakterisierung über Frequenzsweeps hinweg. Testkopf und Testvorrichtungen Der IM7583 verwendet einen kompakten, handtellergroßen Testkopf, der über ein spezifiziertes Verbindungskabel mit dem Hauptgerät verbunden ist. Er ist mit Kabellängen von 1 m oder 2 m verfügbar und ermöglicht damit einen ausgewogenen Kompromiss zwischen Messgenauigkeit und Installationsflexibilität. Durch die Positionierung des Testkopfs in unmittelbarer Nähe zum Prüfling wird die Signallänge minimiert und parasitäre Induktivitäten und Kapazitäten reduziert, die Hochfrequenz-Impedanzmessungen sonst beeinflussen würden. Dieses Design unterstützt stabile und reproduzierbare Messergebnisse und reduziert zugleich den Platzbedarf auf dem Labortisch. Für die Messung von Bauteilen mit unterschiedlichen Gehäuseformen wird der IM7583 typischerweise in Kombination mit der IM9202 Testvorrichtung verwendet. Die IM9202 unterstützt Impedanzmessungen bis 600 MHz und ist für oberflächenmontierte sowie bedrahtete Bauteile ausgelegt. Eine definierte Kontaktgeometrie gewährleistet eine reproduzierbare Platzierung des Prüflings sowie einen zuverlässigen elektrischen Kontakt. Dies reduziert die Messstreuung und ermöglicht eine präzise Charakterisierung von HF-Bauteilen. Für reine SMD-Messungen kann der IM7583 alternativ auch mit der IM9201 SMDTestvorrichtung verwendet werden. Für eine stabile Montage wird die jeweilige Testvorrichtung auf dem Standfuß IM9200 montiert, das für einen sicheren Stand und eine definierte mechanische Verbindung zwischen Testkopf und Testvorrichtung sorgt und eine Lupe zur erleichterten Handhabung kleiner Bauteile enthält. Für den elektrischen Anschluss der Testvorrichtung an den Testkopf des Impedanzanalysators ist der Adapter IM9906 erforderlich, der den 3,5-mm-Anschluss des Testkopfs auf die 7-mm-Schnittstelle der Testvorrichtung adaptiert. Kalibrierung und Messintegrität Das optionale IM9905 Kalibrierkit umfasst OPEN-, SHORT- und LOAD-Referenzstandards zur Reduzierung systembedingter Messabweichungen bei hochfrequenten Impedanzmessungen bis 3 GHz. Die Kalibrierung wirkt auf den Messpfad bis zur definierten Referenzebene und schließt den Testkopf des Impedanzanalysators sowie die zugehörigen Schnittstellen ein. Der Anschluss der Kalibrierstandards erfolgt über den IM9906 Adapter, der ebenfalls für Testvorrichtungen verwendet wird. Integrierte Funktionen zur Kontaktprüfung, darunter DCR-Prüfung, Hi-Z-Erkennung und die Überprüfung der Messsignalform, dienen der Beurteilung der Kontaktqualität vor und bei Bedarf nach der Messung. Dadurch wird das Risiko ungültiger Messergebnisse infolge unzureichender Kontaktierung oder instabiler Bauteilplatzierung reduziert. In Japan entwickelt und gefertigt, ist der IM7583 für einen zuverlässigen Langzeitbetrieb in Mess- und Prüfumgebungen mit hohen Anforderungen an die Messstabilität ausgelegt.

HIOKI IM3570 Impedanzanalysator für hochpräzise Messungen von Impedanz, Induktivität und Kapazität im Bereich 4 Hz bis 5 MHz – ideal für Labor, Entwicklung und Produktion. Jetzt im HIOKI Shop bestellen.

Optionale GPIB-Schnittstellenkarte zur Installation in den HIOKI Impedanzmessgeräten IM3523, IM3533, IM3533-01, IM3590, IM7580A, IM7581, IM7583, IM7585, IM7587.

Optionale HIOKI RS232c-Schnittstellenkarte zum Einbau in die Impedanz-Messgeräte HIOKI IM3523, IM3533, IM3533-01, IM3590, IM7580A, IM7581, IM7583, IM7585, IM7587.

Das GPIB-Verbindungskabel ist ein 2 Meter langes Kabel, das für alle Hioki-Produkte mit GPIB-Schnittstelle entwickelt wurde. Dieses Kabel sorgt für eine zuverlässige Verbindung und Datenübertragung bei Ihren Prüf- und Messgeräten. Technische Details: Kabeltyp: GPIB-Verbindungskabel Länge: 2 Meter Kompatible Geräte: Alle Hioki-Produkte mit GPIB-Schnittstelle

Das 9637 ist ein RS-232c-Kreuzkabel für die Zwei-Wege-Kommunikation zwischen einem PC oder einem anderen Steuergerät und einem Hioki-Produkt, das mit einer RS232c-Schnittstelle als Merkmal oder Option ausgestattet ist. Technische Details: Steckverbinder: 9polige Buchse (beide Enden) Kabel-Typ: Kreuz • Länge: 1,8 m
