HIOKI IM3570 - Impedanz-Analysator, 4 Hz bis 5 MHz

Technische Eckdaten

• Frequenzbereich: 4 Hz bis 5 MHz
• Geschwindigkeit: 0,5 ms (im Fast Mode bei 100 kHz)
• Grundgenauigkeit: Z: ±0,08 %, θ: ±0,05°
• Prüfsignalpegel: 5 mV bis 5 V, 10 µA bis 100 mA
• Garantierter Genauigkeitsbereich: 1 mΩ bis 200 MΩ

Typische Anwendungen

• Schnelle Prüfung von Kondensatoren, Induktivitäten, Widerständen und Wickelbauteilen in Entwicklung und Produktion
• Präzise Messung niederohmiger Bauteile, beispielsweise Polymer-Kondensatoren, mit hoher Wiederholgenauigkeit
• Frequenz- und Pegel-Sweeps zur Analyse von Filtern, Resonanzschaltungen und piezoelektrischen Bauteilen
• Wareneingangsprüfung und automatisierte Gut/Schlecht-Bewertung passiver Komponenten in der Fertigung

Detaillierte Produktübersicht

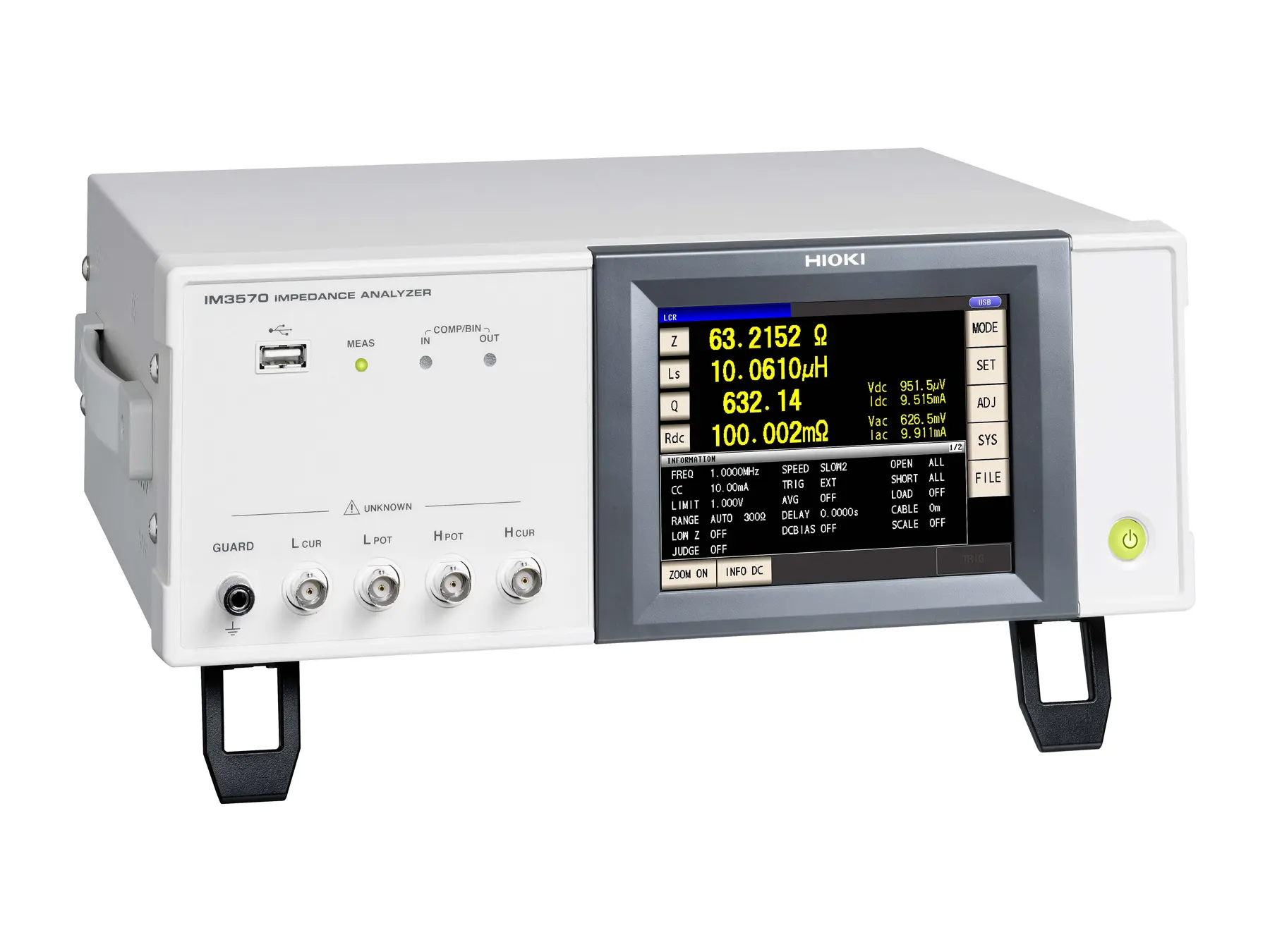

Der IM3570 von HIOKI kombiniert die hohe Messgeschwindigkeit eines LCR-Messgeräts mit den erweiterten Analysefunktionen eines Impedanz-Analysators und deckt einen Frequenzbereich von 4 Hz bis 5 MHz ab. Damit eignet er sich gleichermaßen für die schnelle Prüfung passiver Bauelemente in der Produktion wie für präzise Analysen in der Entwicklung. Bei 100 kHz erreicht das Gerät Messzeiten von nur 0,5 ms, bei 1 kHz sind es 1,5 ms. Mit einer Grundgenauigkeit von ±0,08 % für den Betrag der Impedanz (Z) und ±0,05° für die Phase (θ) liefert der IM3570 zuverlässige und reproduzierbare Ergebnisse über einen großen Messbereich von 1 mΩ bis 200 MΩ.

Vielseitig und einfach zu bedienen

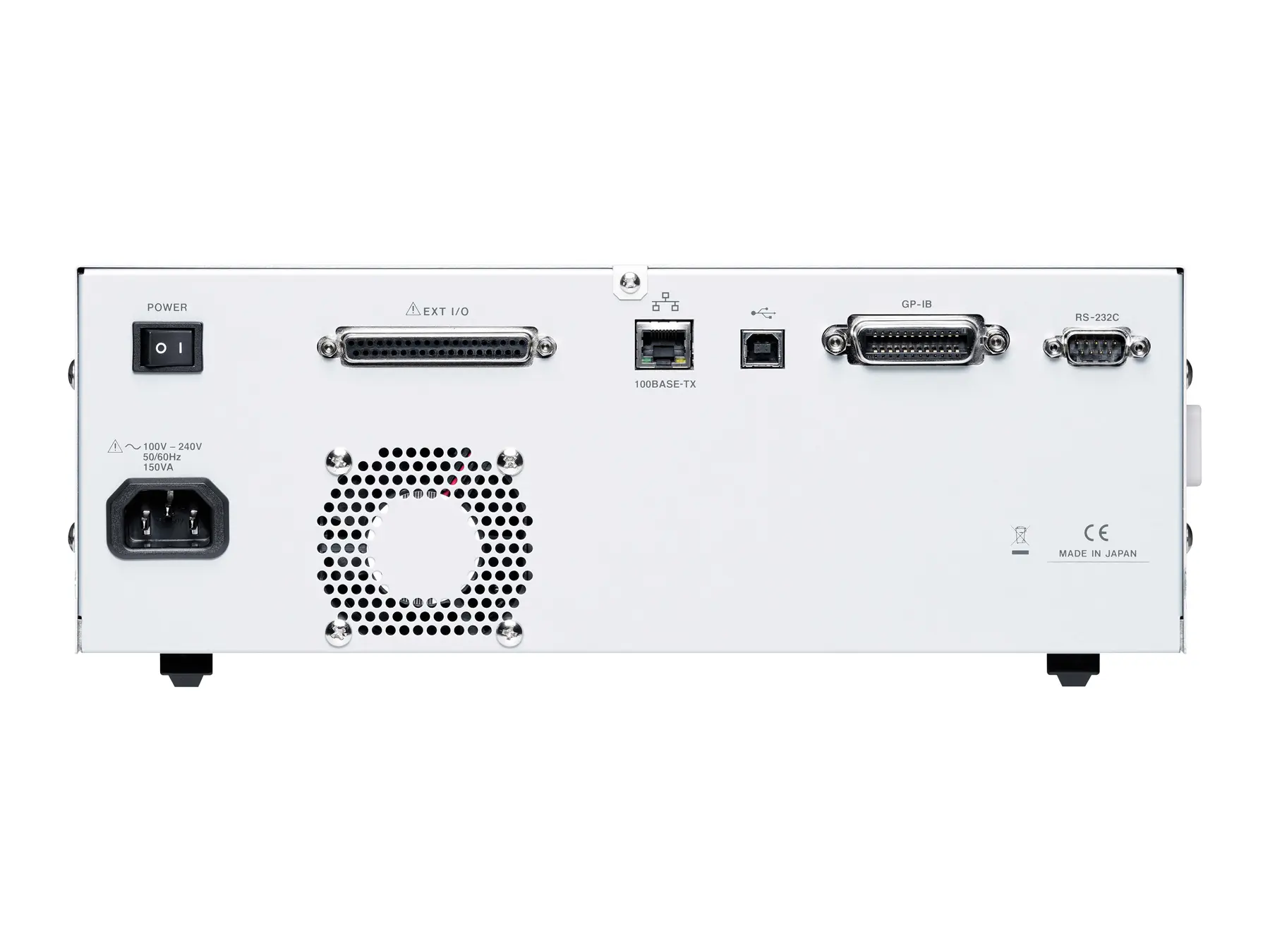

Der IM3570 bietet mehrere Messmodi, darunter einen LCR-Modus zur gleichzeitigen Messung des Gleichstromwiderstands sowie Sweep- und Dauermessfunktionen. Vergleichs- und BIN-Bewertung erleichtern automatisierte Gut/Schlecht-Prüfungen, während Frequenz- und Pegel-Sweeps zur Analyse von Filtern, Resonanzschaltungen oder piezoelektrischen Bauelementen genutzt werden können. Das 5,7″ große Farb-Touchdisplay ermöglicht eine intuitive Bedienung und einfache Anpassung der Messbedingungen. Über USB, LAN, RS232C, GP-IB und Handler I/O lässt sich das Gerät problemlos in bestehende Prüfsysteme integrieren.

Optionale Ersatzschaltbildanalyse

Für erweiterte Mess- und Analyseaufgaben ist die optionale IM9000-Firmware erhältlich. Sie erweitert den IM3570 um die Möglichkeit, Messdaten automatisch mit Ersatzschaltbildern zu modellieren und so frequenzabhängige Eigenschaften noch präziser zu bewerten. Die IM9000 enthält fünf vordefinierte Ersatzschaltmodelle und wählt auf Wunsch selbstständig das am besten passende Modell aus. Neben klassischen RLC-Schaltungen unterstützt sie auch ein Vier-Element-Modell, das speziell für die Analyse piezoelektrischer Bauteile entwickelt wurde.

Prüfvorrichtungen für jede Anwendung

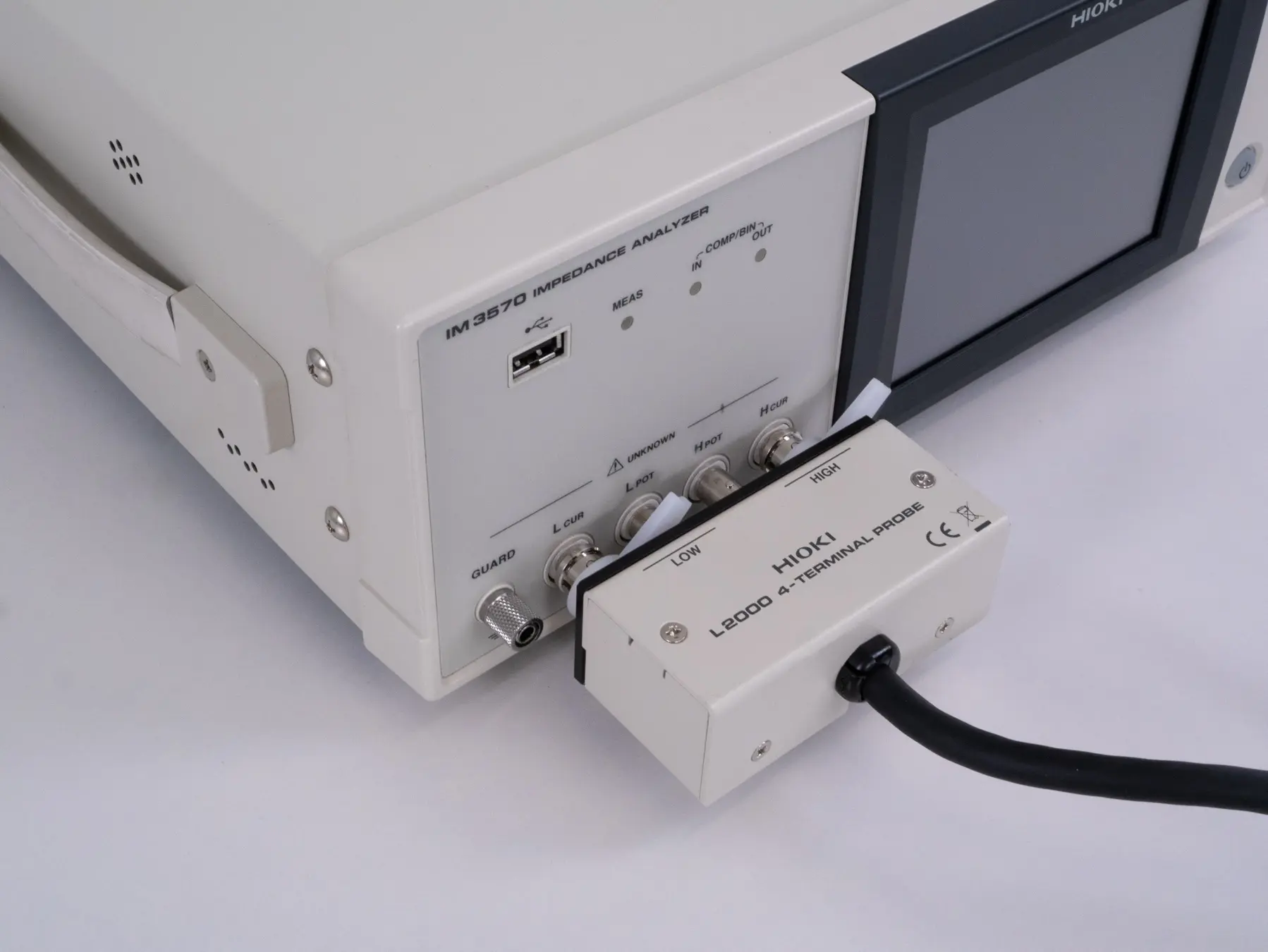

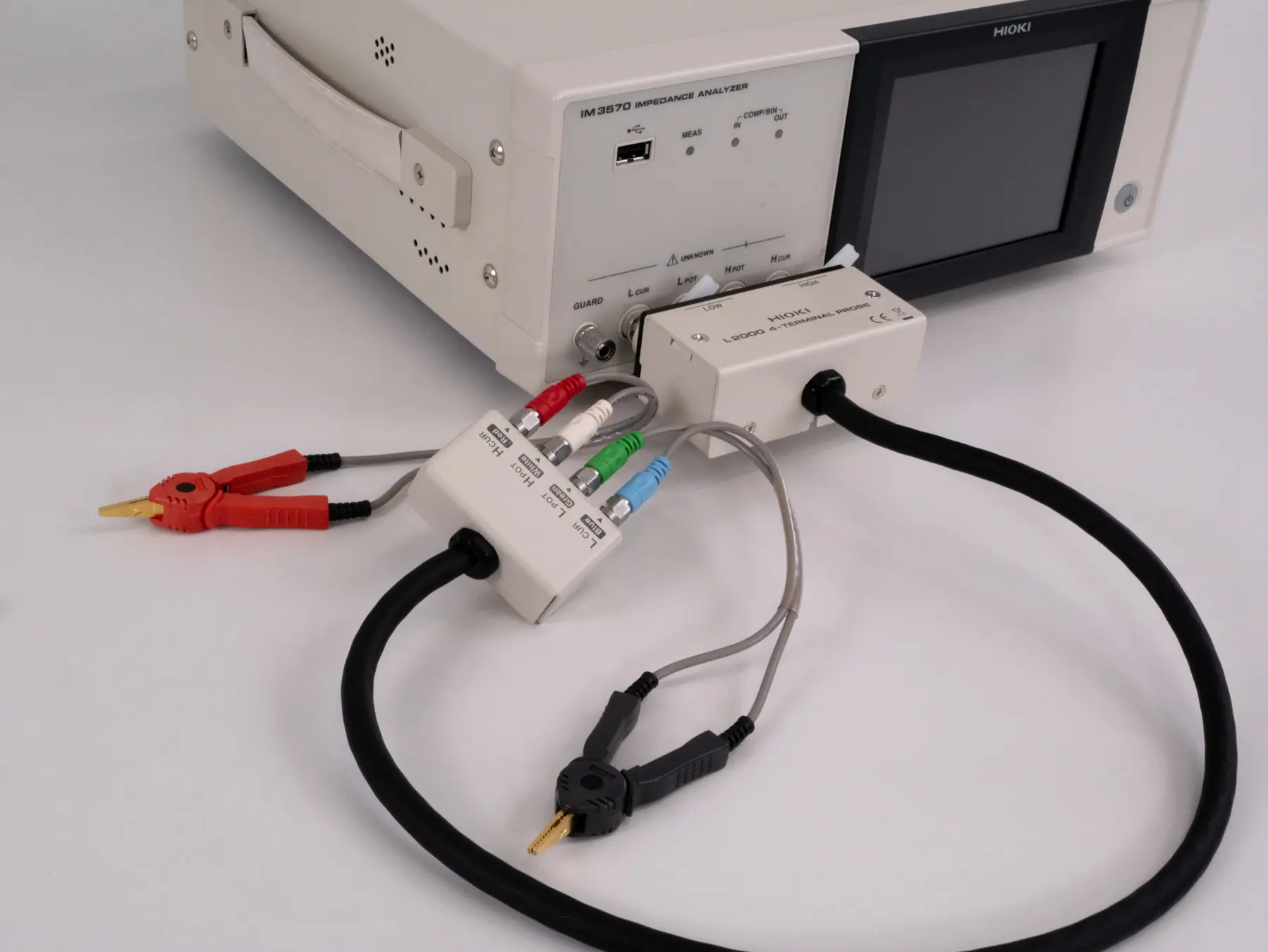

Eine große Auswahl an Testadaptern ermöglicht stabile und reproduzierbare Messverbindungen für unterschiedlichste Prüflinge. Dazu zählen Kelvin-Klemmen für Standardkomponenten, Vorrichtungen zum direkten Anschluss von bedrahteten Bauteilen sowie Testspitzen für SMD-Bauteile. Diese Vielfalt an Zubehör macht den IM3570 zu einem vielseitigen Messinstrument im Entwicklungslabor wie auch in automatisierten Fertigungslinien. Entwickelt und gefertigt in Japan, steht der IM3570 für die hohe Zuverlässigkeit und Langzeitstabilität, für die HIOKI seit Jahrzehnten bekannt ist. Seine Kombination aus Präzision, Bedienkomfort und robuster Bauweise macht ihn zu einer langfristig verlässlichen Lösung für Forschung, Entwicklung und Produktion.
