IM3570-9000 - Impedanz-Analysator, 4 Hz bis 5 MHz, mit Ersatzschaltbildanalyse

Impedanz-Analysator und LCR-Messgerät mit Ersatzschaltbildanalyse, 4 Hz bis 5 MHz, Grundgenauigkeit Z: ±0,08 %, θ: ±0,05°, garantierte Genauigkeit ab 1 mΩ, Vergleichs- und BIN-Funktion, Schnittstellen: USB, LAN, RS-232C, GP-IB, Handler I/O

9.628,00 €*

Inhalt: 1 Each

*Preise exkl. MwSt. zzgl. Versandkosten

Ab Lager in Deutschland

Lagerbestand: 1

Produktnummer: IM3570-9000

EAN: 4536036010158

Länge: 307 mm

Breite: 330 mm

Höhe: 119 mm

Gewicht: 5.8 kg

Produktinformationen IM3570-9000 - Impedanz-Analysator, 4 Hz bis 5 MHz, mit Ersatzschaltbildanalyse

Technische Eckdaten

Frequenzbereich: 4 Hz bis 5 MHz
Ersatzschaltbildanalyse: 5 Schaltmodelle
Grundgenauigkeit: Z: ±0,08 %, θ: ±0,05°
Garantierter Genauigkeitsbereich: 1 mΩ bis 200 MΩ
Prüfsignalpegel: 5 mV bis 5 V, 10 µA bis 100 mA

Typische Anwendungen

Detaillierte Impedanz- und Frequenzganganalyse von Kondensatoren, Induktivitäten und Widerständen in Forschung und Entwicklung
Charakterisierung piezoelektrischer Bauelemente und Resonanzschaltungen mithilfe von Ersatzschaltmodellen
Bewertung elektrochemischer und dielektrischer Eigenschaften anhand von Nyquistund Admittanzdiagrammen
Untersuchung des Materialverhaltens und komplexer Impedanzen unter variierenden Prüfsignalbedingungen

Detaillierte Produktübersicht

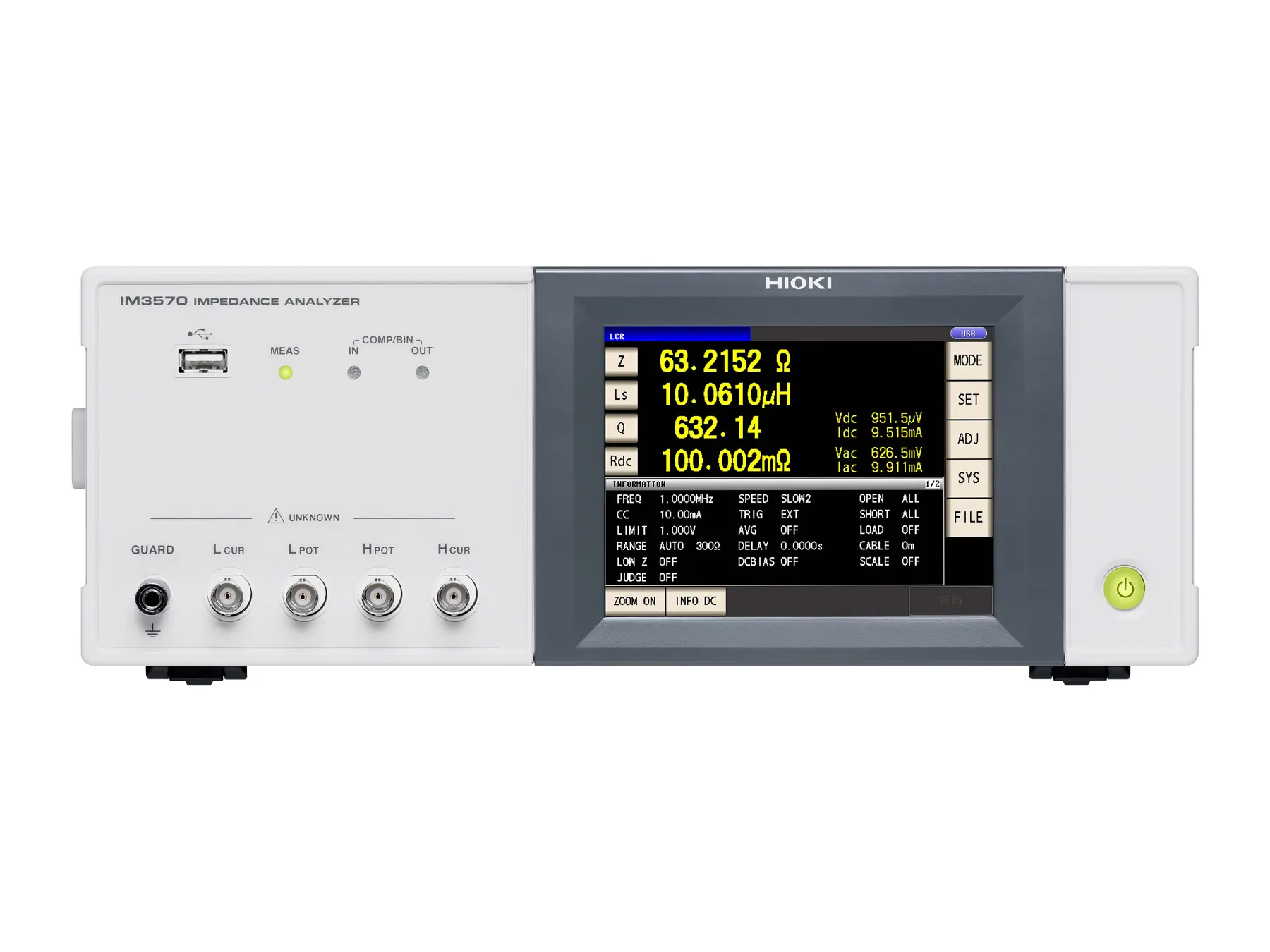

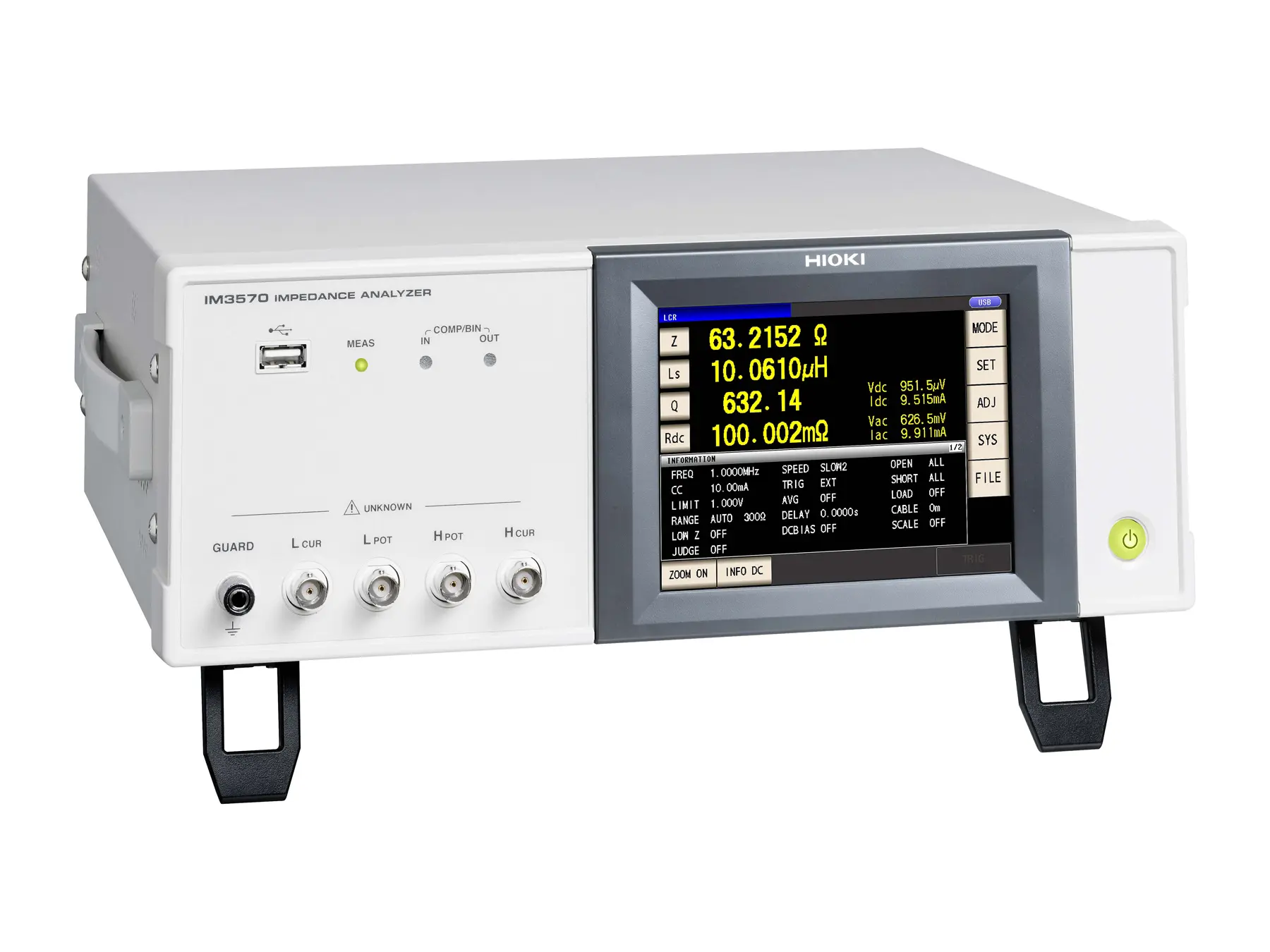

Der HIOKI IM3570-9000 vereint die Präzision eines LCR-Messgeräts mit den erweiterten Analysefunktionen eines Impedanz-Analysators. Eine integrierte Ersatzschaltbildanalyse und ein Frequenzbereich von 4 Hz bis 5 MHz ermöglichen die detaillierte Bewertung von Bauelementen und Materialien mit frequenzabhängiger Impedanz. Mit Messzeiten von bis zu 0,5 ms bei 100 kHz, einer Grundgenauigkeit von ±0,08 % für den Betrag der Impedanz, ±0,05° für die Phase und garantierter Genauigkeit von 1 mΩ bis 200 MΩ bietet der IM3570- 9000 präzise und verlässliche Messergebnisse über einen weiten Impedanzbereich.

Vielseitig und einfach zu bedienen

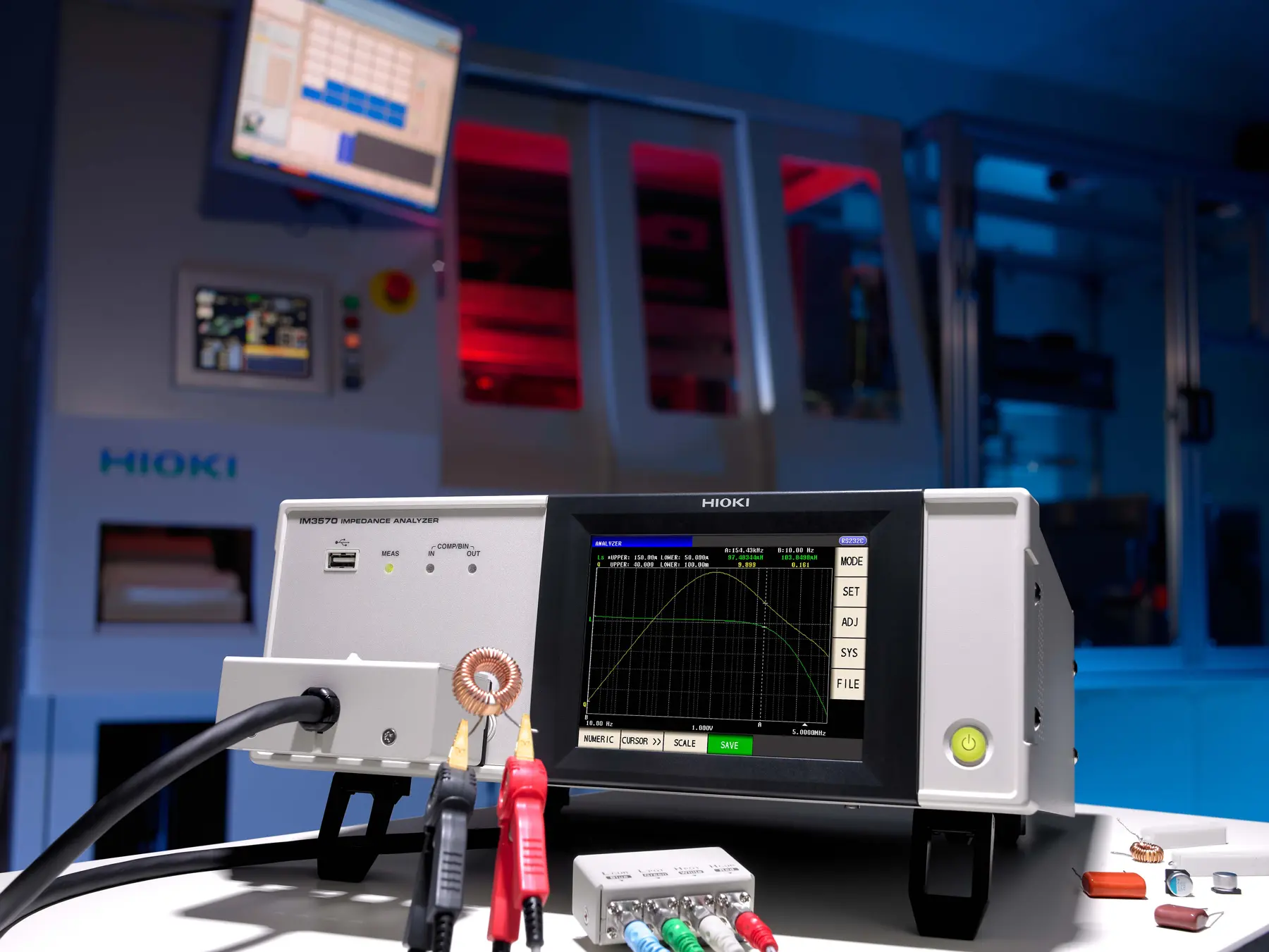

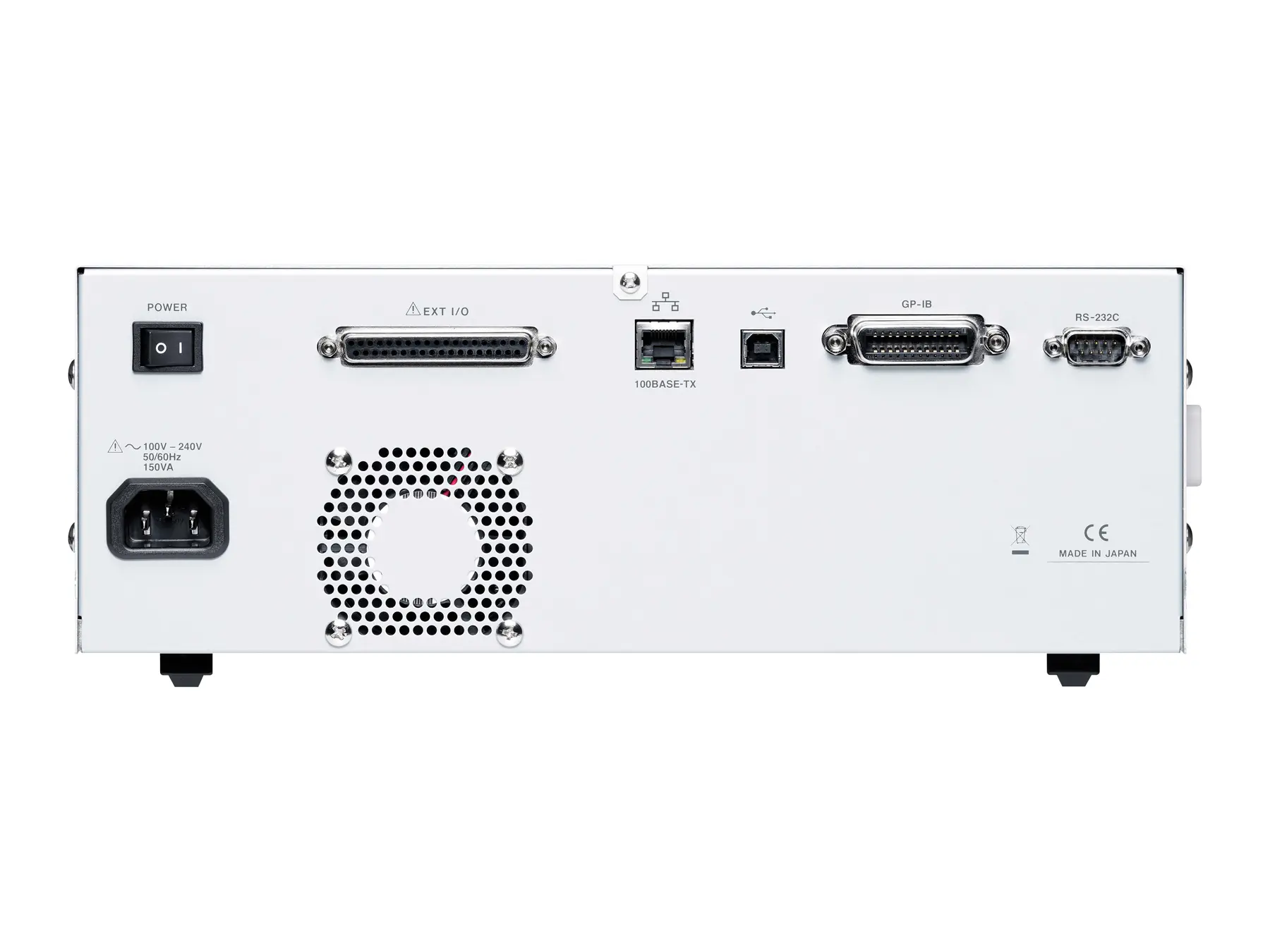

Der IM3570-9000 bietet mehrere Messmodi, darunter einen LCR-Modus zur gleichzeitigen Messung des Gleichstromwiderstands sowie Sweep- und Dauermessfunktionen. Vergleichsund BIN-Bewertung erleichtern automatisierte Gut/Schlecht-Prüfungen, während Frequenzund Pegel-Sweeps zur Analyse von Filtern, Resonanzschaltungen oder piezoelektrischen Bauelementen genutzt werden können. Das 5,7″ große Farb-Touchdisplay ermöglicht eine intuitive Bedienung und einfache Anpassung der Messbedingungen. Über USB, LAN, RS232C, GP-IB und Handler I/O lässt sich das Gerät problemlos in bestehende Prüfsysteme integrieren.

Integrierte Ersatzschaltbildanalyse

Der IM3570-9000 verfügt über eine integrierte Ersatzschaltbildanalyse zur detaillierten Bewertung komplexer Impedanzeigenschaften. Die Firmware umfasst fünf repräsentative Schaltmodelle und kann auf Basis der Messdaten automatisch das am besten geeignete Modell auswählen. Neben den grundlegenden RLC-Dreielementmodellen wird auch ein VierElement-Modell unterstützt, das speziell für die Analyse piezoelektrischer Bauelemente optimiert ist. Das Gerät kann Ortskurven (Nyquist-Diagramme) und Admittanzdiagramme direkt darstellen und liefert damit wertvolle Einblicke in frequenzabhängiges Verhalten und Materialeigenschaften.

Prüfvorrichtungen für jede Anwendung

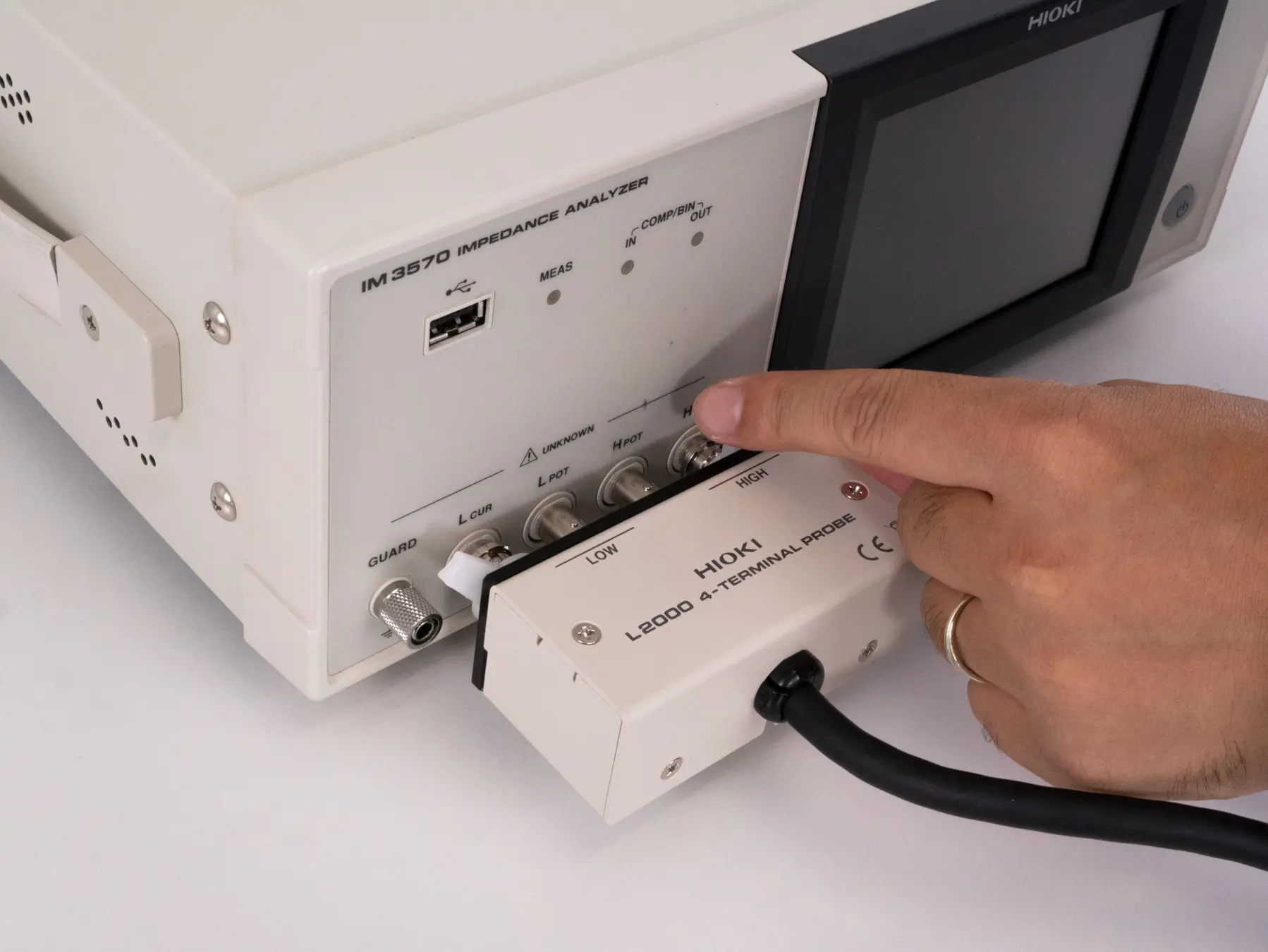

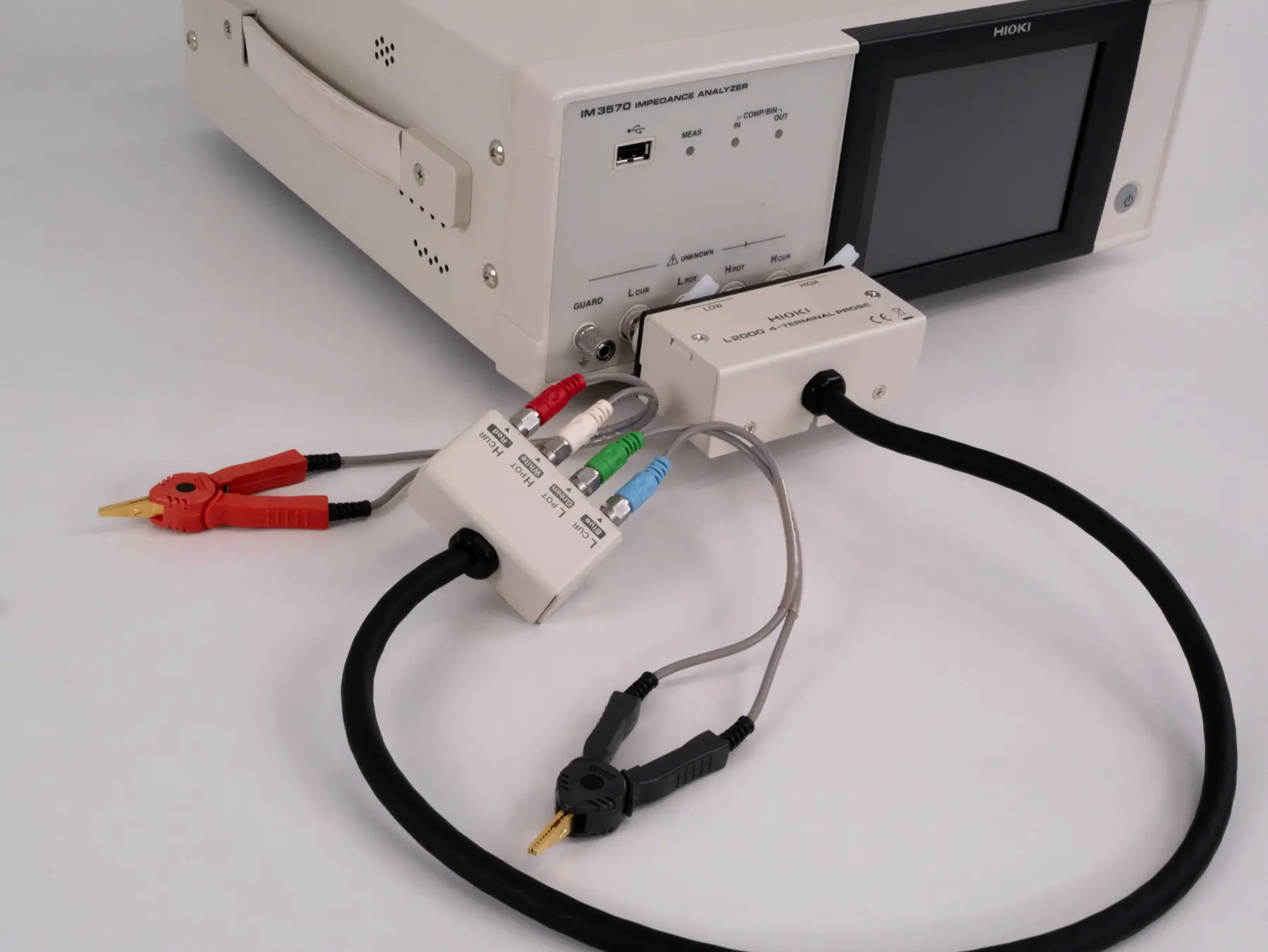

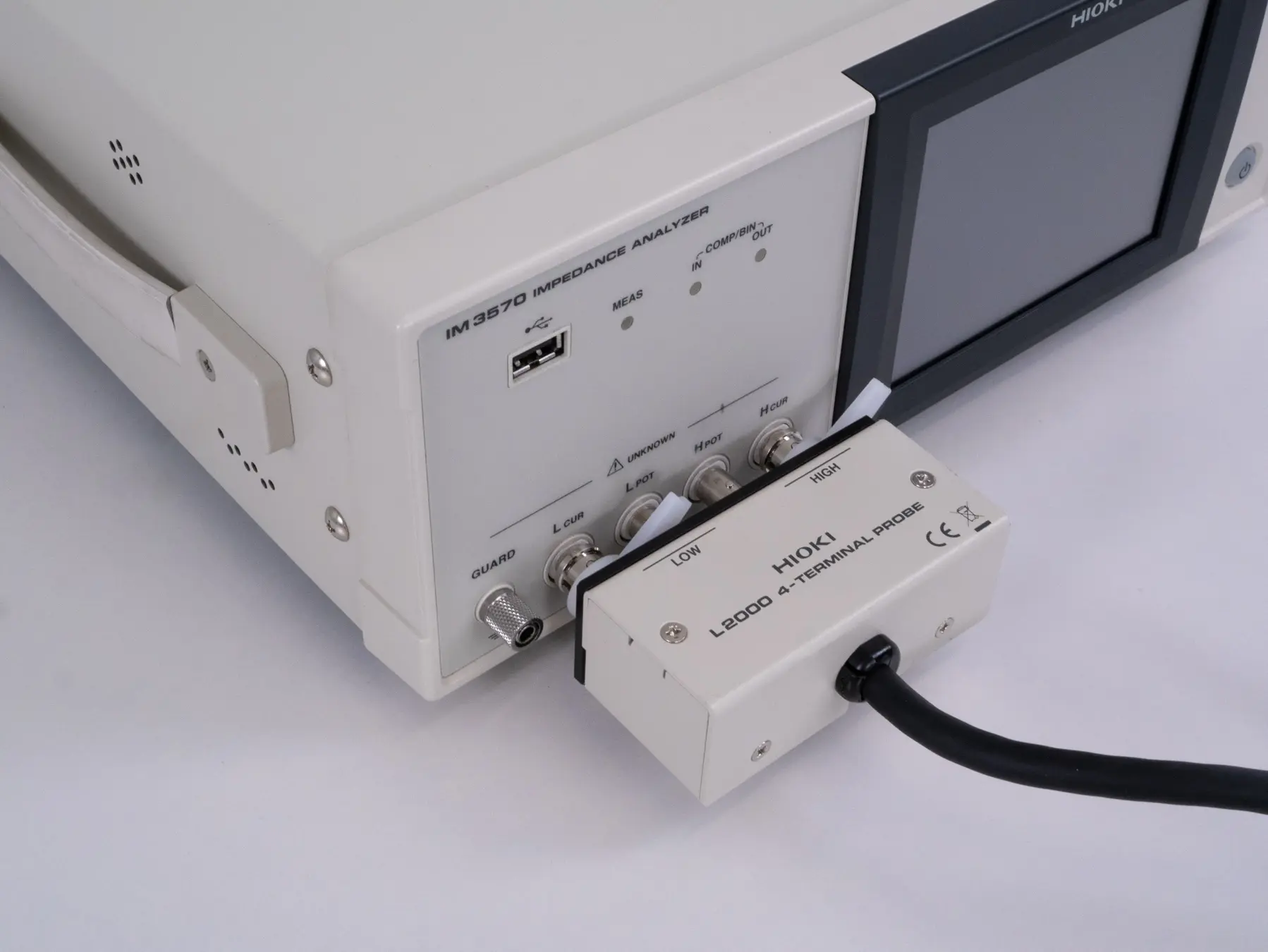

Eine große Auswahl an Testadaptern ermöglicht stabile und reproduzierbare Messverbindungen für unterschiedlichste Prüflinge. Dazu zählen Kelvin-Klemmen für Standardkomponenten, Vorrichtungen zum direkten Anschluss von bedrahteten Bauteilen sowie Testspitzen für SMD-Bauteile. Diese Vielfalt an Zubehör macht den IM3570-9000 zu einem vielseitigen Messinstrument im Entwicklungslabor wie auch in automatisierten Fertigungslinien.

Entwickelt und gefertigt in Japan, steht der IM3570-9000 für die hohe Zuverlässigkeit und Langzeitstabilität, für die HIOKI seit Jahrzehnten bekannt ist. Seine Kombination aus Präzision, Bedienkomfort und robuster Bauweise macht ihn zu einer langfristig verlässlichen Lösung für Forschung, Entwicklung und Produktion.

IM3570 Impedanz-Analysator
IM9000 Equivalent Circuit Analysis firmware
Netzkabel
Bedienungsanleitung
