HIOKI CT6833-01 - Schmale, hochgenaue AC/DC-Stromzange, 200 A / 50 kHz, Anschlusskabel 10 m

Ultraschmale AC/DC-Stromzange, Zero-Flux-Technologie mit Fluxgate, 200 A Nennstrom, Frequenzbandbreite DC bis 50 kHz, hohe Genauigkeit ±0,07% v. Mw., Temperaturbereich von -40 °C bis +85 °C, maximaler Leiterdurchmesser 20 mm, Kabellänge 10 m

2.608,00 €

Inhalt: 1 Each

Versandkosten : 9,90 € (Standard)

Versandfertig in 21 Tagen

Schnelle Lieferung in Europa
EU-Geschäftsrechnungen

2.608,00 €

HIOKI CT6833-01 - Schmale, hochgenaue AC/DC-Stromzange, 200 A / 50 kHz, Anschlusskabel 10 m

Produktnummer: CT6833-01

GTIN/EAN: 4536036015528

Produktinformationen HIOKI CT6833-01 - Schmale, hochgenaue AC/DC-Stromzange, 200 A / 50 kHz, Anschlusskabel 10 m

Technische Eckdaten

AC/DC-Ströme bis 200 A
Frequenzbandbreite: DC bis 50 kHz
Grundgenauigkeit 0,07% vom Messwert
Temperaturbereich von -40 °C bis +85 °C
Ausgangssignal: 4 mV/A

Besondere Vorteile

Stromzange mit nahezu der Genauigkeit eines Durchsteckwandlers

Typische Anwendungen

Hochpräzise Strommessung in engen Bereichen
WLTP-Tests (Worldwide Harmonized Light Vehicles Test Procedure)

Detaillierte Produktübersicht

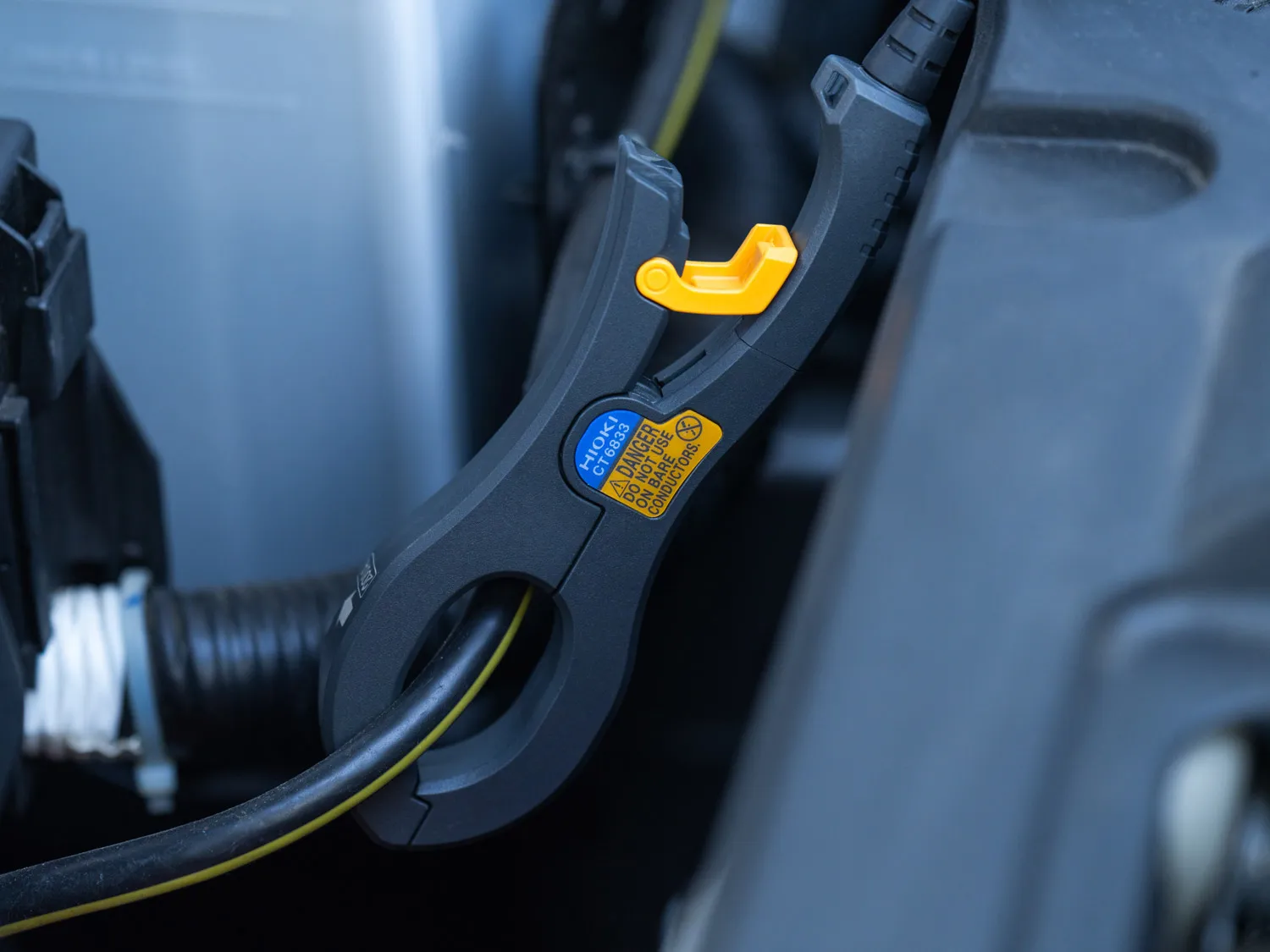

Die CT6833-01 AC/DC-Stromzange bietet eine beispiellose Messgenauigkeit mit einer Grundgenauigkeit von ±0,07 % vom Messwert – ein Niveau, das üblicherweise nur bei Durchsteckwandlern zu finden ist. Die Kombination aus Zero-Flux-Technologie und Fluxgate-Sensor ermöglicht außergewöhnlich präzise und stabile AC/DC-Strommessungen bis 200 A. Ihr schmales Design führte zur Bezeichnung 'Dolphin Clamp' und wurde für den Einsatz in engen Bereichen mit dichter Verkabelung optimiert, beispielsweise im Fahrzeuginnenraum. Dadurch lässt sie sich auch an schwer zugänglichen Stellen wie bei der Strommessung an Zusatzbatterien einfach installieren. Die Zange ist für Leiter mit einem maximalen Durchmesser von 20 mm ausgelegt und eignet sich dadurch für eine Vielzahl von Anwendungen.

Bei vielen Stromsensoren kann die Position des Leiters innerhalb der Zange die Messgenauigkeit beeinflussen. Die CT6833-01 hingegen liefert hochreproduzierbare Messergebnisse, unabhängig davon, wo sich der Leiter innerhalb des Sensors befindet. Dank HIOKIs ausgeklügelter Konstruktion bleiben die Messwerte stabil und zuverlässig.

Eine der größten Herausforderungen bei Langzeitstrommessungen ist der temperaturbedingte Signaldrift. Während HIOKI-Fluxgate-Sensoren bereits für ihren sehr geringen Drift bekannt sind, setzt die CT6833-01 neue Maßstäbe – der Drift wird auf ein kaum noch messbares Niveau reduziert. Selbst unter extremen Bedingungen, etwa unter der Motorhaube eines Fahrzeugs, wo die Temperaturen während Tests stark ansteigen können, hält die CT6833-01 eine stabile Genauigkeit innerhalb von 0,01 %, was eine hochpräzise Datenerfassung für Umwelttests und Prüfungen gewährleistet.

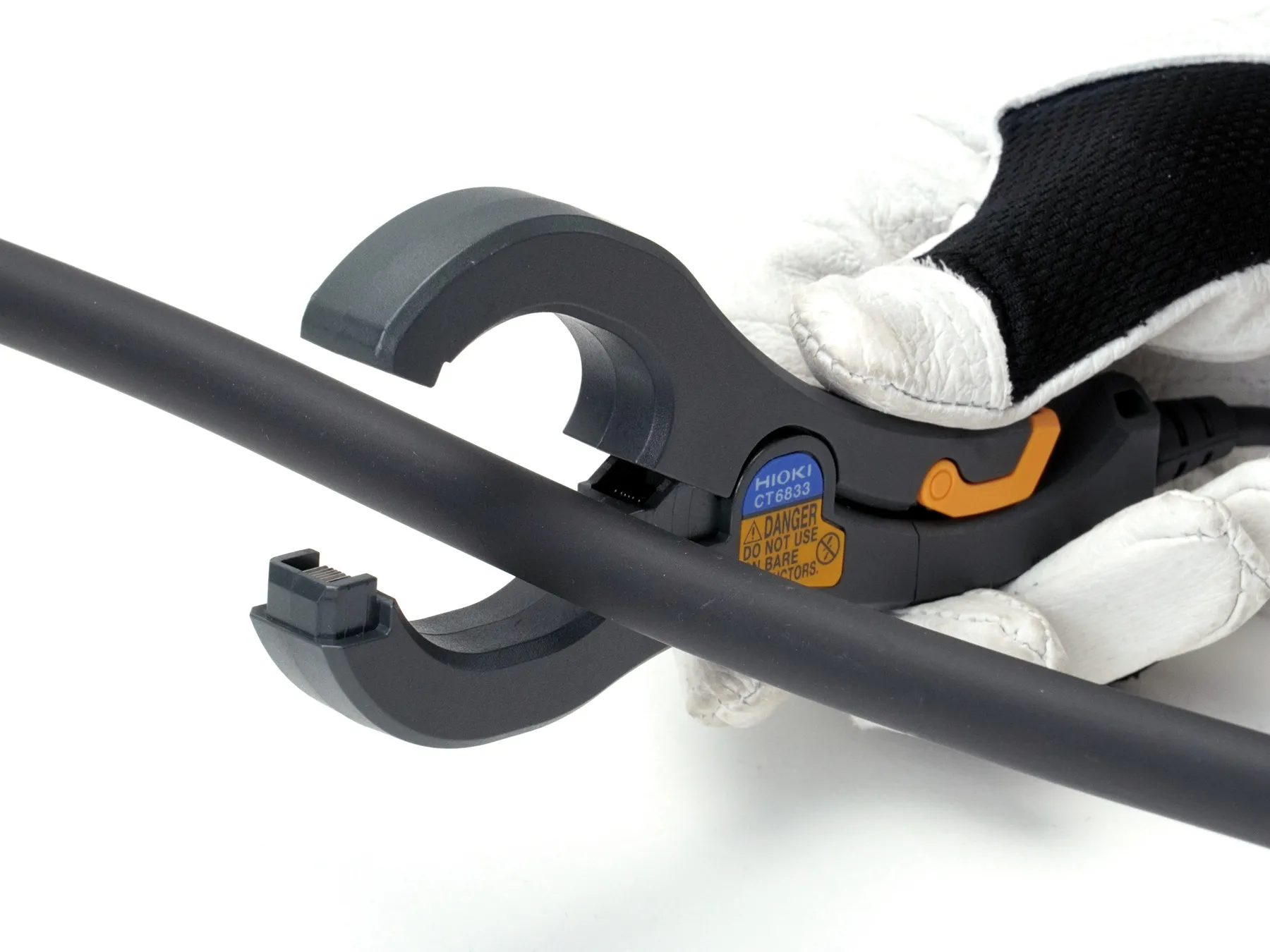

Für den zuverlässigen Einsatz in engen Testumgebungen verfügt die CT6833-01 über einen innovativen Verriegelungsmechanismus, der ein versehentliches Öffnen der Zange während der Messung verhindert. In beengten Bereichen werden Sensoren oft gegen Bauteile gedrückt oder zwischen Kabeln eingeklemmt, wodurch ungewollter Druck auf die Stromzange entstehen kann. Dank der sicheren Verriegelung bleibt die CT6833-01 fest geschlossen und gewährleistet eine unterbrechungsfreie und zuverlässige Messung, selbst unter schwierigen Bedingungen.

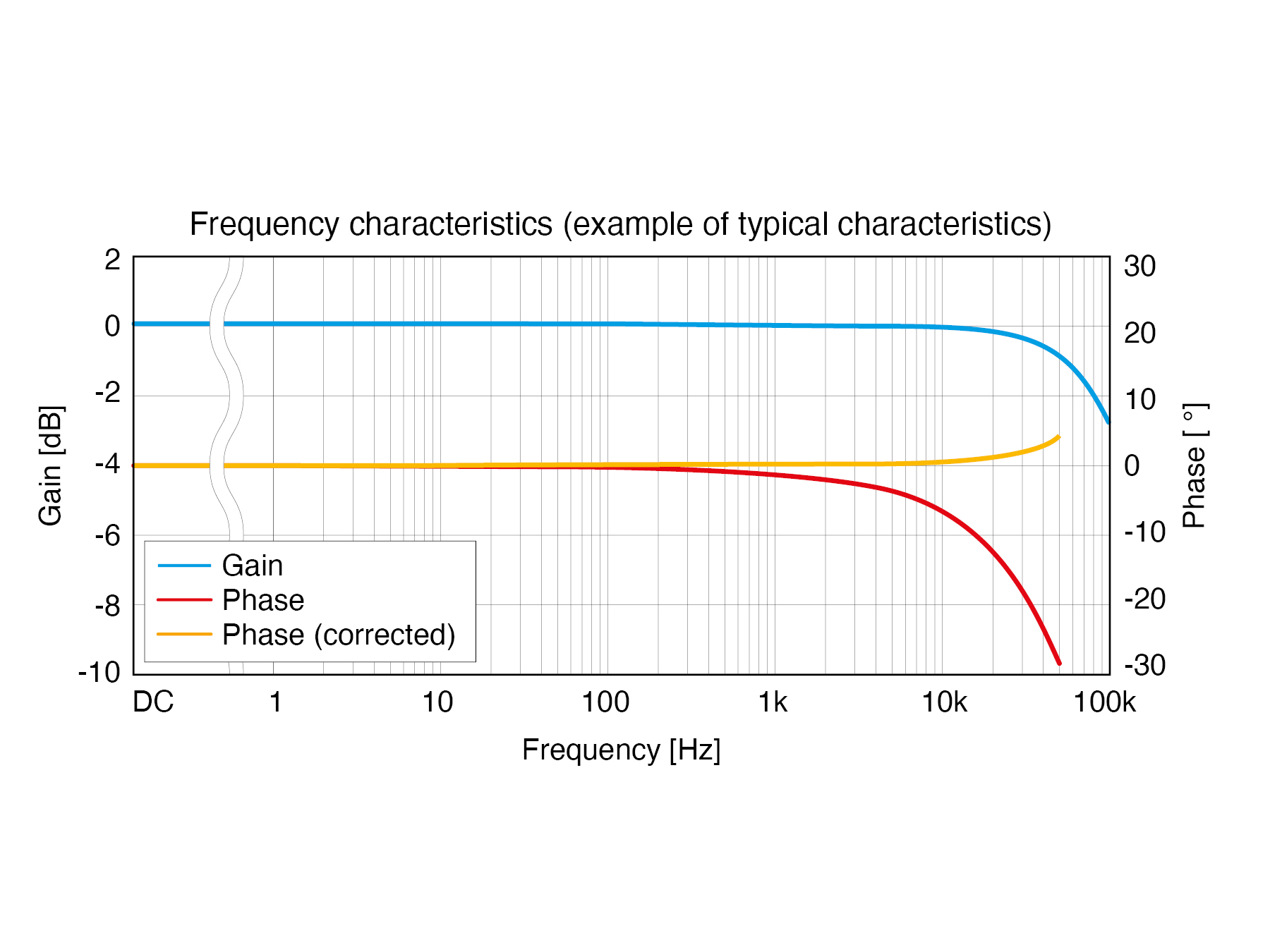

Mit einer Bandbreite von 50 kHz kann die CT6833-01 dynamische Stromverläufe präzise erfassen. In Kombination mit ihrer außergewöhnlichen Genauigkeit erfüllt sie selbst strenge Prüfstandards wie WLTP und ermöglicht äußerst zuverlässige Messungen in der Automobilindustrie und anderen Anwendungen, die höchste Messgenauigkeit erfordern.

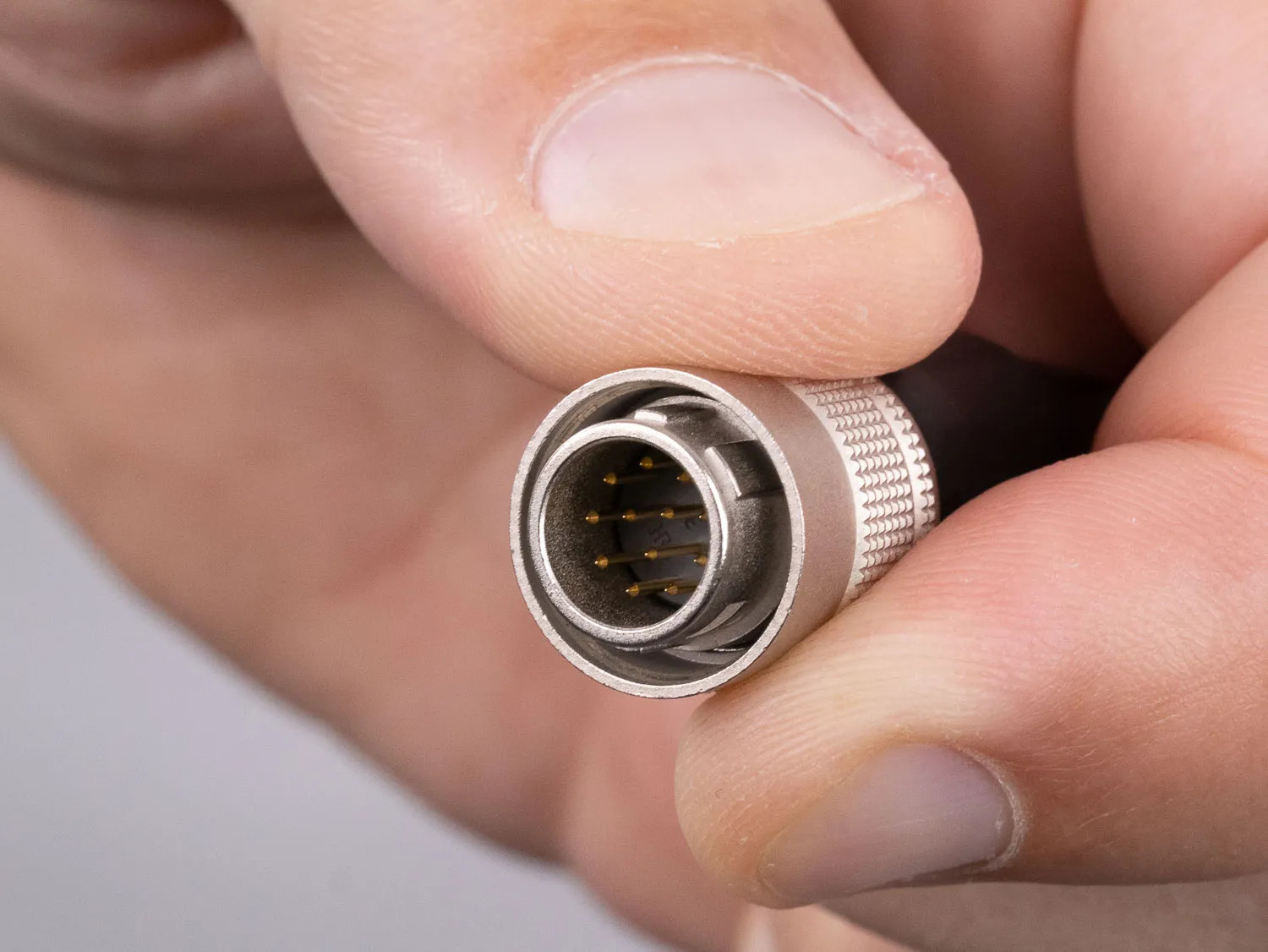

Die CT6833-01 arbeitet direkt mit HIOKI-Leistungsanalysatoren und -Speicherrekordern, die den Sensor über den ME15W-Anschluss mit Strom versorgen. In Kombination mit einem HIOKI-Sensor-Netzteil (CT9555, CT9556 oder CT9557) kann sie auch mit Oszilloskopen oder anderen DAQ-Systemen verwendet werden, wobei sie ein Ausgangssignal von 4 mV/A liefert.

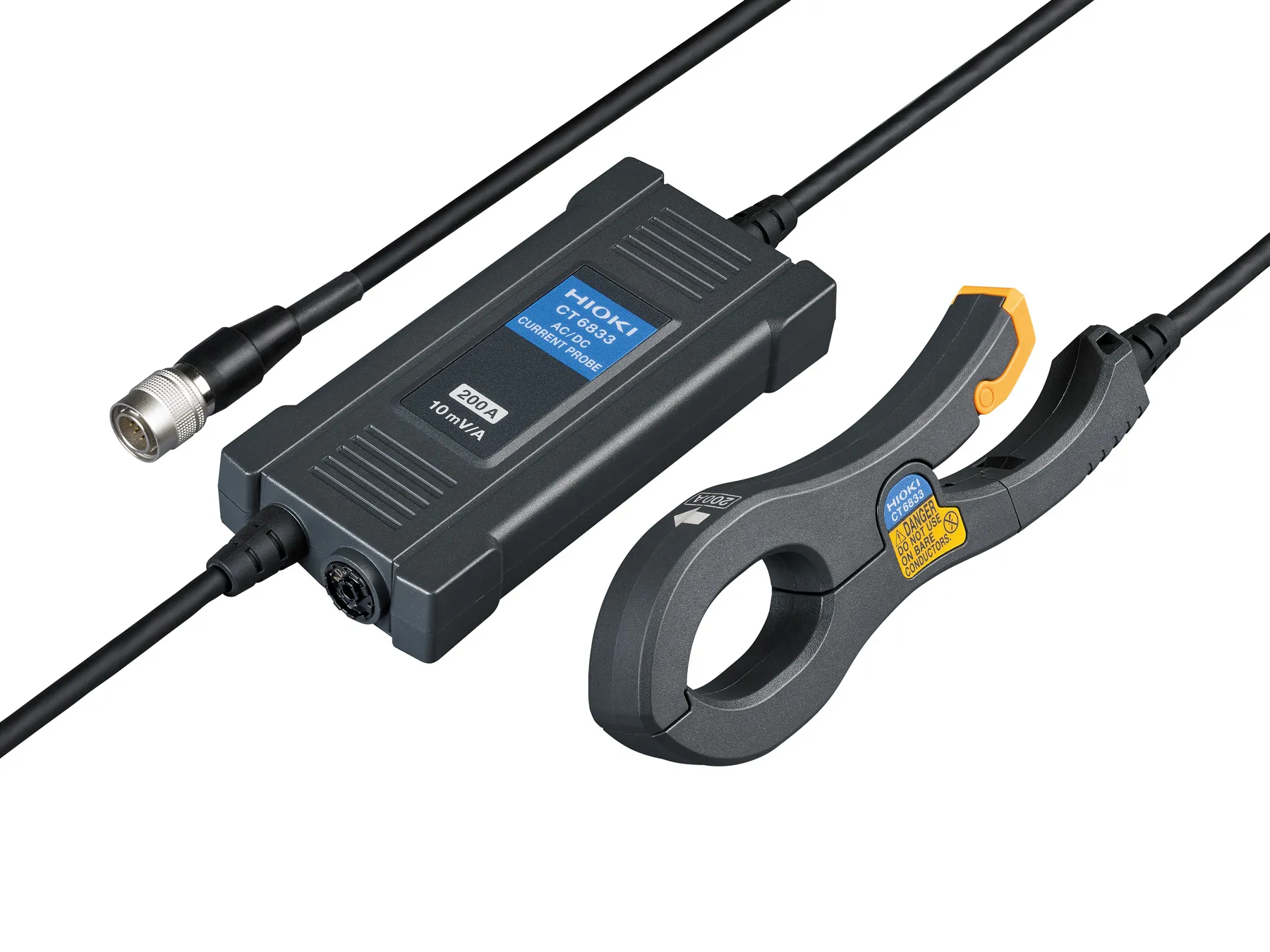

Die CT6833-01 verfügt über zwei Kabelabschnitte mit einer Gesamtlänge von 10 m – die ersten 4 m vom Sensor zur Steuerbox und 6 m von der Steuerbox zum Anschlussstecker. Dadurch lässt sie sich flexibel in unterschiedliche Testaufbauten integrieren.

CT6833-01 AC/DC Stromzange
Bedienungsanleitung
Gerätekoffer
Farbige Etiketten (zur Kanalkennzeichnung)
Sicherheitshinweise

Länge	149 mm
Breite	17 mm
Höhe	46 mm
Gewicht	1,97 kg
