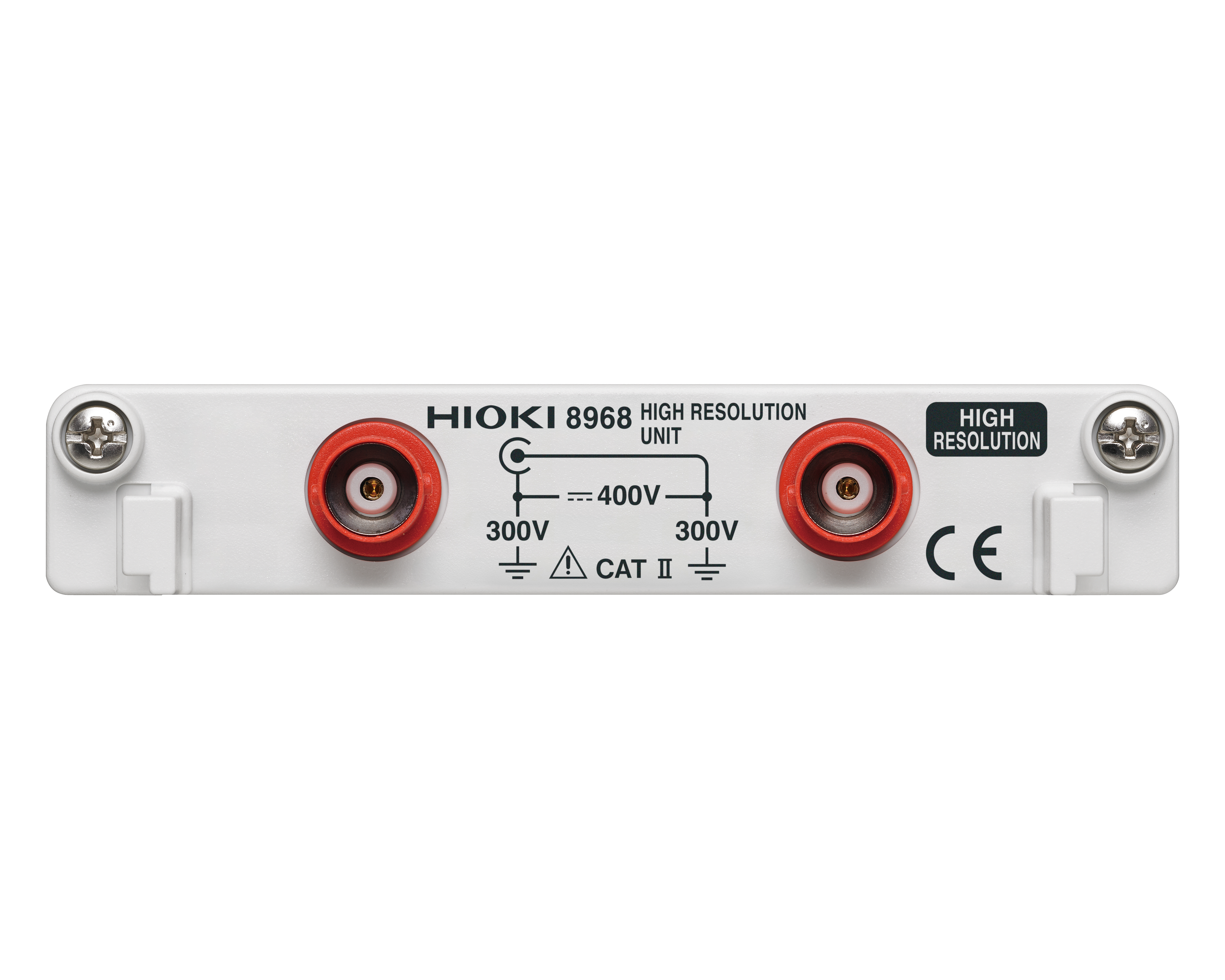

8968 - High Resolution Unit
.jpg "8968 - High Resolution Unit")
Inhalt:
1 Each
Produktnummer:
8968
GTIN/EAN:
4536036015917
Länge:
207.5 mm
Breite:
106 mm
Höhe:
19.8 mm
Gewicht:
0.495 kg
Beschreibung
Produktinformationen 8968 - High Resolution Unit
Typische Anwendungen
- Hochgenaue Spannungsmessungen
- Analyse niederpegeliger Signale
- Bewertung der Stabilität von Versorgungsspannungen
- Ripple- und Rauschmessungen
- Detaillierte Wellenformanalysen in Entwicklungsumgebungen
Technische Spezifikationen
- 2-kanaliger galvanisch getrennter Spannungseingang
- Eingangsanschluss: isolierte BNC-Buchse
- Eingangswiderstand: 1 MΩ / 30 pF
- A/D-Auflösung: 16 Bit
- Maximale Abtastrate: 1 MS/s (simultane Abtastung)
- Frequenzbandbreite: DC bis 100 kHz (–3 dB)
- Messgenauigkeit: ±0,3% vom Endwert
- Messbereich: 5 mV/div bis 20 V/div (12 Bereiche)
- Maximal zulässige Eingangsspannung: 400 V DC
- Isolation gegen Erde: 300 V AC/DC
Die 8968 High Resolution Unit ist ein 2-Kanal-Hochauflösungs-Spannungsmodul für die Speicherrekorder MR6000, MR6000-01, MR8848, MR8827 und MR8740T. Sie stellt zwei galvanisch getrennte Spannungseingänge zur Verfügung, die für präzise und stabile Signalerfassung optimiert sind.
Mit 16-Bit-A/D-Wandlung und simultaner Abtastung von bis zu 1 MS/s bietet das Modul eine höhere Amplitudenauflösung. In Kombination mit der Abtastrate können Signaländerungen sowohl in der Amplitude als auch in der Zeit deutlich detaillierter analysiert werden als mit Standard-Spannungsmodulen.
Die Frequenzbandbreite von DC bis 100 kHz (–3 dB) eignet sich insbesondere für detaillierte Wellenformanalysen, bei denen eine hohe Auflösung wichtiger ist als maximale Abtastgeschwindigkeit. Zwölf wählbare Messbereiche von 5 mV/div bis 20 V/div erlauben die Erfassung kleiner Signale ebenso wie höherer Spannungen.
Die maximal zulässige Eingangsspannung beträgt 400 V DC zwischen den Eingangsklemmen, bei einer Isolation bis 300 V AC/DC gegen Erde.
Kompatible Speicherrekorder
- MR6000
- MR6000-01
- MR8848
- MR8847A
- MR8827
- MR8740
- MR8741
- MR8740T
Lieferumfang
- 8968 High Resolution Unit
