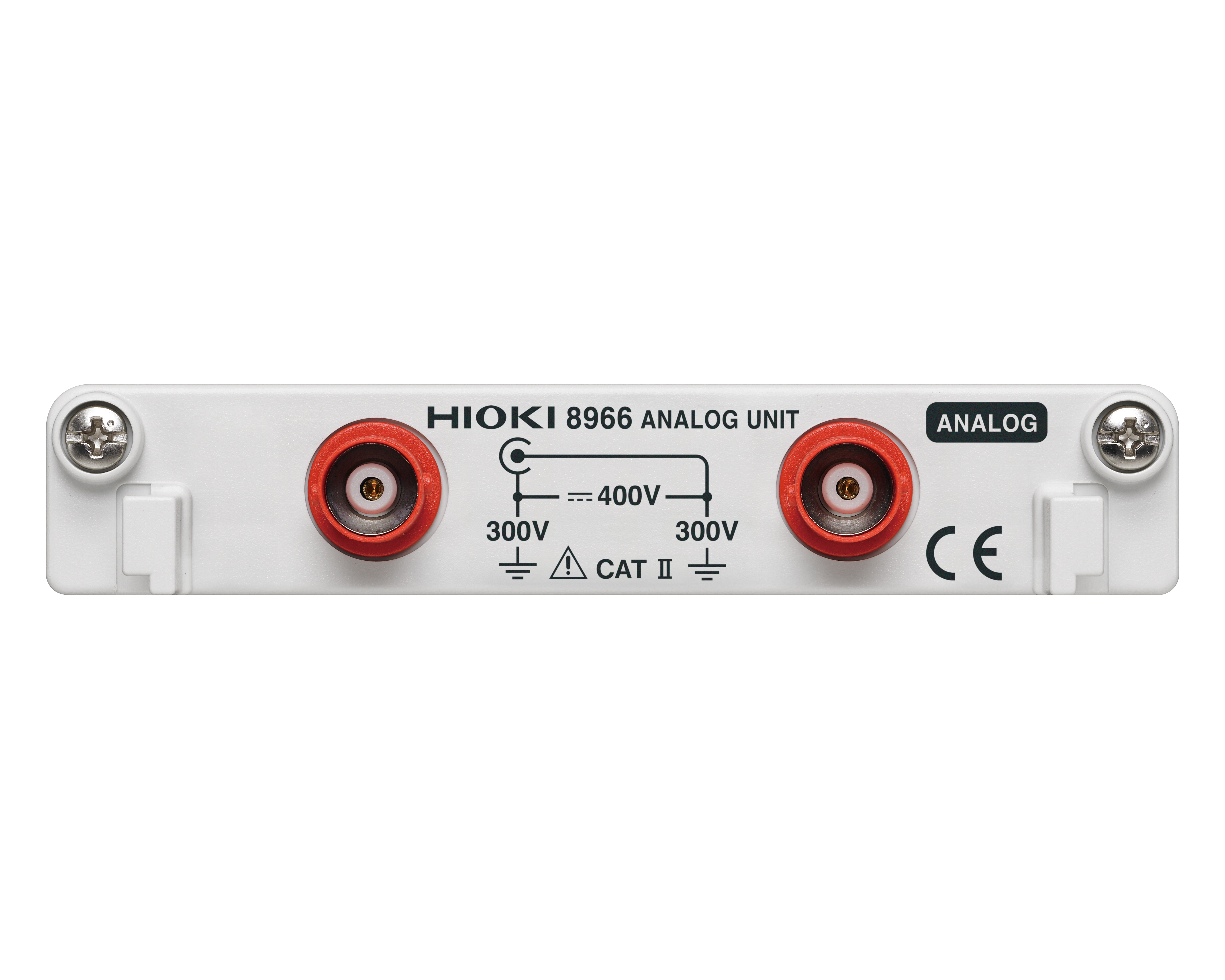

8966 - Analog Unit

Modularer Speicherrekorder mit bis zu 32 Kanälen, max. Abtastrate 200 MS/s, max. 1000 VDC isolierter Direkteingang, bis zu 1 TB Speicher mit SSD-Option, intuitive Benutzeroberfläche, Touchscreen, Echtzeit-Berechnung und Echtzeit-Speicherung

Technische Eckdaten:8 Steckplätze, bis zu 32 isolierte Analog- und 16 Logikkanäle simultan Hochgeschwindigkeitsabtastung mit bis zu 20 MS/s Max. 1000 VDC, 700 VAC EingangsspannungDatenaufzeichnung in Echtzeit direkt auf optionale 1 TB SSD Stromversorgung über Netzspannung (AC) oder Gleichspannung (DC)Besondere Vorteile:Betrieb mit externer Gleichstromversorgung (10 bis 28 VDC) Sofortiger, manipulationssicherer Ausdruck von Messdaten direkt am Einsatzort Typische Anwendungen:Auswertung der Reaktionszeit von USV-Anlagen und Rechenzentren bei Stromausfall Überwachung der Turbinensteuerung und Abschaltung in Wasserkraftwerken nach plötzlichem Lastabfall Messung der Phasenreaktionszeit zur sicheren Abschaltung von Leistungsschaltern Erfassung von Antriebs-, Brems- und Vibrationsdaten bei realen Testfahrten im Schienenverkehr OK/NOK-Bewertung von Schweißqualitäten anhand von Wellenformen Vielseitiges Werkzeug für Wartungsanwendungen, bei denen netzunabhängige Mehrkanal- und Hochspannungsaufzeichnungen erforderlich sindDetaillierte Produktübersicht:Der MR8848 Speicherrekorder ist ein modular aufgebautes HochgeschwindigkeitsDatenerfassungssystem, das für präzise Wellenformerfassung auch unter schwierigen  Bedingungen entwickelt wurde. Dank seiner robusten Konstruktion und stoßfestem Gehäuse eignet er sich sowohl für den Feld- als auch für den Laboreinsatz - insbesondere dort, wo Vibrationen, Temperaturschwankungen oder beanspruchende Einsatzbedingungen herrschen. Mit seiner Tastenbedienung und dem widerstandsfähigen Design ist der MR8848 ideal für Langzeittests unter realen Einsatzbedingungen, bei denen zuverlässige Messergebnisse entscheidend sind. Das System verfügt über acht Steckplätze und unterstützt eine Vielzahl austauschbarer Module, wodurch eine hohe Flexibilität für unterschiedlichste Messaufgaben gewährleistet ist. Es können gleichzeitig verschiedene physikalische Größen wie Spannung, Strom, Logiksignale, Temperatur, Vibration, Druck und Dehnung erfasst werden - ideal für die umfassende Analyse komplexer Systeme. Je nach gewählten Modulen lässt sich das System entweder für simultane, isolierte Messungen mit bis zu 32 analogen Kanälen oder für Hochgeschwindigkeitsmessungen mit bis zu 20 MS/s konfigurieren. Für Hochspannungsmessungen steht ein spezielles Modul zur Verfügung, das über Direkteingänge bis 1000 VDC oder 700 VAC verfügt. Der MR8848 bietet außerdem eine direkte Kompatibilität mit hochpräzisen Stromsensoren von HIOKI. Breitband-Stromzangen wie die CT6711 lassen sich z. B. mit analogen Modulen wie dem U8978 kombinieren. Spezielle Strommodule wie U8977 und 8971 ermöglichen genaue Strommessungen in einem breiten Messbereich und sind für die einfache Verwendung mit Präzisionszangen und -sensoren wie CT6841A oder CT6904A ausgelegt. Diese Module erkennen angeschlossene HIOKI-Sensoren automatisch und versorgen sie mit Strom - für eine besonders einfache Einrichtung. Vier integrierte Logikeingänge ermöglichen den Anschluss von bis zu 16 Logikkanälen mittels 4-Kanal-Logiksonden. Bei Bedarf lässt sich die Anzahl der Logikkanäle durch zusätzliche Logikmodule erweitern. Drei kompatible Ausgangsmodule bieten Funktionen wie Impuls- und Wellenformerzeugung zur Signalsimulation und -prüfung. Mit dem Arbiträr-Generator U8793 können benutzerdefinierte Signalverläufe programmiert und ausgegeben werden - ideal zur Simulation von Störungen. Die kostenlose Software SF8000 erleichtert die Erstellung von Wellenformen durch direkte Dateneingabe und unterstützt Anwendungen wie Rauschsimulation oder das Kombinieren mehrerer Signalformen.Für lange, unterbrechungsfreie Aufzeichnungen bietet der MR8848 die optionale Echtzeitspeicherfunktion MR9001-01, mit der Messdaten direkt auf die optionale 1 TB SSD oder auf ein anderes externes Speichermedium (z. B. SD-Karte oder USB-Laufwerk) geschrieben werden können. Im Gegensatz zu herkömmlichen Systemen, die interne Speicherpuffer verwenden, ist kein Pausieren der Messung zum Datenexport erforderlich. Dies ermöglicht kontinuierliche Erfassung über lange Zeiträume. Zusätzlich minimiert die Echtzeitspeicherung das Risiko eines Datenverlusts bei plötzlichem Stromausfall und sorgt für stabile, zuverlässige Aufzeichnungen. Die DC-Versorgungseinheit 9784 ist eine werkseitig integrierte Option, die den Betrieb mit externen Gleichspannungsquellen von 10 bis 28 V - etwa mit Fahrzeugbatterien - ermöglicht. Dieser große Eingangsspannungsbereich macht externe Netzteile überflüssig und ist ideal für mobile Anwendungen und den Feldeinsatz. Die Integration bei der Fertigung des MR8848 sorgt für eine kompakte und verlässliche Lösung für unterwegs. Ebenfalls werkseitig erhältlich ist die Druckereinheit U8351, die einen sofortigen, manipulationssicheren Ausdruck von Wellenformen und Messergebnissen direkt am Einsatzort ermöglicht. Sie eignet sich ideal für Anwendungen, die prüfbare Papierdokumente erfordern - etwa in der Regulierungsdokumentation, bei Serviceeinsätzen oder zur Abnahme durch Kunden. Der Drucker ist besonders praktisch in Umgebungen, in denen digitale Medien nicht praktikabel oder verboten sind, und bietet schnelle Dokumentation ganz ohne PC oder USB-Speicher. Zur Unterstützung Ihres Workflows stehen verschiedene Softwaretools zur Verfügung. Die kostenlosen Programme MR6000 Viewer und Waveform Viewer ermöglichen eine einfache Anzeige, Analyse und den Export von Messdaten. Für weitergehende Aufgaben bietet der 9335 Wave Processor leistungsstarke Funktionen zur Datenverarbeitung und BatchKonvertierung. Die Integration in LabVIEW, MATLAB sowie die Steuerung über SCPIKommandos erlauben eine flexible Automatisierung und Systemanbindung. Der MR8848 findet breite Anwendung in der Infrastruktur- und Transporttechnik, wo seine hohe Abtastrate, Mehrkanalfähigkeit und modulare Eingangsarchitektur eine umfassende Systemdiagnose und -validierung ermöglichen. In der elektrischen Energieversorgung wird er zur Prüfung von USV-Anlagen eingesetzt, indem er Spannungs-, Strom- und Temperaturverläufe auf Eingangs- und Ausgangsseite aufzeichnet, um eine zuverlässige Notstromumschaltung sicherzustellen. In der Wasserkrafttechnik ermöglicht er präzise Lastabwurftests durch Erfassung von Signalen wie Turbinendrehzahl, erzeugtem Strom und Wasserdruck, um ein sicheres Abschalten nach Lastabfall zu prüfen.Für die Prüfung von Hochspannungs-Leistungsschaltern misst der MR8848 exakt die Zeitdifferenz zwischen Schaltbefehl und Kontaktreaktion über alle drei Phasen hinweg - ein wichtiger Beitrag zur Identifikation von Schaltverzögerungen und zur Einhaltung von Zeitvorgaben. Im Bahnbereich werden Antriebsstrom, Motorspannung, Fahrzeuggeschwindigkeit, Bremsdruck und Vibration während realer Testfahrten aufgezeichnet - ideal zur Korrelation mehrerer Parameter und zur Validierung sicherheitskritischer Systeme.Mehr als nur Daten - hier erfahren Sie mehr:Immer im Takt: Die optimale Abtastrate für Ihre Datenerfassung DC Strommessung und Bandbreite  Zurück in die Zukunft – Die Geschichte geht weiter…  Zero-Flux-Stromsensoren: Wie in „Zurück in die Zukunft“? Stromsensoren: Drift happens – aber warum eigentlich? Promotion Bundle: MR8848 Speicherrekorder+ kostenlose 9784 DC-StromversorgungseinheitKombinieren Sie Ihren MR8848 mit unseren kompatiblen Präzisionsstromsensoren
