Z5021 - Stromversorgung für Stromzangen und differentielle Tastköpfe, Werksoption für MR6000

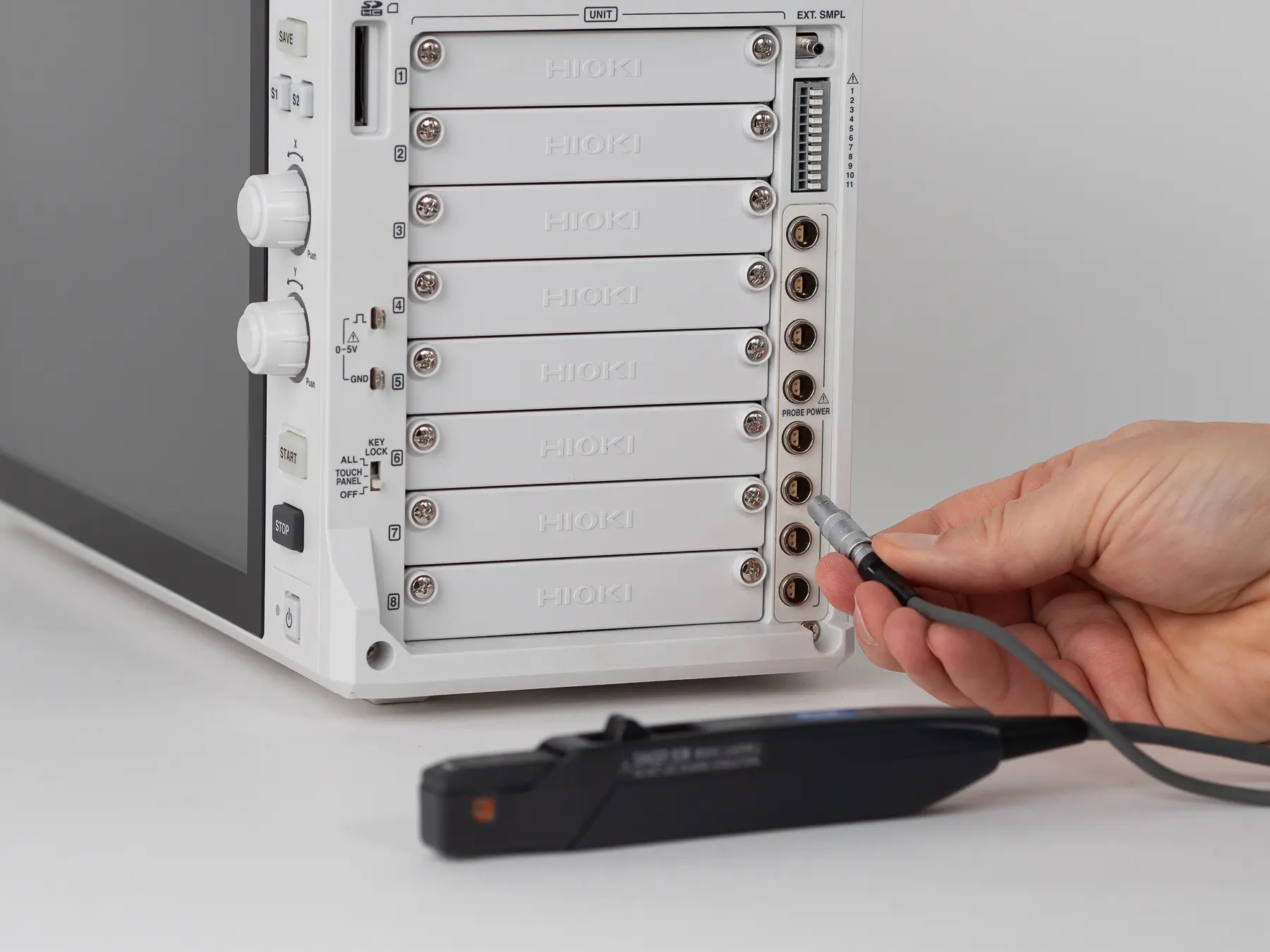

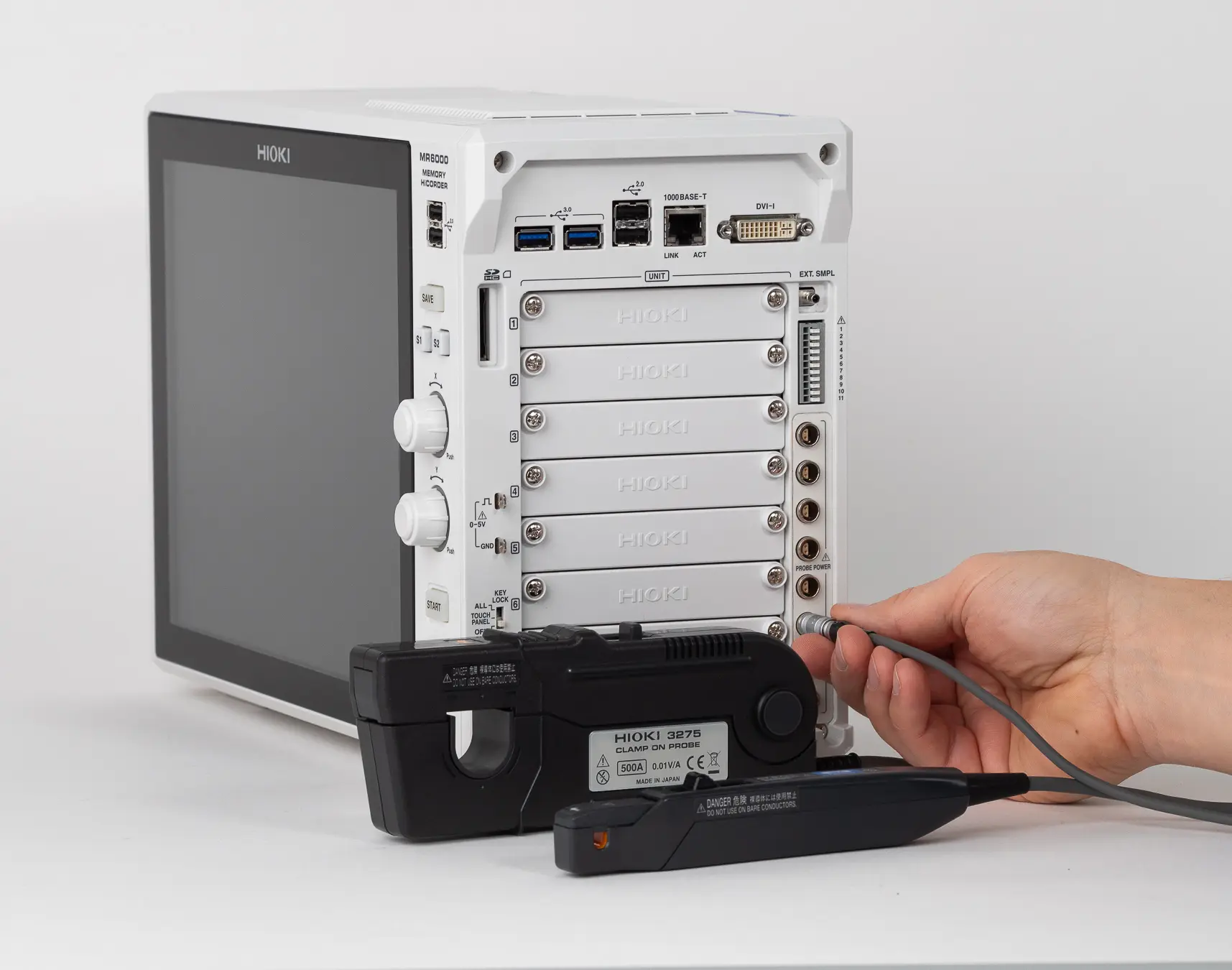

Stromversorgung für bis zu 8 HIOKI Stromzangen der CT670x / 327x Serie, bis zu 4 Stromzangen der CT671x Serie, bis zu acht 9322 oder drei P9000 differentielle Tastköpfe, Werksoption für MR6000, 12 VDC und 0.6 A pro Anschluss
Produktinformationen Z5021 - Stromversorgung für Stromzangen und differentielle Tastköpfe, Werksoption für MR6000
Sie liefert eine stabile Ausgangsspannung von ±12 V DC und einen Nenn-Ausgangsstrom
von 0,6 A pro Anschluss.
Die Z5021 muss zusammen mit dem Hauptgerät zum Zeitpunkt des Kaufs bestellt werden.
Für eine spätere Nachrüstung muss das Hauptgerät an ein HIOKI-Servicezentrum gesendet
werden.
- Jetzt 20% sparen mit DAQ-Bundle MR6000-MAX
- Z5021 Stromversorgung
Zugehörige Produkte
MR6000
MR6000 - 32-Kanal modularer Speicherrekorder, 200 MS/s, 1000 V, Touchscreen
Modularer Speicherrekorder mit bis zu 32 Kanälen, max. Abtastrate 200 MS/s, max. 1000 VDC isolierter Direkteingang, bis zu 256 GB Speicher mit SSD-Option, intuitive Benutzeroberfläche, Touchscreen, Echtzeit-Berechnung und Echtzeit-Speicherung
CT6700
CT6700 - AC/DC Stromzange, 5 A / 50 MHz
Hall-Sensor-basierte Zero-Flux-Stromzange zur Messung kleiner bis schneller Ströme. Bandbreite DC–50 MHz, Dauerstrom 1 mA–5 A, hoher Signal-Rausch-Abstand, BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.
CT6701
CT6701 - AC/DC Stromzange, 5 A / 120 MHz
Hall-Sensor-basierte Zero-Flux-Stromzange zur Erfassung kleiner bis schneller Ströme. DC bis 120 MHz, 1 mA–5 A Dauerstrom, hoher Signal-Rausch-Abstand, BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.
CT6710
CT6710 - AC/DC Mehrbereichs-Stromzange, 30 A / 50 MHz
„Hall-Sensor-basierte Zero-Flux-Stromzange zur Messung kleinster bis schneller Ströme. Bandbreite DC–50 MHz, 200 µA–30 A in 3 Bereichen (500 mA, 5 A, 30 A), hoher Signal-Rausch-Abstand, BNC-Anschluss, integrierter Überlastschutz.
CT6711
CT6711 - AC/DC Stromzange, 30 A (3 Bereiche) / 120 MHz
Hall-Sensor-basierte Zero-Flux-Stromzange zur Erfassung kleinster bis schneller Ströme. Bandbreite DC–120 MHz, 200 µA–30 A in 3 Bereichen (500 mA, 5 A, 30 A), hoher Signal-Rausch-Abstand, BNC-Anschluss, integrierter Überlastschutz.
3273-50
3273-50 - AC/DC Stromzange, 30 A / 50 MHz
Hohe Bandbreite von DC bis 50 MHz, messbare Ströme im Dauerbetrieb von 10 mA bis 30 A, hoher Signal-Rausch-Abstand, Standard-BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.
3274
3274 - AC/DC Stromzange, 150 A / 10 MHz
Hall-Sensor-basierte Zero-Flux-Stromzange zur Messung kleiner bis sehr schneller Ströme. Bandbreite DC–10 MHz, Dauerströme bis 150 A, hoher Signal-Rausch-Abstand, BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.
3275
3275 - AC/DC Stromzange, 500 A / 2 MHz
Hall-Sensor-basierte Zero-Flux-Stromzange zur Messung kleiner bis schneller Ströme. Bandbreite DC–2 MHz, Dauerstrom bis 500 A, hoher Signal-Rausch-Abstand, BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.
3276
3276 - AC/DC Stromzange 30 A / 100 MHz
Hall-Sensor-basierte Zero-Flux-Stromzange zur Messung kleiner bis schneller Ströme. Bandbreite DC–100 MHz, Dauerstrom 10 mA–30 A, hoher Signal-Rausch-Abstand, BNC-Anschluss für Oszilloskope, integrierter Überlastschutz.
9322
9322 - Differenztastkopf
Die Hioki 9322 Differenzialsonde ist eine vielseitige 3-in-1-Sonde, welche für die potential freie Messung von Hochspannungssignalen, die Erkennung von Störimpulsen in Stromleitungen und die Ausgabe von echten RMS-Werten von Hochspannungs-Wechelstrom entwickelt wurde. Mit einer Belastbarkeit von bis zu 2000 V DC und 1000 V AC (CAT II) sorgt die 9322 auch in anspruchsvollen Umgebungen für sichere und präzise Messungen.Diese Sonde ist kompatibel mit der Speicherekorder -Serie und kann entweder über ein Netzteil oder die Hioki Sonden-Stromversorgungseinheit Z5021 betrieben werden. Dank ihres breiten Frequenzbereichs eignet sie sich ideal für die Erkennung von Hochfrequenzkomponenten, etwa bei Umrichtern und Netzstörungen. Technische Details:Messfunktionen:
o DC-Modus: Kurvenformüberwachungsausgang, DC bis 10 MHz ±3 dB
o AC-Modus: Erkennung von Störimpulsen in Stromleitungen, 1 kHz bis 10 MHz ±3 dB
o RMS-Modus: Gleichgerichtete RMS-Ausgabe für DC- und AC-Spannungen, DC, 40 Hz bis 100 kHz
o Reaktionsgeschwindigkeit: 200 ms oder weniger (400 V AC) Max. zulässiger Eingang: 2000 V DC, 1000 V AC Max. Nennspannung gegenüber Erde:
o 1000 V AC/DC (CAT II) bei Verwendung des Grabber Clips L9243
o 1000 V AC/DC (CAT II), 600 V AC/DC (CAT III) bei Verwendung von Krokodilklemmen Ausgang: Spannungs-Teilungsverhältnis 1/1000, BNC-Anschluss (3 Modi wählbar: DC/AC/RMS) DC-Amplitudengenauigkeit: ±1 % f.s. (1000 V DC oder weniger), ±3 % f.s. (2000 V DC) RMS-Amplitudengenauigkeit: ±1 % f.s. (DC, 40 Hz bis 1 kHz), ±4 % f.s. (1 kHz bis 100 kHz) Eingangswiderstand und Kapazität:
o H-L: 9 MΩ, ca. 10 pF (bei 100 kHz)
o H-Gehäuse, L-Gehäuse: 4,5 MΩ, ca. 20 pF (bei 100 kHz) Stromversorgung allgemein: +5 V bis +12 V, weniger als 300 mA (DC-Buchse OD 5,5 mm, ID 2,1 mm)Hioki verfügbar:
o Mit Netzteil 9418-15
o Mit Z5021 Sonden-Stromversorgungseinheit und Stromkabel 9248
o Mit Logikanschluss am Speicherrekorder und Stromkabel 9324
o Mit den Sensorterminal der F/V-Einheit 8940 und Stromkabel 9325
o Mit den DC-Stromausgang des Eingangsmoduls für den 8855 und Stromkabel 9328
o Mit der 8860-Serie mit Sonden-Stromversorgungseinheit 9687 und Stromkabel 9248 Abmessungen und Gewicht: 70 mm (B) × 150 mm (H) × 25 mm (T), 350 g, Kabellänge: Eingang 46 cm, Ausgang 1,3 m
P9000-01
P9000-01 - Differenztastkopf
Der Differenzial-Tastkopf P9000-01 bietet eine herausragende Flexibilität für die Überwachung von Kurvenformen in Hochspannungsumgebungen. Er ist ideal für den Einsatz mit Hioki Memory Rekordern und Datenloggern und ermöglicht präzise und zuverlässige Messungen in verschiedenen industriellen Anwendungen, wie etwa in Elektrofahrzeugen, Solarsystemen und kommerziellen Stromkreisen. Kompakt und leicht, ermöglicht dieser Tastkopf Messungen bis 1000 V AC/DC mit einer Auswahl an Teilungsverhältnissen von 1000:1 und 100:1. Mit einem großen Betriebstemperaturbereich gewährleistet er eine zuverlässige Leistung auch unter schwierigen Bedingungen.Technische Daten: Messfunktionen: Nur Kurvenform-Monitor-AusgangFrequenzcharakteristik (Kurvenform-Modus): DC bis 100 kHz, -3 dB Teilungsverhältnis: 1000:1 oder 100:1 (vom Benutzer wählbar)DC-Amplitudengenauigkeit: ±0,5 % v. E.Eingangswiderstand und Kapazität: 10,5 MΩ, 5 pF oder weniger (bei 100 kHz) Maximal zulässiger Eingang: 1000 V AC/DC Maximale Nennspannung gegen Erde: 1000 V AC/DC (CAT III) Betriebstemperaturbereich: -40°C bis 80°C Stromversorgung:
o Netzteil (Z1008), USB, Externe Gleichspannung (2,7 V bis 15 V DC) Abmessungen: 128 mm (B) × 36 mm (H) × 22 mm (T) Gewicht: 170 g Kabellänge: Eingang 70 cm; Ausgang 1,5 m
P9000-02
P9000-02 - Differenztastkopf
Der Differenzial-Tastkopf P9000-02 kombiniert die Überwachung von Kurvenformen mit dem Ausgang von AC-RMS-Werten und bietet somit eine erhöhte Vielseitigkeit für Hochspannungsanwendungen. Mit der Fähigkeit, sowohl Kurvenformen als auch RMS-Werte zu überwachen, ist er für industrielle Anwendungen wie Batteriekreise in Elektrofahrzeugen, Solarsysteme und kommerzielle Hochspannungskreise geeignet. Der Tastkopf ist leicht, kompakt und bietet hohe Genauigkeit bei einem großen Betriebstemperaturbereich, was ihn auch unter anspruchsvollen Bedingungen leistungsstark und zuverlässig macht. Technische Daten:Messfunktionen: Kurvenform-Monitor-Ausgang und AC-RMS-Wert-Ausgang (umschaltbar) Frequenzcharakteristik (Kurvenform-Modus): DC bis 100 kHz, -3 dB Frequenzcharakteristik (RMS-Modus): 30 Hz bis 10 kHz RMS-Amplitudengenauigkeit: ±1 % v. E. (30 Hz bis 1 kHz); ±3 % v. E. (1 kHz bis 10 kHz) Anstiegszeit (RMS-Modus): 300 ms (aufsteigend), 500 ms (abfallend) Teilungsverhältnis: 1000:1 oder 100:1 (vom Benutzer wählbar) DC-Amplitudengenauigkeit: ±0,5 % v. E.Eingangswiderstand und Kapazität: 10,5 MΩ, 5 pF oder weniger (bei 100 kHz) Maximal zulässiger Eingang: 1000 V AC/DC Maximale Nennspannung gegen Erde: 1000 V AC/DC (CAT III) Betriebstemperaturbereich: -40°C bis 80°C Stromversorgung:
o Netzteil (Z1008), USB, Externe Gleichspannung (2,7 V bis 15 V DC) Abmessungen: 128 mm (B) × 36 mm (H) × 22 mm (T) Gewicht: 170 g Kabellänge: Eingang 70 cm; Ausgang 1,5 m Lieferumfang:
