SM7120 - Super Megohmmeter
7.738,00 €*
Inhalt:
1 Each
7.738,00 €*
SM7120 - Super Megohmmeter
Produktnummer:
SM7120
EAN:
4536036005543
Länge:
450 mm
Breite:
330 mm
Höhe:
80 mm

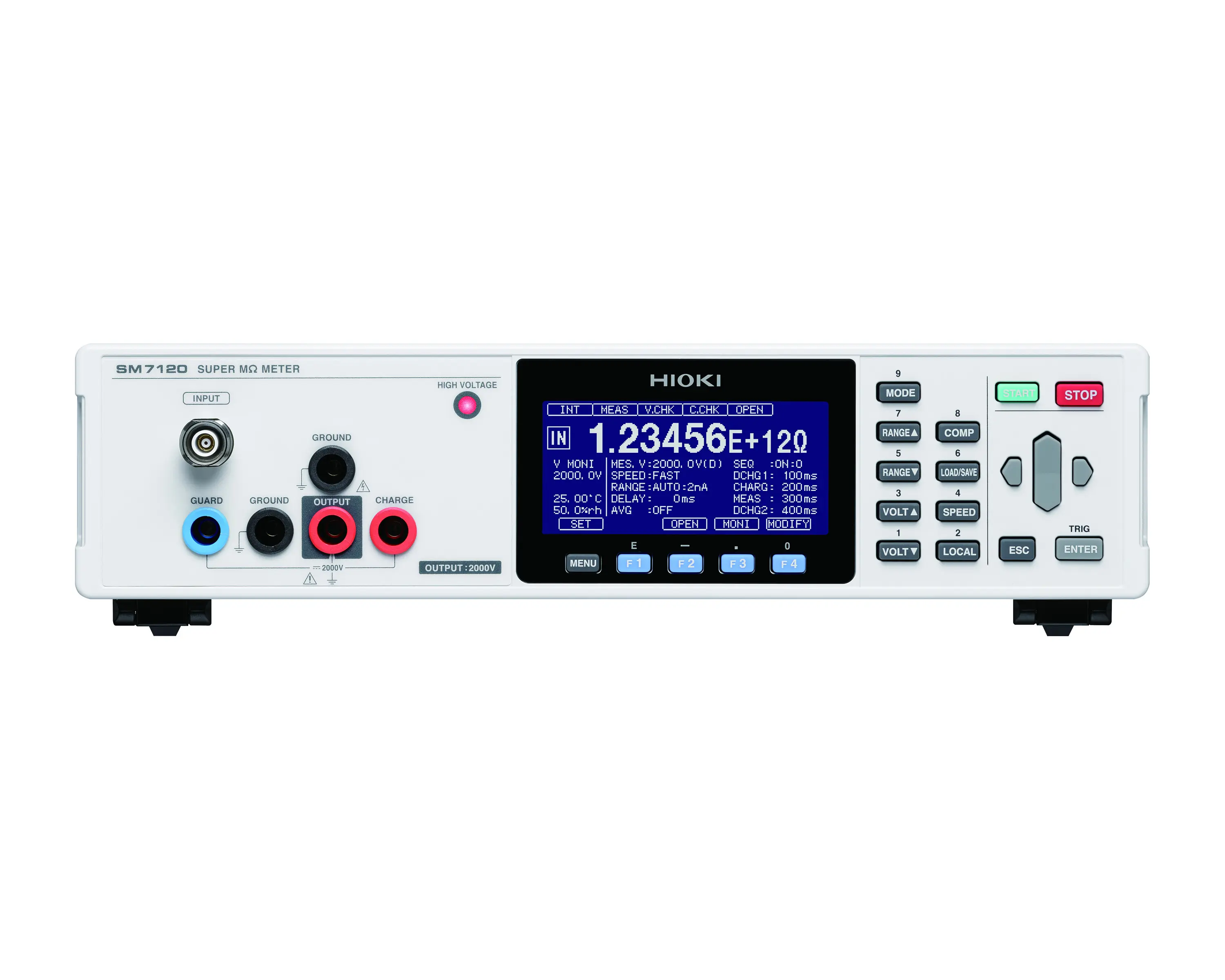

Produktinformationen SM7120 - Super Megohmmeter
Technische Spezifikationen
- Widerstandsmessbereich: 1 kΩ bis 2 × 10¹⁹ Ω
- Ausgangsspannungsbereich: 0,1 V bis 2000 V
- Strommessauflösung: 0,1 fA
- Minimale Prüfzeit: 6,4 ms
- Funktionen: Kontaktprüfung, Vergleichsfunktion

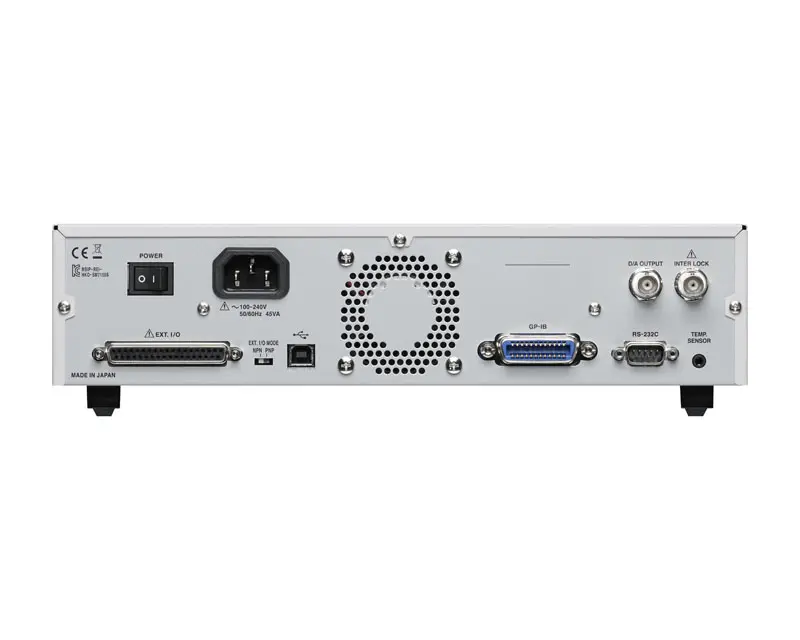

- Schnittstellen: USB, RS-232C, GP-IB, EXT I/O
Super Megohmmeter für Widerstandsmessungen von 1 kΩ bis 2 × 10¹⁹ Ω mit einstellbarer Prüfspannung bis 2000 V. Ausgelegt für die Messung sehr kleiner Ströme mit einer Auflösung von 0,1 fA zur Bewertung der Isolationseigenschaften von Hochwiderstandsmaterialien und deren Isolationseigenschaften.
Das Messinstrument verfügt über eine Kontaktprüffunktion zur Verifizierung des elektrischen Kontakts, eine Strombegrenzung zum Schutz des Prüflings sowie eine Vergleichsfunktion zur automatisierten Gut/Schlecht-Bewertung. Kurze Prüfzeiten ermöglichen Messungen mit hohem Durchsatz wie sie in Produktionslinien mit hohen Stückzahlen vorkommen. Eine verbesserte Störfestigkeit erlaubt stabile Messungen sowohl im Labor als auch in Produktionsumgebungen.
Schnittstellen: USB, RS-232C, GP-IB und EXT I/O zur Integration in automatisierte Prüfsysteme.
Geeignet für Isolationswiderstandsmessungen an Lithium-Ionen-Batterien und anderen Hochwiderstandskomponenten.
- SM7120 Super Megohm Meter
- Netzkabel
- EXT I/O-Stecker
- Kurzschlussstecker
- Bedienungsanleitung
-
Produktkatalog, Messgeräte für die Batterieindustrie (Englisch)6,753 KB pdf
-
Produktbroschüre mit Datenblatt, Super Megohm Meter SM7110, SM7120 und SM7420 (Englisch)3,194 KB pdf
-
Flyer Lithium-ion Battery Production and Testing (Englisch)1,699 KB pdf
-
Bedienungsanleitung, Super Megohmmeter SM7110, SM7120 (Englisch)7,374 KB pdf
Zugehörige Produkte
SM7110

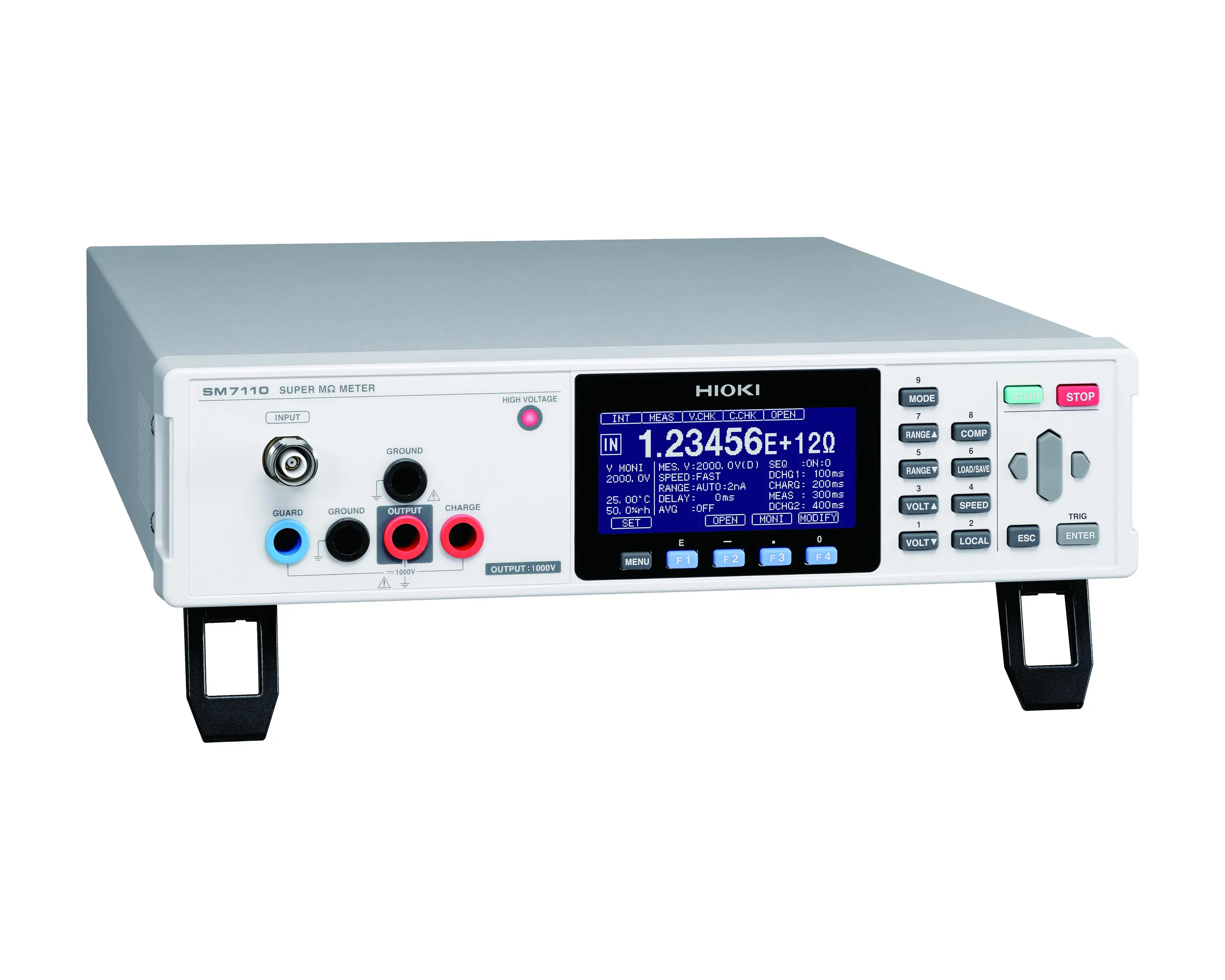

SM7110 - Super Megohmmeter
Technische SpezifikationenWiderstandsmessbereich: 1 kΩ bis 2 × 10¹⁹ Ω Ausgangsspannungsbereich: 0,1 V bis 1000 V Strommessauflösung: 0,1 fA Minimale Prüfzeit: 6,4 ms Funktionen: Kontaktprüfung, Vergleichsfunktion Schnittstellen: USB, RS-232C, GP-IB, EXT I/O Super Megohmmeter für Widerstandsmessungen von 1 kΩ bis 2 × 10¹⁹ Ω mit einstellbarer Prüfspannung bis 1000 V. Ausgelegt für die Messung sehr kleiner Ströme mit einer Auflösung von 0,1 fA zur Bewertung der Isolationseigenschaften von Hochwiderstandsmaterialien. Das Messinstrument verfügt über eine Kontaktprüffunktion zur Verifizierung des elektrischen Kontakts, eine Strombegrenzung zum Schutz des Prüflings sowie eine Vergleichsfunktion zur automatisierten Gut/Schlecht-Bewertung. Kurze Prüfzeiten ermöglichen Messungen mit hohem Durchsatz wie sie in Produktionslinien mit hohen Stückzahlen vorkommen. Eine verbesserte Störfestigkeit erlaubt stabile Messungen sowohl im Labor als auch in Produktionsumgebungen. Schnittstellen: USB, RS-232C, GP-IB und EXT I/O zur Integration in automatisierte Prüfsysteme.Geeignet für Isolationswiderstandsmessungen an Lithium-Ionen-Batterien und anderen Hochwiderstandskomponenten.
L2232

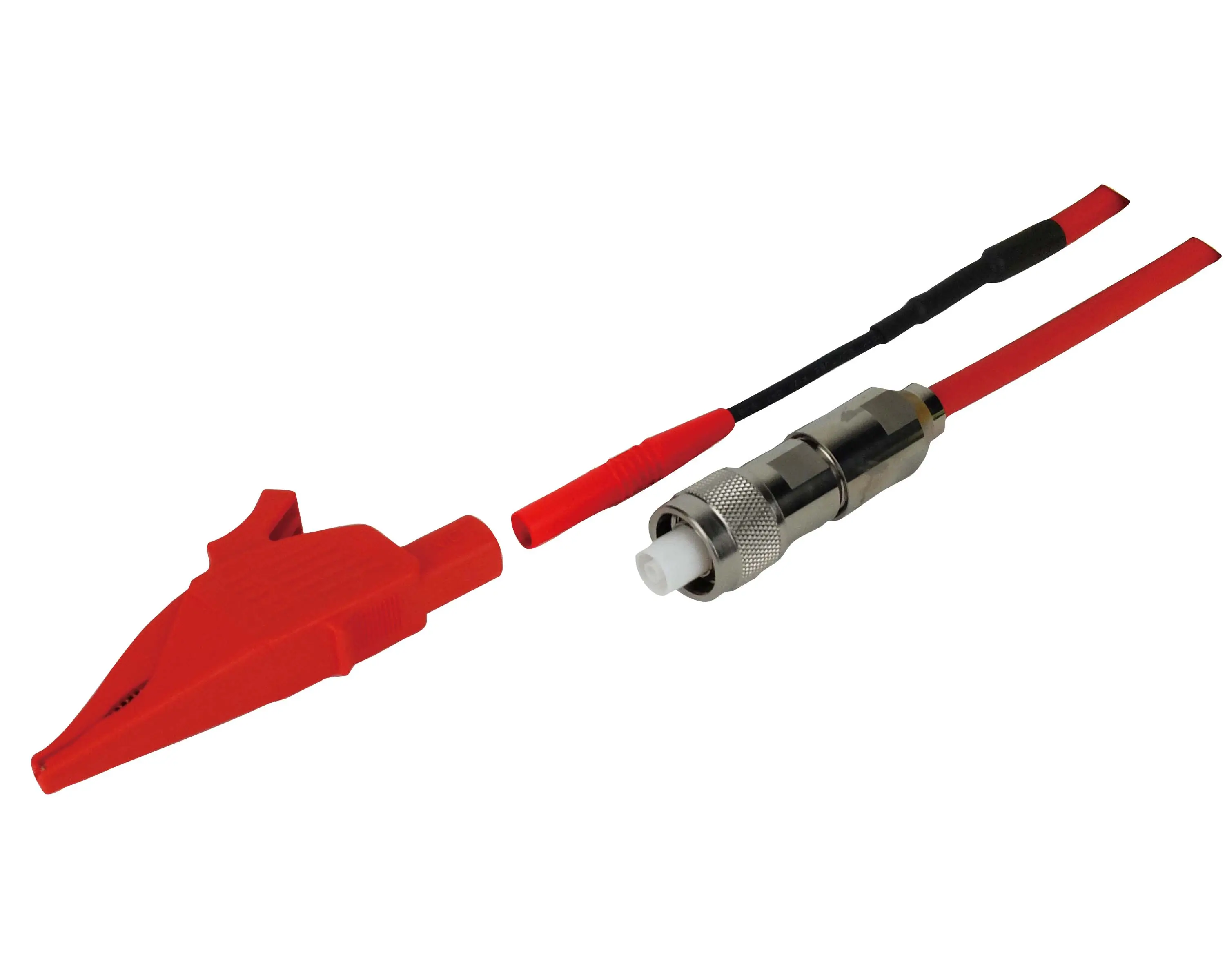

L2232 - Messleitung für Super Megohm Meter
Die L2232 Messleitung ist eine spezialisierte Anschlussleitung für hochpräzise Widerstands- und Isolationsmessungen mit den HIOKI Super Megohm Metern SM7110, SM7120 und SM7420. Sie ist für den Einsatz in Labor-, Prüf- und Qualitätssicherungsumgebungen ausgelegt, in denen eine sichere Kontaktierung, geringe Leckströme und eine zuverlässige Abschirmung entscheidend sind. Die Messleitung verfügt über einen flexiblen Kabelaufbau in Triax-Ausführung mit einem Kabeldurchmesser von ca. 7 mm, der eine effektive Abschirmung unterstützt und gleichzeitig ein gutes Handling im Messalltag ermöglicht. Auf der Geräteseite ist sie mit einem triaxialen Anschlussstecker ausgestattet, der Messfehler durch Leckströme und externe Störeinflüsse reduziert. Der Außendurchmesser der Überwurfmutter beträgt 20 mm und ermöglicht eine eindeutige mechanische Identifikation sowie eine sichere Verbindung mit dem Messgerät. Am anderen Leitungsende befindet sich ein berührungssicherer 4-mm-Sicherheits-Bananenstecker. Die Messseite verfügt zusätzlich über eine vollisolierte, abnehmbare Anschlussklemme, die einen sicheren Halt am Prüfling gewährleistet und eine flexible Anpassung an unterschiedliche Messaufgaben ermöglicht. Eine robuste Ausführung mit Zugentlastung sorgt für hohe Zuverlässigkeit und eine lange Lebensdauer im täglichen Einsatz. Technische Eckdaten
Geräteanschluss: Triax-Stecker, Außendurchmesser Überwurfmutter 20 mmWeiterer Anschluss: Berührungssicherer 4-mm-Sicherheits-BananensteckerMessanschluss: Vollisolierte, abnehmbare Anschlussklemme (rot) Kabellänge: ca. 1 m
L2233

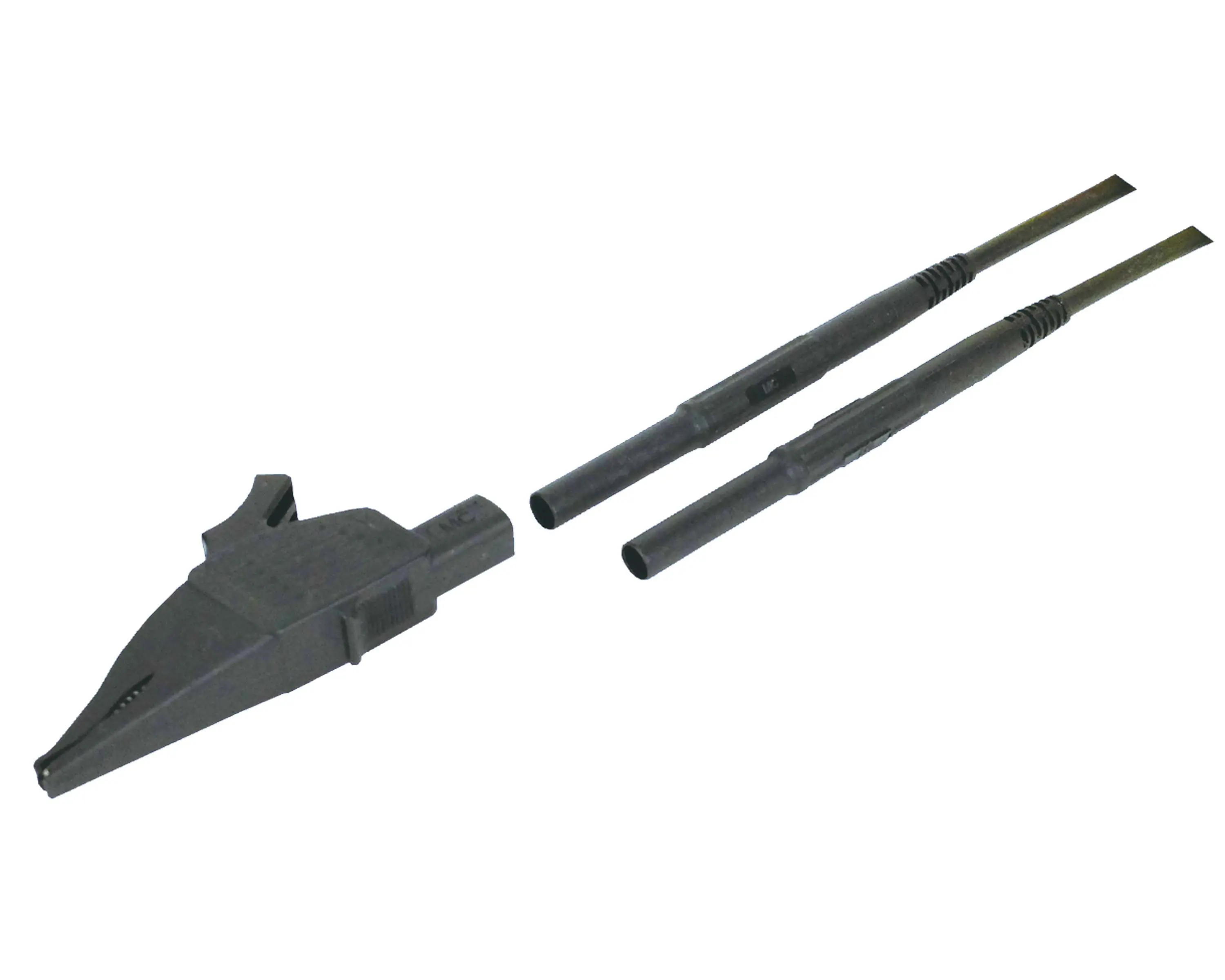

L2233 - Messleitungs-Set
Das L2233 Messleitungs-Set ist ein optionales, schwarzes Anschlusszubehör für Widerstands- und Isolationsmessungen mit den HIOKI Super Megohm Metern SM7110, SM7120 und SM7420. Es besteht aus einer Messleitung sowie einer Krokodilklemme und bildet damit eine funktionale Einheit für flexible Messaufgaben.Die Messleitung ist an beiden Enden mit verlängerten, berührungssicheren 4-mm-Bananensteckern ausgestattet. Die Bauform mit einer Steckerlänge von jeweils 115 mm gewährleistet einen sicheren elektrischen Kontakt mit den tiefer liegenden Kontakten der Anschlussbuchsen der HIOKI Super Megohm Meter, bei denen Standard-Bananenstecker keinen zuverlässigen Kontakt herstellen. Die mitgelieferte Krokodilklemme kann bei Bedarf auf den Bananenstecker aufgesteckt werden und ermöglicht eine flexible und sichere Kontaktierung des Prüflings. Technische EckdatenAnschlüsse: 2× berührungssicherer 4-mm-BananensteckerSteckerausführung: Verlängert, Steckerlänge jeweils 115 mmKabellänge: ca. 1,3 m Kompatibilität: HIOKI Super Megohm Meter SM7110, SM7120 und SM7420
L2234

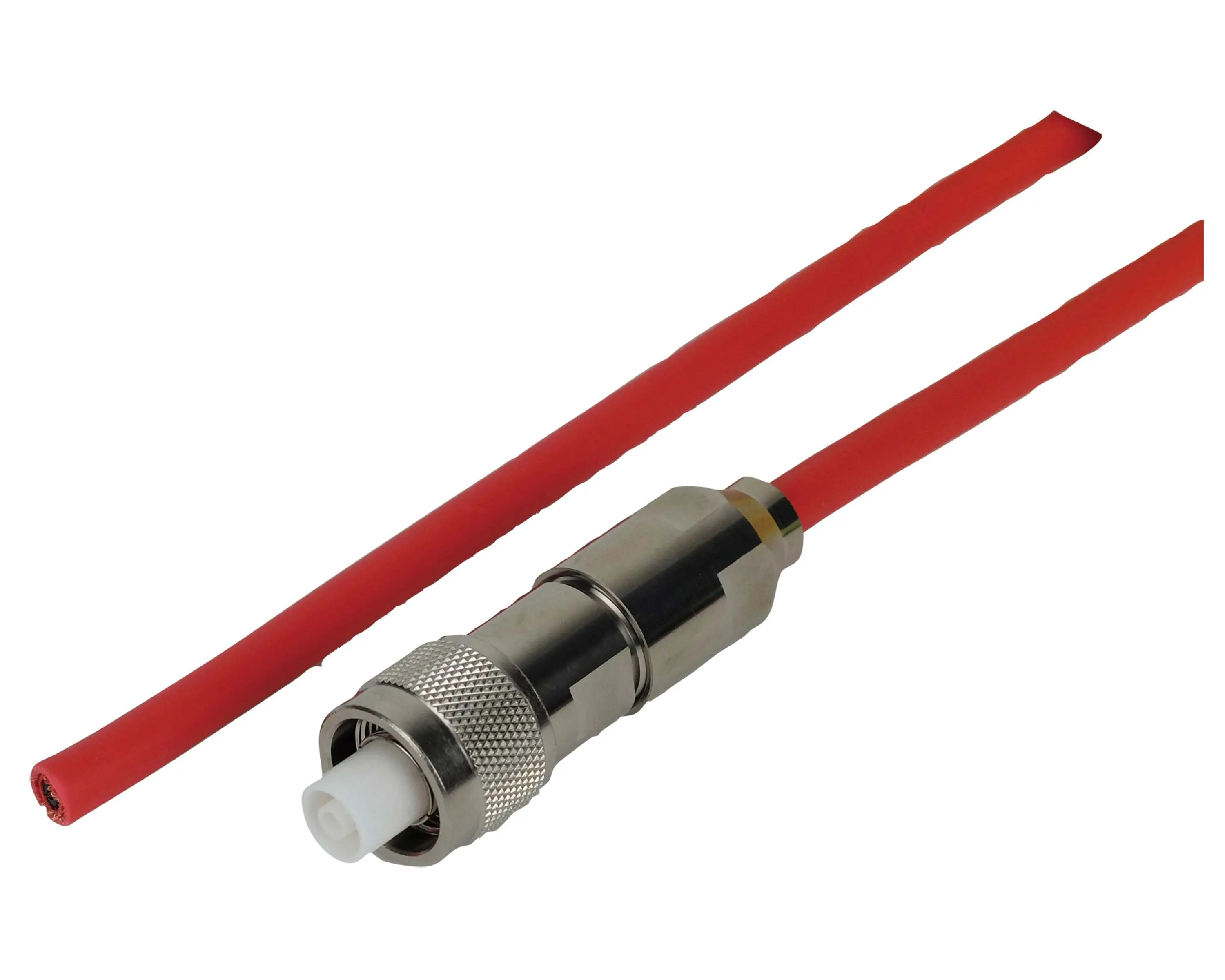

L2234 - Messleitung für Super Megohm Meter mit offenem Ende
Die L2234 Messleitung ist eine Anschlussleitung für hochpräzise Widerstands- und Isolationsmessungen mit den HIOKI Super Megohm Metern SM7110, SM7120 und SM7420. Sie basiert konstruktiv auf der L2232, ist jedoch mit einem offenen Leitungsende ausgeführt, sodass Anwender den Anschluss entsprechend ihren applikationsspezifischen Anforderungen selbst realisieren können.Die Messleitung verfügt über einen flexiblen Kabelaufbau in Triax-Ausführung mit einem Kabeldurchmesser von ca. 7 mm, der eine effektive Abschirmung unterstützt und die Messung sehr hoher Widerstände ermöglicht. Auf der Geräteseite ist sie mit einem triaxialen Anschlussstecker ausgestattet, der Leckströme reduziert und externe Störeinflüsse minimiert. Der Außendurchmesser der Überwurfmutter beträgt 20 mm und sorgt für eine eindeutige mechanische Identifikation sowie eine sichere Verbindung mit dem Messgerät. Das offene Leitungsende bietet maximale Flexibilität bei der Integration in kundenspezifische Prüfaufbauten, z. B. für feste Verdrahtung, spezielle Klemmen oder individuelle Kontaktierungen. Die robuste Ausführung mit Zugentlastung gewährleistet eine hohe Zuverlässigkeit und lange Lebensdauer im professionellen Einsatz. Technische EckdatenGeräteanschluss: Triax-Stecker, Außendurchmesser Überwurfmutter 20 mmLeitungsende: Offen, zur kundenspezifischen Kontaktierung Kabelaufbau: Flexibles Triax-Kabel, Durchmesser ca. 7 mm Kabellänge: ca. 3 m
L2235

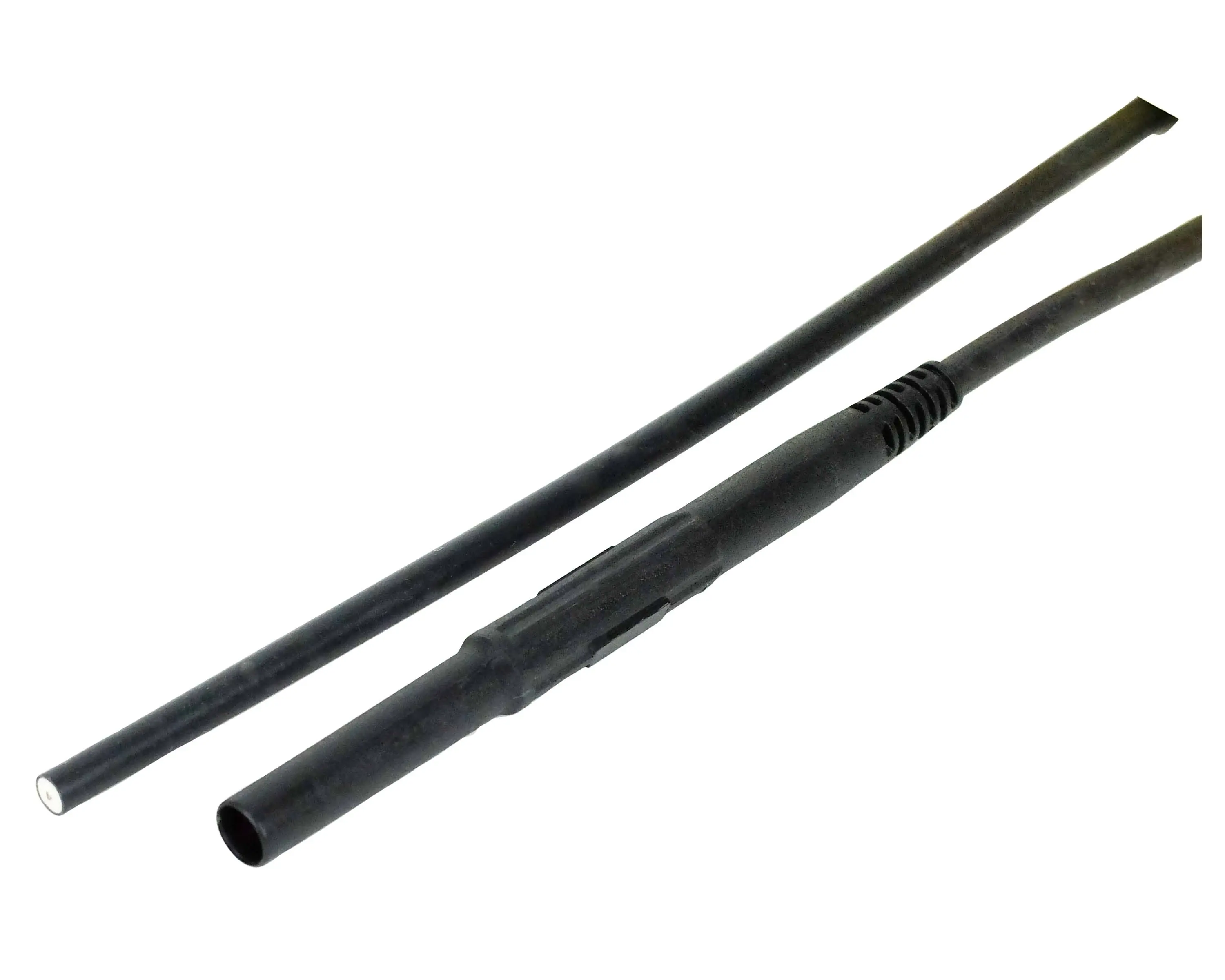

L2235 - Messleitung mit offenem Ende
