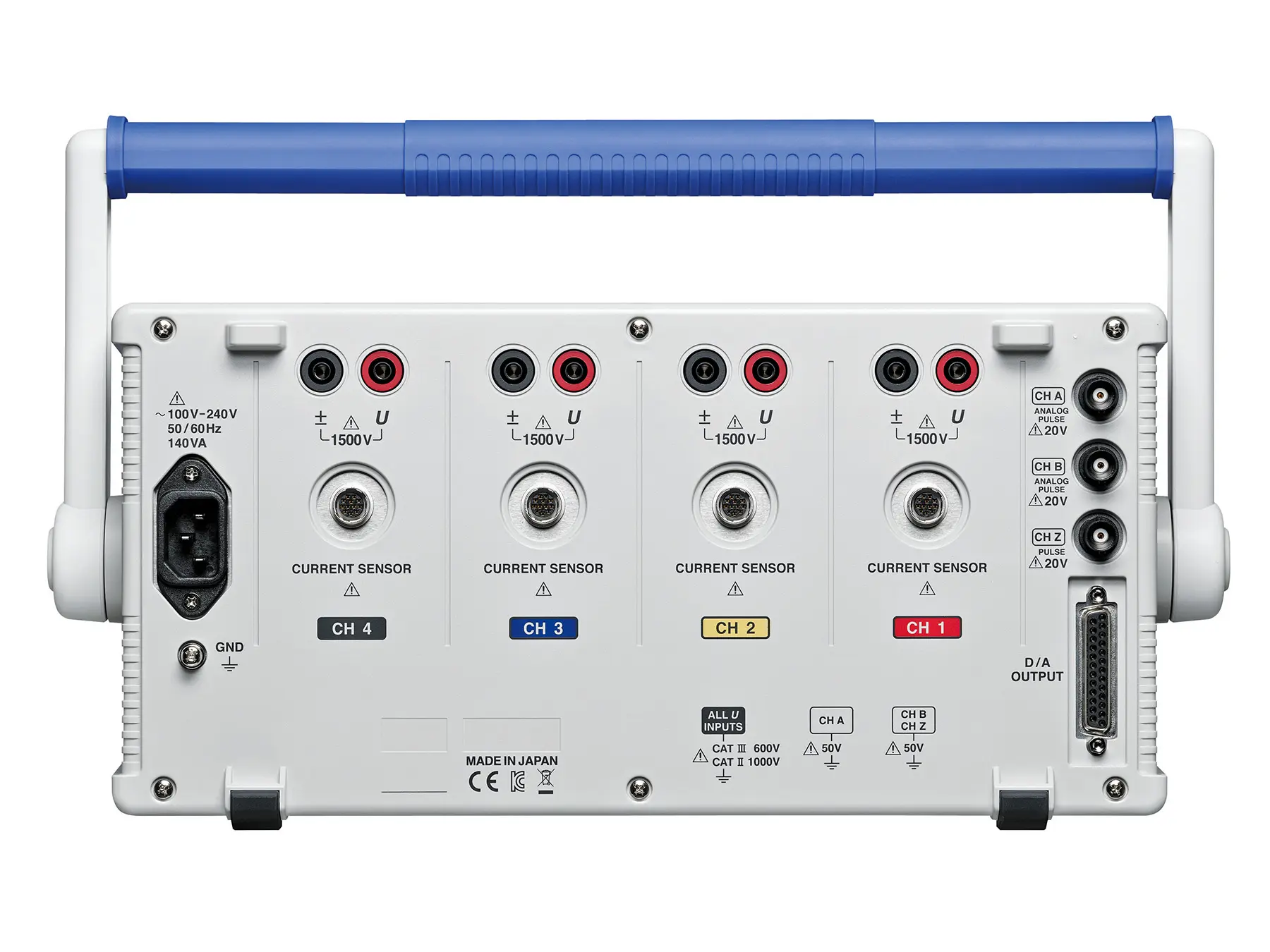

PW3390 - Tragbarer 4-Kanal Leistungsanalysator

Hochpräziser Leistungsanalysator zur Analyse der Effizienz von Invertern und Wechselrichtern mit einer Grundgenauigkeit von ±0,03%, einer Abtastrate von 15 MHz, 18-Bit-AD-Wandlern, einer automatischen Phasenverschiebungskorrektur für HIOKI-Stromsensoren, einer Datenaktualisierungsrate von 1 ms und einer erstklassigen Rauschunterdrückung von 110 dB @ 100 kHz.Technische Details:Grundgenauigkeit der Leistung: ±0,03%8 Leistungskanäle kombinierbar mit MotoranalyseErstklassige Rauschunterdrückung von 110 dB @ 100 kHz5 MHz Messfrequenzbereich für LeistungStabile und präzise Messung bei einer Datenaktualisierungsrate von 1 msFunktionen:8 Leistungskanäle in Kombination mit Motoranalyse zur Analyse von Antriebssystemen mit zwei MotorenEinzigartiger Leistungsbereich mit hochgenauen HIOKI-Stromsensoren von 2 A bis 2 kAPlug & Play-Konnektivität mit HIOKI-StromsensorenAutomatische Phasenverschiebungskorrektur gewährleistet exakte Leistungsmessungen bei hohen FrequenzenVisualisierung von Hochfrequenzverlusten dank Leistungsspektrumanalyse Anwendungen:Tests von hocheffizienten Invertern und Wechselrichtern in Entwicklung und ProduktionVerlustmessung von Transformatoren und anderen induktiven Komponenten unter Last Motoreffizienzmessung Im Detail: Der HIOKI PW8001 Leistungsanalysator wurde für anspruchsvolle Messaufgaben in der Leistungsanalyse entwickelt, um präzise Ergebnisse bei Effizienzmessungen hochgenauer elektrischer Geräte und Systeme zu liefern. Der PW8001 verfügt über 8 Steckplätze für Leistungsmodule, die alle in Kombination mit der Motoranalysefunktion verwendet werden können. Für die Konfiguration des PW8001 stehen zwei Arten von Leistungsmodulen zur Verfügung, die je nach Anwendungsanforderungen frei in einem Gerät kombiniert werden können. Das U7005 Hochfrequenz-Leistungsmodul bietet höchste Präzision mit einer Grundgenauigkeit von ±0,03%, einer Abtastrate von 15 MHz mit 18-Bit A/D-Wandlern und einer maximalen Eingangsspannung von 1000 V AC. Das Modul ist besonders für Anwendungen wie Effizienzmessungen von SiC- und GaN-basierten Wechselrichtern, Motorantrieben und präzisen Verlustmessungen von Induktivitäten unter Last geeignet. Dank der hervorragenden Rauschunterdrückung von 110 dB bei 100 kHz werden auch bei Messungen in der Nähe von in Hochfrequenz schaltenden Leistungshalbleitern stabile und genaue Ergebnisse erzielt. Für Hochspannungsanwendungen bietet das U7001-Leistungsmodul eine Grundgenauigkeit von ±0,07%, eine maximale Eingangsspannung von 1500 V DC, eine Abtastrate von 2,5 MHz mit 16-Bit A/D-Wandlern und ein maximales Potential gegen Erde von 1500 V DC CAT II. Dieses Modul ist für Anwendungen geeignet, die weniger Bandbreite erfordern, wie z.B. Effizienztests von industriellen Motorantrieben mit IGBTs oder Windturbinen und PV-Invertern. In Kombination mit HIOKIs umfangreichem Sortiment an hochgenauen und breitbandigen Stromsensoren, Stromzangen sowie Strommessboxen für den Direktanschluss bietet der PW8001 eine einzigartige und umfassende Lösung für die zuverlässige Messung von Anwendungen, die von kleinsten elektronischen Geräten bis hin zu großen Stromsystemen reichen. Der PW8001 Leistungsanalysator und die dazu gehörenden Stromsensoren werden von HIOKI entwickelt und produziert, was eine automatische Phasenverschiebungskorrektur ermöglicht. Diese gewährleistet eine äußerst genaue Messung des Phasenwinkels zwischen Spannung und Strom, selbst bei hohen Frequenzen und niedrigen Leistungsfaktoren. Der PW8001 bietet die einzigartige Funktion der Leistungsspektrumanalyse. Während die traditionelle FFT-Funktion die Harmonischen auf der Grundlage der Grundfrequenz bestimmt und den Frequenzbereich damit stark einschränkt, deckt diese neue Funktion das gesamte Frequenzspektrum des Analysators ab. Die Leistungsspektrumanalyse liefert schnelle Einblicke zur Verlustleistung im hochfrequenten Bereich und stellt Entwicklern wertvolle Daten für die weitere Verbesserung der Systemeffizienz zur Verfügung. Weitere Funktionen wie die Breitband-Oberschwingungsanalyse und die Motoranalyse gewährleisten präzise und zuverlässige Ergebnisse bei der Analyse einer Vielzahl von Anwendungen in der Leistungselektronik, wie z. B. die Entwicklung hocheffizienter Inverter, elektrischer Antriebsstränge und Elektromotoren. Die kleinste Aktualisierungsrate von nur 1 ms erlaubt eine präzise Erkennung und Analyse schneller Leistungsschwankungen, wie sie beispielsweise beim Laden oder Entladen von Batterien in Elektrofahrzeugen auftreten. Datenaktualisierungen auch in dieser höchsten Geschwindigkeit beeinträchtigen dabei nicht die Messgenauigkeit.Eine optische Verbindung ermöglicht die Synchronisation von zwei PW8001 Leistungsanalysatoren, um die maximale Anzahl der Messkanäle auf 16 zu erhöhen. Diese synchronisierte Leistungs- und Effizienzmessung vereinfacht die Messkonfiguration und eliminiert Zeitunterschiede bei der Datenerfassung, da die Abtastung aller Eingänge zeitgleich erfolgt.

Der CT6872 ist ein hochpräziser AC/DC-Stromsensor, der für die detaillierte Beobachtung von Wellenformen und Harmonieanalysen entwickelt wurde. Mit einem Frequenzbereich von bis zu 10 MHz ist er ideal für Hochfrequenztests in der Leistungselektronik geeignet. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC) Technische Details: Strombereich: 50 A AC/DC Frequenzbereich: DC bis 10 MHz Genauigkeit: ±0,03% Messwert, ±0,002% Endwert Maximaler Leitungsdurchmesser: 24 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher

Der CT6873A ist ein fortschrittlicher Stromsensor, der hochpräzise AC/DC-Strommessungen für Leistungsanalysen ermöglicht. Sein breiter Frequenzbereich und seine exzellente Phasengenauigkeit machen ihn ideal für komplexe Wellenform- und Harmoniestudien. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC) Technische Details: Strombereich: 200 A AC/DC Frequenzbereich: DC bis 10 MHz Genauigkeit: ±0,03% Messwert, ±0,002% Endwert Maximaler Leitungsdurchmesser: 24 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher

Der CT6875 AC/DC Stromsensor ist für präzise Strommessungen über einen breiten Frequenzbereich ausgelegt, von DC bis 2 MHz. Mit einem Nennstrom von 500 A eignet sich der Sensor ideal für F&E, Qualitätsbewertungen, Fertigung und Wartung in Branchen wie drahtlose Ladesysteme, Wechselrichtermotoren, PV-Stromrichter und Schnellladeeinrichtungen für Elektrofahrzeuge. In Kombination mit dem Power Analyzer PW8001 ermöglicht der Sensor präzise Messungen von Hochfrequenz- und Niedrigleistungsfaktoren. Technische Details: Nennstrom: 500 A Frequenzbandbreite: DC bis 2 MHz Grundgenauigkeit: Amplitude: ±0,04 % v.E. ±0,008 % v.E., Phase: ±0,08° Maximaler Leiterdurchmesser: 36 mm Maximale Nennspannung gegen Erde: 1000 V CAT III Betriebstemperatur: -40°C bis 85°C Anforderung an den Eingangswiderstand: 1 MΩ oder höherAusgangsanschluss: ME15W Kabellänge: 3m

Der CT6876 AC/DC Stromsensor wurde für präzise Strommessungen entwickelt und bietet einen Frequenzbereich von DC bis 1,5 MHz. Mit einem Nennstrom von 1000 A eignet er sich ideal für anspruchsvolle Anwendungen in der Industrie, wie zum Beispiel Wechselrichtermotoren, Elektrofahrzeuge und Leistungselektronik. Der Sensor bietet eine hervorragende Rauschfestigkeit und hohe Präzision, was ihn zur besten Wahl für Hochstrom- und Hochgeschwindigkeitsmessungen macht. In Kombination mit Hioki Power Analyzern sorgt er für genaue Messungen der Leistungsumwandlungseffizienz, insbesondere in Hochfrequenzumgebungen. Technische Details: Modell: CT6876Nennstrom: 1000 A Frequenzbandbreite: DC bis 1,5 MHz Grundgenauigkeit: Amplitude: ±0,04% v.E. ±0,008% v.E. Phase: ±0,1° Maximaler Leiterdurchmesser: 36 mm Maximale Nennspannung gegen Erde: 1000 V CAT III Betriebstemperatur: -40°C bis 85°C Anforderung an den Eingangswiderstand: 1 MΩ oder höher Ausgangsanschluss: ME15W

Hauptattribute:Hohe Genauigkeit ±0,3 % Messbarer Strom 100 μA bis 2 AUltrakleine Zange mit Schiebe-Verschlussmechanismus Großer Temperaturbereich -40 bis 85°C Bandbreite von DC bis 100 kHz USPs: Einfache Installation, auch bei engen Platzverhältnissen Genaue Messung von kleinsten StrömenAutomatische Erkennung durch HIOKI Leistungsanalysator PW8001 Ermöglicht stabile Messungen von Alaska bis zur Sahara Applikationen: Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie Motorsteuergeräte (ECUs), Innenbeleuchtung usw. Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in EVs, um die Reichweite zu erhöhen Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit zwischen den Ladevorgängen zu verlängernIm Detail:Die ultrakompakte Stromzange CT6830 mit ihrer Schiebe-Verschlussmechanismus ist eine der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von Strömen von 100 μA bis 2 A AC/DC und Frequenzen bis 100 kHz ist selbst auf engstem Raum mit einer Genauigkeit von ±0,3 % möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bau- und Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter extremen Temperaturbedingungen genau zu überwachen. Der CT6830 ist für die Verwendung mit einem HIOKI-Leistungsanalysator, Speicherrekorder oder Datenlogger ausgelegt und bietet detaillierte Einblicke beispielsweise in den Energieverbrauch eines Fahrzeugs oder anderen komplexen elektrischen Systemen. In Kombination mit einer Stromversorgung wie dem CT9555, CT9556 oder CT9557 kann die CT6830 Stromzange auch mit Geräten von Drittanbietern, wie etwa DAQ-Systemen oder Oszilloskopen, verbunden werden.

Hauptattribute: Hohe Genauigkeit ±0,3 % Messbarer Strom 1 mA bis 20 A Ultrakleine Zange mit Schiebe-Verschlussmechanismus Großer Temperaturbereich -40 bis 85°C Bandbreite von DC bis 100 kHz USPs: Einfache Installation, auch bei engen PlatzverhältnissenGenaue Messung von kleinsten Strömen Automatische Erkennung durch HIOKI Leistungsanalysator PW8001 Ermöglicht stabile Messungen von Alaska bis zur Sahara Applikationen: Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie Motorsteuergeräte (ECUs), Innenbeleuchtung usw. Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in EVs, um die Reichweite zu erhöhen Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit zwischen den Ladevorgängen zu verlängernIm Detail:Die ultrakompakte Stromzange CT6831 mit ihrer Schiebe-Verschlussmechanismus ist eine der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von Strömen von 1 mA bis 20 A AC/DC und Frequenzen bis 100 kHz ist selbst auf engstem Raum mit einer Genauigkeit von ±0,3 % möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bau- und Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter extremen Temperaturbedingungen genau zu überwachen. Der CT6831 ist für die Verwendung mit einem HIOKI-Leistungsanalysator, Speicherrekorder oder Datenlogger ausgelegt und bietet detaillierte Einblicke beispielsweise in den Energieverbrauch eines Fahrzeugs oder anderen komplexen elektrischen Systemen. In Kombination mit einer Stromversorgung wie dem CT9555, CT9556 oder CT9557 kann die CT6831 Stromzange auch mit Geräten von Drittanbietern, wie etwa DAQ-Systemen oder Oszilloskopen, verbunden werden.

Der CT6841A ist ein hochpräziser AC/DC-Stromsensor, der für eine Vielzahl von Anwendungen, einschließlich industrieller und automobiler Bereiche, entwickelt wurde. Er liefert zuverlässige und genaue Messungen auch unter extremen Bedingungen, dank seines breiten Frequenzbereichs und seiner robusten Bauweise. Dieser Sensor ist ideal für die detaillierte Beobachtung von Stromverläufen und Laststrommessungen geeignet. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC). Technische Details: Strombereich: 20 A AC/DC Frequenzbereich: DC bis 2 MHz Genauigkeit: ±0,2% Messwert, ±0,05% Endwert Maximaler Leitungsdurchmesser: 20 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher

Der CT6843A ist ein vielseitiger AC/DC-Stromsensor, der speziell für industrielle und automobile Anwendungen entwickelt wurde. Mit seinem breiten Frequenzband und seiner hohen Messgenauigkeit erfasst er zuverlässig Stromschwankungen im Hoch- und Niederfrequenzbereich und ist somit ideal für umfassende elektrische Tests geeignet. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC) Technische Details:Strombereich: 200 A AC/DC Frequenzbereich: DC bis 700 kHz Genauigkeit: ±0,2% Messwert, ±0,02% Endwert Maximaler Leitungsdurchmesser: 20 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher

Der CT6844A ist ein robuster AC/DC-Stromsensor, der für Hochstrommessungen bis zu 500 A ausgelegt ist. Sein breiter Frequenzbereich und seine hohe Genauigkeit machen ihn ideal für Tests und Analysen in der Automobil- und Industrieanwendung. Er ist in der Lage, anspruchsvollen Umgebungen standzuhalten. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC)Technische Details: Strombereich: 500 A AC/DC Frequenzbereich: DC bis 500 kHz Genauigkeit: ±0,2% Messwert, ±0,02% Endwert Maximaler Leitungsdurchmesser: 20 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher

Der CT6845A ist ein Hochleistungs-AC/DC-Stromsensor, der für die Messung von Strömen bis zu 500 A ausgelegt ist. Er bietet hohe Genauigkeit und einen breiten Frequenzbereich, was ihn zu einer hervorragenden Wahl für verschiedene Leistungsmesstechniken macht. Der Sensor ist auch für raue Umgebungen ausgelegt. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC) Technische Details: Strombereich: 500 A AC/DC Frequenzbereich: DC bis 200 kHz Genauigkeit: ±0,2% Messwert, ±0,02% Endwert Maximaler Leitungsdurchmesser: 50 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher

Der CT6846A ist ein robuster AC/DC-Stromsensor, der für die Messung von Hochströmen bis zu 1000 A entwickelt wurde. Mit seinem breiten Frequenzbereich und seiner Präzision ist er ideal für industrielle Anwendungen und die Leistungselektronik geeignet und bietet auch in rauen Umgebungen genaue Messungen. Er unterstützt die Automatische Korrektur der Phasenverschiebung (APSC) Technische Details: Strombereich: 1000 A AC/DC Frequenzbereich: DC bis 100 kHz Genauigkeit: ±0,2% Messwert, ±0,02% Endwert Maximaler Leitungsdurchmesser: 50 mm Betriebstemperatur: -40°C bis 85°C Anforderung an Messinstrument: Eingangsimpedanz von 1 MΩ oder höher
