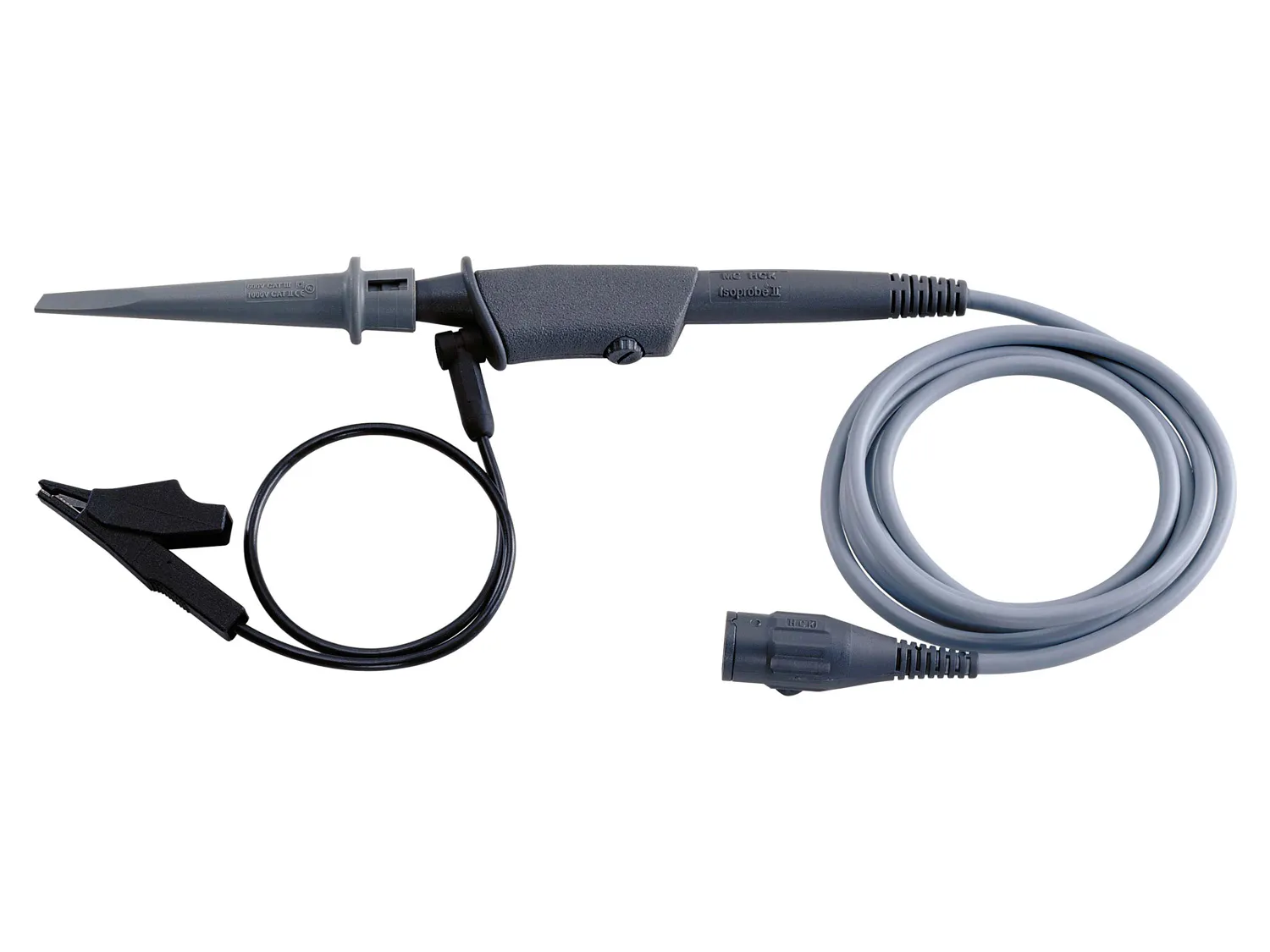

HIOKI 9665 – 10:1 - Tastkopf
Beschreibung
Produktinformationen HIOKI 9665 – 10:1 - Tastkopf
Der HIOKI 9665 ist ein 10:1 Tastkopf zur Spannungsmessung mit den Memory Recordern MR6000, MR6000-01, MR8740T, MR8740, MR8741, MR8827, MR8847A und MR8848 sowie den kompatiblen Modulen 8966, U8975, 8968, U8978, U8976 und 8972. Der HIOKI 9665 ist für Messgeräte mit 1 MΩ Eingangswiderstand ausgelegt und unterstützt Messungen bis 1000 V rms. Die maximale Spannung gegen Erde beträgt 1000 V CAT II, ist jedoch vom verwendeten Modul abhängig.
Technische Spezifikationen
- Teilungsverhältnis: 10:1, für Messgeräte mit 1 MΩ Eingangswiderstand
- Genauigkeit: ±2% bei DC 100 V
- Maximale Eingangsspannung: 1000 V rms bis 500 kHz
- Maximale Spannung gegen Erde: 1000 V CAT II, abhängig vom verwendeten Modul
- Eingangsimpedanz/-kapazität: 9 MΩ / 18 pF ±2 pF
- Frequenzbereich: DC bis 150 MHz
- Kompensationskapazität: 15 pF bis 45 pF
- Kabellänge: 1,5 m
Zugehörige Produkte
- MR6000
- MR6000-01
- MR8740T
- MR8740
- MR8741
- MR8827
- MR8847A
- MR8848
- 8966
- U8975
- 8968
- U8978
- U8976
- 8972
Lieferumfang
- 9665 – 10:1 Tastkopf
- Schutztasche
Maße & Verpackungen
| Gewicht | 0,12 kg |
|---|
