HIOKI RM3546 - Präzisionsmessgerät für DC-Widerstände zur Schweißwiderstandsprüfung
DC-Widerstandsmessgerät mit Active Circuit Protection bis DC 60 V, hoher Path-Resistance-Toleranz, 13 Messbereichen von 1 mΩ bis 1000 MΩ, maximalem Messstrom 1 A, Multiplexer-Option (bis zu 20 Kanäle), Fernsteuerung über LAN, RS-232C und USB
Produktnummer:
RM3546
EAN:
4536036014903
Länge:
307 mm
Breite:
215 mm
Höhe:
80 mm
Gewicht:
3.5 kg
Produktinformationen HIOKI RM3546 - Präzisionsmessgerät für DC-Widerstände zur Schweißwiderstandsprüfung
Technische Eckdaten
- Messbereiche: 1 mΩ bis 1000 MΩ (13 Messbereiche)
- Active Circuit Protection: DC 60 V
- Path-Resistance-Toleranz: bis 9 Ω (PR-Modus, 500 mA)
- Maximaler Messstrom: 1 A DC
- Multiplexer-Option mit Z3003 für bis zu 20 Messkanäle (4-Leiter-Messung)
Typische Anwendungen
- Automatisierte Schweißwiderstandsprüfung an Batteriezelllaschen
- Schweißwiderstandsprüfung von Busbars in Batteriemodulen
- Manuelle Widerstandsmessung an Verbindungen von Batteriemodulen
- Automatisierte Mehrpunkt-Widerstandsmessung mit Multiplexer-Option Z3003
Detaillierte Produktübersicht
Der RM3546 ist ein DC-Widerstandsmessgerät mit besonderem Fokus auf die Schweißwiderstandsprüfung, beispielsweise an Batteriezellen und Batteriemodulen. Selbst Mikroohm-Messungen lassen sich kurz nach dem Schweißen stabil durchführen, solange die Verbindung noch abkühlt. Die Messstabilität bleibt zudem bei langen Leitungswegen sowie beim Einsatz von Scannern oder Relais erhalten, die den Gesamtwiderstand im Messpfad erhöhen. Eine Active Circuit Protection bis DC 60 V ermöglicht darüber hinaus sichere manuelle Widerstandsmessungen im Service an Batteriemodulen.Der RM3546 verfügt über 13 Messbereiche von 1 mΩ bis 1000 MΩ bei einem maximalen Messstrom von 1 A. Der kleinste 1-mΩ-Messbereich bietet die erforderliche Auflösung für die präzise Bewertung kleinster Widerstandsänderungen an Schweißverbindungen, bei einer Auflösung bis zu 1 nΩ und einer Grundgenauigkeit von ±0,045 % vom Messwert ±0,010 % vom Endwert. Optionale interne Multiplexer-Karten ermöglichen automatisierte Mehrkanal-Widerstandsmessungen, ohne dass ein externer Scanner oder zusätzliche Steuereinheiten integriert werden müssen.
Messstabilität bei langen Leitungswegen
In automatisierten Prüfsystemen ist das Widerstandsmessgerät häufig in einem gewissen Abstand zur Messstelle installiert. Gründe dafür können der Schaltschrankaufbau, Platzverhältnisse oder eine räumliche Trennung zwischen Messgerät und Prüfling sein. In der Praxis führen solche Installationsbedingungen häufig zu langen Leitungswegen und zusätzlichen Reihenelementen in der gesamten Messstrecke.Diese installationsbedingten Einflüsse erhöhen den Widerstand der Messstrecke und können niederohmige Messungen beeinflussen. Mit einer Widerstandstoleranz der gesamten Messstrecke von bis zu 9 Ohm gewährleistet der RM3546 auch unter solchen Bedingungen stabile Mikroohm-Messungen. Dadurch wird die Abhängigkeit von Kabellängen und Verdrahtungskonzepten reduziert und die Integration in automatisierte Prüfsysteme vereinfacht.
Temperatureinflüsse nach dem Schweißen
Nach dem Schweißen verändert sich der elektrische Widerstand einer Verbindung temperaturabhängig während der Abkühlphase, was die Bewertung von Messergebnissen erschweren kann, selbst bei unveränderter Qualität der Schweißverbindung. In der Praxis erfordert dies entweder eine vollständige Abkühlung vor der Messung oder die Einbeziehung der Temperatur am Schweißpunkt in die Widerstandsbewertung, wofür eine zuverlässige und reproduzierbare temperaturbezogene Information zum Messzeitpunkt erforderlich ist.Zur Reduzierung solcher temperatureinflussbedingten Abweichungen nutzt der RM3546 eine Advanced Temperature Compensation (ATC). Dabei werden Widerstandswerte anhand einer extern bereitgestellten temperaturbezogenen Prozessinformation kompensiert. Der RM3546 verarbeitet hierfür ein analoges Eingangssignal im Bereich von 0 bis 2 V, wie es zur Darstellung von Temperaturwerten aus geeigneten Infrarotthermometern oder Prozesssensoren verwendet wird. ATC unterstützt so eine verbesserte Bewertung von Messergebnissen auch bereits kurz nach dem Schweißvorgang.
Messintegrität und Systemintegration

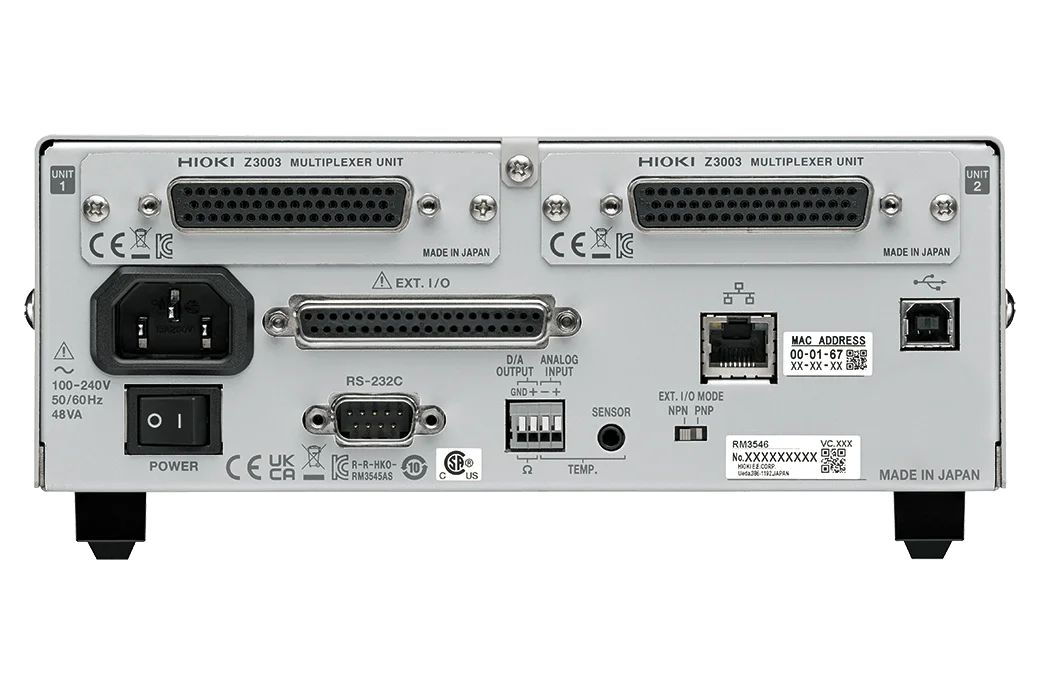

Um Offseteffekte bei niederohmigen Messungen zu reduzieren, ist der RM3546 mit einer Advanced Offset Voltage Compensation (A-OVC) ausgestattet. Durch Stromumkehr und Mittelwertbildung werden thermoelektrische Spannungen sowie interne Offsetspannungen unterdrückt. Zusätzlich werden widerstandsbasierte Temperaturänderungen des Prüflings ausgewertet und unzureichende Kontaktierungen erkannt, um Messabweichungen infolge thermischer Effekte oder schlechter elektrischer Verbindungen zu reduzieren.Für die Integration in automatisierte Prüfsysteme und Datenerfassungsumgebungen stellt der RM3546 LAN-, USB- und RS-232C-Schnittstellen zur Kommunikation mit PCs und Steuerungen bereit. Ergänzend steht eine EXT-I/O-Schnittstelle für externe Trigger- sowie Gut/Schlecht-Signale zur Verfügung. Ein analoger D/A-Ausgang (0 V bis 1,5 V DC) ermöglicht Überwachungs- oder Rückführungsaufgaben. Während der Systemeinrichtung und Inbetriebnahme unterstützt die Command-Monitor-Funktion durch die Anzeige von Kommunikationsbefehlen und -antworten direkt am Gerät und trägt so zur Reduzierung des Integrationsaufwands bei.
Erweiterbare Multiplexer-Konfiguration
Im RM3546 können bis zu zwei optionale Z3003-Multiplexerkarten installiert werden, die jeweils 10 Messkanäle im Vierleitermessverfahren bereitstellen. Mit zwei eingesetzten Karten lassen sich bis zu 20 Kanäle automatisch nacheinander messen, sodass mehrere Prüflinge ohne manuelles Umstecken bewertet werden können. Die Installation erfordert lediglich einen Kreuzschlitzschraubendreher und dauert etwa zwei Minuten.Für Anwendungen mit höherem Kanalbedarf kann der RM3546 alternativ mit dem HIOKI Multiplexer-System SW1002 kombiniert werden, das bis zu 132 Kanäle im Vierleitermessverfahren unterstützt.
Messungen an Batteriekontakten im Service
Bei Servicearbeiten werden Widerstandsmessungen an Batteriekontakten und elektrischen Übergängen in der Regel manuell mit konventionellen Messleitungen durchgeführt. Dabei kann es vorkommen, dass eine Messspitze ein Busbar mit anliegendem Spannungspotenzial berührt, während die andere versehentlich Kontakt zu Gehäuse oder Masse bekommt. Ohne eine entsprechende Schutzfunktion kann dies zu einer Beschädigung des Widerstandsmessgeräts führen.Aus diesem Grund verfügt das RM3546 über eine Active Circuit Protection (ACP) bis DC 60 V. Diese Funktion schützt das Messgerät vor unbeabsichtigt anliegenden Spannungen am Messeingang und erleichtert den sicheren Einsatz in Serviceumgebungen. Auch wenn die Active Circuit Protection in erster Linie für Serviceanwendungen relevant ist, bietet sie zusätzlich eine Absicherung bei Inbetriebnahme-, Einricht- oder Wartungsarbeiten in Produktionsumgebungen.
- RM3546 Widerstandsmessgerät
- Netzkabel
- Temperatursensor Z2001
- EXT I/O-Stecker (männlich)
- EXT I/O-Abdeckung
- Kurzanleitung
- Sicherheitshinweise
- Bedienungsanleitung
-
RM3545A, RM3546 Messleitungen Auswahlhilfe (Englisch)1,048 KB pdf
-
Bedienungsanleitung, Widerstandsmessgerät RM3545A, RM3546 (Englisch)8,158 KB pdf
-
Bedienungsanleitung, Widerstandsmessgerät RM3545A, RM3546 (Spanisch)7,817 KB pdf
-
Produktkatalog, Messgeräte für die Batterieindustrie (Englisch)6,753 KB pdf
-
Datenblatt, Widerstandsmessgerät RM3545A, RM3546 (Englisch)1,987 KB pdf
-
Produktbroschüre mit Datenblatt, DC-Widerstandsmessgerät RM3546 (Englisch)4,089 KB pdf
