CT7812 - Ultrakompakte AC/DC-Stromzange, 2 A / 100 kHz
Produktinformationen CT7812 - Ultrakompakte AC/DC-Stromzange, 2 A / 100 kHz
Technische Eckdaten:
- Hohe Genauigkeit ±0,3 %
- Messbarer Strom 100 μA bis 2 A

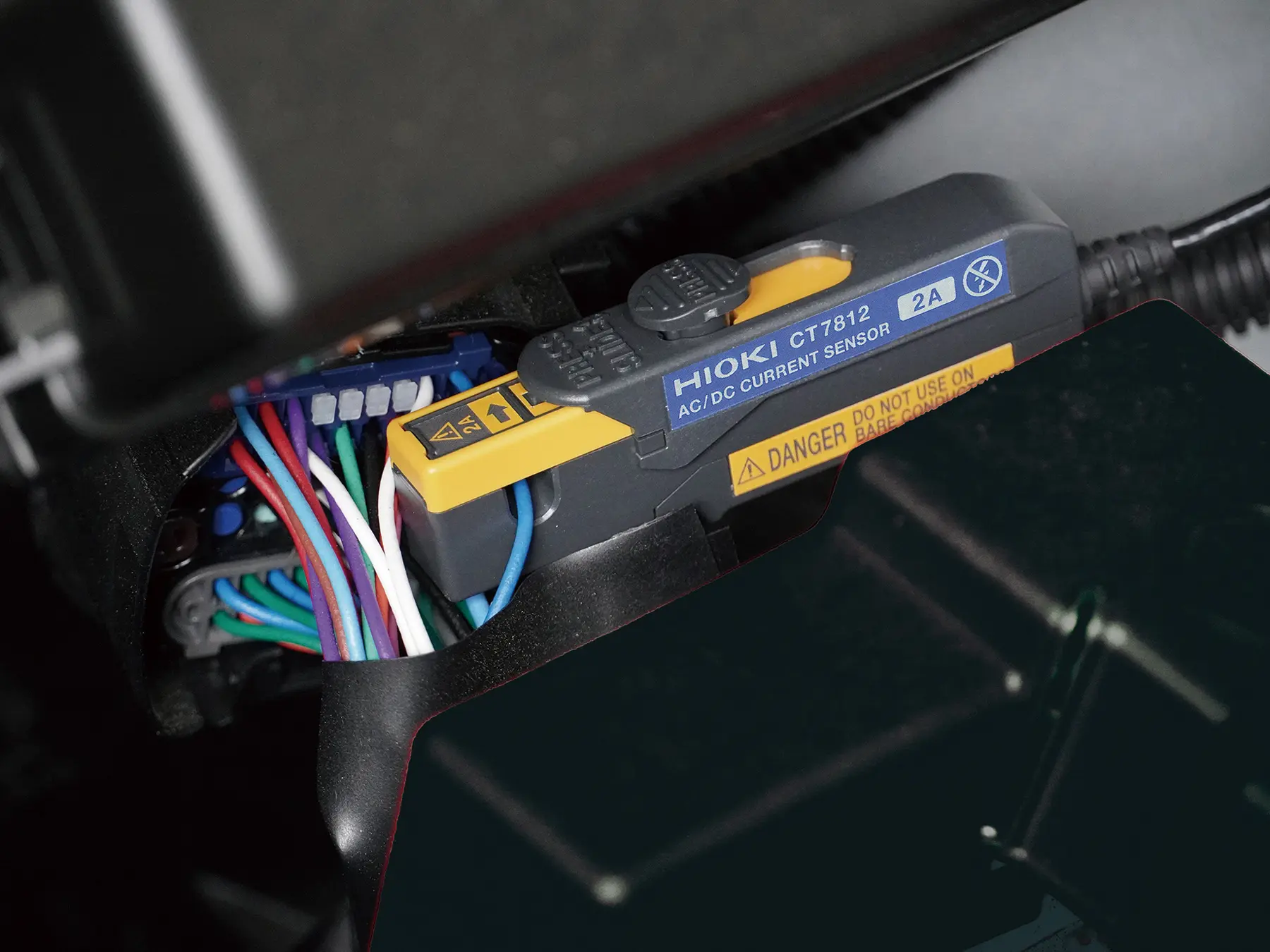

- Ultrakleine Zange mit Schiebe-Verschlussmechanismus
- Großer Temperaturbereich -40 bis 85°C
- Bandbreite von DC bis 5 kHz mit Datenlogger LR8450
Besondere Vorteile:

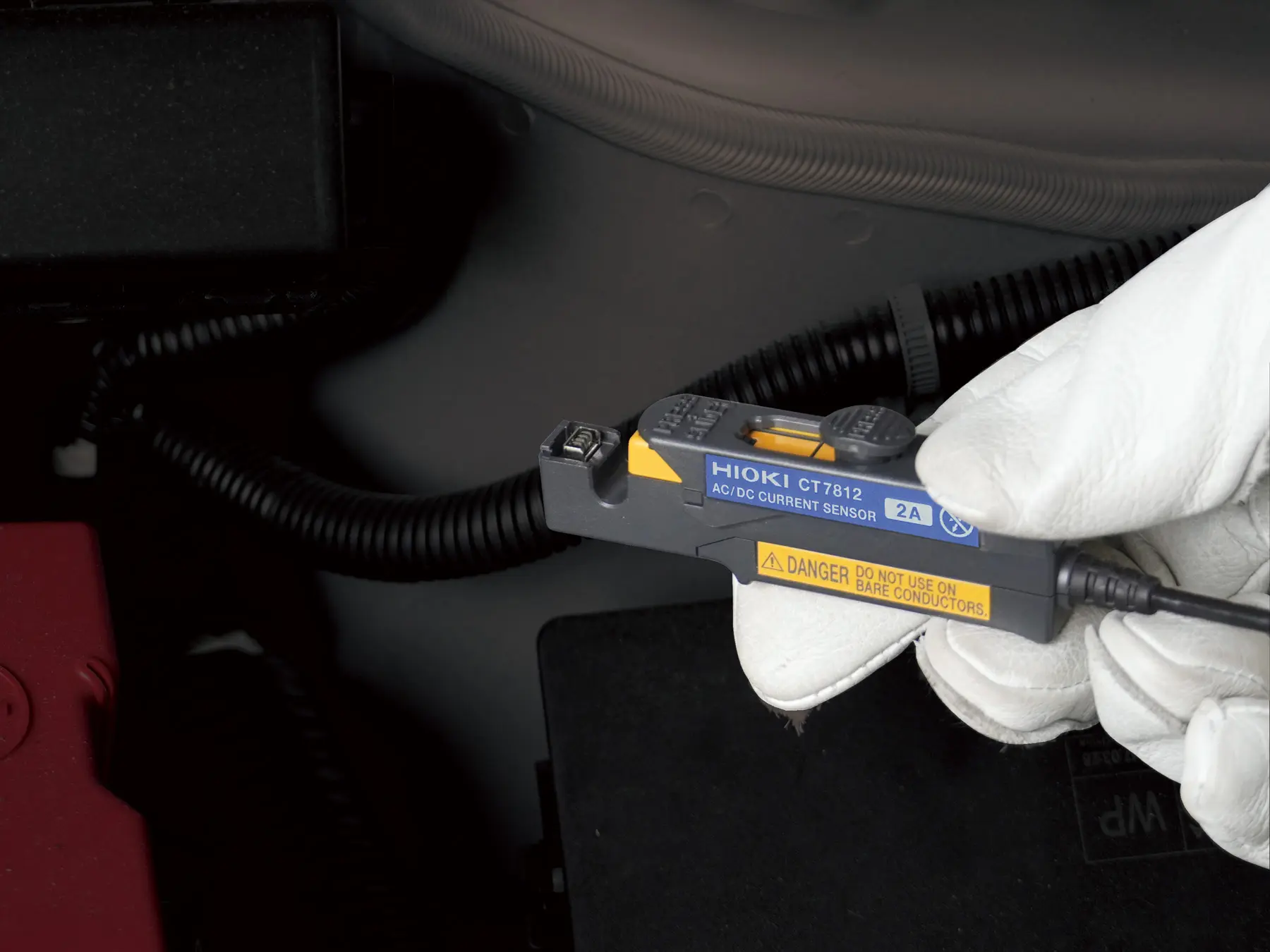

- Einfache Installation, auch bei engen Platzverhältnissen
- Genaue Messung von kleinsten Strömen
- Ermöglicht stabile Messungen von Alaska bis zur Sahara
Typische Anwendungen:
- Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV)

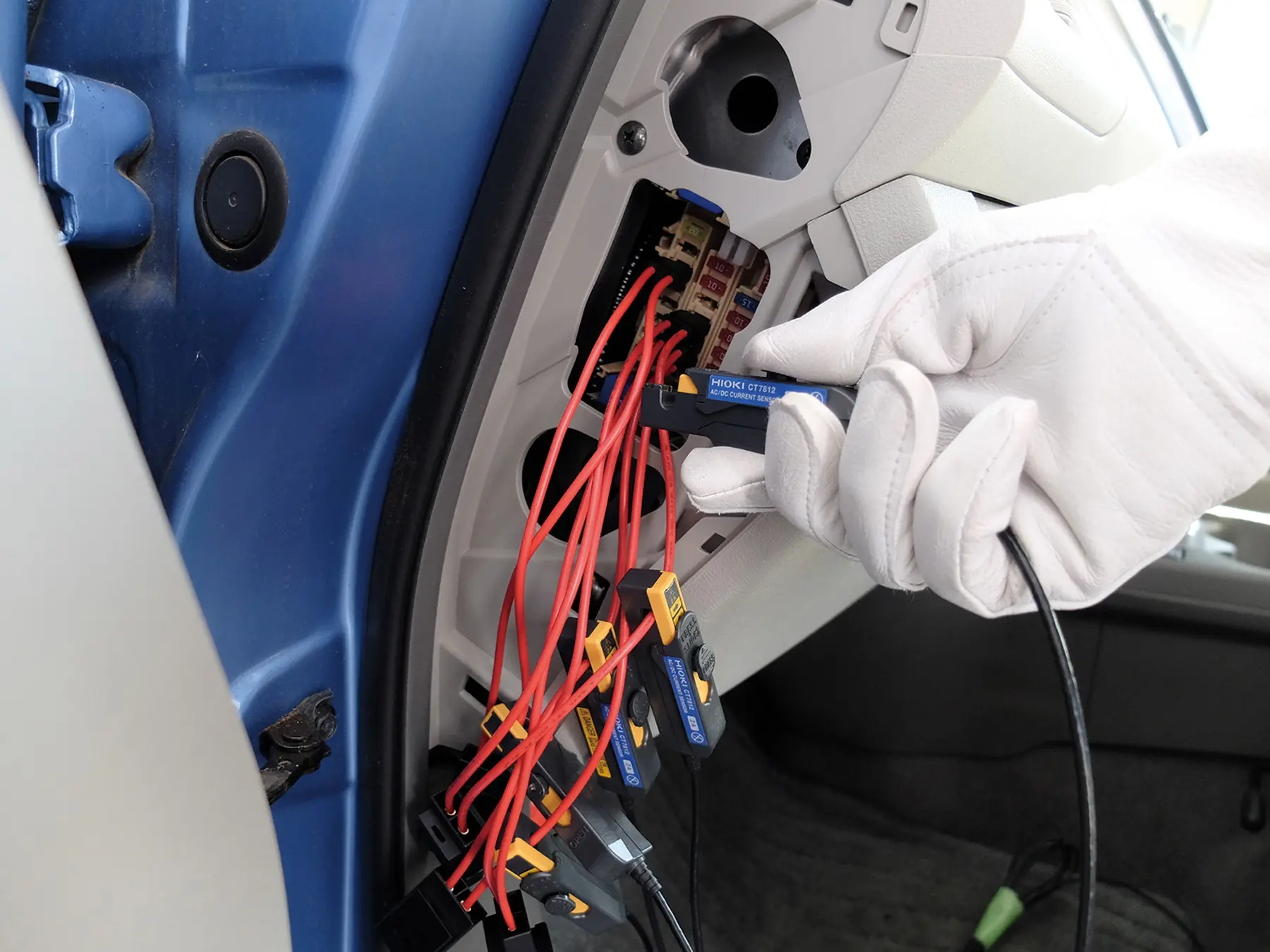

- Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie Motorsteuergeräte (ECUs), Innenbeleuchtung usw.
- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in EVs, um die Reichweite zu erhöhen
- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit zwischen den Ladevorgängen zu verlängern
Detaillierte Produktübersicht:
Exklusiv für die Verwendung mit der Datenlogger-Serie LR8450 konzipiert, können bis zu 55 Stromsignale gleichzeitig auf einem Gerät mit einer Bandbreite von bis zu 5 kHz aufgezeichnet werden. Die Anwendungen reichen von der Bereitstellung eines detaillierten Einblicks in den Energieverbrauch eines zu prüfenden Fahrzeugs bis hin zu anderen komplexen elektrischen Systemen. Die CT7812 mit ihrem PL14-Anschluss kann mit dem Datenlogger LR8450 entweder in Kombination mit dem Strommodul U8556 oder alternativ mit dem drahtlosen Strommodul LR8536 verwendet werden (erfordert LR8450-01).
- CT7812
- Farbige Etiketten (zur Kanalidentifizierung)
- Transportbehälter
- Bedienungsanleitung
- Vorsichtsmaßnahmen für den Betrieb
-
Produktkatalog mit Datenblatt, Stromzangen und -sensoren Serie (Englisch)15,126 KB pdf
-
Produktbroschüre mit Datenblatt, Datenlogger LR8450, LR8450-01 (Englisch)21,561 KB pdf
-
Bedienungsanleitung, AC/DC-Stromzange CT7812, CT7822 (Englisch)1,308 KB pdf
-
Produktbroschüre mit Datenblatt, Kompakte AC/DC-Stromzangen CT6830, CT6831, CT6833, CT6834, CT7812, CT7822 (Englisch)2,568 KB pdf
-
Flyer, DATA LOGGER LR8450, LR8450-01 Current Measurement Solutions for EV Development (Englisch)3,616 KB pdf
