ALDAS-Mini – Kompakter EIS-Analysator zur Entwicklung von Elektrolysezellen

Name: ALDAS-Mini – Kompakter EIS-Analysator zur Entwicklung von Elektrolysezellen
SKU: ALDAS-Mini
Price: 1.0 EUR
Availability: OutOfStock

Produktnummer: ALDAS-Mini

Produktinformationen ALDAS-Mini – Kompakter EIS-Analysator zur Entwicklung von Elektrolysezellen

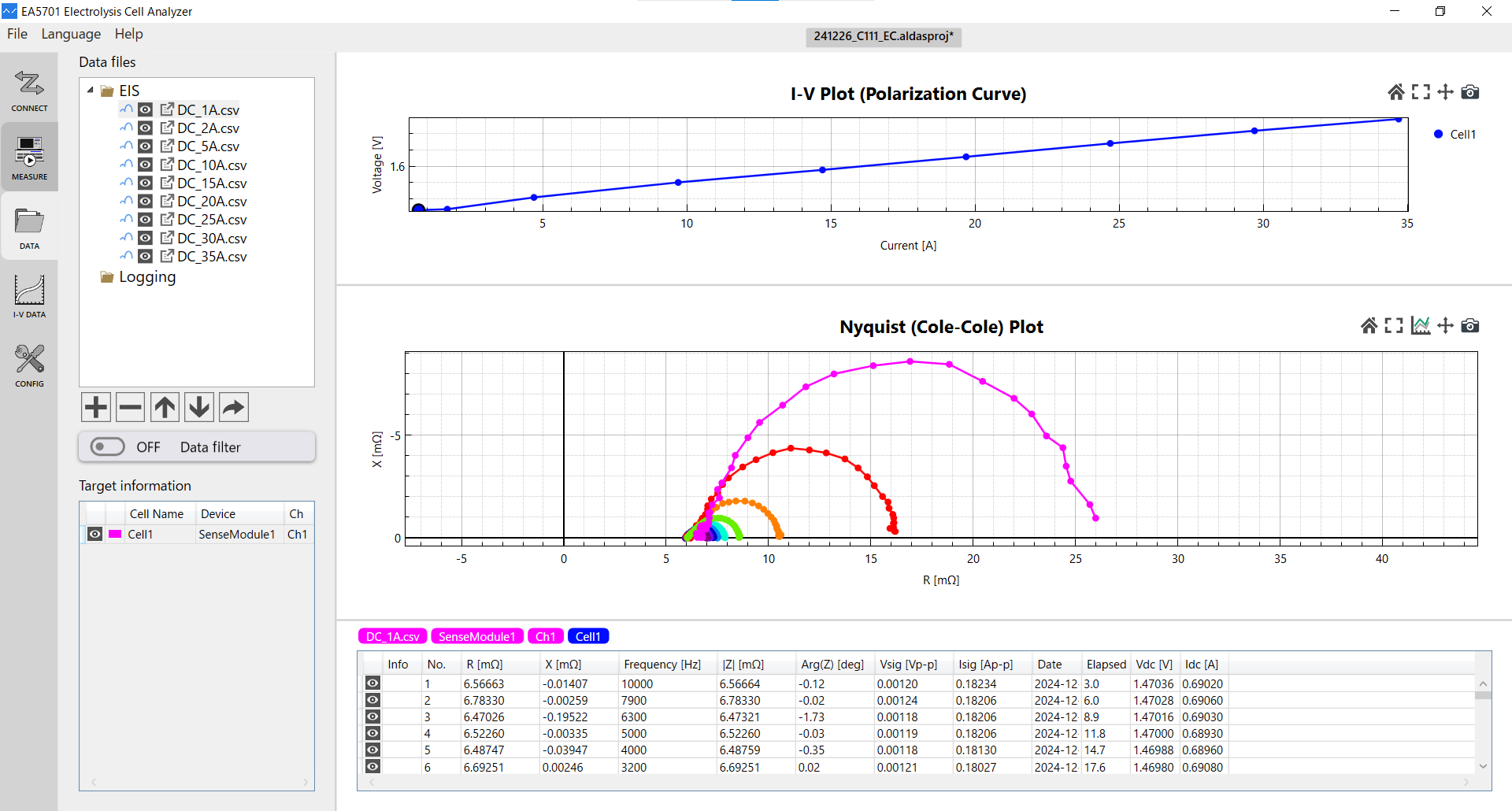

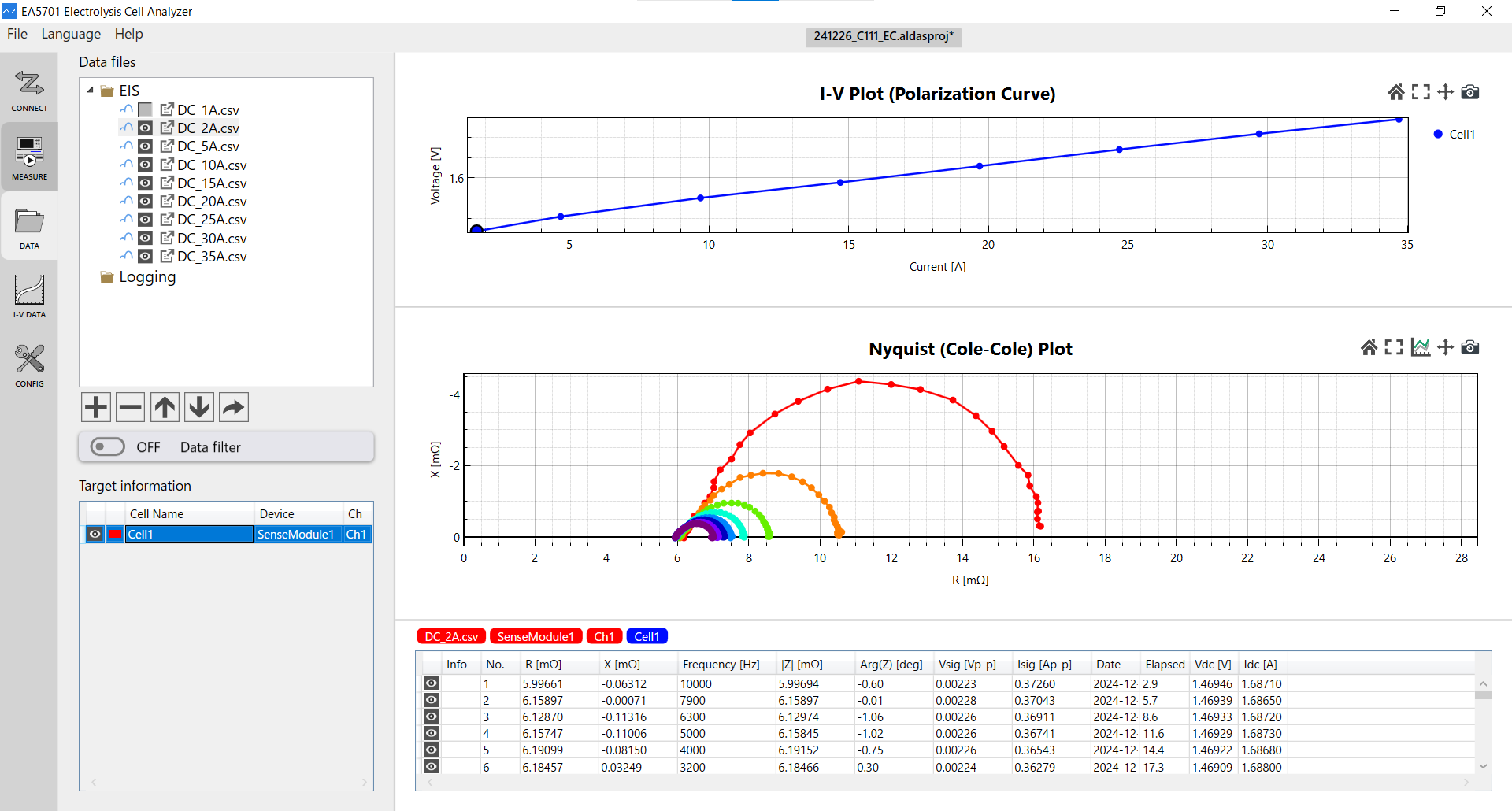

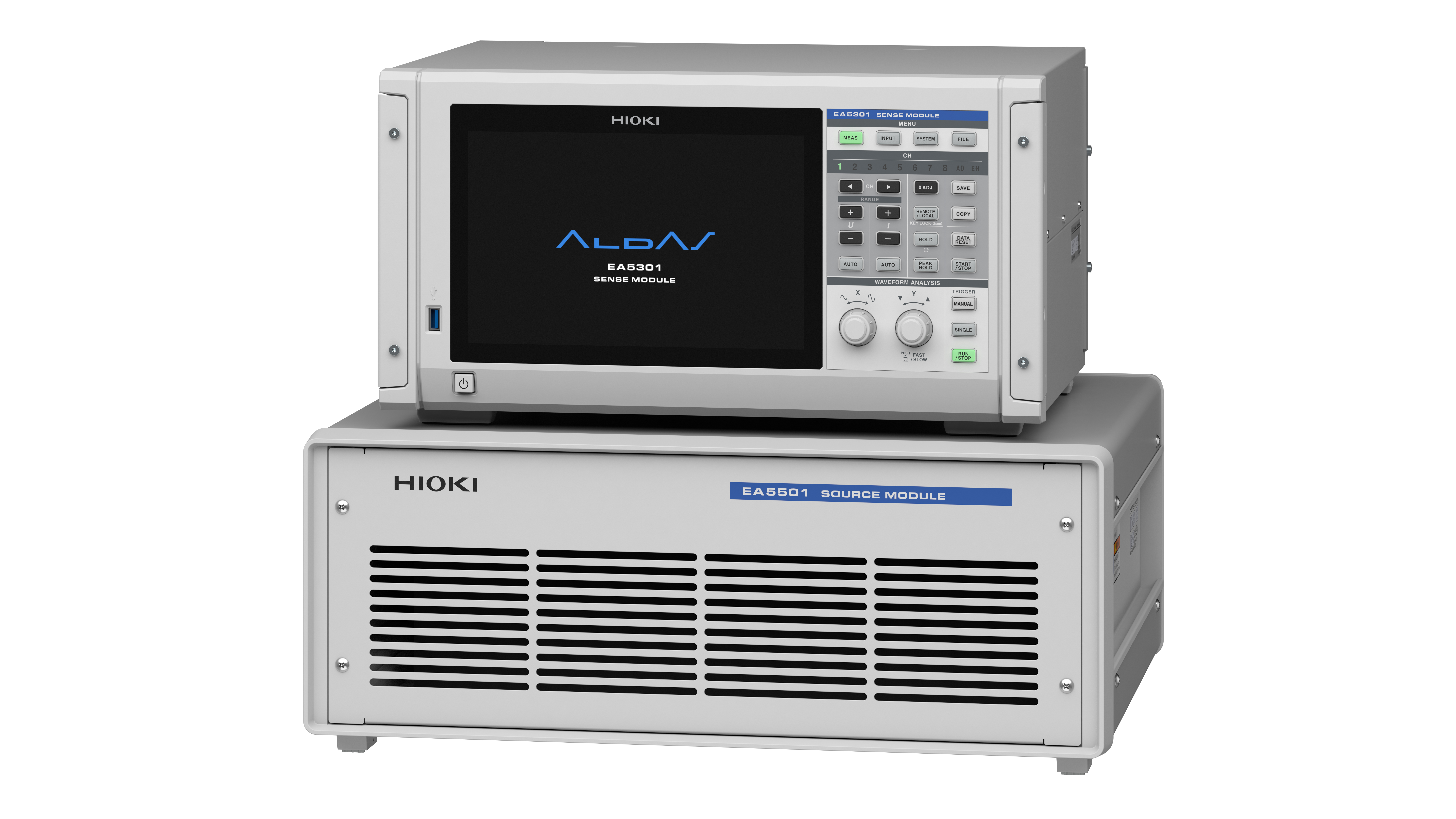

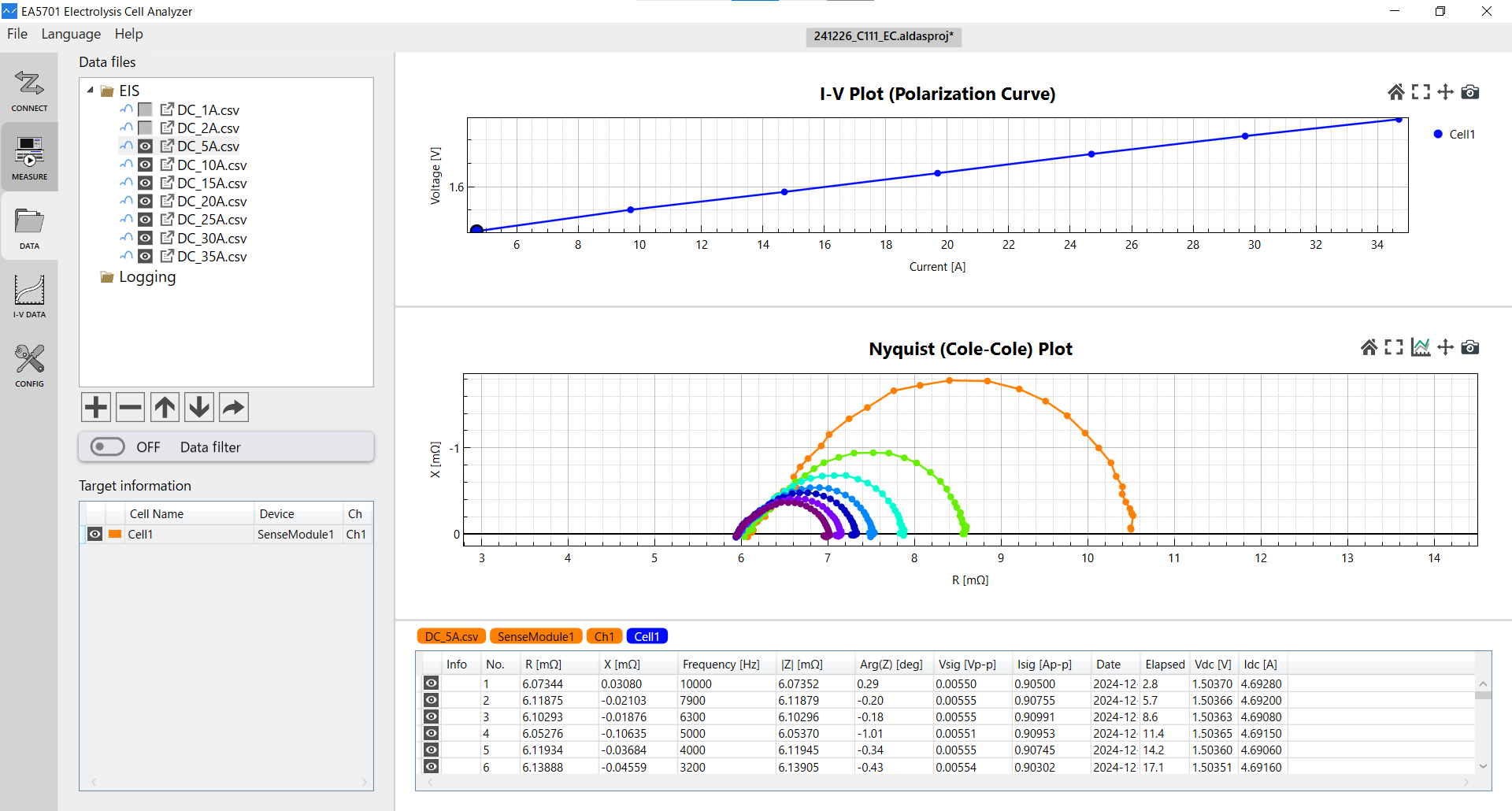

Der ALDAS-Mini ist ein kompakter, leistungsstarker Analysator für Elektrolysezellen, der gezielt die Forschung und Entwicklung von Wasserstofftechnologien beschleunigt. Mithilfe moderner elektrochemischer Impedanzspektroskopie (EIS) liefert das System detaillierte Einblicke in die Prozesse in Elektrolysezellen. Dadurch können Entwickler Wirkungsgrade optimieren, Energieverluste reduzieren und die Leistungsfähigkeit von Einzelzellen und Zell-Stacks nachhaltig verbessern.

Der Zellanalysator lässt sich ohne Anpassungen in bestehende Prüfaufbauten integrieren und erfordert keine Modifikation des vorhandenen Elektrolysesystems. Das macht ihn besonders flexibel für den Einsatz sowohl im Labor als auch in industriellen Umgebungen. Der ALDAS-Mini unterstützt eine Vielzahl von Elektrolysetechnologien – darunter PEM, SOEC, AEM und alkalische Systeme – und gewährleistet damit eine hohe Kompatibilität über verschiedene Entwicklungsplattformen hinweg.

Ein wesentliches Alleinstellungsmerkmal ist die Fähigkeit, Impedanzmessungen unter realen Hochstrom-Betriebsbedingungen durchzuführen. Dabei können Elektrolyseströme von wenigen Ampere bis zu 2000 A präzise erfasst werden. In Kombination mit der gleichzeitigen Mehrkanalmessung von bis zu acht Zellen ermöglicht der ALDAS-Mini einen effizienten Vergleich innerhalb von Zell-Stacks. Das steigert den Prüfdurchsatz erheblich und erlaubt das schnelle Erkennen von Leistungsunterschieden sowie Degradationsprozessen.

Dank hoher Störfestigkeit und präziser Stromerfassung liefert der ALDAS-Mini stabile und zuverlässige Messergebnisse – selbst unter anspruchsvollen Umgebungsbedingungen. Damit ist er ein leistungsstarkes Werkzeug für die Weiterentwicklung der nächsten Generation von Wasserstofftechnologien.

Der ALDAS-Mini ergänzt das ALDAS-Portfolio als kompakte Lösung und positioniert sich neben dem hochdynamischen ALDAS-α sowie dem leistungsstarken ALDAS-E.

Technische Spezifikation

Elektrochemische Impedanzspektroskopie (EIS) für Elektrolysezellen
Elektrolysestrombereich: bis zu 2000 A

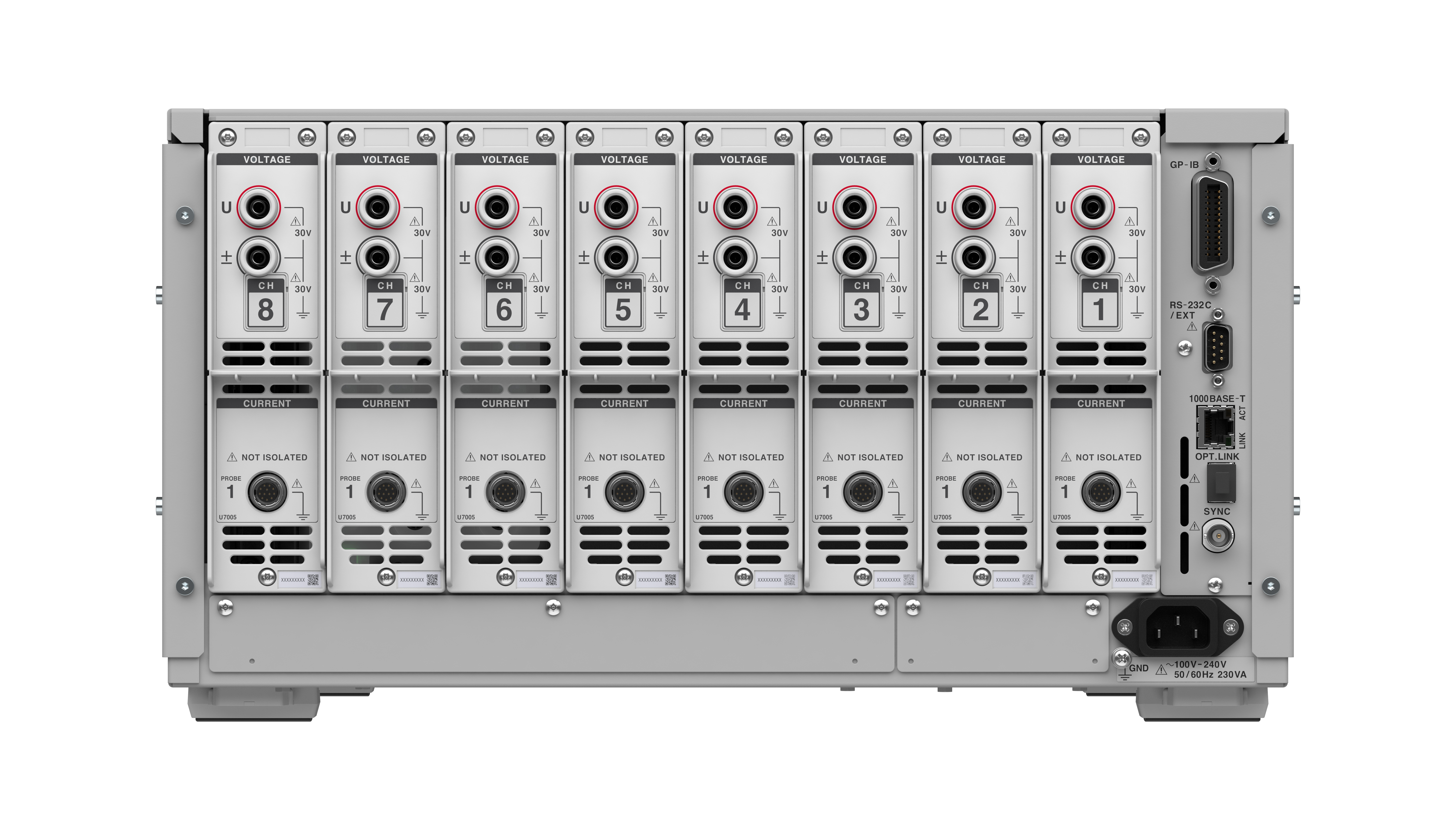

Mehrkanalmessung: gleichzeitige Messung von bis zu 8 Zellen
Kompatibel mit PEM-, SOEC-, AEM- und alkalischen Technologien
Hohe Störfestigkeit für stabile Messergebnisse
