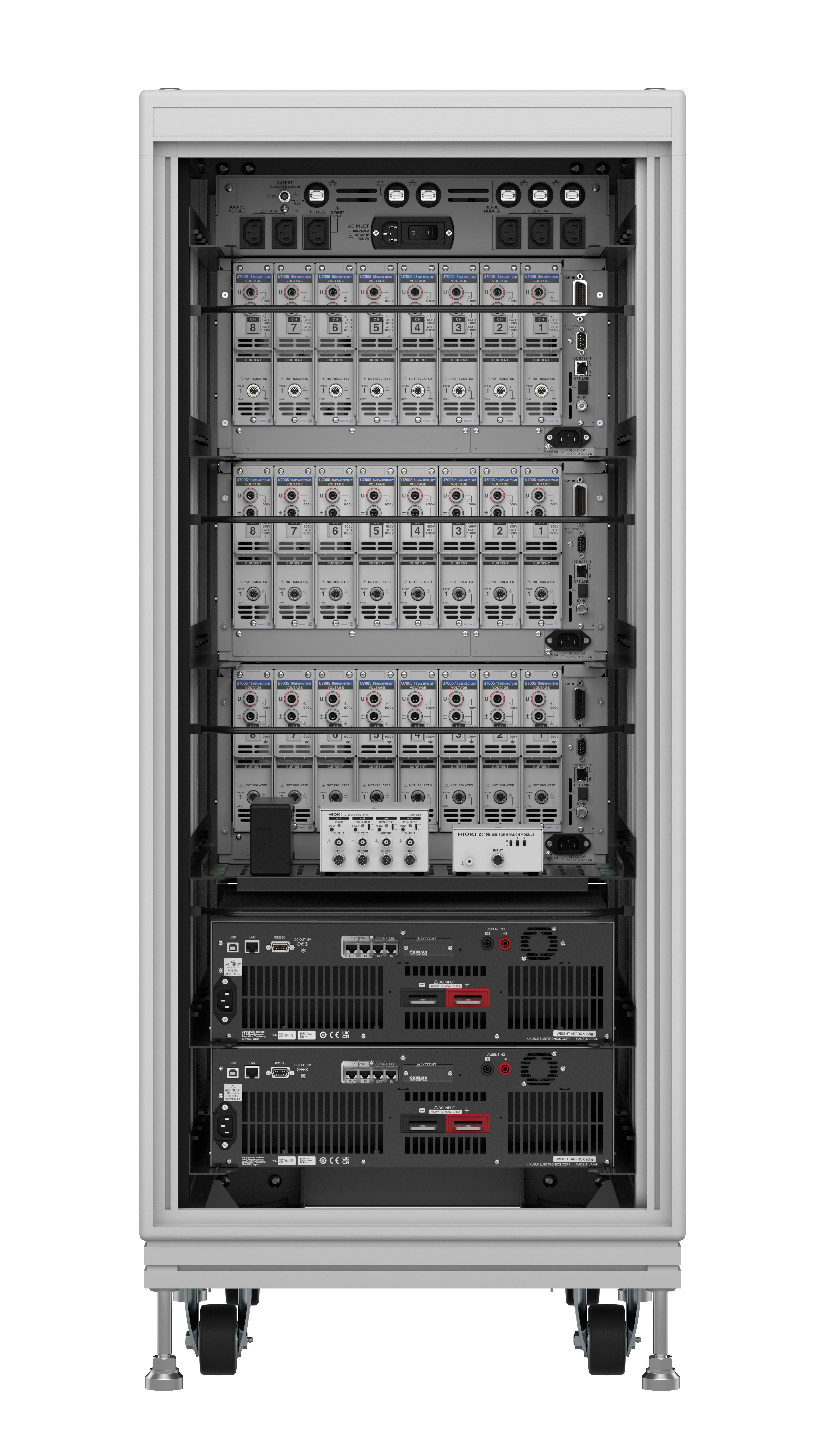

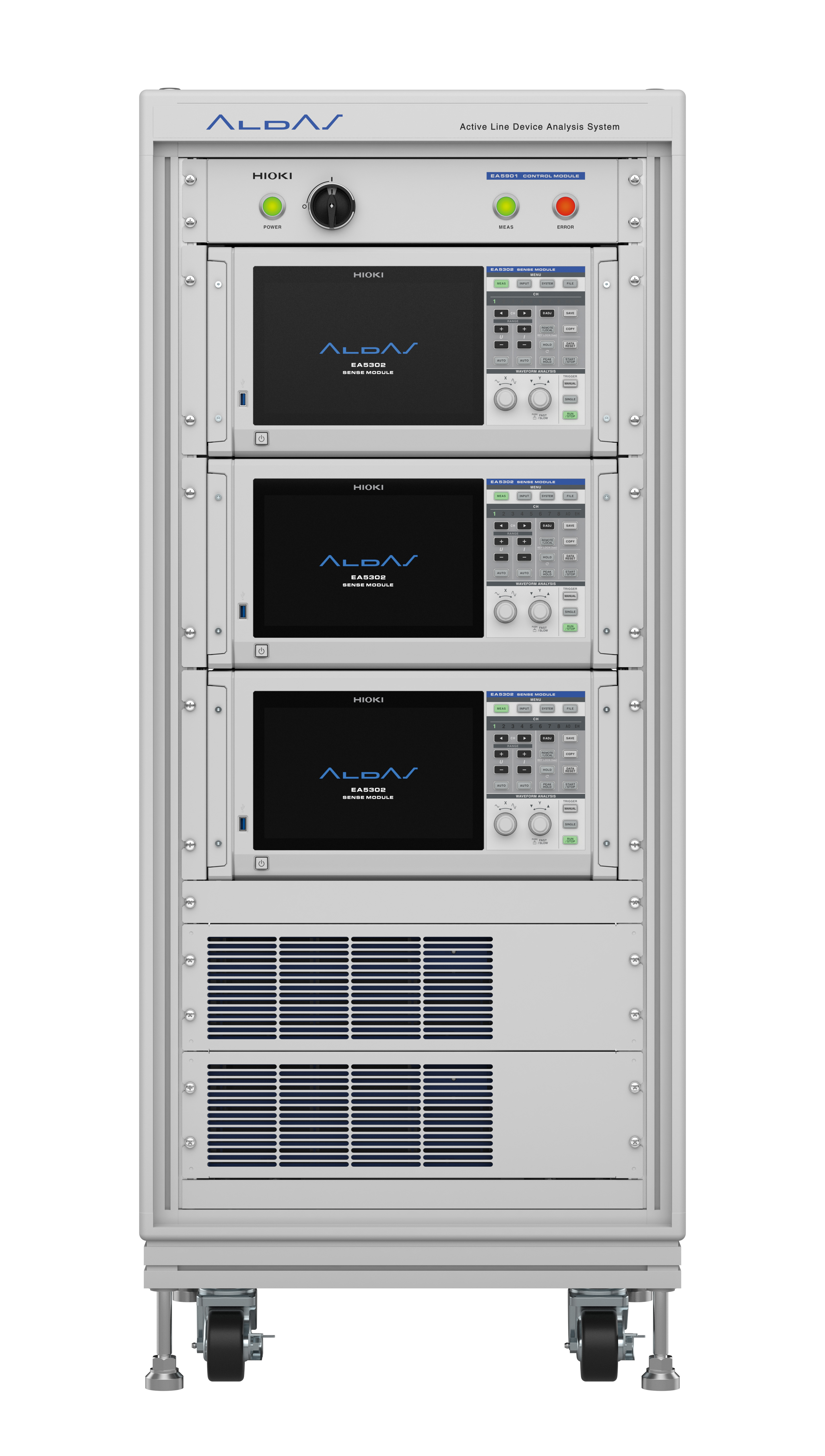

ALDAS-E – EIS-Messsystem für Elektrolyse- und Brennstoffzellen-Stacks im kW- bis MW-Bereich

Das ALDAS-E ist ein leistungsstarkes System für die elektrochemische Impedanzspektroskopie (EIS), das speziell für die Analyse großer Elektrolyse- und Brennstoffzellen-Stacks im laufenden Betrieb entwickelt wurde. Es ermöglicht präzise Impedanzmessungen unter realen Betriebsbedingungen und unterstützt Entwickler dabei, die Systemleistung zu bewerten, Verluste zu identifizieren und Degradationsprozesse von Anwendungen im kW- bis in den MW-Bereich zuverlässig zu überwachen.

Eine besondere Stärke des Systems liegt in seiner Fähigkeit, sehr hohe Ströme zu verarbeiten. Durch die Kombination mehrerer Stromsensoren unterstützt das ALDAS-E Messungen bis zu 10 kA und ist gleichzeitig in der Lage, kleinste AC-Signale in überlagerten, störbehafteten DC-Umgebungen präzise zu erfassen. Das ist eine entscheidende Voraussetzung für realitätsnahe Stack-Analysen.

Das ALDAS-E bietet eine skalierbare Mehrkanalmessung mit bis zu 48 Kanälen. Dadurch können sowohl das Gesamtverhalten des Stacks als auch die Performance einzelner Zellen gleichzeitig analysiert werden. Dies ermöglicht detaillierte Stack-Diagnosen, fundierte Vergleichsanalysen sowie eine gezielte Optimierung von Elektrolyse- und Brennstoffzellensystemen.

Trotz der Komplexität von Anwendungen im industriellen Maßstab ist das System für die einfache Integration in bestehende Prüfaufbauten ausgelegt, ohne dass zusätzliche Stromversorgungen oder Systemanpassungen erforderlich sind. Mit einer Messdauer von unter 8 Minuten sowie hoher Stabilität bis in den niederfrequenten Bereich reduziert das ALDAS-E die Evaluierungszeit deutlich – bei gleichzeitig hoher Messgenauigkeit.

Das ALDAS-E stellt die High-End-Lösung innerhalb der ALDAS-Produktfamilie dar und deckt Anwendungen ab, die über den Einsatzbereich des schnellen ALDAS-α und des kompakten ALDAS-Mini hinausgehen.

Technische Spezifikation

• Messobjekte: Elektrolysezellen, Brennstoffzellen und komplette Stacks
• Frequenzbereich: 10 mHz bis 100 kHz
• Messstrom: bis zu 10 kA (bei kombinierter Sensornutzung)
• Mehrkanalmessung: 1 bis 48 Kanäle
• Messspannung: 1,5 V bis 1000 V
