Passgenaue Prüfvorrichtungen für Impedanz- und Widerstandsmessgeräte
HIOKI Prüfvorrichtungen – Zuverlässiger Kontakt für präzise Messungen
Finden Sie die passende Lösung je nach Bauform und Größe Ihres Prüflings – etwa für SMD-Bauteile von 1 bis 10 mm (z. B. 9263) oder für bedrahtete Komponenten mit 0,3 bis 2 mm Leitungsdurchmesser (z. B. 9262). Auch Varianten mit DC-Bias-Zuführung sind erhältlich.

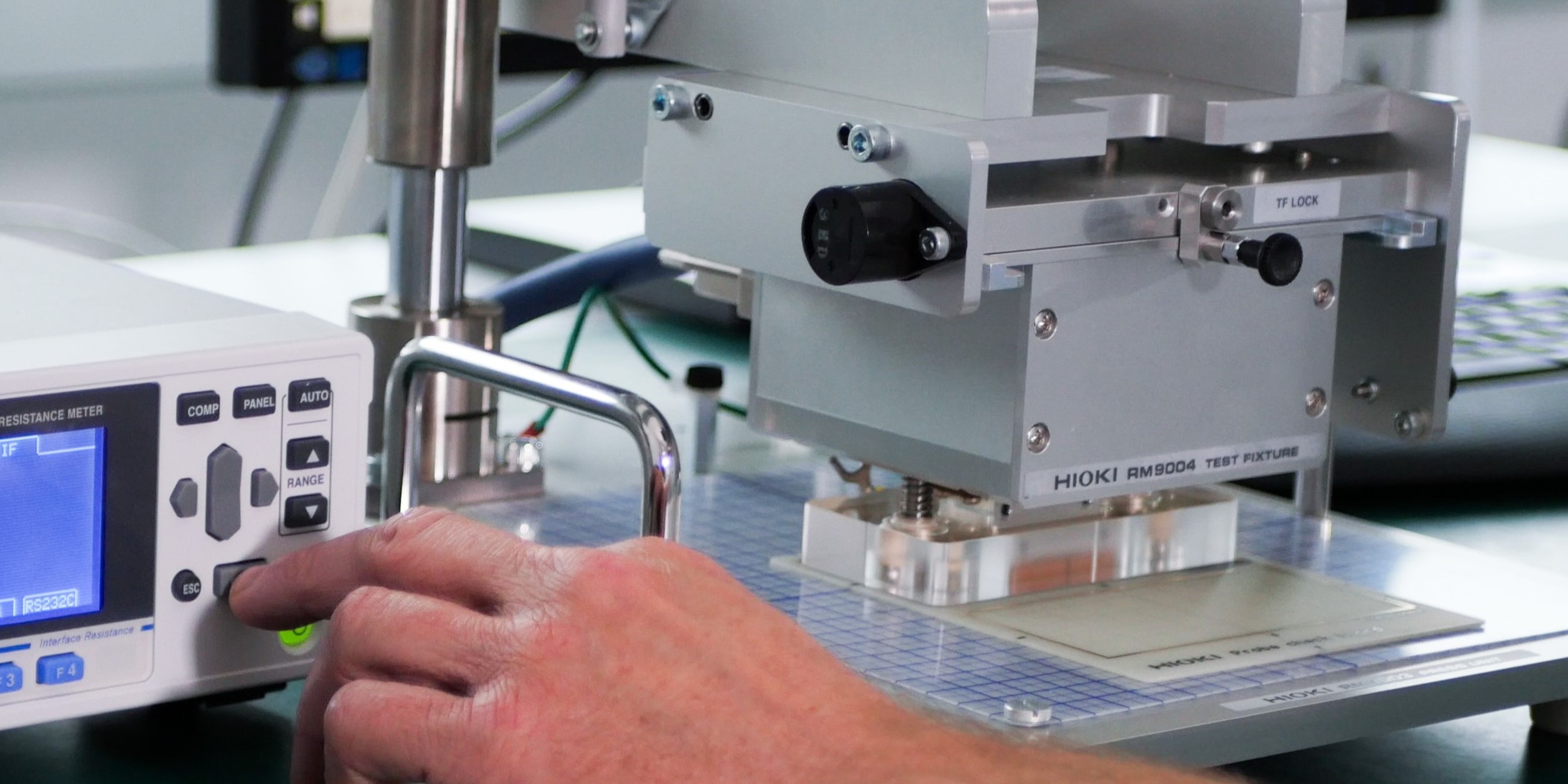

Die Prüfvorrichtung RM9004 ist Teil des am Markt einzigartigen Elektrodenwiderstands-Messsystems RM2610, das hochpräzise Elektrodenwiderstandsmessungen in der Batterieforschung und QS ermöglicht.
Entdecken Sie die passenden Prüfvorrichtungen für Ihr Widerstands- und Impedanzmessgerät!
Die Testhalterung 9261-10 ist für den Einsatz mit IM3590, IM3570, IM3533, IM3523 und ähnlichen Produkten konzipiert. Es besteht aus einem Prüfgehäuse und einem 1 Meter langen 4-poligen BNC-Kabel und bietet eine Impedanzcharakteristik von 50 Ohm. Das Prüfgerät unterstützt Messungen im Bereich von DC bis 8 MHz. Es ist für Prüfobjekte mit Leiterdurchmessern von 0,3 mm bis 1,5 mm geeignet, was es ideal für verschiedene Präzisionsprüfaufgaben macht. Technische Details: Kompatibel mit: IM3590, IM3570, IM3533, IM3523 und ähnlichen Produkten Komponenten: Prüfgehäuse, 1 m 4-poliges BNC-Kabel Impedanz: 50 Ohm Messbereich: DC bis 8 MHz Prüfobjekt-Leiterdurchmesser: 0,3 mm bis 1,5 mm
Das Modell 9262 ist ein Direktanschluss-Prüfhalterung zur Messung von bedrahteten Bauteilen mit Leiterdurchmessern von 0,3 bis 2 mm und einem Mindestanschlussabstand von 5 mm. Es arbeitet im Frequenzbereich von DC bis 8 MHz und eignet sich für verschiedene Prüfanforderungen. Das Prüfgerät ist mit den Modellen IM3590, IM3533, IM3523 und ähnlichen Geräten kompatibel und gewährleistet genaue und zuverlässige Messungen von bedrahteten Bauteilen. Technische Details: Prüfvorrichtungstyp: Direktanschluss Leiterdurchmesser: 0,3 bis 2 mm Mindestanschlussabstand: 5 mm Prüffrequenzbereich: DC bis 8 MHz Kompatibel mit: IM3590, IM3533, IM3523 und verwandten Geräten
Das Modell 9263 ist ein Direktanschluss-Prüfhalterung zur Messung von SMD-Bauteilen mit einer Prüfgröße (DUT) von 1 mm bis 10 mm. Es arbeitet im Frequenzbereich von DC bis 8 MHz, was präzise Messungen ermöglicht. Das 9263 ist kompatibel mit den Geräten IM3590, IM3533, IM3523 und ähnlichen Instrumenten und bietet somit eine vielseitige Lösung für die Messung von SMD-Bauteilen. Technische Details: Prüfvorrichtungstyp: Direktanschluss Prüfgröße (DUT): 1 mm bis 10 mm Prüffrequenzbereich: DC bis 8 MHz Kompatibel mit: IM3590, IM3533, IM3523 und verwandten Geräten
Das Modell 9268-10 ist eine DC-Vorspannungseinheit, die eine Gleichspannung von bis zu 40 VDC anlegen kann (externe Stromversorgung erforderlich). Sie lässt sich einfach zwischen dem Impedanzmessgerät und dem Prüfgerät anbringen und ermöglicht so eine nahtlose Testeinrichtung. Mit einer Bandbreite von 40 Hz bis 8 MHz unterstützt das 9268-10 eine breite Palette von Messanwendungen, von niedrigen bis zu hohen Frequenzen. Technische Details: DC-Vorspannung: Bis zu 40 VDC (externe Stromversorgung erforderlich) Bandbreite: 40 Hz bis 8 MHz Anschluss: Einfache Verbindung zwischen Impedanzmessgerät und Prüfgerät Messanwendungen: Unterstützt Messungen im niedrigen bis hohen Frequenzbereich
Die Prüfvorrichtung RM9004 ist ausschließlich für die Verwendung mit dem Elektrodenwiderstandsmesssystem RM2610 vorgesehen. Sie sollte vor der Verwendung mit der RM9003 Presseinheit verbunden werden.Technische Details: Ersatzteil
