HIOKI Messkabel & Prüfspitzen

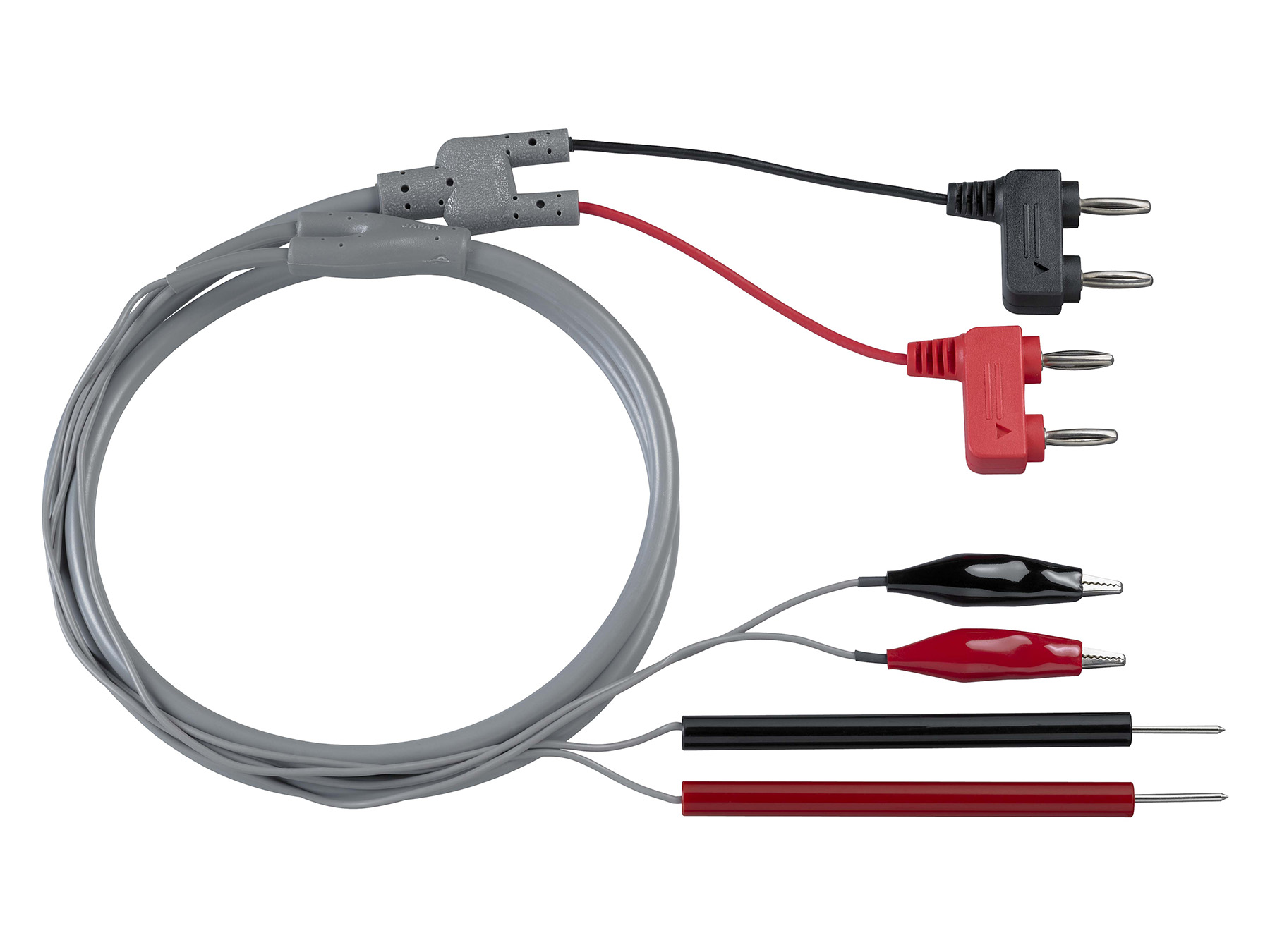

Die 9453 ist 4-polig aufgebaut. Sie kann zur Durchführung der 4-poligen Widerstandsmessmethode verwendet werden. Die Messleitung des 9453 hat vier separate Spitzen in Rot und Schwarz. Zwei davon sind kleine Krokodilklemmen und zwei sind Sonden mit Spitzen. Technische Details: Länge: 1350mm Messgeräte (Genauigkeit garantiert): 3227, 3540, 3541, 3555, 3560, 3561, BT3562, BT3563 (Betriebsspannung unter 60V)

Technische EckdatenTyp: 4-Leiter-Messleitungen mit geraden Pogo-Pin-Spitzen Messart: Gleichstrom-WiderstandSpitzenart: Vergoldete, federnd gelagerte Pogo-Pins (Ø 2,9 mm, Länge 13,5 mm) Anpresskraft: ca. 190 g bis 250 g (bei 1 mm Hub) Kabellänge: Schwarz 3,9 m, Rot ca. 2,0 m (gemeinsam geführt über 1,75 m ab Geräteseite) Aufbau: 4-Leiter-Ausführung mit koaxialen Pogo-Pin-Spitzen  Detaillierte ProduktübersichtDie Messleitungen 9465-11 sind für präzise 4-Leiter-Gleichstrom-Widerstandsmessungen mit den Widerstandsmessgeräten HIOKI RM3548 und RM3548-50 ausgelegt. Mit einer Kabellänge von 3,9 m für die schwarze und ca. 2,0 m für die rote Leitung bieten sie einen komfortablen Zugang zu weiter auseinanderliegenden Messpunkten.Vom Gerätestecker aus verlaufen die rote und die schwarze Leitung zunächst über etwa 1,75 m gemeinsam, bevor sie sich verzweigen. Die rote Leitung reicht ca. 5 cm über den Abzweig hinaus und endet in einem 18 cm langen Handgriff mit gerader Pogo-Pin-Spitze. Die schwarze Leitung führt über ca. 2,0 m zu einem identischen Handgriff mit gerader PogoPin-Spitze. Diese asymmetrische Ausführung ermöglicht Messungen zwischen weiter voneinander entfernten Messpunkten und gewährleistet gleichzeitig die mechanische Stabilität des teilweise gemeinsam geführten Kabelabschnitts. Im Unterschied zum L2140 Messleitungssatz, der eine Pogo-Pin-Spitze an der roten Leitung und eine Krokodilklemme an der schwarzen Leitung kombiniert, besitzen bei der 9465-11 beide Leitungen gerade Pogo-Pin-Spitzen für präzisen Kontakt auf definierten metallischen Flächen. Jede Pogo-Pin-Spitze (Ø 2,9 mm) weist einen koaxialen Aufbau auf, bei dem der Innenleiter als SENSE-Leitung und der Außenleiter als SOURCE-Leitung dient. Dadurch werden Kontaktwiderstände und Störeinflüsse minimiert, was stabile und wiederholgenaue Niederohmmessungen ermöglicht. Der Federmechanismus erzeugt bei 1 mm Hub eine definierte Anpresskraft von ca. 190 g bis 250 g und sorgt für einen zuverlässigen Kontakt an kleinen Pads oder metallischen Anschlussstellen.

HIOKI 9465-90 Austausch-Prüfspitze, Ersatzteil für Messleitungen 9465-10, 9465-11, L2020 und L2140, koaxial aufgebaute Federkontaktspitze, ein Stück

Die 9467 Vierpol-Messleitung verfügt über große Krokodilklemmen zum Anklemmen an Bleiakkukanschlüsse und unterstützt Betriebsspannungen bis zu 50V. Technische Details: Kompatibilität: Hioki 3227, 3540, 3541, 3550, 3551, 3554, 3560, 3561, BT3554, BT3554-01, BT3562, BT3563 (für Betriebsspannungen unter 50V), RM3548 Gewicht: 165g Länge: 1,3m

Die Hioki 9770 Messleitung mit Tastspitze wurde speziell für präzise Widerstandsmessungen an kleinen Messobjekten wie Batterieterminals entwickelt. Mit einer koaxialen Nadelspitze und einem Außendurchmesser von 1,8 mm sorgt es für eine einfache und genaue Kontaktaufnahme bei Messungen. Das Modell 9770 verwendet eine 4-Pol-Struktur, die präzise und zuverlässige Ergebnisse in industriellen Anwendungen sicherstellt. Koaxialer Pin, Durchmesser: 1,8 mm Kontinuierlicher Strom: AC/DC 3 A Maximale Nennspannung zwischen Anschluss und Erde: 60 V DC, 30 V AC RMS, 42,4 V AC Spitze Betriebstemperaturbereich: 0°C bis 40°C Lagertemperaturbereich: -10°C bis 50°C Länge: ca. 860 mm Gewicht: ca. 110 g Ersatzteile: 9770-90 Spitzenstift

Der Hioki 9770-90 ist die Ersatz-Messspitze für den Hioki 9770. Technische Details: Koaxialer Messkontakt, Durchmesser: 1,8 mm Kontaktfläche: vergoldet

Die Hioki 9771 Messleitung mit Tastspitze wurde für die präzise Prüfung von Leiterplatten, Durchkontaktierungen und SMD-Bauteilen entwickelt. Mit parallelen Tastspitzen, die einen Abstand von 0,2 mm haben und in einer vierseitigen Pyramidenform gestaltet sind, eignet es sich ideal für die Inspektion von kleinen Messobjekten auf Leiterplatten. Auch dieses Modell verwendet eine 4-Pol-Struktur für genaue und effiziente Messungen. Technische Details: Tastspitze mit parallelen Kontakten, Abstand: 0,2 mm Kontinuierlicher Strom: AC/DC 2 A Maximale Nennspannung zwischen Anschluss und Erde: 60 V DC, 30 V AC RMS, 42,4 V AC Spitze Betriebstemperaturbereich: 0°C bis 40°C Lagertemperaturbereich: -10°C bis 50°C Länge: ca. 860 mm Gewicht: ca. 110 g Ersatzteile: 9771-90 Tastspitze Kontaktfläche: vergoldet

Die Hioki 9771-90 ist die Ersatz-Messspitze für den Hioki 9771. Technische Details: Tastspitze mit parallelen Kontakten, Abstand: 0,2 mm Kontaktfläche: vergoldet

Die Hioki 9772 Messleitung mit Tastspitze ist speziell für die Verwendung in engen Umgebungen entwickelt worden, in denen der Kontakt mit dem Messobjekt, wie z.B. bei der Wartung von Notstrombatterien, schwierig ist. Die Messleitung verfügt über zwei parallele, Federkontaktspitzen mit einem Durchmesser von 1,8 mm, die eine stabile Verbindung mit dem Messobjekt ermöglichen. Mit der 4-Pol-Struktur eignet sie sich ideal für präzise Messungen unter beengten Bedingungen. Technische Details: Parallel Tastspitze, Abstand: 2,5 mm Durchmesser Einzelspitze: 1,8mm Kontinuierlicher Strom: AC/DC 2 A Maximale Nennspannung zwischen Anschluss und Erde: 60 V DC, 30 V AC RMS, 42,4 V AC Spitze Betriebstemperaturbereich: 0°C bis 40°C Lagertemperaturbereich: -10°C bis 50°C Länge: ca. 1900 mm Gewicht: ca. 180 g Zubehör: Anleitung Ersatzteile: 9772-90 Federkontaktspitze

Der Hioki 9772-90 ist die Ersatz-Messspitze für das Hioki 9772 Messkabel. Technische Details: • Koaxialer Messkontakt, Durchmesser: 1,8 mm • Kontaktfläche: vergoldet

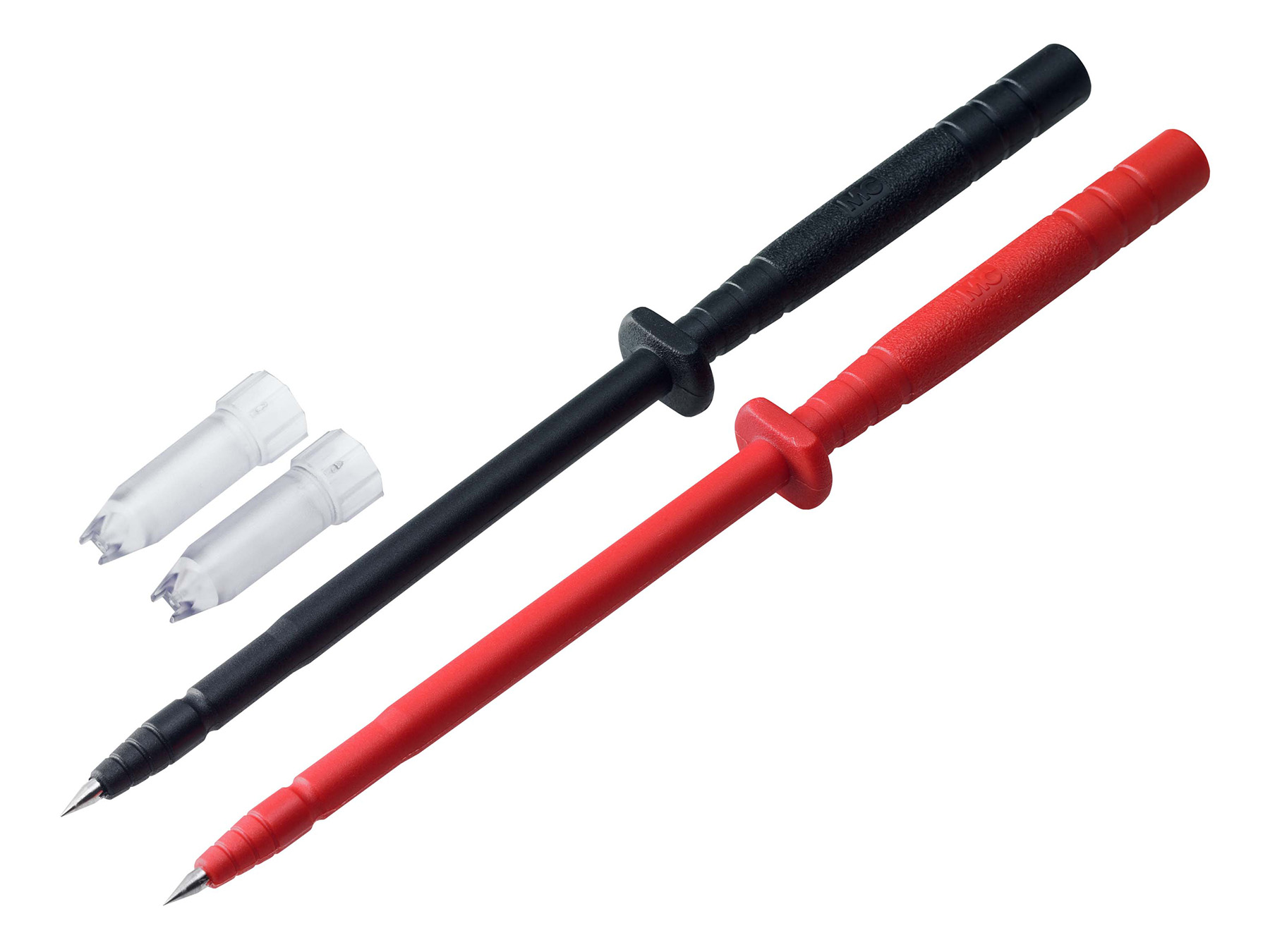

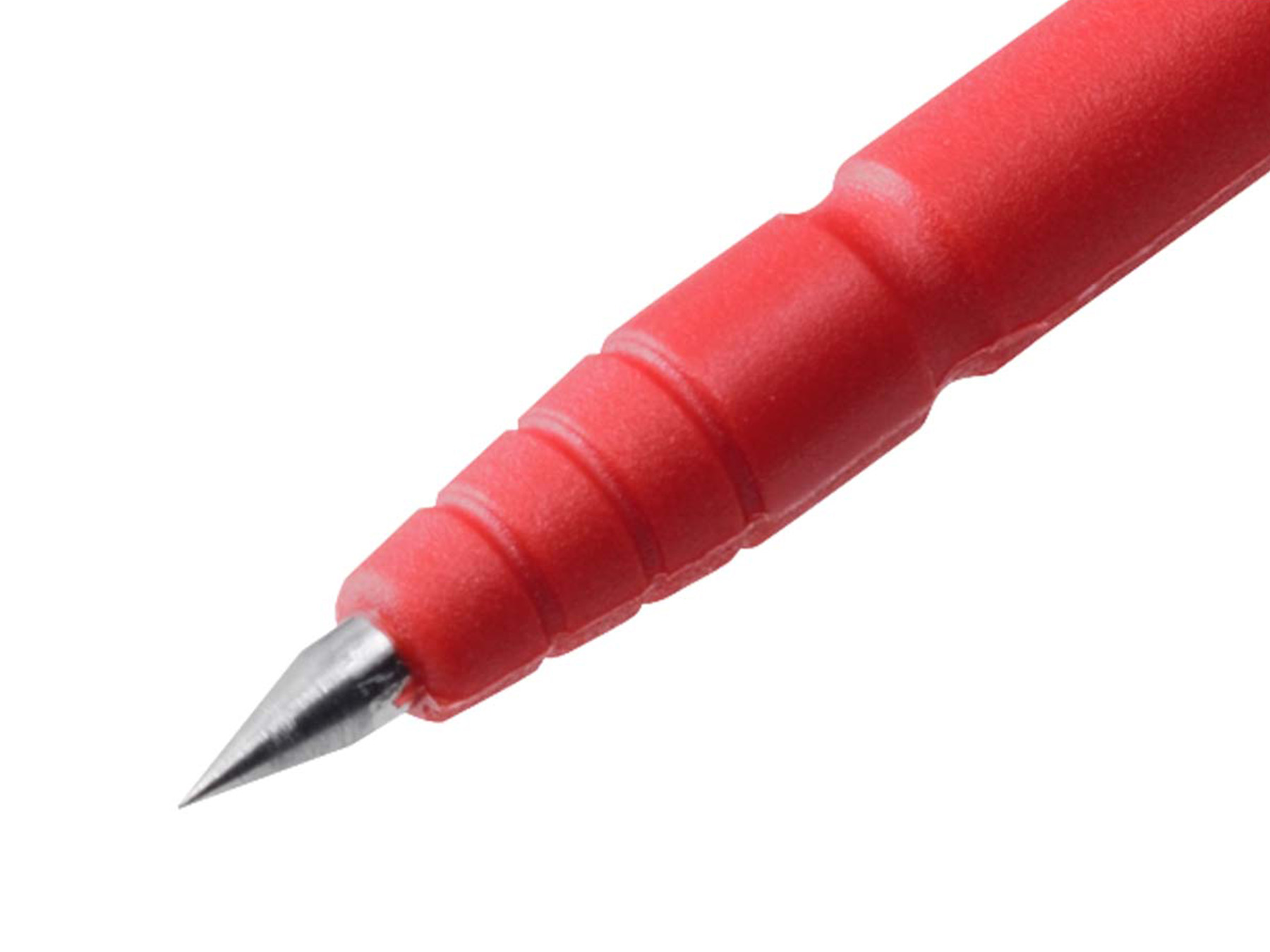

Die 9790-02 Hakenklemmen sind ein Paar Greifklemmen, vollständig isoliert in Rot und Schwarz, die für die Verwendung an den Enden des L9790-Kabels ausgelegt sind. Diese Klemmen bieten sichere und zuverlässige Verbindungen bei Messanwendungen und gewährleisten eine robuste Isolierung sowie die Kompatibilität mit federnden Ø 2 mm-Steckern. Technische Informationen: Gesamtlänge: 75 mm Buchsendurchmesser: Ø 2 mm Kompatibel mit: L9790-Kabel Spannungsgrenze: 300 V (CAT III) bei Verwendung mit dem L9790-Kabel
