RM3545A-2 - Präzisionsmessgerät für DC-Widerstände, 13 Messbereiche, integrierte Multiplexer-Option
Hochpräzises DC-Widerstandsmessgerät, 13 Messbereiche von 1 mΩ bis 1200 MΩ,
Grundgenauigkeit 0,045 %, Auflösung 1 nΩ, 6 ½-stelliges Display, Multiplexer-Option (für bis
zu 20 Kanäle), schnellste Messzeit 2,3 ms, fernsteuerbar über LAN, RS-232C und USB
Lagerbestand:
1
Produktdetails
Produktnummer:
RM3545A-2
EAN:
4536036014897
Länge:
2150 mm
Breite:
3070 mm
Höhe:
800 mm
Gewicht:
4.8 kg
Produktinformationen RM3545A-2 - Präzisionsmessgerät für DC-Widerstände, 13 Messbereiche, integrierte Multiplexer-Option
Technische Eckdaten
- Messbereiche: 1 mΩ bis 1200 MΩ (13 Bereiche)
- Grundgenauigkeit: 0,045 % vom Messwert ± 0,010 % vom Endwert (1 mΩ-Bereich)
- Auflösung: 1 nΩ (1 mΩ-Bereich)
- Messzeit: 2,3 ms (10-Ω-Bereich, schnellster Messmodus)
- Multiplexer-Option mit Z3003 für bis zu 20 Messkanäle (4-Leiter-Modus)
Typische Anwendungen
- Prüfung von Busbar- (Sammelschienen-) und Schweißverbindungen in Batteriemodulen
- Messung des Wicklungswiderstands von Motoren und Transformatoren
- Prüfung der Kontaktqualität von Ladeverbindern für Elektrofahrzeuge
- Messung von Leiterbahnwiderständen auf Leiterplatten
- Automatisierte Mehrpunkt-Messungen mit der Multiplexer-Option Z3003
Detaillierte Produktübersicht
Das RM3545A-2 Widerstandsmessgerät kombiniert hochpräzise GleichstromWiderstandsmessungen mit einer integrierten Multiplexer-Funktion für automatisierte Mehrkanalprüfungen. Es bietet 13 Messbereiche von 1 mΩ bis 1200 MΩ und einen maximalen Prüfstrom von 1 A und liefert stabile, reproduzierbare Ergebnisse für eine Vielzahl von Bauteilen und Materialien. Mit einem 6 ½-stelligen Display, einer Auflösung von 1 nΩ und einer Grundgenauigkeit von ±0,045 % vom Messwert ±0,010 % vom Endwert ermöglicht das Gerät sofort präzise Messungen ohne Aufwärmzeit oder Nullpunktabgleich.Messzeiten ab 2,3 ms (10-Ω-Bereich, schnellster Modus) ermöglichen schnelle Prüfabläufe
und kurze Taktzeiten. Dies ist besonders vorteilhaft, wenn das Gerät in automatisierte
Prüfsysteme oder Produktionslinien integriert wird. Das RM3545A-2 verfügt über sämtliche
Funktionen des RM3545A-1 und ergänzt diese um eine Multiplexer-Funktion für effiziente
Mehrpunktmessungen.
Integrierte Multiplexer-Funktion
Das RM3545A-2 kann mit bis zu zwei optionalen Z3003 Multiplexer-Karten ausgestattet werden, wobei jede Karte 10 Messkanäle im 4-Leiter-Modus bereitstellt. Mit zwei installierten Karten lassen sich bis zu 20 Kanäle automatisch in Sequenz messen, sodass mehrere Prüflinge ohne manuelles Umstecken automatisch nacheinander geprüft werden können. Diese interne Multiplexer-Architektur reduziert Systemgröße, Verdrahtungsaufwand und Kosten im Vergleich zu externen Schaltsystemen.Für Automatisierung und Datenerfassung stehen LAN-, USB- und RS-232C-Schnittstellen
zur Kommunikation mit PCs und Steuerungen sowie ein EXT I/O-Anschluss für externes
Triggering und Pass/Fail-Steuerung zur Verfügung. Ein analoger D/A-Ausgang (0 V bis 1,5 V
DC) ermöglicht Überwachung oder Regelung. Eine nützliche Zusatzfunktion zeigt
Kommunikationsbefehle und Rückmeldungen am unteren Rand des Gerätedisplays an und
erleichtert so das Debugging während der Systemeinrichtung sowie die Integration in
automatisierte Prüfabläufe.
Präzisionsfunktionen
Um die Genauigkeit der Messergebnisse auch bei Temperaturschwankungen zu gewährleisten, verfügt das RM3545A-2 über eine Temperaturkompensationsfunktion (TC), die gemessene Widerstandswerte automatisch auf eine definierte Referenztemperatur bezieht. Dadurch wird der Einfluss materialspezifischer Temperaturkoeffizienten, beispielsweise von Kupfer mit etwa 0,4 % pro °C, kompensiert. Die Temperatur kann über den mitgelieferten Sensor Z2001 oder ein passendes externes analoges Thermometer erfasst werden.Die Offsetspannungs-Kompensation (OVC) unterdrückt thermoelektrische Spannungen und
interne Offsetspannungen, indem der Prüfstrom in beide Richtungen angelegt und die
Ergebnisse gemittelt werden. Die Temperaturanstiegsfunktion berechnet die tatsächliche
Erwärmung des Prüflings aus der Widerstandsänderung und der Umgebungstemperatur,
während die automatische Kontaktprüfung unzureichenden Messkontakt erkennt und Fehler
durch schlechte Kontaktierung reduziert.
Zukunftssichere Investition
Das RM3545A-2 bietet Investitionssicherheit durch flexible Erweiterbarkeit. Eine oder zwei Z3003 Multiplexer-Karten können jederzeit nachgerüstet werden, sodass das Gerät von einer Einkanal-Konfiguration zu einem automatisierten Mehrkanal-Messsystem erweitert werden kann. Der Einbau erfordert lediglich einen Kreuzschlitzschraubendreher und wenige Minuten Zeit. Diese Flexibilität ermöglicht es Anwendern, zunächst mit manuellen Messungen oder Prototyp-Setups zu beginnen und das System später zu einer vollständig automatisierten Testumgebung auszubauen, ohne das Messgerät austauschen zu müssen.Für Anwendungen mit mehr als 20 Kanälen kann das RM3545A-2 alternativ mit dem HIOKI
Multiplexersystem SW1002 kombiniert werden, das bis zu 132 Kanäle im 4-Leiter-Modus
unterstützt.
- RM3545A-2 Widerstandsmessgerät
- Netzkabel
- Temperatursensor Z2001
- EXT I/O-Stecker (männlich)
- EXT I/O-Abdeckung
- Ersatzsicherung (F1.6AH 250 V)
- Kurzanleitung
- Sicherheitshinweise
- Bedienungsanleitung
-
Produktbroschüre, Widerstandsmessgerät RM3545A (Englisch)2,021 KB pdf
-
RM3545 Messleitungen Auswahlhilfe (Englisch)901 KB pdf
-
Flyer RM3545A (Englisch)1,230 KB pdf
-
Bedienungsanleitung, Widerstandsmessgerät RM3545A (Englisch)8,991 KB pdf
-
Bedienungsanleitung, Widerstandsmessgerät RM3545A (Spanisch)8,864 KB pdf
Zugehörige Produkte
Z3003
Z3003 - Multiplexer-Einheit für RM3545A-2
Die Multiplexereinheit HIOKI Z3003 ist ein vielseitiges Modul, das für Mehrpunktmessungen durch freie Kombination von Messanschlüssen entwickelt wurde.
RM3545A-1
RM3545A-1 - Präzisionsmessgerät für DC-Widerstände mit 13 Messbereichen von 1 mΩ bis 1200 MΩ
Widerstandsmessgerät, sehr hohe Genauigkeit und Mehrkanalfähigkeit, Prüfquelle: DC, 1 A max, schnellste Messgeschwindigkeit: 2,3 ms, feinste Auflösung: 1 nanoOhm
RM3544
RM3544 - Widerstandsmessgerät
Das RM3544 bietet präzise Messungen für eine Vielzahl von Anwendungen in der Elektronikfertigung und -prüfung. Es verwendet die 4-Pol-Messmethode mit konstanter Stromquelle, um genaue Widerstandsmessungen durchzuführen.Es eignet sich für Messung an elektrischen Bauteilen (Motoren, Transformatoren, Relais, Schaltern und Drahtverbindungen). Zudem unterstützt es die Temperaturmessung mithilfe von Thermistoren, was besonders für Anwendungen wichtig ist, bei denen Temperaturkompensation erforderlich ist. Mit ihrer hohen Auflösung und präzisen Messgenauigkeit ist es in Produktionslinien und in Forschungslaboren gleichermaßen einsetzbar. Technische Details: Hohe Messgenauigkeit von 0,02 %.Messbereich von 0,000 mΩ bis 3,5 MΩ. Unterstützt Messströme bis zu 300 mA. Ideal für einfachere Anwendungen und manuelle Bedienung in Produktionslinien.Skalierungsfunktion zur Umwandlung von Widerstandswerten in physikalische Größen. Vergleichsfunktion (Comparator) für Gut-/Schlecht-Bewertungen basierend auf Grenzwerten. Temperaturkompensationsfunktion zur Korrektur von Temperaturschwankungen.
RM3544-01
RM3544-01 - Widerstandsmessgerät
Der RM3544-01 ist ein hochpräzises Tischwiderstandsmessgerät, das für zuverlässige Widerstandsmessungen in einer Vielzahl von Anwendungen ausgelegt ist. Es eignet sich für Produktionslinien, Qualitätsprüfungen und die Integration in automatisierte Systeme. Mit der Fähigkeit, Widerstände von Mikroohm bis Megohm zu messen, und der optionalen LED-Komparator-Erweiterung für klare Gut-/Schlecht-Bewertungen liefert dieses Gerät schnelle, stabile Ergebnisse, selbst in lauten Umgebungen. Der RM3544-01 zeichnet sich zudem durch seine erhöhte Robustheit und Widerstandsfähigkeit gegen Störungen aus und ist damit eine robuste Wahl für den industriellen Einsatz.Technische Details: Messbereich: 0,000 mΩ bis 3,5000 MΩ Max. Auflösung: 1 Ω? Grundgenauigkeit: 0,02 % Messgeschwindigkeit: Schnell (21 ms bei 50 Hz) bis Langsam (401 ms) Temperaturmessbereich: -10,0 °C bis 99,9 °C (Thermistor) Anzeige: Wählbar zwischen 5-stellig und 4-stellig Sicherheit: EN61010, EMV: EN61326 Stromversorgung: 100 bis 240 V Wechselstrom Abmessungen: 215W × 80H × 166D mm Gewicht: ca. 1,0 kg Wählbare Schnittstellen: EXT I/O, RS-232C, USB
L2100
L2100 - Messleitung
L2100 - Federstift-Messleitung
Die L2100 ist eine Federstift-Messleitung, die für Hochspannungs-Batteriemessungen ausgelegt ist. Sie verfügt über eine robuste Isolierung und eine lange Reichweite für präzise Messungen. Technische Details: Abmessungen: A: 300 mm, B: 172 mm, L: 1400 mm Max. Spannung: 1000 V DC Kompatibilität: BT3562, BT3563, BT3564
L2101
L2101 - KLAPP-TYP-LEITUNG
Die L2101 Klemmentyp-Messleitung verfügt über Kelvin-Klemmen und ermöglicht präzise Messungen für Widerstandstests. Sie ist speziell für die RM3544- und RM3545-Serie konzipiert. Technische Details: Länge: A: 250 mm, B: 84 mm, L: 1,5 mKompatibilität: RM3544, RM3545 Serie
L2103
L2103 - PIN-TYP LEITUNG
Die L2103 Federstift-Messleitung ist für präzise Testanwendungen ausgelegt und mit der RM3544- und RM3545-Serie kompatibel. Technische Details: Abmessungen: A: 250 mm, B: 176 mm, L: 1,5 m Kompatibilität: RM3544, RM3545 Serie
L2104
L2104 - 4-Anschlussleitung
Die L2104 - 4-Polige Messleitung ist für präzise Messungen ausgelegt. Sie bietet eine robuste Konstruktion für den Einsatz mit der RM3544- und RM3545-Serie. Technische Details: Abmessungen: A: 280 mm, B: 149 mm, L: 1,5 m Kompatibilität: RM3544, RM3545 Serie
L2105
L2105 LED-KOMPARATOR-AUFSATZ
Der Hioki L2105 LED-Vergleichsadapter ist für die effiziente Ergebnisanzeige konzipiert, wenn er an die COMP.OUT-Buchse kompatibler Geräte angeschlossen wird. Er ermöglicht es Benutzern, Messergebnisse aus der Ferne einfach zu überprüfen, wobei die LED-Anzeige grün für akzeptable (IN) Ergebnisse und rot für hohe (Hi) oder niedrige (Lo) Messwerte anzeigt.
L2102
L2102 - Vierleitermesskabel
Die L2102 Federstift-Messleitung verfügt über eine vergoldete Federkontakt-Spitze, die zuverlässigen Kontakt für präzise Messungen bietet. Geeignet für die RM3544- und RM3545-Serie. Technische Details: Abmessungen: A: 250 mm, B: 178 mm, L: 1,5 m Kompatibilität: RM3544, RM3545 Serie
Z2001

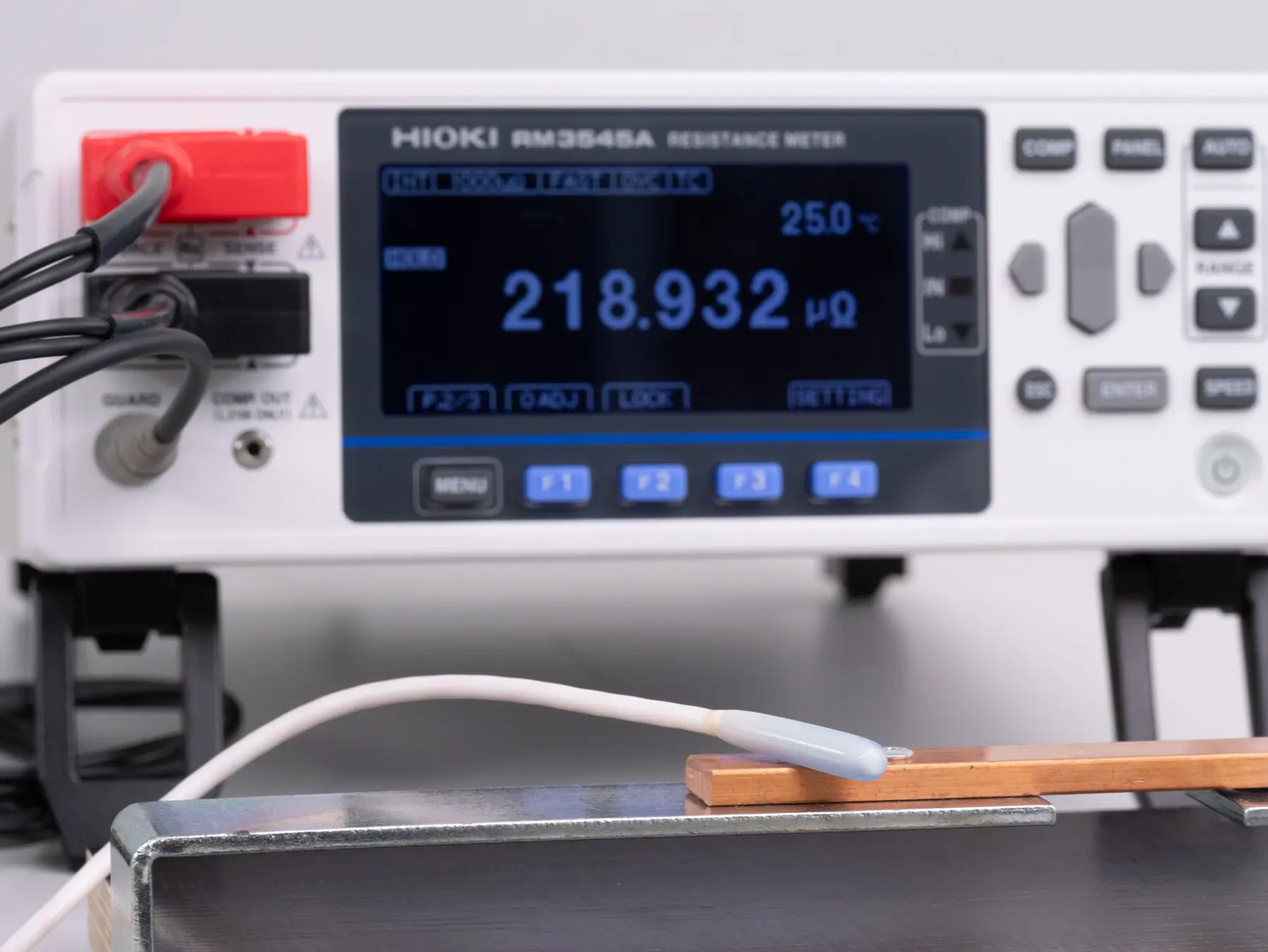

Z2001 - Temperatur Sensor
