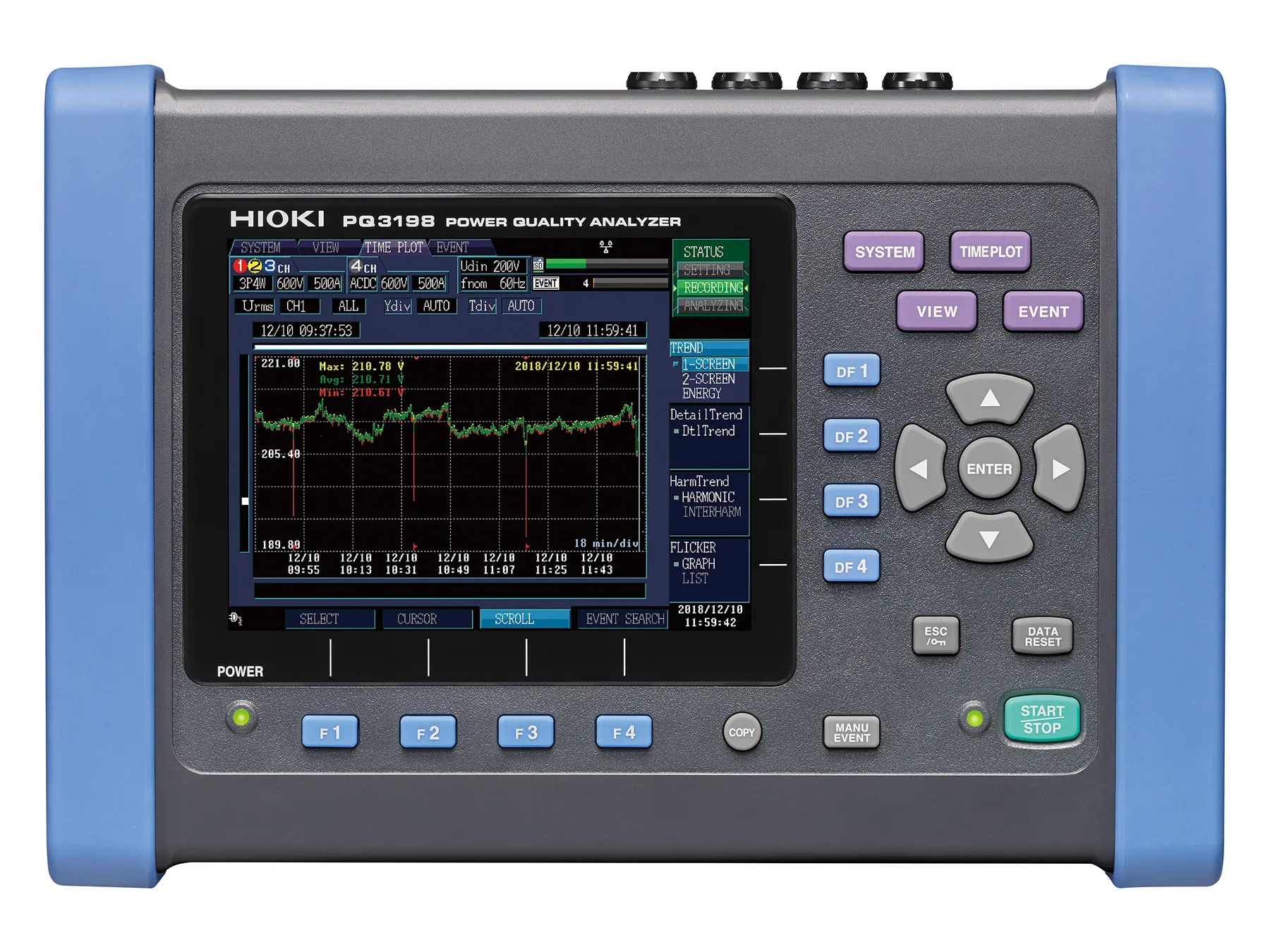

PQ3198-94 - Netzqualitäts-Analysator-Kit mit 4 flexiblen Stromzangen
Beschreibung
Produktinformationen PQ3198-94 - Netzqualitäts-Analysator-Kit mit 4 flexiblen Stromzangen
Das PQ3198-94 Kit basiert auf dem PQ3198 inklusive dessen Standartzubehör plus alle notwendigen zusätzlichen Zubehöre die es Fachleuten ermöglicht Hochstrommessungen bis 6000 A in Hochleistungselektriksystemen durchführen. Es bietet eine vollständige Lösung zur Überwachung und Analyse der Spannungsqualität.
Entdecken Sie mehr zu diesem Thema:
Die Haupteinheit PQ3198 unterstützt sowohl AC- als auch DC-Messungen, entspricht dem IEC61000-4-30 Class A Standard und misst Spannungsfluktuationen, Transienten, Oberschwingungen und Einschaltströme. Ideal für Anwendungen in erneuerbaren Energiesystemen, Ladestationen für Elektrofahrzeuge und Leistungsreglern, ermöglicht der Analyzer mit seinen 4 isolierten Spannungskanälen gleichzeitige Messungen über mehrere Schaltkreise.
Technische Details:

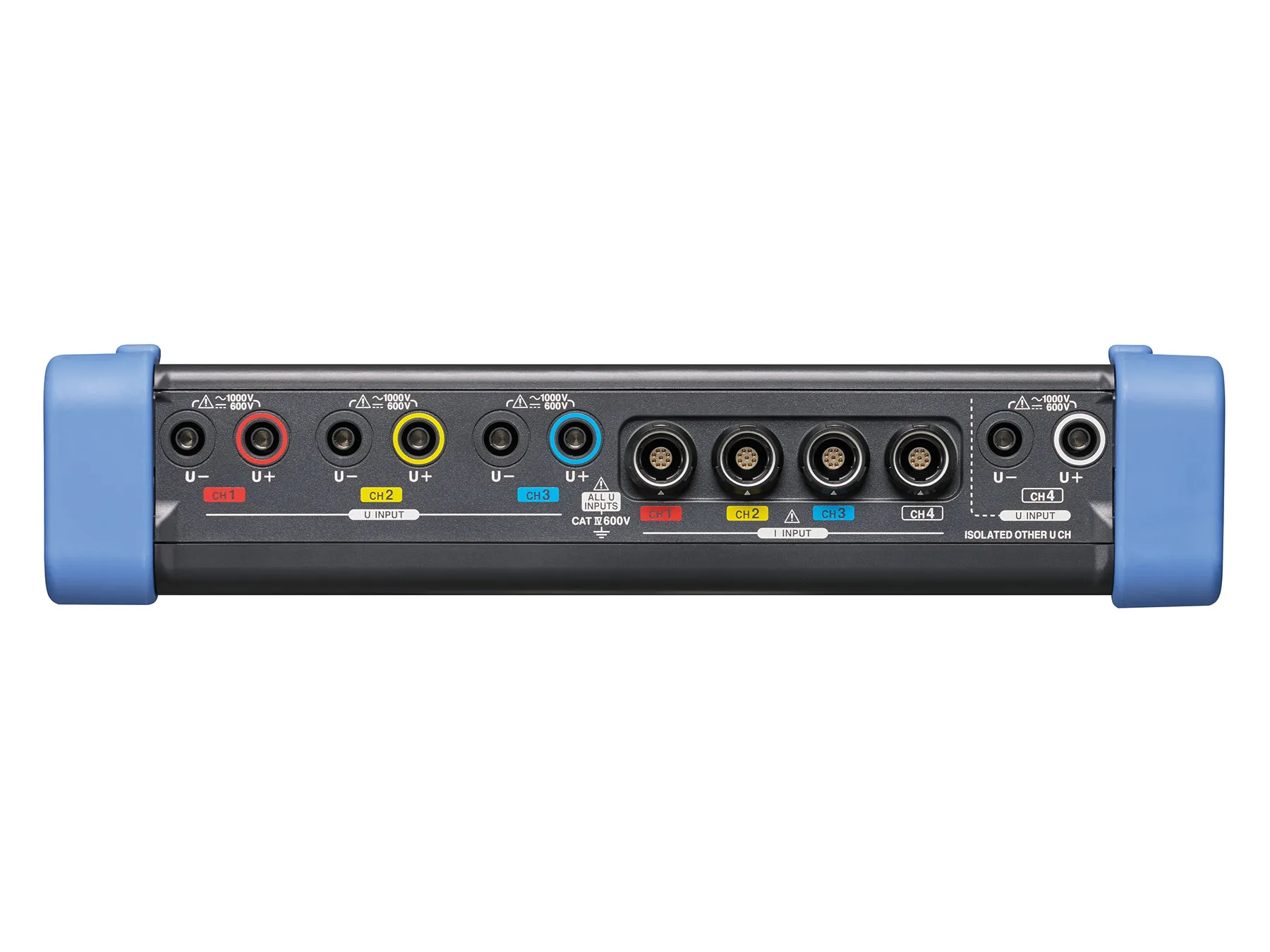

- Messkanäle: 4 Spannungskanäle, 4 Stromkanäle
- Spannungsmessbereich: 1 V I122bis 1000 V AC/DC, ±6000 V Spitze
- Strommessbereich: Bis zu 6000 A (mit passendem Stromsensor)
- Frequenzbereich: DC, 0,1 Hz bis 700 kHz
- Grundgenauigkeit: Spannung ±0,1 %, Strom ±0,1 % (mit Sensor)
- Ereigniserkennung: Transienten, Spannungsanstiege, Spannungsabfälle, Unterbrechungen, Frequenzschwankungen
- Normkonformität: IEC61000-4-30 Klasse A
- Anzeige: 6,5-Zoll TFT-Farbdisplay
- Stromversorgung: AC-Adapter Z1002, Batteriepacks Z1003 (bis zu 3 Stunden Betrieb)
- Abmessungen: 264 mm (B) × 150 mm (H) × 68 mm (T)
- Gewicht: 2,6 kg Technische Details PQ3198-94 Kit
- Flexible Stromsensoren (CT7045):
- Nennmessstrom: 6000 A AC
- Messbereich: 600 A / 6000 A AC
- Max. zulässiger Eingang: 10000 A kontinuierlich (bei 6000 A, 45 bis 66 Hz, erfordert Derating)
- Bandbreite: 10 Hz bis 50 kHz (±3 dB)
- Genauigkeit: ±1,5 % v.E., ±0,25 % v.E.
- Max. Nennspannung zur Erde: 600 V (CAT IV), 1000 V (CAT III)
- Schlaufendurchmesser: 180 mm
- Ausgangsanschluss: Hioki PL14 o Betriebstemperatur: -25°C bis 65°C
Lieferumfang
- Netzqualitätsanalysator PQ3198
- Netzteil Z1002
- Akku Z1003
- USB-Kabel
- Farbclips
- Spiralschläuche
- Tragetasche C1009
- Spannungskabel L1000
- Flexible Stromsensoren CT7045 (4 Stück)
- SD-Speicherkarte Z4001
- Verbindungskabel L1021-02 (3 Stück)
- PQ ONE Software-CD
- Bedienungsanleitung
- Messanleitung
-
Produktbroschüre mit Datenblatt, Feldmessgeräte (Englisch)37,775 KB pdf
-
Produktkatalog mit Datenblatt, Auswahlhilfe, Netzqualitätsanalysatoren / Power Logger (Englisch)3,380 KB pdf
-
Produktbroschüre mit Datenblatt, Netzqualitätsmessgerät PQ3100, PQ3198 (Englisch)14,258 KB pdf
-
Bedienungsanleitung, Netzqualitätsmessgerät PQ3198 (Englisch)11,173 KB pdf
-
Bedienungsanleitung, Netzqualitätsmessgerät PQ3198 (Spanisch)11,270 KB pdf
Produktgalerie überspringen
Regulärer Preis:
108,00 €
Regulärer Preis:
78,00 €
Regulärer Preis:
7.738,00 €
Zugehörige Produkte
L1000
HIOKI L1000 - Messleitungssatz
Der Messleitungssatz L1000 ist ein Zubehörset zur Spannungsmessung, bestehend aus Messleitungen und Krokodilklemmen, das an die Erfordernisse von HIOKI Netzqualitätsanalysatoren und Leistungsanalysatoren angepasst ist. Er ermöglicht den sicheren Anschluss an Messpunkte und unterstützt die phasenbezogene Identifikation durch Farbcodierung. Der Satz enthält 3 m lange Messleitungen, je eine rote, gelbe, blaue und graue sowie vier schwarze. Diese sind mit 4-mm-Sicherheits-Bananensteckern ausgestattet und werden zusammen mit den im Set enthaltenen farblich angepassten Krokodilklemmen verwendet. Mit einer maximalen Öffnungsweite von 33 mm sind die Krokodilklemmen für elektrische Leiter bis 25 mm Durchmesser geeignet. Typische AnwendungenSpannungsmessung in der Netzqualitätsanalyse Spannungsmessung in Mehrphasensystemen Technische Spezifikationen Satzumfang: je 1 rote, gelbe, blaue, graue sowie 4 schwarze Messleitung mit zugehöriger KrokodilklemmeMessleitung: Länge 3 m (3000 mm), 4-mm-Sicherheits-Bananenstecker Kontaktklemme: farbcodierte Krokodilklemme, Öffnungsweite 33 mm, für Leiter bis Ø25 mm Messkategorie: CAT III 600 V, CAT II 1000 V Kompatible Geräte PQ3198PW3390PW4001PW8001M7103
L1000-05
HIOKI L1000-05 - Messleitungssatz
Der Messleitungssatz L1000-05 ist ein Zubehörset zur Spannungsmessung, bestehend aus Messleitungen und Krokodilklemmen, das an die Erfordernisse des HIOKI Netzqualitätsanalysators PQ3100 angepasst ist. Er ermöglicht den sicheren Anschluss an Messpunkte und unterstützt die phasenbezogene Identifikation durch Farbcodierung. Der Satz enthält 3 m lange Messleitungen, je eine rote, gelbe, blaue, graue und schwarze.Diese sind mit 4-mm-Sicherheits-Bananensteckern ausgestattet und werden zusammen mit den im Set enthaltenen farblich angepassten Krokodilklemmen verwendet. Mit einer maximalen Öffnungsweite von 33 mm sind die Krokodilklemmen für elektrische Leiter bis 25 mm Durchmesser geeignet.Typische AnwendungenSpannungsmessung in der Netzqualitätsanalyse Spannungsmessung in Mehrphasensystemen Technische Spezifikationen Satzumfang: je 1 rote, gelbe, blaue, graue und schwarze Messleitung mit zugehöriger Krokodilklemme Messleitung: Länge 3 m (3000 mm), 4-mm-Sicherheits-Bananenstecker Kontaktklemme: farbcodierte Krokodilklemme, Öffnungsweite 33 mm, für Leiter bis Ø25 mm Messkategorie: CAT III 600 V, CAT II 1000 V Kompatible GerätePQ3100
PQ3198-92
PQ3198-92 - Netzqualitäts-Analysator-Kit
Das PQ3198-92 Power Quality Analyzer Kit ist eine sofort einsatzbereite Komplettlösung für Class-A-konforme Netzqualitätsmessungen und detaillierte Analysen elektrischer Netze. Das Kit kombiniert den leistungsstarken PQ3198 Power Quality Analyzer mit vier 100-A-AC-Stromsensoren (CT7136) und eignet sich ideal für Energieaudits, Lastanalysen, Fehlersuche sowie Prüfungen gemäß EN 50160. Der PQ3198 ermöglicht die gleichzeitige Aufzeichnung von Spannung, Strom, Leistung, Oberschwingungen, Flicker und Transienten mit hoher Genauigkeit. Er erfasst Netzstörungen wie Spannungseinbrüche, Überspannungen, Unterbrechungen und Frequenzabweichungen und zeichnet parallel kontinuierliche Trenddaten auf. Durch die detaillierte Wellenformaufzeichnung und umfangreiche Oberschwingungsanalyse liefert das System eine vollständige Transparenz über das Verhalten des Netzes.Die -92 Kit-Konfiguration ist speziell für Anwendungen mit kleineren Strömen bis 100 A ausgelegt und eignet sich ideal für Gebäudeinstallationen, Verteilungen und präzise Energieanalysen. Geliefert in einer strapazierfähigen, gepolsterten Tragetasche ist das Kit optimal für den mobilen Einsatz und schnelle Messungen vor Ort.
