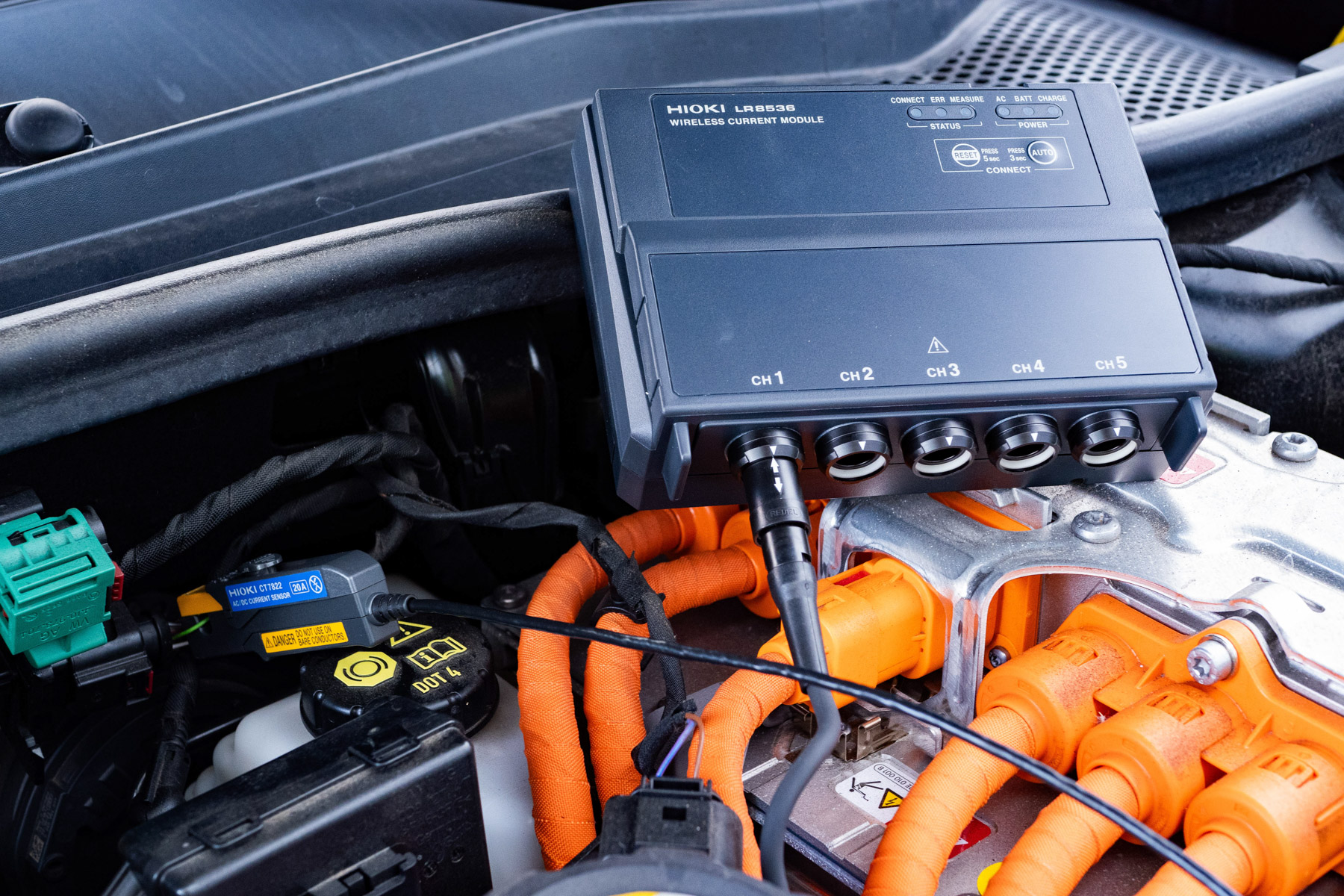

LR8536 - Drahtloses 5-Kanal Loggermodul für Stromsensoren, 1 ms

Mehrkanaliger Datenlogger, Anschluss von bis zu 4 Einsteckmodulen mit bis zu 120 analogen Kanälen, max. 1 ms Aktualisierungsintervall, max. 100 VDC, 8 Eingänge für Puls/Logik/Drehzahl, 7“ TFT-Display, Gigabit-LAN und USB / SD-Karte

WLAN-fähiger Mehrkanal-Datenlogger, Anschluss von bis zu 4 Einsteck- und 7 WLAN-Modulen für max. 330 analoge Kanäle, max. 1 ms Aktualisierungsintervall, max. 100 VDC, 8 Eingänge für Puls/Logik/Drehzahl, 7“ TFT-Display, Gigabit-LAN und USB / SD-Karte, optionaler Batteriebetrieb Hauptattribute WLAN-Fähigkeit Bis zu 330 analoge Kanäle mit Einsteck- und WLAN-Modulen und 8 Puls-/Logikeingängen Spannung, Strom, Temperatur, Feuchtigkeit, Widerstand, Wärmefluss, Dehnung, Impuls, CANund CAN FD-Eingang und -Ausgang - Max. 1 ms Aktualisierungsintervall Optionaler Batteriebetrieb USPs Maximale Flexibilität und hohe Genauigkeit mit WLAN-Modulen und EchtzeitDatenübertragung über WLAN Hochgeschwindigkeitsdatenaufzeichnung mit bis zu 1 ms Bis zu 330 analoge Kanäle und bis zu 55 Stromkanäle Hochpräzise Stromaufzeichnung mit dedizierten HIOKI-Stromsensoren CAN und CAN FD Ein- und -ausgabe sowie Messung von Dehnung, Spannung und Wärmefluss Applikationen Stromverbrauch in Elektrofahrzeugen (EVs) Aufzeichnung von Spannung, Strom, Temperatur, Widerstand, Vibration und Dehnung während der Produktentwicklung und Produktion Langzeitbeobachtung von Streuströmen in U-Bahn-Stationen Beobachtung von Spannung, Temperatur und Temperaturverteilung in PKW, LKW, Bau- und Landmaschinen (und Datenausgabe über CAN) Prozessbeobachtung mit Wärmeflusssensoren Messung von Temperatur und Wärmefluss zur Qualitätskontrolle, z.B. in der Lebensmittelverarbeitung Thermisches Durchgehen von EV-Batterien Überwachung und Wartung von Industrieanlagen Beobachtung von Temperatur und Feuchtigkeit für Umwelt- und Klimastudien Im Detail:Der modulare Datenlogger LR8450-01 ist eine äußerst vielseitige und anpassungsfähige Lösung für Profis, die sowohl Geschwindigkeit als auch Skalierbarkeit benötigen. Dieser Hochgeschwindigkeits- Mehrkanal-Datenlogger unterstützt bis zu 120 Kanäle über vier Einsteckmodule, und mit der Erweiterung mit sieben WLAN-Modulen erhöht sich die maximale Anzahl der Kanäle auf 330. Diese WLAN-Module können in engen Räumen oder in der Nähe des zu prüfenden Geräts platziert werden, was den Aufwand erheblich reduziert und die Messgenauigkeit erhöht. Die aufgezeichneten Daten werden über WLAN an den Logger übertragen und können in Echtzeit überwacht werden. Der LR8450-01 verfügt über einen 16-Bit-Analog-Digital-Wandler (ADC) für eine verbesserte Messgenauigkeit, und alle Module, die an den LR8450-01 angeschlossen werden können, sind für Gleichspannungen bis zu 100 V geeignet, mit einer Isolierung gegen Erde von 300 V DC/AC, CAT II. Es stehen sieben verschiedene Modultypen für die Erfassung von Daten wie Spannung, Strom, Temperatur (Thermoelemente oder Pt100/1000), Feuchtigkeit, Widerstand, Dehnung, Puls und CAN (FD) zur Verfügung. HIOKI-Stromsensoren ermöglichen eine hochpräzise AC/DC-Stromaufzeichnung von 2 A bis 6000 A und unterstützen bis zu 55 direkt angeschlossene Stromsensoren. Das Aufzeichnungsintervall von 1 ms ist ideal für die Erfassung von sich schnell ändernden Signalen, während das 7-Zoll-TFT-Display eine klare Echtzeit-Datenvisualisierung für eine einfache Überwachung vor Ort bietet. Mit der Flexibilität, stundenlang im Batteriebetrieb zu arbeiten, gewährleistet der LR8450-01 eine kontinuierliche Aufzeichnung sowohl im stationären als auch im mobilen Einsatz. Die Daten können auf SD-Karten oder USB-Sticks gespeichert werden, und der Zugriff wird durch den Gigabit-LAN-Anschluss erleichtert. Die Stromversorgung über externe DC-Quellen bietet zusätzliche Flexibilität, was ihn zu einem unverzichtbaren Werkzeug für anspruchsvolle Fahrzeug- und Industrieprüfanwendungen macht. Wenn keine WLAN-Module verwendet werden, kann der Logger drahtlos von einem PC aus gesteuert werden, so dass er auch in eingeschränkten oder schwer zugänglichen Bereichen eingesetzt werden kann. Ob bei der Überwachung von Elektrofahrzeugen oder bei der Verwaltung komplexer industrieller Systeme, der LR8450-01 setzt den Standard für Präzision und Anpassungsfähigkeit bei der Datenerfassung.

5-Kanal-Steckmodul zur Schnittstellen- und Signalaufbereitung für die LR8450 Datenlogger Serie zum Anschluss von HIOKI Stromsensoren mit PL14-AnschlussHauptattribute:5 Eingänge mit individueller Signalaufbereitung 1 ms simultanes Aktualisierungsintervall Betriebstemperatur -20 °C bis 55 °C Bis zu 4 Module pro LR8450 Datenlogger SerieKombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 AUSPs:Individuelle Skalierung für jeden Stromsensor Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät Bis zu 20 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie z.B. Beleuchtung mit einem einzigen Gerät möglich Applikationen:Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Hochspannungsbatterien und Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc. Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der Reichweite Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur Verlängerung der Betriebszeit zwischen Ladevorgängen Im Detail:Das U8556 Loggermodul für Stromsensoren ist die Schnittstelle zwischen bis zu 5 Stromzangen und der LR8450 Datenlogger-Serie. Jeder Eingang verfügt über eine eigene Signalaufbereitung, was individuelle Skalierung und simultane Datenaktualisierung mit 1 ms ermöglicht. Das Modul wurde speziell entwickelt, um die Funktionalität zur Stromaufzeichnung der vielseitigen LR8450 Datenlogger zu erweitern. Bis zu vier U8556- Module können an einen einzigen LR8450 Datenlogger angeschlossen werden. Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812 und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination mit dem neuen U8556 Loggermodul verwendet werden.

Der Z1007 ist ein Lithium-Ionen-Akkupack für Datenlogger und drahtlose Loggermodule der HIOKI LR8450-Serie.Die Akkus werden geladen, während sie im Datenlogger oder in einem der drahtlosen Module installiert sind. Falls ein drahtloses Modul über ein Netzteil betrieben wird und die Stromversorgung während einer Messung unterbrochen wird, wechselt das Modul automatisch auf Akkubetrieb.Die Datenlogger LR8450 und LR8450-01 können mit einem oder zwei Z1007-Akkupacks ausgestattet werden, während die drahtlosen Loggermodule jeweils einen Z1007 aufnehmen können. Wird ein einzelner Z1007 in einem Logger installiert, beträgt die Akkulaufzeit etwa 2 Stunden, abhängig von der Anzahl der angeschlossenen Module. Mit zwei Z1007 verdoppelt sich die Laufzeit auf etwa 4 Stunden.Wird ein Z1007 in einem drahtlosen Loggermodul installiert, ergeben sich folgende ungefähre Laufzeiten:LR8530: 9 StundenLR8531: 7 StundenLR8532: 9 StundenLR8533: 9 StundenLR8534: 5 StundenLR8535: 10 Stunden (5 Stunden bei Verwendung von zwei kontaktlosen CAN-Sensoren)LR8536: 5 StundenTechnische Details: Akku-Typ: Li-Ion Zur Verwendung mit: LR8450, LR8450-01, LR8530, LR8531, LR8532, LR8533, LR8534, LR3535, LR8536Ersatzakku für: LR8410, LR8510, LR8511

Ultrakompakte, AC/DC Zero-Flux-Stromzange mit Flux-Gate-Detektion, hohe Genauigkeit ±0,3 %, max. Auflösung 0,1 mA, weiter Temperaturbereich von -40 bis 85 °C, messbarer Strom bis 2 A, exklusiv für Datenlogger der Serie LR8450 entwickelt

Ultrakompakte, AC/DC Zero-Flux-Stromzange mit Flux-Gate-Detektion, hohe Genauigkeit ±0,3 %, max. Auflösung 1mA, weiter Temperaturbereich von -40 bis 85 °C, messbarer Strom bis 20 A, exklusiv für Datenlogger der Serie LR8450 entwickelt

Der Hioki CT7731 ist ein vielseitiger AC/DC-Stromsensor, der präzise Messungen bis zu 100 A ermöglicht. Mit einem breiten Frequenzbereich von DC bis 5 kHz eignet er sich ideal für Wellenformanalysen und Echtzeitüberwachung in verschiedenen Anwendungen. Das kompakte Design des CT7731 und der Leiterdurchmesser von 33 mm ermöglichen eine einfache Installation auch in beengten Umgebungen. Der Sensor bietet hohe Präzision mit einer Genauigkeit von ±1,0 % bei Gleichstrommessungen und gewährleistet eine zuverlässige Leistung auch bei Temperaturschwankungen. Der CT7731 ist kompatibel mit Hiokis Memory Speicherekorder und Datenloggern für eine effiziente Datenerfassung und -analyse.Technische Informationen: Messbereich: 100 A AC/DC Frequenzbereich: DC bis 5 kHz Maximaler Leiterdurchmesser: 33 mm Genauigkeit: ±1,0 % für DC (45 Hz bis 66 Hz) Betriebstemperatur: −25°C bis 65°C Sicherheitskategorie: CAT III 1000 V / CAT IV 600 V Ausgangsanschluss: HIOKI PL14

Der Hioki CT7736 ist ein Hochleistungs-AC/DC-Stromsensor, der Ströme bis zu 600 A messen kann. Mit einem Frequenzbereich von DC bis 5 kHz eignet er sich ideal für Wellenformanalysen und Hochstromanwendungen. Der Sensor verfügt über ein kompaktes Design mit einem Leiterdurchmesser von 33 mm, was die Installation in verschiedenen Umgebungen erleichtert. Mit einer Genauigkeit von ±2,0 % bei Gleichstrommessungen ist der CT7736 für stabile Leistung auch bei Temperaturschwankungen ausgelegt. Er ist kompatibel mit Hiokis Speicherrekordern und Datenloggern für präzise und effiziente Datenerfassung. Technische Informationen: Messbereich: 600 A AC/DC Frequenzbereich: DC bis 5 kHz Maximaler Leiterdurchmesser: 33 mm Genauigkeit: ±2,0 % für DC (45 Hz bis 66 Hz) Betriebstemperatur: −25°C bis 65°C Sicherheitskategorie: CAT III 1000 V / CAT IV 600 V Ausgangsanschluss: HIOKI PL14

Der CT7742 ist ein fortschrittlicher AC/DC-Stromsensor mit Auto-Zero-Funktion, der durch Kompensation der Offset-Drift stabile und präzise Messungen über die Zeit ermöglicht. Technische Details: Strombereich: 500 A AC/DC Frequenzbereich: DC bis 100 kHz Auto-Zero-Funktion zur Driftkompensation Ausgang: 1 V bei 500 A Genauigkeit: ±0,3% vom Messwert

Der CT7131 AC Stromsensor ist ein vielseitiges Werkzeug für präzise AC-Strommessungen in verschiedenen industriellen Anwendungen. Mit einem Messbereich von bis zu 100 A bietet er zuverlässige und genaue Leistung für Leistungsanalysen und Stromüberwachungen. Sein kompaktes Design ermöglicht eine einfache Handhabung und Integration mit Hioki-Messgeräten, wodurch er ideal für Fachleute ist, die eine zuverlässige Messlösung suchen. Technische Spezifikationen: Messbereich: 100 A AC Frequenzbereich: 40 Hz bis 5 kHz Basis Genauigkeit: ±0.3% rdg.±0.02% f.s. Maximaler Leiterdurchmesser: 15 mm Betriebstemperatur: -10°C bis 50°C Kabellänge: 2,5 m Sicherheitskategorie: 300 V CAT IIIAusgangsanschluss: Hioki PL14-Anschluss

Der CT7136 AC Stromsensor ist für hochpräzise Strommessungen bis zu 600 A ausgelegt und somit ideal für industrielle Anwendungen, bei denen große Ströme und hohe Genauigkeit erforderlich sind. Seine robuste Bauweise und der breite Frequenzbereich sorgen für zuverlässige Leistung, selbst in anspruchsvollen Umgebungen. Der Sensor lässt sich problemlos mit Hioki-Messgeräten integrieren und ermöglicht so eine nahtlose Datenerfassung und -analyse. Technische Spezifikationen: Messbereich: 600 A AC Frequenzbereich: 40 Hz bis 5 kHz Genauigkeit / Amplitudengenauigkeit: ±0.3% rdg. ±0.01% f.s. Maximaler Leiterdurchmesser: 46 mm Betriebstemperatur: -10°C bis 50°CKabellänge: 2,5 m Sicherheitskategorie: 1000 V CAT III, 600 V CAT IVAusgangsanschluss: Hioki PL14-Anschluss

Der CT7116 ist für präzise Ableitstrommessungen mit hoher Genauigkeit ausgelegt. Er unterstützt die BNC-Konvertierung für vielseitige Anwendungen. Technische Details: Frequenzbereich: 40 Hz bis 5 kHz Nenneingang: 6 A AC Messgenauigkeit: +/-1,0%rdg, +/-0,05%f.s. Kerndurchmesser: 40 mm Anschluss: PL14-Stecker mit BNC-Umrüstung möglich
