CT7822 - AC/DC-Stromzange

Hauptattribute: Bis zu 120 analoge Kanäle mit Einsteckmodulen und 8 Impuls/-Logikeingängen Spannung, Strom, Temperatur, Feuchte, Widerstand, Wärmefluss, Dehnung, Puls, CAN und CAN FD (Eingang und Ausgang) Max. 1 ms Aktualisierungsintervall Optionaler Batteriebetrieb Max. 100 VDC Direkteingang und 300 V AC/DC, CAT II Isolierung gegen Erde USPs: Hochgeschwindigkeitsdatenaufzeichnung mit bis zu 1 ms Hochpräzise Stromaufzeichnung von bis zu 20 Kanälen mit dedizierten HIOKI-Stromsensoren CAN und CAN FD Ein- und -ausgabe sowie Messung von Dehnung, Spannung und Wärmefluss Applikationen: Stromverbrauch in Elektrofahrzeugen (EVs) Aufzeichnung von Spannung, Strom, Temperatur, Widerstand, Vibration und Dehnung während der Produktentwicklung und Produktion Langzeitbeobachtung von Streuströmen in U-Bahn-Stationen Beobachtung von Spannung, Temperatur und Temperaturverteilung in PKW, LKW, Bau- und Landmaschinen (und Datenausgabe über CAN) Prozessbeobachtung mit Wärmeflusssensoren Messung von Temperatur und Wärmefluss zur Qualitätskontrolle, z.B. in der Lebensmittelverarbeitung Thermisches Durchgehen von EV-Batterien Überwachung und Wartung von Industrieanlagen Beobachtung von Temperatur und Feuchtigkeit für Umwelt- und Klimastudien Im Detail:Der modulare Datenlogger LR8450 ist eine äußerst vielseitige und anpassungsfähige Lösung für Profis, die sowohl Geschwindigkeit als auch Skalierbarkeit benötigen. Dieser Hochgeschwindigkeits-Mehrkanal-Datenlogger unterstützt bis zu 120 Kanäle durch die Verwendung von vier Einsteckmodulen, wobei sieben verschiedene Modultypen zur Erfassung von Daten wie Spannung, Strom, Temperatur (Thermoelemente oder Pt100/1000), Feuchtigkeit, Widerstand, Dehnung, Puls und CAN (FD) verfügbar sind. HIOKIStromsensoren ermöglichen eine hochpräzise AC/DC-Stromaufzeichnung von 2 A bis 6000 A und unterstützen bis zu 20 direkt angeschlossene Sensoren. Das Aufzeichnungsintervall von 1 ms ist ideal für die Erfassung sich schnell ändernder Signale, während das 7-Zoll-TFTDisplay eine klare Echtzeit-Datenvisualisierung für eine einfache Überwachung vor Ort bietet. Der LR8450 verfügt über einen 16-Bit-Analog-Digital-Wandler (ADC) für verbesserte Messgenauigkeit, und alle Module, die an den LR8450 angeschlossen werden können, sind für Gleichspannungen bis zu 100 V geeignet, mit einer Isolierung gegen Erde von 300 V DC/AC, CAT II. Der LR8450 kann stundenlang über Batterien betrieben werden und gewährleistet so eine kontinuierliche Datenakquisition sowohl im stationären als auch im mobilen Einsatz. Die Daten können auf SD-Karten oder USB-Sticks gespeichert werden, und der Zugriff wird durch den Gigabit-LAN-Anschluss erleichtert. Die Stromversorgung über externe DC-Quellen bietet zusätzliche Flexibilität, was ihn zu einem unverzichtbaren Werkzeug für anspruchsvolle Fahrzeug- und Industrieprüfanwendungen macht. Ob bei der Überwachung von Elektrofahrzeugen oder bei der Verwaltung komplexer industrieller Systeme, der LR8450 setzt den Standard für Präzision und Anpassungsfähigkeit bei der Datenerfassung.

WLAN-fähiger Mehrkanal-Datenlogger, Anschluss von bis zu 4 Einsteck- und 7 WLAN-Modulen für max. 330 analoge Kanäle, max. 1 ms Aktualisierungsintervall, max. 100 VDC, 8 Eingänge für Puls/Logik/Drehzahl, 7“ TFT-Display, Gigabit-LAN und USB / SD-Karte, optionaler Batteriebetrieb Hauptattribute WLAN-Fähigkeit Bis zu 330 analoge Kanäle mit Einsteck- und WLAN-Modulen und 8 Puls-/Logikeingängen Spannung, Strom, Temperatur, Feuchtigkeit, Widerstand, Wärmefluss, Dehnung, Impuls, CANund CAN FD-Eingang und -Ausgang - Max. 1 ms Aktualisierungsintervall Optionaler Batteriebetrieb USPs Maximale Flexibilität und hohe Genauigkeit mit WLAN-Modulen und EchtzeitDatenübertragung über WLAN Hochgeschwindigkeitsdatenaufzeichnung mit bis zu 1 ms Bis zu 330 analoge Kanäle und bis zu 55 Stromkanäle Hochpräzise Stromaufzeichnung mit dedizierten HIOKI-Stromsensoren CAN und CAN FD Ein- und -ausgabe sowie Messung von Dehnung, Spannung und Wärmefluss Applikationen Stromverbrauch in Elektrofahrzeugen (EVs) Aufzeichnung von Spannung, Strom, Temperatur, Widerstand, Vibration und Dehnung während der Produktentwicklung und Produktion Langzeitbeobachtung von Streuströmen in U-Bahn-Stationen Beobachtung von Spannung, Temperatur und Temperaturverteilung in PKW, LKW, Bau- und Landmaschinen (und Datenausgabe über CAN) Prozessbeobachtung mit Wärmeflusssensoren Messung von Temperatur und Wärmefluss zur Qualitätskontrolle, z.B. in der Lebensmittelverarbeitung Thermisches Durchgehen von EV-Batterien Überwachung und Wartung von Industrieanlagen Beobachtung von Temperatur und Feuchtigkeit für Umwelt- und Klimastudien Im Detail:Der modulare Datenlogger LR8450-01 ist eine äußerst vielseitige und anpassungsfähige Lösung für Profis, die sowohl Geschwindigkeit als auch Skalierbarkeit benötigen. Dieser Hochgeschwindigkeits- Mehrkanal-Datenlogger unterstützt bis zu 120 Kanäle über vier Einsteckmodule, und mit der Erweiterung mit sieben WLAN-Modulen erhöht sich die maximale Anzahl der Kanäle auf 330. Diese WLAN-Module können in engen Räumen oder in der Nähe des zu prüfenden Geräts platziert werden, was den Aufwand erheblich reduziert und die Messgenauigkeit erhöht. Die aufgezeichneten Daten werden über WLAN an den Logger übertragen und können in Echtzeit überwacht werden. Der LR8450-01 verfügt über einen 16-Bit-Analog-Digital-Wandler (ADC) für eine verbesserte Messgenauigkeit, und alle Module, die an den LR8450-01 angeschlossen werden können, sind für Gleichspannungen bis zu 100 V geeignet, mit einer Isolierung gegen Erde von 300 V DC/AC, CAT II. Es stehen sieben verschiedene Modultypen für die Erfassung von Daten wie Spannung, Strom, Temperatur (Thermoelemente oder Pt100/1000), Feuchtigkeit, Widerstand, Dehnung, Puls und CAN (FD) zur Verfügung. HIOKI-Stromsensoren ermöglichen eine hochpräzise AC/DC-Stromaufzeichnung von 2 A bis 6000 A und unterstützen bis zu 55 direkt angeschlossene Stromsensoren. Das Aufzeichnungsintervall von 1 ms ist ideal für die Erfassung von sich schnell ändernden Signalen, während das 7-Zoll-TFT-Display eine klare Echtzeit-Datenvisualisierung für eine einfache Überwachung vor Ort bietet. Mit der Flexibilität, stundenlang im Batteriebetrieb zu arbeiten, gewährleistet der LR8450-01 eine kontinuierliche Aufzeichnung sowohl im stationären als auch im mobilen Einsatz. Die Daten können auf SD-Karten oder USB-Sticks gespeichert werden, und der Zugriff wird durch den Gigabit-LAN-Anschluss erleichtert. Die Stromversorgung über externe DC-Quellen bietet zusätzliche Flexibilität, was ihn zu einem unverzichtbaren Werkzeug für anspruchsvolle Fahrzeug- und Industrieprüfanwendungen macht. Wenn keine WLAN-Module verwendet werden, kann der Logger drahtlos von einem PC aus gesteuert werden, so dass er auch in eingeschränkten oder schwer zugänglichen Bereichen eingesetzt werden kann. Ob bei der Überwachung von Elektrofahrzeugen oder bei der Verwaltung komplexer industrieller Systeme, der LR8450-01 setzt den Standard für Präzision und Anpassungsfähigkeit bei der Datenerfassung.

5-Kanal-Steckmodul zur Schnittstellen- und Signalaufbereitung für die LR8450 Datenlogger Serie zum Anschluss von HIOKI Stromsensoren mit PL14-AnschlussHauptattribute:5 Eingänge mit individueller Signalaufbereitung 1 ms simultanes Aktualisierungsintervall Betriebstemperatur -20 °C bis 55 °C Bis zu 4 Module pro LR8450 Datenlogger SerieKombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 AUSPs:Individuelle Skalierung für jeden Stromsensor Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät Bis zu 20 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie z.B. Beleuchtung mit einem einzigen Gerät möglich Applikationen:Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Hochspannungsbatterien und Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc. Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der Reichweite Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur Verlängerung der Betriebszeit zwischen Ladevorgängen Im Detail:Das U8556 Loggermodul für Stromsensoren ist die Schnittstelle zwischen bis zu 5 Stromzangen und der LR8450 Datenlogger-Serie. Jeder Eingang verfügt über eine eigene Signalaufbereitung, was individuelle Skalierung und simultane Datenaktualisierung mit 1 ms ermöglicht. Das Modul wurde speziell entwickelt, um die Funktionalität zur Stromaufzeichnung der vielseitigen LR8450 Datenlogger zu erweitern. Bis zu vier U8556- Module können an einen einzigen LR8450 Datenlogger angeschlossen werden. Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812 und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination mit dem neuen U8556 Loggermodul verwendet werden.

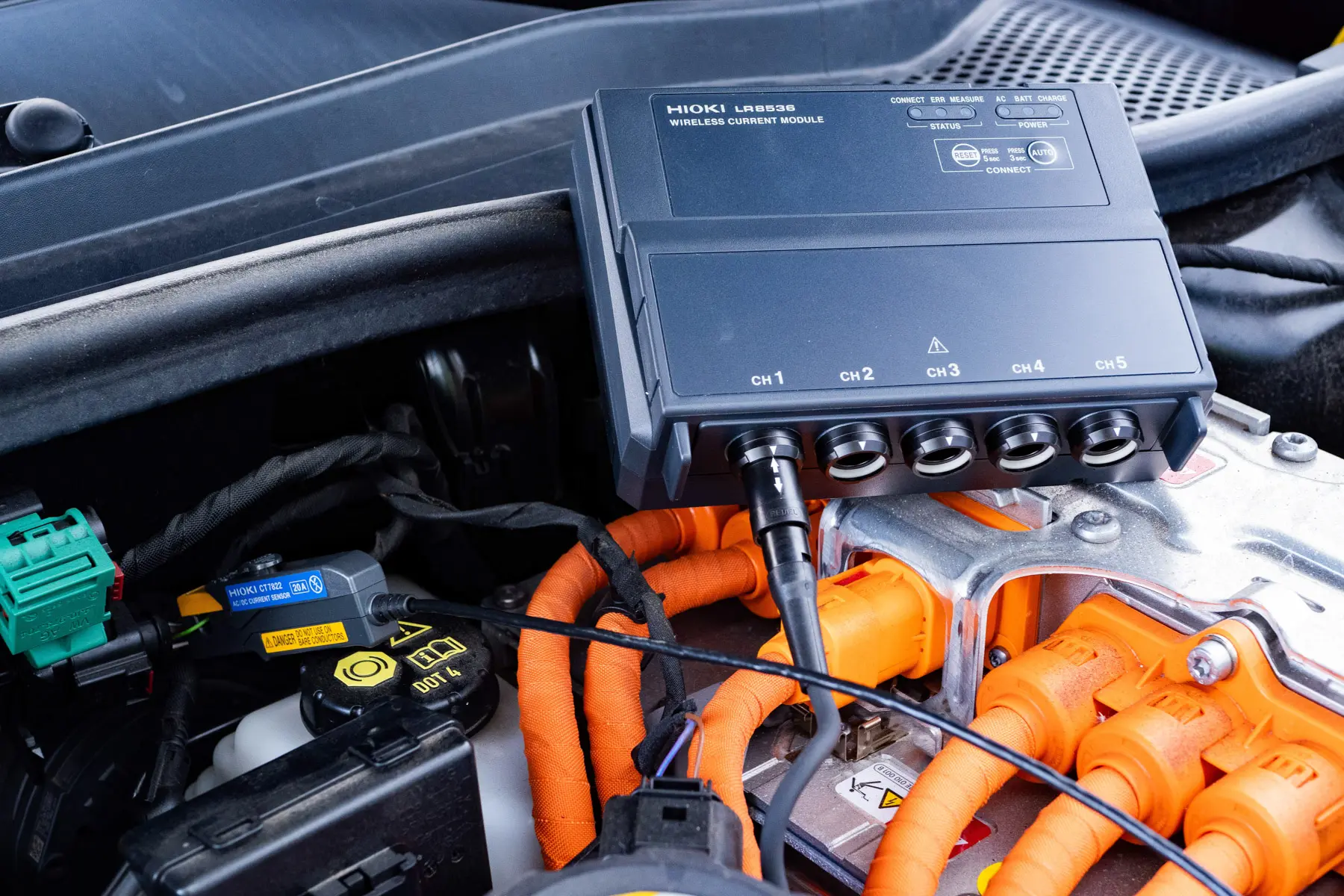

5-Kanal drahtloses Schnittstellen- und Signalaufbereitungsmodul für den LR8450-01 Datenlogger zum Anschluss von HIOKI Stromsensoren mit PL14-Anschluss Hauptattribute: 5 Eingänge mit individueller Signalaufbereitung1 ms simultanes Aktualisierungsintervall Batteriebetriebene drahtlose Nutzung in engen Räumen Betriebstemperatur -20 °C bis 55 °C Bis zu 7 Module können drahtlos mit einem LR8450-01 Datenlogger verbunden werden Kombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 A USPs:  Individuelle Skalierung für jeden Stromsensor Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät Bis zu 35 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie z.B. Beleuchtung mit einem einzigen Gerät möglich Kompakte Größe und drahtlose Funktionalität, ideal für den Einsatz in engen Räumen Applikationen:Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Hochspannungsbatterien und Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc. Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der Reichweite Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur Verlängerung der Betriebszeit zwischen LadevorgängenIm Detail:Das drahtlose Loggermodul für Stromsensoren LR8536 ist die Schnittstelle zwischen bis zu 5 Stromzangen und dem WLAN-fähigen Datenlogger LR8450-01. Jeder Eingang verfügt über eine eigene Signalaufbereitung, was individuelle Skalierung und simultane Datenaktualisierung mit 1 ms ermöglicht. Das Modul wurde speziell entwickelt, um die Funktionalität zur Stromaufzeichnung des vielseitigen LR8450-01 Datenloggers zu erweitern. Bis zu sieben LR8536 Loggermodule können drahtlos mit einem einzigen LR8450-01 Datenlogger verbunden werden. Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812 und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination mit dem neuen LR8536 Loggermodul verwendet werden.

Hauptattribute: Hohe Genauigkeit ±0,3 % Messbarer Strom 100 μA bis 2 A Ultrakleine Zange mit Schiebe-Verschlussmechanismus Großer Temperaturbereich -40 bis 85°C Bandbreite von DC bis 5 kHz mit Datenlogger LR8450 USPs:  Einfache Installation, auch bei engen Platzverhältnissen Genaue Messung von kleinsten Strömen Ermöglicht stabile Messungen von Alaska bis zur SaharaApplikationen: Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von Elektrofahrzeugen (EV) Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie Motorsteuergeräte (ECUs), Innenbeleuchtung usw. Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in EVs, um die Reichweite zu erhöhen Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit zwischen den Ladevorgängen zu verlängernIm Detail: Die ultrakompakte Stromzange CT7812 mit ihrer Schiebe-Verschlussmechanismus ist eine der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von Strömen bis 2 A AC/DC ist selbst auf engstem Raum mit einer Genauigkeit von ±0,3 % und einer beeindruckenden Auflösung von 01 mA (Messbereich 200 mA) möglich. Sie bietet Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bauund Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter extremsten Temperaturbedingungen genau zu überwachen. Exklusiv für die Verwendung mit der Datenlogger-Serie LR8450 konzipiert, können bis zu 55 Stromsignale gleichzeitig auf einem Gerät mit einer Bandbreite von bis zu 5 kHz aufgezeichnet werden. Die Anwendungen reichen von der Bereitstellung eines detaillierten Einblicks in den Energieverbrauch eines zu prüfenden Fahrzeugs bis hin zu anderen komplexen elektrischen Systemen. Die CT7812 mit ihrem PL14-Anschluss kann mit dem Datenlogger LR8450 entweder in Kombination mit dem Strommodul U8556 oder alternativ mit dem drahtlosen Strommodul LR8536 verwendet werden (erfordert LR8450-01).

Das Verlängerungskabel L0220-01 dient zur Verlängerung eines Sensorkabels, das an Hioki-Anzeigegeräte angeschlossen ist, die mit dem HIOKI-Stecker PL14 ausgestattet sind. Technische Details: Länge: 2m Verwendung für: CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CM7290, CM7291 Steckertyp: Hioki PL14

Das Verlängerungskabel L0220-02 dient zur Verlängerung eines Sensorkabels, das an Hioki-Anzeigegeräte angeschlossen ist, die mit dem HIOKI-Stecker PL14 ausgestattet sind. Technische Details: Länge: 5m Verwendung für: CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CM7290, CM7291 Steckertyp: Hioki PL14

Das Verlängerungskabel L0220-03 dient zur Verlängerung eines Sensorkabels, das an Hioki-Anzeigegeräte angeschlossen ist, die mit dem HIOKI-Stecker PL14 ausgestattet sind. Technische Details: Länge: 10m Verwendung für: CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CM7290, CM7291 Steckertyp: Hioki PL14
