IR5050 - Portabler 5 kV Hochspannungs-Isolationstester

Tragbares Hochspannungs-Isolationsprüfgerät, fünf Prüfspannungsbereiche von 250 V bis 5 kV, sieben Isolationswiderstandsbereiche von 10 MΩ bis 10 TΩ, CAT III 2000 V, CAT IV 1000 V, Schutzart IP65, optionale Bluetooth-Kommunikation.

1.958,00 €*

Inhalt: 1 Each

*Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 2

Produktdetails

Produktnummer: IR5050

EAN: 4536036015375

Länge: 89 mm

Breite: 195 mm

Höhe: 254 mm

Gewicht: 5.47 kg

Produktinformationen IR5050 - Portabler 5 kV Hochspannungs-Isolationstester

Technische Eckdaten:

Bereich der Isolationsprüfspannung: 250 V bis 5 kV
Bereich des Isolationswiderstandes: 10 MΩ bis 10 T?
Sicherheitskategorie: CAT III 2000 V, CAT IV 1000 V
Gehäuseschutzart: IP65 (mit Transportkoffer)

Typische Anwendungen:

Isolationsprüfung von Kabel, Motoren und Transformatoren

Detaillierte Produktübersicht:

Der IR5050 ist ein tragbares Hochspannungs-Isolationsprüfgerät mit fünf wählbaren Prüfspannungen von 250â€¯V bis 5â€¯kV und sieben Messbereichen für Isolationswiderstände von 10â€¯Mâ„¦ bis 10â€¯Tâ„¦. Die Bluetooth-Schnittstelle ermöglicht in Verbindung mit dem optionalen Adapter Z3210 eine schnelle und effiziente Datenübertragung direkt auf Smartphones oder Tablets. Sein kompaktes Design und geringes Gewicht machen den IR5050 zum idealen Werkzeug für den Einsatz vor Ort. Der mitgelieferte Transportkoffer ermöglicht den Einsatz in IP65-Umgebungen und schützt zuverlässig vor Staub und Wasser. Die Sicherheitskategorie CATâ€¯III bis 2000â€¯V erlaubt den Einsatz an Hochspannungssystemen dieser Klasse. Eine automatische Entladefunktion erhöht die Sicherheit, indem sie nach der Messung verbliebene Restladungen ableitet. Abgeschirmte Messleitungen und GuardAnschlüsse minimieren Störeinflüsse und sorgen für stabile, zuverlässige Messergebnisse.

Isolationswiderstandswerte sind für eine erste Beurteilung nützlich, reichen jedoch nicht aus, um Alterung, Feuchtigkeitseinfluss oder Verunreinigungen detailliert zu bewerten. Zudem variiert der Isolationswiderstand mit Temperatur und Luftfeuchtigkeit, sodass eine einzelne Messung keine verlässliche Aussage über die langfristige Veränderung der Isolationseigenschaften zulässt. Um das zu berücksichtigen, verfügt der IR5050 über Messfunktionen für den Polarisation Index (Polarization Index, PI), das Dielektrische Absorptionsverhältnis (Dielectric Absorption Ratio, DAR) und die Dielektrische Entladung (Dielectric Discharge, DD), um eine umfassendere Beurteilung des Isolationszustands zu ermöglichen.

Der Polarisationsindex (PI) ist ein Prüfverfahren zur Bewertung der zeitabhängigen Veränderung des Isolationswiderstands in Isolationsmaterialien. Üblicherweise wird der PI als Verhältnis des Isolationswiderstands nach 10 Minuten angelegter Prüfspannung zum Wert nach 1 Minute angegeben. Der Polarisationsindex (PI) ist eine wichtige Kenngröße zur Diagnose von Kabelisolationen, da er unabhängig von Form und Größe der Isolation ist und empfindlich auf Feuchtigkeitsaufnahme reagiert.

Die Dielektrische Absorptionsrate (DAR) basiert auf derselben Messmethodik wie der PI, benötigt aber weniger Messzeit. DAR ist definiert als das Verhältnis der Isolationswiderstände, gemessen zwischen 30 Sekunden und 1 Minute nach Anlegen der Prüfspannung, zu den Werten, die im Zeitraum von 15 bis 30 Sekunden erfasst werden. Stabilisieren sich die Leckströme bereits innerhalb einer Minute, wird DAR wegen seiner Effizienz bevorzugt.

Die Dielektrische Entladungsprüfung (DD-Test) ist besonders geeignet zur Diagnose von Mehrschichtisolationen. Sie bewertet innere Alterungserscheinungen, indem der Entladestrom und der Kapazitätswert des Isoliermaterials eine Minute nach Abschluss der Prüfung gemessen werden.

Durch die Kombination aus weitem Messbereich, umfassenden Diagnosefunktionen und benutzerfreundlicher Bedienung wird der IR5050 zu einem unverzichtbaren Messgerät für Fachleute, die effiziente und zuverlässige Isolationswiderstandsmessungen durchführen wollen. Er steigert signifikant die Sicherheit und Zuverlässigkeit kritischer elektrischer Anlagen, wie zum Beispiel Hochspannungskabel, und trägt zu einem stabilen Anlagenbetrieb sowie präzisen Diagnoseergebnissen bei

IR5050 Isolationsmessgerät für Hochspannung

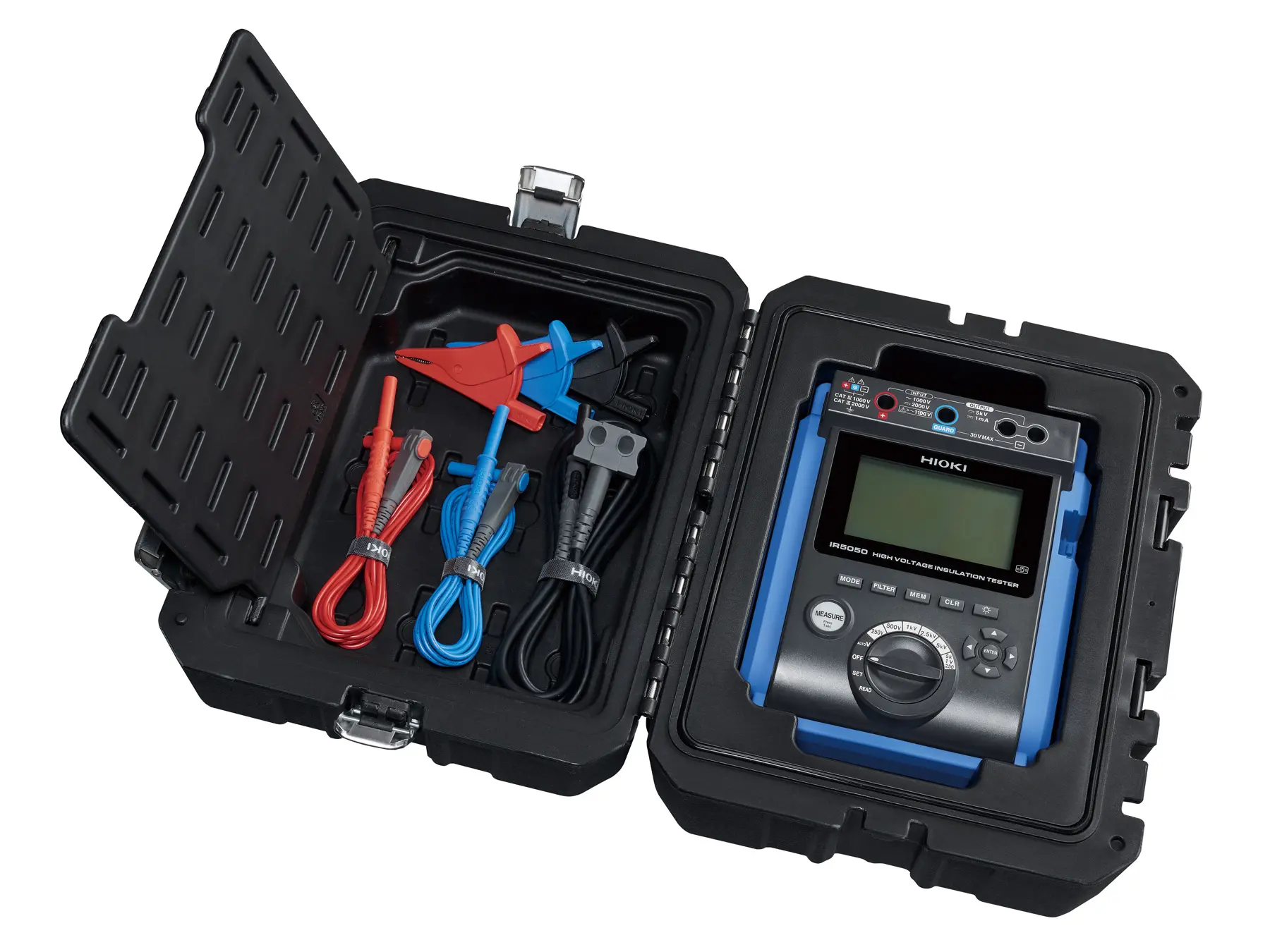

C0212 Tragekoffer
L9850-01 Rote Messleitung, 3 Meter
L9850-02 Schwarze Messleitung, abgeschirmt, 3 Meter
L9850-03 Blaue Messleitung, 3 Meter
L9851-01 Roter Krokodilklemmen-Aufsatz (aufgesteckt auf L9850-01)
L9851-02 Schwarzer Krokodilklemmen-Aufsatz (aufgesteckt auf L9850-02)
L9851-03 Blauer Krokodilklemmen-Aufsatz (aufgesteckt auf L9850-03)
8x LR6 Alkaline-Batterien
Bedienungsanleitung
