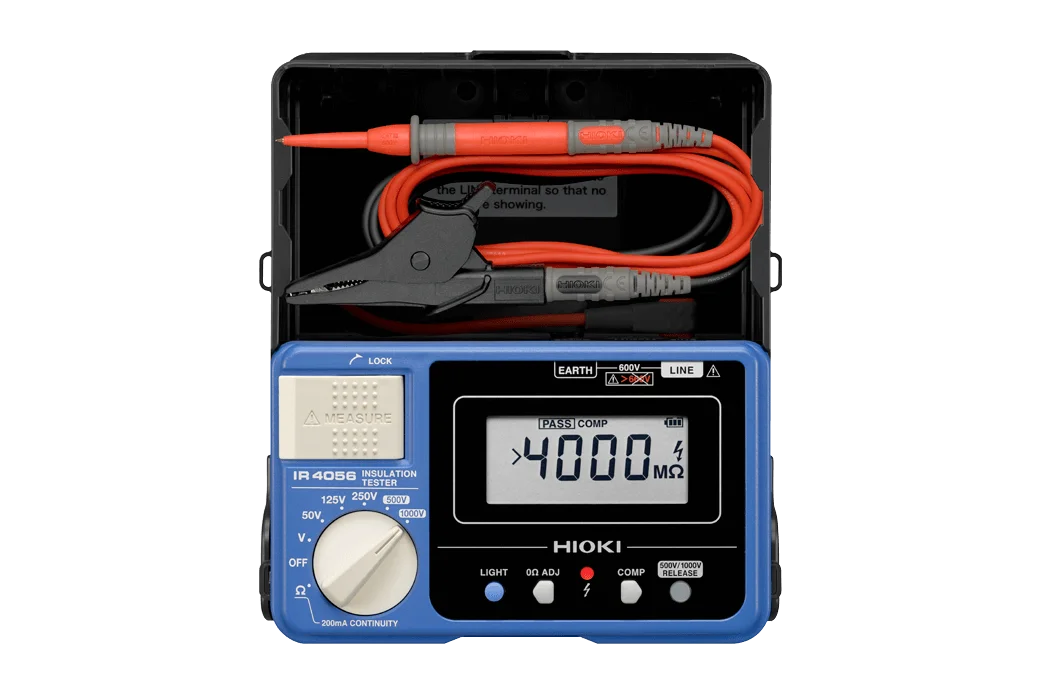

IR4056 - Digitaler Isolationstester, 50 V bis 1000 V, bis 4000 MΩ

Die L9788-10 kombiniert eine Messleitung mit einem Fernschalter. Sie verfügt über eine leuchtende LED-Lampe sowie eine Komparatoranzeige, die bei Hauptgeräten mit Komparatorfunktion aktiv ist. Die Abdeckung der Spitze ist abnehmbar, um an Unterbrechern oder ähnlichen Geräten zu messen.Technische Daten: Kabellänge: 1,2 m Farbe: Rot Durchmesser der Spitze: Vorderteil 1,8 mm, Schaftbasis 3,2 mm Länge der Spitze: 35 mm (kleinerer Teil der Spitze: 13 mm)Spannungssicherheitskategorien: Mit SpitzenabdeckungKat II 600V, ohne Abdeckung Kat II 600VImax: 2 A Kompatible Hioki-Produkte: FT4310, IR4016-20, IR4058, IR4056, IR4053, IR4057-50, IR4057-90, IR4059

Die L9788-92 ist eine abnehmbare Zubehörspitze für die Messleitungen L9788-10 und L9788-11 zur Überprüfung von Unterbrecherklemmen. Technische Daten: Länge der Spitze: 121 mm Durchmesser der Spitze: 2,6 mm Spannungs-Sicherheitskategorie:Kat. III 600V Imax: 2 A Farbe: Rot Kompatibel zu: L9788-10, L9788-11

Technische EckdatenPVΩ-Funktion für spannungsführende PV-Strings 50 V bis 1000 V Prüfspannungen Isolationsmessung bis 4000 MΩ AC/DC-Spannungsmessung bis 600 V CAT III 600 V Typische AnwendungenIsolationsprüfung von PV-Strings unter DC-SpannungPrüfung von Leerlaufspannung und Polarität von PV-Strings Prüfung von Niederspannungsinstallationen Wartung und Fehlersuche in elektrischen Anlagen  Merkmal IR4053 IR4056 IR4057-50 IR4057-90 IR4059 PVΩ-Funktion Ja – Bargraph-Anzeige – Ja Bluetooth – Optional (Z3210) Ja (Z3210 enthalten) Optional (Z3210) Gehäuseausführung Integriertes Hardcase Kompakte Bauform mit Silikon-Protector L9788-10 mit Auslösetaster Optional Ja Detaillierte ProduktübersichtIsolationsmessungen an PV-Anlagen werden häufig tagsüber im Rahmen von Servicearbeiten durchgeführt. PV-Strings erzeugen eine DC-Spannung, sobald sie Licht ausgesetzt sind – auch bei abgeschaltetem Wechselrichter. Standard-Isolationstester oder Installationstester starten in diesem Fall die Messung nicht, wenn eine Fremdspannung erkannt wird. Der IR4053 verfügt über eine PVΩ-Funktion, mit der Isolationsmessungen an PV-Strings auch bei anliegender DC-Spannung möglich sind. Das Gerät erfasst die vorhandene Stringspannung und berücksichtigt sie während der Prüfung. Der angezeigte Isolationswert basiert ausschließlich auf der angelegten Prüfspannung. Vollwertiger Isolationstester für NiederspannungsanlagenDer IR4053 ist ein batteriebetriebener Isolationstester für Niederspannungsanlagen und deckt neben der PV-Messfunktion klassische Isolationsprüfungen an Verteilungen, Motoren, Kabeln und elektrischen Betriebsmitteln ab. Das Gerät bietet fünf Prüfspannungen von 50 V bis 1000 V und misst Isolationswiderstände bis 4000 MΩ. Zusätzlich stehen AC- und DC-Spannungsmessungen bis 600 V zur Verfügung. Bei der DC-Spannungsmessung wird eine vertauschte Polarität eindeutig angezeigt. Dies unterstützt die Prüfung von Leerlaufspannung und korrekter Polung von PV-Strings vor Inbetriebnahme oder Wartung. Schnelle PASS/FAIL-BewertungFür wiederkehrende Prüfungen verfügt der IR4053 über eine integrierte Comparator-Funktion. Der gemessene Isolationswert wird automatisch mit einem einstellbaren Grenzwert verglichen und als PASS oder FAIL angezeigt. Die Grenzwerte können für jede Prüfspannung separat definiert werden. Die Einstellungen bleiben auch nach dem Ausschalten gespeichert. Ein akustisches Signal unterstützt die schnelle Beurteilung während der Messung. Durchdacht für den ArbeitsalltagDer IR4053 erfüllt CAT III 600 V und wurde für eine Fallhöhe von 1 m geprüft. Das integrierte Hartschalen-Gehäuse bildet eine feste Einheit mit dem Gerät und bietet Platz für Messleitungen und Zubehör. Die Messleitungen bleiben auch beim Transport am Gerät angeschlossen. Das kontraststarke Display ermöglicht eine gute Ablesbarkeit bei unterschiedlichen Lichtverhältnissen. Eine integrierte Hintergrundbeleuchtung unterstützt Messarbeiten in schlecht ausgeleuchteten Verteilungen und Technikräumen.Optional ist die Messleitung L9788-10 mit integrierter LED-Beleuchtung und Auslösetaste erhältlich. Die Messung kann direkt an der Prüfspitze gestartet werden. Das ist hilfreich, wenn beide Hände für eine sichere Kontaktierung der Messpunkte benötigt werden. Der IR4053 unterstützt Isolationsprüfspannungen bis 1000 V und eignet sich für PV-Strings sowie Niederspannungssysteme innerhalb dieses Spannungsbereichs. Für PV-Anlagen mit höheren Stringspannungen bis 2000 V bietet HIOKI den Hochspannungs-Isolationstester IR5051 an. Wie alle HIOKI-Isolationstester wird auch dieses Gerät in Japan in den eigenen Werken in der Präfektur Nagano entwickelt und gefertigt.

Technische Eckdaten5 Prüfspannungen von 50 V bis 1000 V Isolationswiderstand bis 4000 MΩ Sicherheitskategorie CAT III 600 VDigitale Bargraph-Anzeige 200 mA Schutzleiterprüfung gemäß EN 61557-4 Typische Anwendungen  Prüfung und Wartung von Niederspannungsinstallationen Fehlersuche bei Isolationsproblemen in Leitungen, Motoren und Betriebsmitteln Messungen an Maschinen, Schaltschränken und Verteilungen Wiederkehrende Prüfungen von Anlagen und Betriebsmitteln Merkmal IR4053 IR4056 IR4057-50 IR4057-90 IR4059 PVΩ-Funktion Ja – Bargraph-Anzeige – Ja Bluetooth – Optional (Z3210) Ja (Z3210 enthalten) Optional (Z3210) Gehäuseausführung Integriertes Hardcase Kompakte Bauform mit Silikon-Protector L9788-10 mit Auslösetaster Optional Ja Detaillierte ProduktübersichtBei Installations- und Wartungsarbeiten ist die Isolationsmessung erforderlich, wenn Leitungen, Verteilungen, Motoren oder elektrische Betriebsmittel nach Reparaturen oder im Rahmen von Wiederholungsprüfungen überprüft werden. Ein dedizierter Isolationstester ist dabei häufig die praktische Wahl, ohne dass ein Multifunktions-Installationstester oder ein kombiniertes Prüfgerät erforderlich ist. Der IR4057-50 ist ein digitaler, batteriebetriebener Isolationstester mit fünf Prüfspannungen von 50 V bis 1000 V. Er misst Isolationswiderstände bis 4000 MΩ und wird zur Prüfung von elektrischen Installationen, Motoren, Maschinen und Steuerungen eingesetzt. Das Gerät erfüllt die Anforderungen der EN 61557 für Isolationsmessungen und Schutzleiterprüfungen in Niederspannungsanlagen. Digitale Bargraph-Anzeige und schnelle PASS/FAIL-Bewertung Neben der numerischen Anzeige verfügt der IR4057-50 über eine digitale Bargraph-Anzeige, die den Verlauf des Isolationswiderstands während der Messung visuell darstellt. Änderungen des Widerstandswerts sind unmittelbar auf der Skalenanzeige erkennbar. Der integrierte Comparator bewertet den gemessenen Isolationswert innerhalb von etwa 0,3 Sekunden und zeigt das Ergebnis als PASS oder FAIL an. PASS und FAIL werden akustisch signalisiert. Bei einem FAIL-Ergebnis wechselt die Hintergrundbeleuchtung des Displays auf Rot. Der PASS/FAIL-Grenzwert kann für jede Prüfspannung separat eingestellt werden. Die eingestellten Grenzwerte bleiben auch nach dem Ausschalten des Geräts oder beim Wechsel des Messbereichs gespeichert. Ist die Comparator-Funktion deaktiviert, zeigt das Gerät während einer laufenden Messung zusätzlich den Widerstandswert nach 60 Sekunden an. Dies unterstützt zeitabhängige Bewertungen bei längeren Prüfdauern. Schutzleiterprüfung und Spannungsmessung Die Schutzleiterprüfung erfolgt mit einem Prüfstrom von 200 mA gemäß EN 61557-4. Der definierte Prüfstrom belastet die Schutzleiterverbindung ausreichend, um erhöhte Übergangswiderstände, lose Verbindungen und oxidierte Kontaktstellen zu erkennen. Dadurch wird eine belastbare Beurteilung ermöglicht, die über eine reine Durchgangsprüfung mit geringem Prüfstrom eines Standard-Digitalmultimeters hinausgeht.Zusätzlich zur Isolations- und Niederohmmessung verfügt das Gerät über eine AC- und DC-Spannungsmessung bis 600 V. Dadurch kann vor Beginn einer Isolationsmessung überprüft werden, ob das Prüfobjekt spannungsfrei ist. Für zusätzliche Sicherheit müssen die Prüfspannungen 500 V und 1000 V vor der ersten Messung manuell freigegeben werden. Dadurch wird ein unbeabsichtigtes Aktivieren der höheren Prüfspannung verhindert. Für den täglichen Einsatz im Feld Der IR4057-50 erfüllt CAT III 600 V und wurde für eine Fallhöhe von 1 m auf Beton geprüft. Er ist für den Betrieb in einem Umgebungstemperaturbereich von -25 °C bis 65 °C spezifiziert. Das Gerät ist in ein stabiles Hartschalengehäuse integriert, das eine geschlossene Schutzeinheit bildet und Platz für Messleitungen sowie Zubehör bietet. Die Messleitungen bleiben beim Transport angeschlossen, sodass das Prüfgerät als geschlossene Einheit gelagert und mitgeführt werden kann. Das kontraststarke Display mit Hintergrundbeleuchtung unterstützt Arbeiten in Verteilungen und schlecht beleuchteten Technikräumen. Mit dem optionalen Adapter Z3210 können Messwerte per Bluetooth an die kostenlose GENNECT Cross App auf iOS- oder Android-Geräten übertragen werden. Optional ist zudem die Messleitung L9788-10 mit integrierter LED-Beleuchtung und Auslösetaster erhältlich, sodass die Messung direkt an der Prüfspitze gestartet werden kann. Wie alle HIOKI-Isolationstester wird auch dieses Gerät in Japan in den eigenen Produktionsstätten von HIOKI in der Präfektur Nagano entwickelt und gefertigt.

Digitaler Isolationsprüfer mit Bluetooth und Bargraph für Messungen von 50 V bis 1000 V in Installation und Wartung. HIOKI IR4057-90 jetzt bestellen.

Digitaler Isolationsprüfer mit Bluetooth® für schnelle, präzise Messungen im Labor, Service und Industrie. Jetzt im HIOKI Shop bestellen.

Tragbares Hochspannungs-Isolationsprüfgerät, fünf Prüfspannungsbereiche von 250 V bis 5 kV, sieben Isolationswiderstandsbereiche von 10 MΩ bis 10 TΩ, CAT III 2000 V, CAT IV 1000 V, Schutzart IP65, optionale Bluetooth-Kommunikation.

Tragbares Hochspannungs-Isolationsprüfgerät mit spezieller PV-Funktion, Isolationsmessung bis 5 kV und 10 TΩ, PV-Prüfung bis 2000 V auch bei laufender Stromerzeugung, IP65-zertifiziert, CAT III 2000 V, optionale Bluetooth-Kommunikation

Tragbares Hochspannungs-Isolationsprüfgerät mit spezieller PV-Funktion und Bluetooth, Isolationsmessung bis 5 kV und 10 TΩ, PV-Prüfung bis 2000 V auch bei laufender Stromerzeugung, IP65-zertifiziert, CAT III 2000 V

Der 3490 Analoge Isolationsprüfer bietet zuverlässige und präzise Messungen des Isolationswiderstands in drei auswählbaren Bereichen (250 V, 500 V, 1000 V). Sein robustes Design, einschließlich einer hellen LED-Anzeige und einer sturzsicheren Konstruktion, macht ihn ideal für den industriellen Einsatz. Mit einer Sicherheitskategorie von CAT III 600 V gewährleistet der 3490 sichere Tests, während sein kompaktes Format eine einfache Handhabung in verschiedenen Umgebungen ermöglicht. Dieser Tester ist ein unverzichtbares Werkzeug für elektrische Inspektionen und bietet Messungen des Isolationswiderstands bis zu 4000 MΩ. Technische Spezifikationen: Prüfspannung (DC): 250 V, 500 V, 1000 V Maximal angezeigter Wert: 100 MΩ (250 V), 4000 MΩ (1000 V) Messbereich: 0,05 MΩ bis 50 MΩ (250 V), 2 MΩ bis 1000 MΩ (1000 V) Genauigkeit: ±2 % der Skalenlänge (1. effektiver Messbereich) Wechselspannungsmessung: 0 bis 600 V Betriebstemperatur: 0°C bis 40°C, 90 % rel. Feuchte oder weniger (nicht kondensierend) Staub- und Wasserschutz: IP40 (ohne Messanschlüsse) Sicherheitskategorie: CAT III 600 V Stromversorgung: 4 × LR6 Alkaline-Batterien (20 Stunden Dauerbetrieb) Abmessungen: 162 mm (B) × 167 mm (H) × 52 mm (T)Gewicht: 840 g

Der magnetische Adapter 9804-02 bietet einen sicheren magnetischen Kontakt für Spannungskabel und ist somit ideal für die Verwendung mit Hioki FMI-Produkten. Er verhindert den direkten Kontakt mit stromführenden Komponenten und ist aus Sicherheitsgründen vollständig isoliert. Ausgestattet mit einer Standard-4-mm-Bananenbuchse, gewährleistet er die Kompatibilität mit verschiedenen Messleitungen. Technische Details:Modell: 9804-02 - Farbe: Schwarz Buchse Typ: 4 mm Bananenbuchse Nennspannung: CAT IV 1000V Maximaler Strom: 2 A - Durchmesser: 11 mm Kompatibilität: Mit Bananensteckern ausgestattete Spannungskabel

Die L9787-91 ist eine Prüfspitze zum Prüfen von Unterbrecherklemmen. Sie ist abnehmbar und kann mit kompatiblen Messleitungen verwendet werden. Technische Angaben: Länge mit Griff: 128 mm Durchmesser der Spitze: 2,6 mm Oberfläche der Spitze: vergoldetSicherheitskategorie Spannung: CAT III 600V Maximale Stromstärke: 10A Kompatibel mit: L2200, L4930, L4931, L4943, L9257, L9787 Farbe: rot

Das Messleitungsset L9787 ist eine Option für Hioki Isolationsprüfgeräte und Erdungsprüfgeräte, die für das vereinfachte Messverfahren und nur für den Innenbereich geeignet ist! Teil des Sets ist eine Krokodilklemme. Technische Daten: Länge: 1,2 m Farbe von Kabel und Spitze: rot/schwarz Krokodilklemme: schwarz, ein Stück Messspitzen: eine schwarz, eine rot Verwendung: Nur für Innenräume Sicherheitskategorie Spannung: Messleitung: CATIII 1000V, CATIV 600V, Mess-Spitze mit Tülle: CATII 600V, Mess-Spitze ohne Tülle: CATII 600V, Klemme: CATIII 1000V, CATIV 600V Max. Stromstärke: 10A Option für: IR4016, 3490, IR4016, IR4017, IR4018, IR4053, IR4056, IR4057-50, IR4059, IR4059, IR5050, IR5051, FT3151, FT6031-50, FT6041

Die L9788-10 kombiniert eine Messleitung mit einem Fernschalter. Sie verfügt über eine leuchtende LED-Lampe sowie eine Komparatoranzeige, die bei Hauptgeräten mit Komparatorfunktion aktiv ist. Die Abdeckung der Spitze ist abnehmbar, um an Unterbrechern oder ähnlichen Geräten zu messen. Das L9788-11 ist ein L9788-10 mit zusätzlichem Erdungskabel und Krokodilklemme. Technische Daten:Kabellänge: 1,2 m Farbe: Rot Durchmesser der Spitze: Vorderteil 1,8 mm, Schaftbasis 3,2 mm Länge der Spitze: 35 mm (kleinerer Teil der Spitze: 13 mm) Spannungssicherheitskategorien: Mit Spitzenabdeckung: Kat II 600V, ohne Abdeckung Kat II 600V Imax: 2 A Kompatible Hioki-Produkte: FT4310, IR4016-20, IR4058, IR4056, IR4053, IR4057-50, IR4057-90, IR4059 Sonstiges: zusätzliches Erdungskabel und Krokodilklemme, Farbe schwarz
